2D Контур
Область применения:

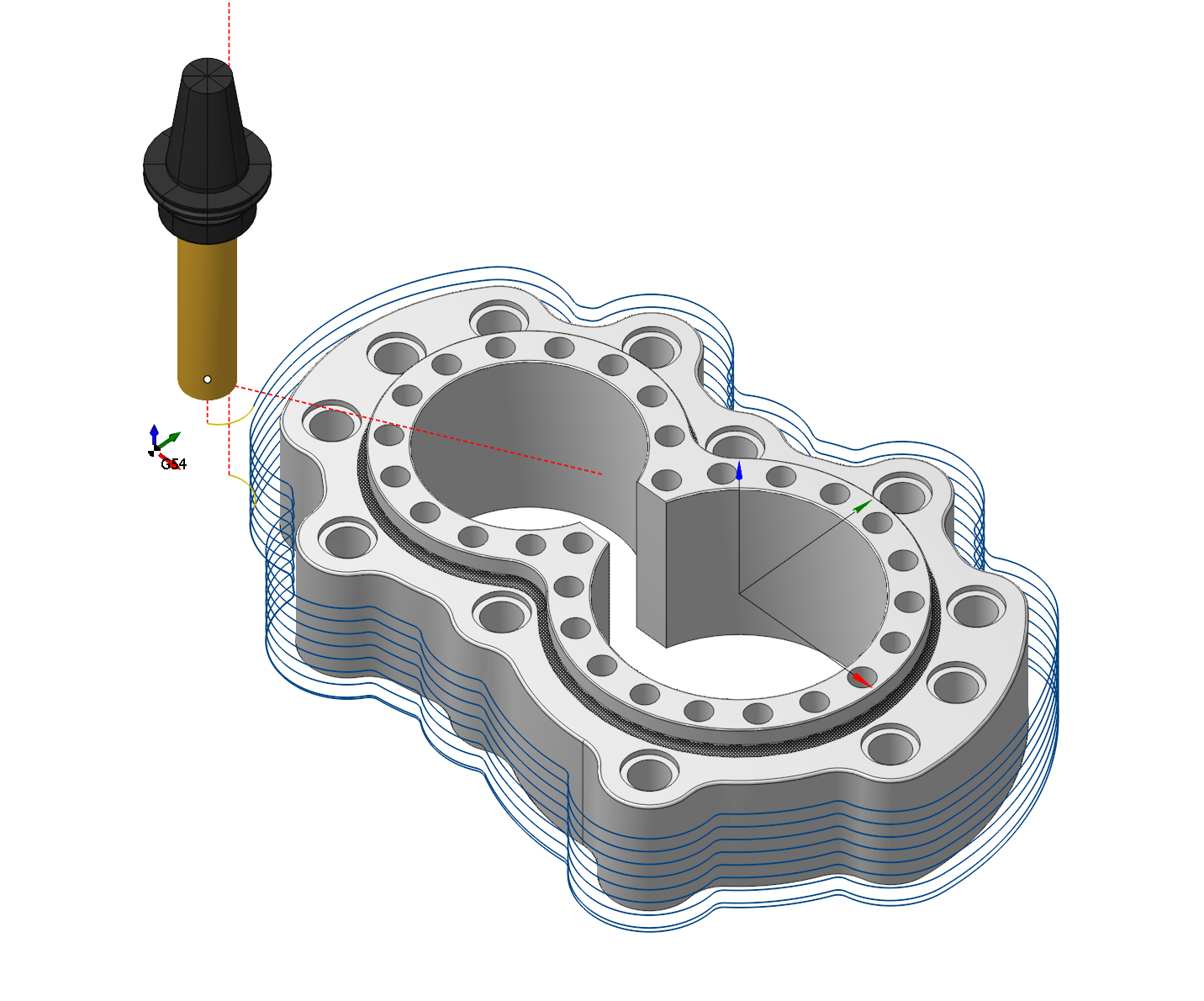

Эта операция предназначена для обработки вдоль горизонтальных контуров или проекций кривых на горизонтальной плоскости, цилиндре или теле вращения. Также возможна обработка с использованием цилиндрической и полярной интерполяции. Опция "Проекция на деталь" позволяет создавать сложные пятиосевые траектории инструмента, при изменении ориентации инструмента. Совместное использование операции с параметром "Точка контакта инструмента" позволяет легко создавать фаски на деталях. Список процессов операции может включать несколько контуров и проекций кривых. Каждый объект может иметь собственный метод обработки: либо центр инструмента проходит вдоль контура, либо касается его левой или правой стороной. Если контур обрабатывается справа или слева, то для него можно определить дополнительный припуск. Если центр фрезы следует по контуру, то значение припуска будет проигнорировано, так как невозможно точно определить, с какой стороны следует оставить дополнительный припуск.
Наладка:
Вкладка Наладка используется для конфигурации основных параметров проекта. Это может включать в себя позиционирование детали на оборудовании, систему координат детали и многое другое. Узнать больше
Рабочее задание:
Базовая поверхность. Это поверхность на которой строится траектория согласно спроецированной на эту поверхность кривой. Узнать больше.
Кривая. Обработка детали вдоль кривой. Узнать больше
Карман. Типичная призматическая или токарно-фрезерная деталь состоит из множества простых форм. Чтобы упростить эту задачу, мы можем распознать элементы детали в 3D-модели и автоматически преобразовать их в основные элементы задания, такие как рабочие зоны и уровни обработки. Узнать больше
Верхний уровень. Указание верхнего уровня по элементам модели. Узнать больше
Нижний уровень. Указание нижнего уровня по элементам модели. Узнать больше
Добавить перемычки. Добавляет перемычки по контуру. Узнать больше
Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.
Удалить. Удаляет элемент из списка
Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше

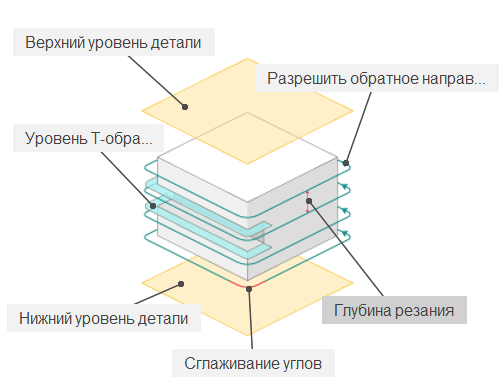

Стратегия:

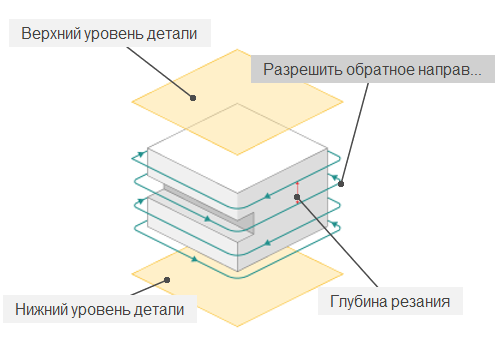

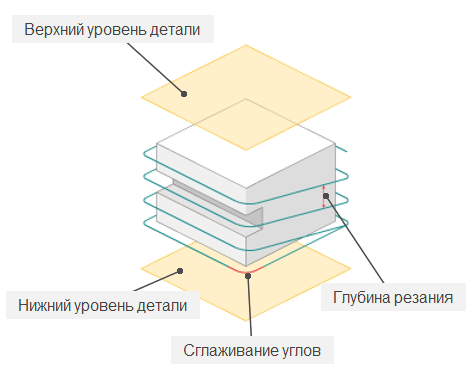

Глубина резания.
Материал, снятый за один проход вдоль оси инструмента между Верхним и Нижним уровнями. По умолчанию равен % диаметра режущего инструмента.
Верхний уровень детали. Верхний уровень обработки можно установить динамически или по размерам. Значение по умолчанию основано на уровне заготовки.
Нижний уровень детали. Нижний уровень для обработки можно установить динамически или по размерам. Значение по умолчанию основано на уровне заготовки.

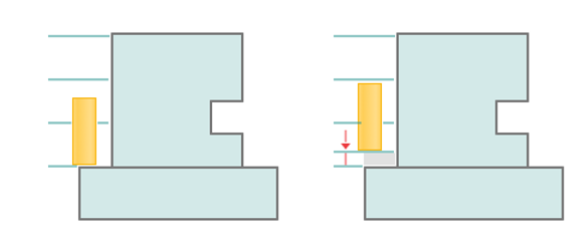

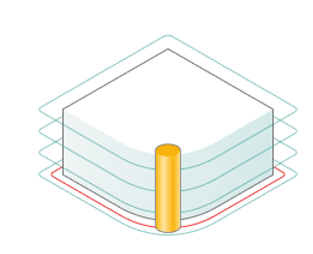

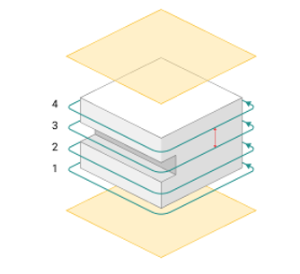

Чистовой проход по Z. Функция добавляет дополнительный проход перед нижним уровнем на расстоянии, указанном в параметре.

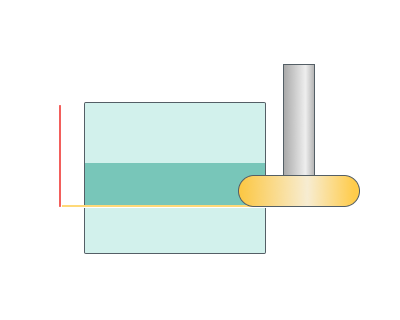

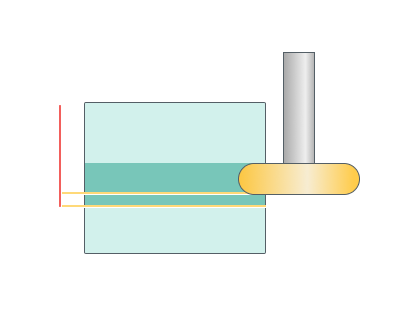

Уровень Т-образного паза. Предназначен для инструментов поднутрения.
Первый (верхний) проход выполняется на расстоянии высоты фрезы инструмента от верхнего уровня.
Если толщина нашего инструмента превышает расстояние между верхним и нижним уровнями, возникнет ошибка: "Размер инструмента больше размеров Т-образного паза". При включении этой опции важно осуществить проверку данного условия.

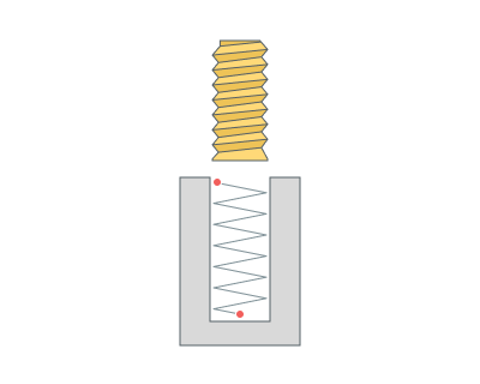

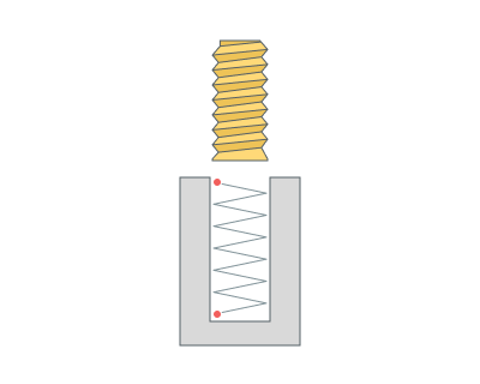

Обработка по спирали.
Обработка контура винтовым движением.
Подгонять шаг. Вкл.: При выключенном - соблюдает шаг, при включенном (по умолчанию) - меняет шаг чтобы количество оборотов было целым. Если удается округлить до меньшего, либо большего значения количества оборотов с условием что шаг изменится меньше чем на Макс. отклонение шага %, то делает шаг равномерным на данное количество оборотов. Если же шаг будет отличаться больше допустимого отклонения, то большую часть оборотов делает с заданным пользователем исходным шагом, а первый оборот делает с таким шагом какой остался до завершения полного оборота.
Выкл.: поддерживает шаг.
Макс. отклонение шага. Допустимое отклонение шага при включенном параметре Подгонять шаг. По умолчанию установлено 10%.
Чистовой проход. В конце обработки по спирали добавляется финальный проход на всю глубину, чтобы удалить оставшиеся следы.

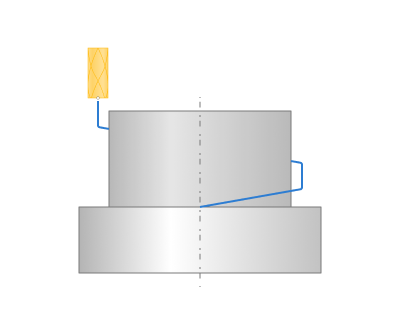

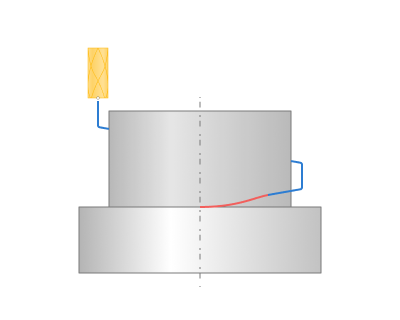

Сглаживание по радиусу. При выборе винтовой обработки переход создается в области пересечения наклона спирали с плоской областью.

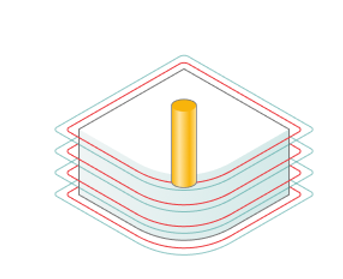

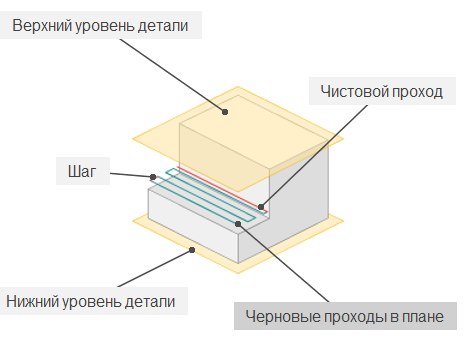

Черновые проходы в плане.
Траектория инструмента смещается в плоскости на величину толщины «Черновых проходов в плане». Дополнительные проходы добавляются в контур по указанному в параметрах значению с указанным количеством шагов.
Шаг. Шаг между черновыми проходами.

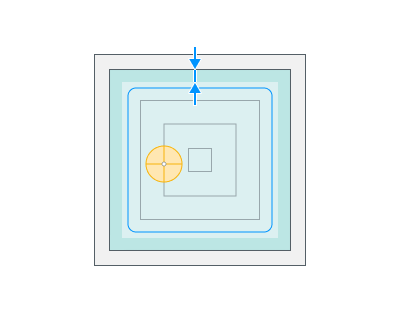

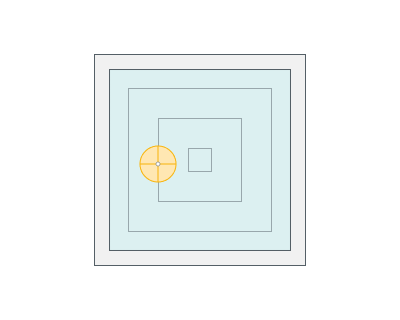

Чистовой проход.
Контур, указанный в Рабочем задании, становится чистовым. К нему добавляется дополнительный черновой проход на расстоянии, указанном в параметре.
Только на нижнем уровне. Чистовой проход применяется только на конечной глубине резания.
Точка контакта инструмента.
Точка контакта инструмента (TCP) — это определенное место на режущем инструменте, которое определяет основную точку взаимодействия между инструментом и поверхностью заготовки или геометрическими объектами во время операций обработки.
Эта группа параметров работает аналогично как в операции 5D по поверхностям. Узнать больше

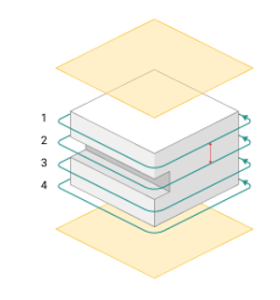

Сортировка.
Управляет порядком прохождения проходов траектории инструмента при обработке поверхности .

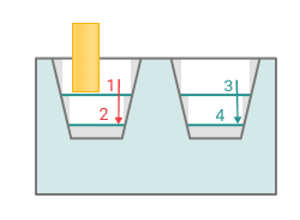

По колодцам. Сначала обрабатываются все уровни первого профиля. После этого обрабатываются все уровни следующего профиля.
По слоям. Вначале обрабатывается первый слой всех профилей. После этого обрабатывается следующий слой.
Направление обработки. Определяет, с чего начать обработку.
Сверху вниз.
Снизу вверх.
Минимизация холостых ходов. Порядок обработки профилей отсортирован так, чтобы минимизировать холостые движения.

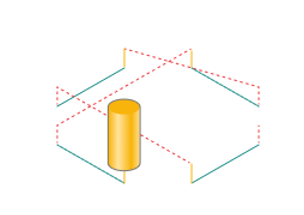

Разрешить обратное направление. Направление обработки (попутное/встречное) чередуется на каждом уровне.
Сглаживание углов.
При резкой смене направления движения инструмента станок выполняет торможение перед разворотом, а затем заново выполняется разгон. Указанный факт приводит к вибрациям, быстрому износу инструмента и станка. Проблема может быть решена, если траектория не будет иметь изломов или их количество будет минимальным. Для этого в системе имеется функция скругления траектории заданным радиусом при обработке внутренних углов модели.

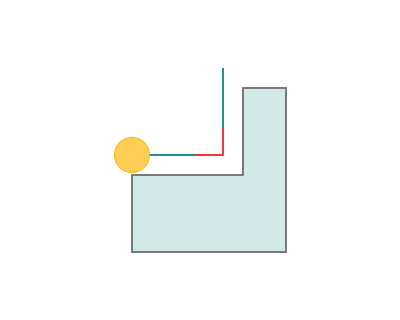

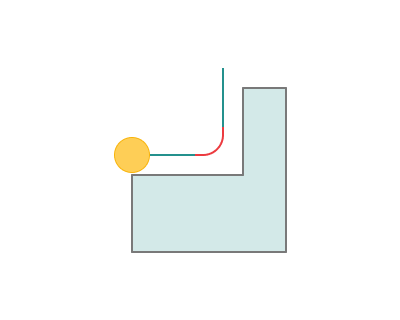

Внутренние углы. Обкатка внутреннего угла до значения, введенного в параметре.

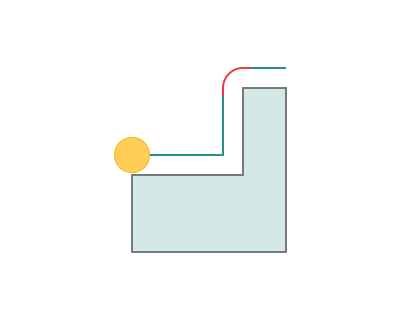

Внешние углы. Обкатка внешнего угла до значения, введенного в параметре.
Тип обката углов.

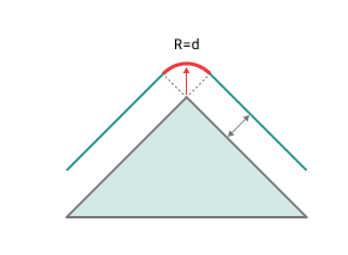

По дуге. При обкатке по дуге в траекторию инструмента будет вставлена дуга, радиус которой равен значению смещения.
По касательной. В касательном режиме для прохождения угла используются линейные перемещения. Траектория инструмента до и после угла увеличивается на длину смещения. Если расширенный путь пересекается, он усекается до точки пересечения, в противном случае создается перемещение соединения.

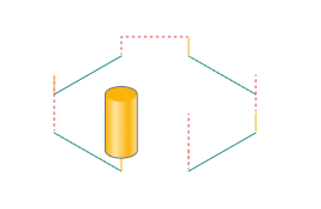

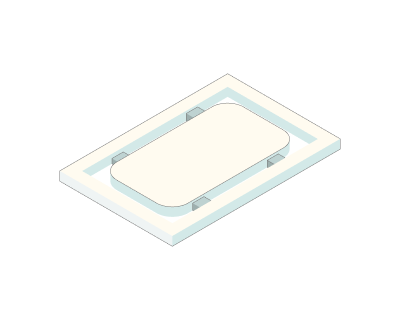

Перемычки.
Перемычки нужны для удержания детали или фрагментов заготовки от выпадения на конечном этапе обработки, что может привести к поломке инструмента или получению бракованных деталей.

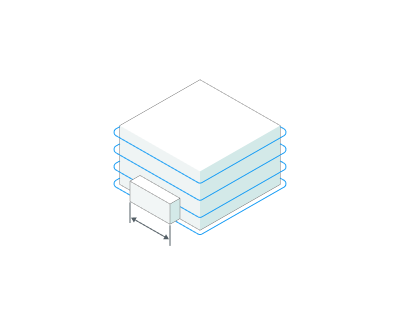

Длина перемычки по умолчанию. Задает значения размеров перемычек по умолчанию.

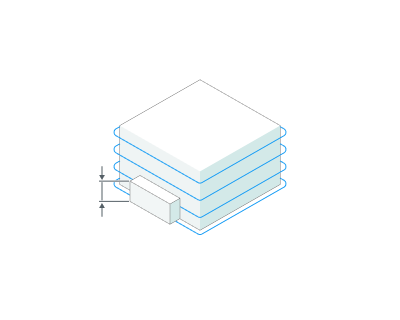

Высота перемычки по умолчанию. Задает значения размеров перемычек по умолчанию.

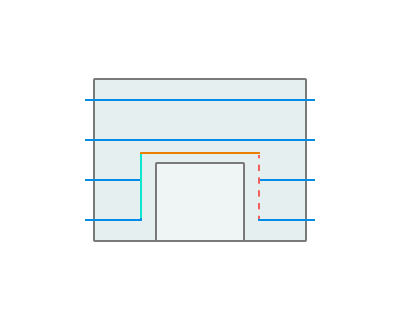

Подъем. Метод подъема на верхний уровень перемычки.

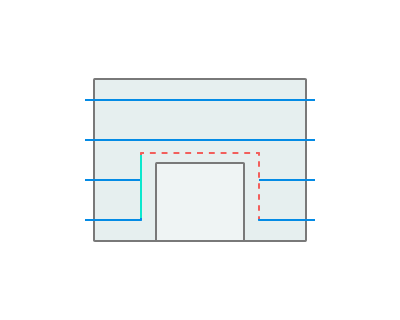

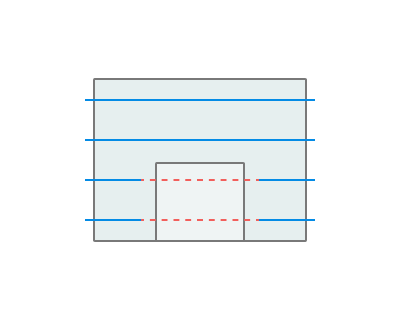

Выкл. Подъема нет, движение выполняется на холостом ходу. Движение выполняется до конца перемычки прямо на текущем уровне.
Вертикально на хол. ходу. Подъем происходит на ускоренно подаче вертикально.
По перемычке. Метод горизонтального перемещения по перемычке. Может быть на холостом ходу, на рабочей ускоренной подаче или на рабочей подаче.
Опускание. Опускание на подачи Врезания.

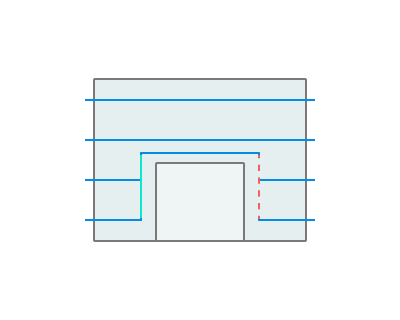

Вертикальное врезание. Опускание происходит на подаче Врезания вертикально..

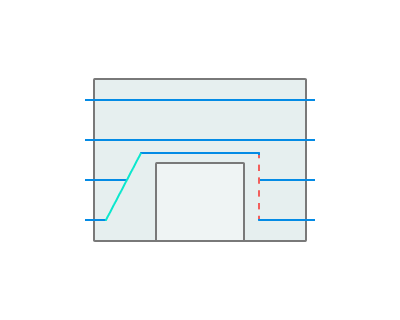

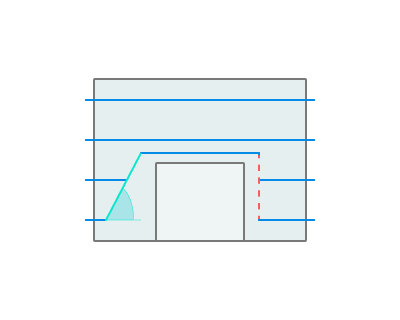

Врезания под углом. Опускание происходит на подаче Врезания под углом.
Угол врезания. Опускание происходит на подаче Врезания под углом.

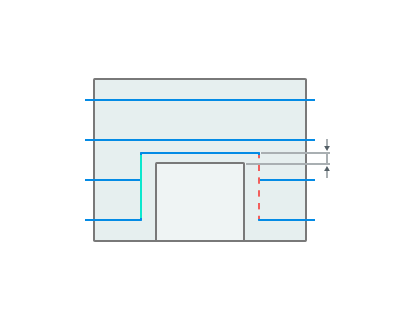

Зазор над перемычками. Высота зазора от высоты отвода до уровня, на котором будет располагаться обходной путь через перемычку.

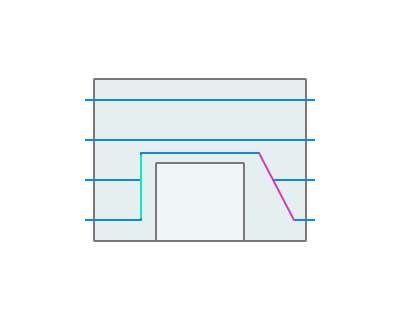

Возврат по углу. Подъем происходит на подачи Возврата под углом.

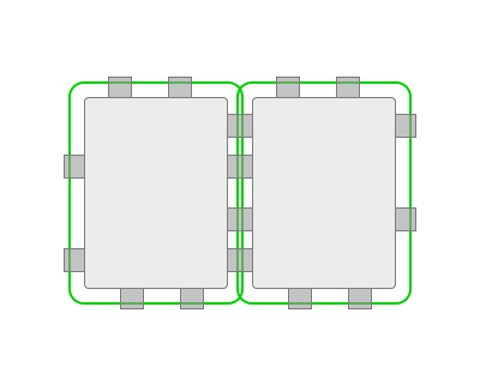

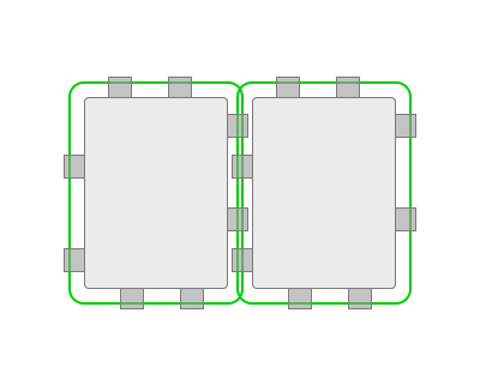

Объед. перемычек соседних кривых. Параметр удаляет у соседних контуров влияющие на этот контур перемычки.
Вывод.

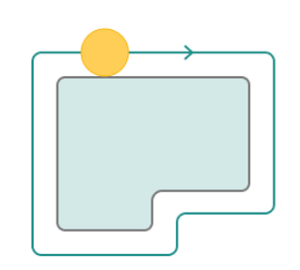

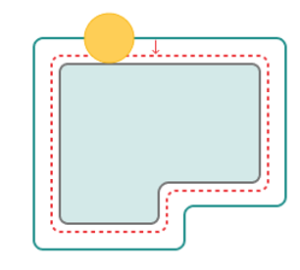

Использование коррекции на радиус
Компьютер. Рассчитывается смещение траектории инструмента на радиус фрезы. В траекторию инструмента не включены команды компенсации радиуса фрезы.
Стойка. Рассчитывается осевая траектория инструмента. Команды компенсации радиуса фрезы (например, G40/G41/G42) включены в траекторию инструмента. В этом случае система не может проверять зарезы и т. д., поэтому на стойке ЧПУ могут появиться сообщения об ошибках, если есть зарезы, например. радиус инструмента больше радиуса детали.
Износ. Рассчитывается смещение траектории инструмента на радиус фрезы. Команды компенсации радиуса фрезы (G40/G41/G42) также включены в траекторию инструмента. Фреза перемещается ближе к детали на величину износа, введенную в стойке ЧПУ. Величина «износа» представляет собой разницу между «номинальным» и «изношеным размером» фрезы. В CAM системе траектория визуально не меняется.
Обратный износ. Рассчитывается смещение траектории инструмента на радиус фрезы. Команды компенсации радиуса фрезы (G40/G41/G42) также включены в траекторию инструмента. Фреза отодвигается от детали на величину износа, введенную в стойку ЧПУ. Величина «износа» — это разница между «номинальным» и «завышенным размером» фрезы. В CAM системе траектория визуально не меняется.
Радиус коррекции. Это значение используется симулятором для моделирования траектории смещения инструмента. Это значение не влияет на рассчитанную траекторию инструмента.
Преобразования.
Опции для преобразования траектории инструмента.

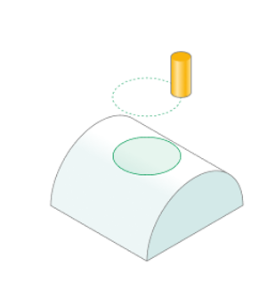

Проецировать траекторию на деталь. Если включено: Траектория инструмента проецируется на модель детали. Значения «Верхний уровень» и «Нижний уровень» являются добавочными. Если значение «Нижний уровень» установлено на 0, инструмент будет повторять трехмерную форму детали. Если значение «Нижний уровень» установлено на -1, инструмент будет врезаться в форму 3D-детали на глубину 1.
Если выключено: Траектория инструмента не проецируется на деталь. Используются (абсолютные) значения «Верхний уровень» и «Нижний уровень».
Ориентация оси инструмента. Различные способы ориентации инструмента.
Фиксированный. Обработка ведется по 3 осям.
По нормали к поверхности 4D. Обработка ведется по 4 осям. Ось детали должна быть расположена вдоль глобальной оси X. Работает с Проецировать траекторию на деталь.
По нормали к поверхности 5D. Процесс обработки может осуществляться с применением 4 или 5 осей. Работает с Проецировать траекторию на деталь.
По нормали к базовой поверхности. Обработка ведется по 3 осям. Вам необходимо указать Базовую поверхность на вкладке Рабочее задание. Отличается от фиксированного тем, что 3-я ось может быть поворотной.
По умолчанию. Равно По нормали к базовой поверхности.
Переходы:
Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше
Деталь:
Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше
Заготовка:
Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
