Область применения:

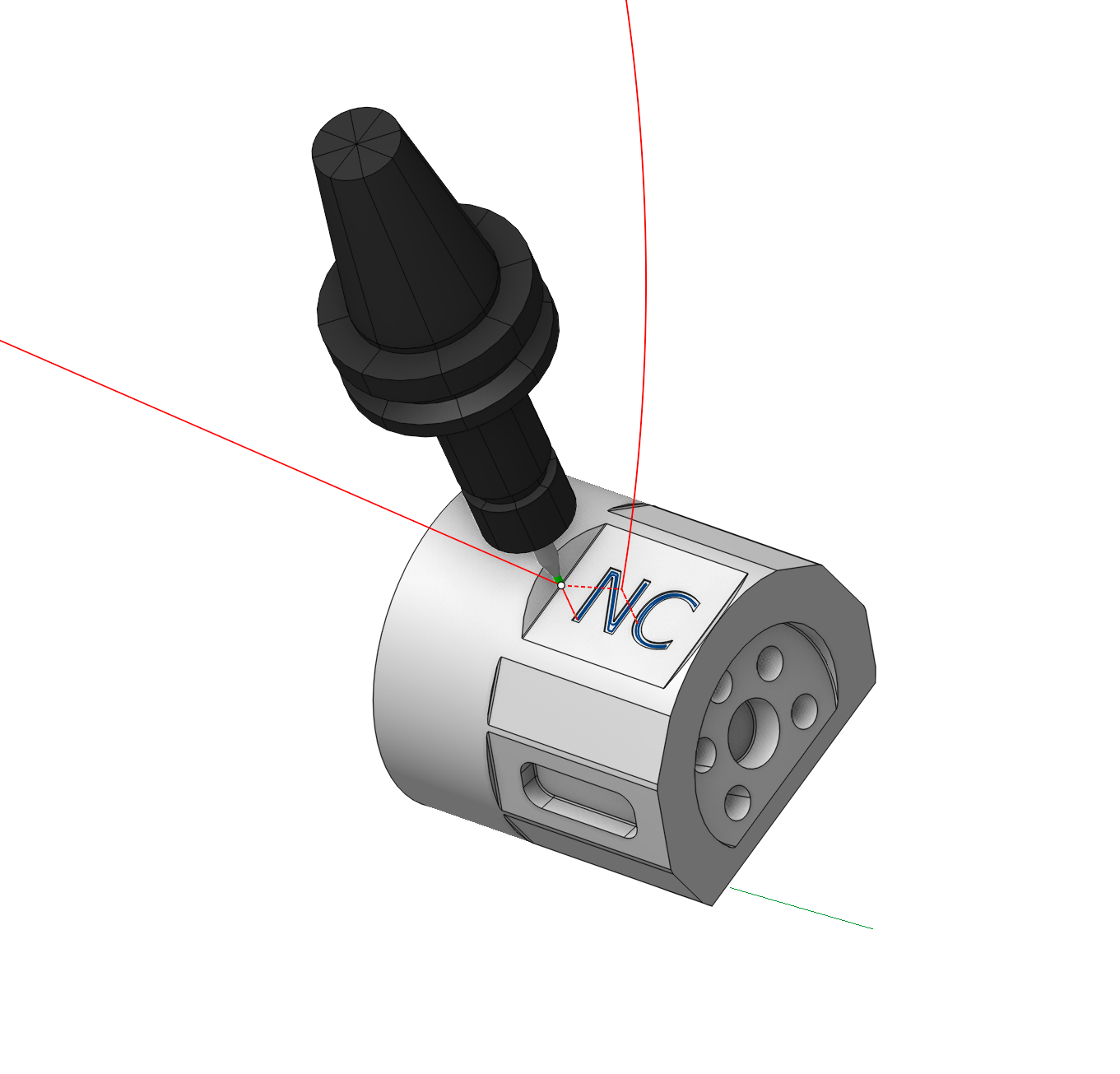

Данная операция предназначена для гравировки рисунков и надписей на ровных участках, а также для выполнения чистового прохода по боковым стенкам карманов и контуров с использованием обработки 2/2,5D.

Наладка:

Вкладка Наладка используется для конфигурации основных параметров проекта. Это может включать в себя позиционирование детали на оборудовании, систему координат детали и многое другое. Узнать больше

Рабочее задание:

Базовая поверхность. Эта поверхность служит для проецирования на нее траектории. Узнать больше

Добавить выступ. Позволяет добавить выступ. Узнать больше

Добавить карман. Позволяет добавить карман. Узнать больше

Добавить инверсию. Обозначает закрытую область, внутри которой правила обработки будут обратными, т.е. обработанные области станут необработанными и наоборот. Узнать больше

Верхний уровень. Указание верхнего уровня по элементам модели. Узнать больше

Нижний уровень. Указание нижнего уровня по элементам модели. Узнать больше

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше

Стратегия:

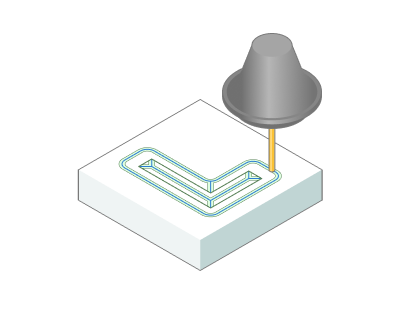

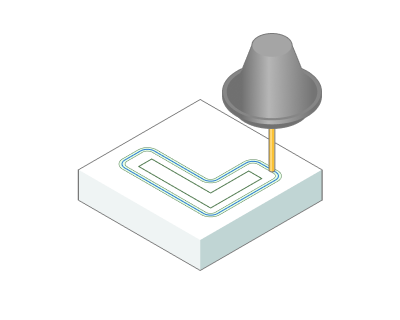

Гравировка.

Добавляет к траектории дополнительные проходы для достижения более качественного результата, что особенно эффективно при создании мелких элементов.

Нажмите здесь для раскрытия...

Уровни обработки:

Он определяет диапазон вдоль оси инструмента для обработки. Эта группа параметров работает аналогично операции Черновая послойная операция. Узнать больше

Глубина резания:

Материал удаляется за один проход вдоль оси инструмента между верхним и нижним уровнями.

Тип фрезерования:

Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично операции Черновая послойная операция. Узнать больше

Сортировка.

Управляет последовательностью проходов инструмента во время обработки поверхности. Эта группа параметров работает аналогично операции 2D Контур. Узнать больше

Углы.

При резком изменении направления инструмента система управления фрезеровкой выполняет замедление перед началом поворота, а затем снова ускоряется. Этот факт может привести к вибрациям и высокому износу инструмента и фрезерного станка. Проблему можно решить, если траектория инструмента имеет очень мало разрывов или вообще не имеет их. По этой причине в системе имеется функция сглаживания траектории с использованием заданного радиуса для обработки внутренних или внешних углов модели. Эта группа параметров работает аналогично операции 2D Контур. Узнать больше

Точка контакта инструмента.

Точка контакта инструмента (TCP) — это определенное место на режущем инструменте, которое определяет основную точку взаимодействия между инструментом и поверхностью заготовки или геометрическими объектами во время операций обработки.

Эта группа параметров работает аналогично как в операции 5D по поверхностям. Узнать больше

Рабочая зона:

Позволяет дополнительно изменить рабочую область, изначально выбранную на вкладке Рабочее задание. Эта группа параметров работает аналогично операции Чистовой построчная. Узнать больше

Преобразования.

Диалог для преобразования траектории инструмента. Эта группа параметров работает аналогично операции 2D Контур. Узнать больше

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Нажмите здесь для раскрытия...

Состоит из:

Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Узнать больше.

Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Узнать больше.

Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Узнать больше.

Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Узнать больше.

Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Узнать больше.

Расстояния. Расстояния, используемые в правилах Переходов. Узнать больше.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
