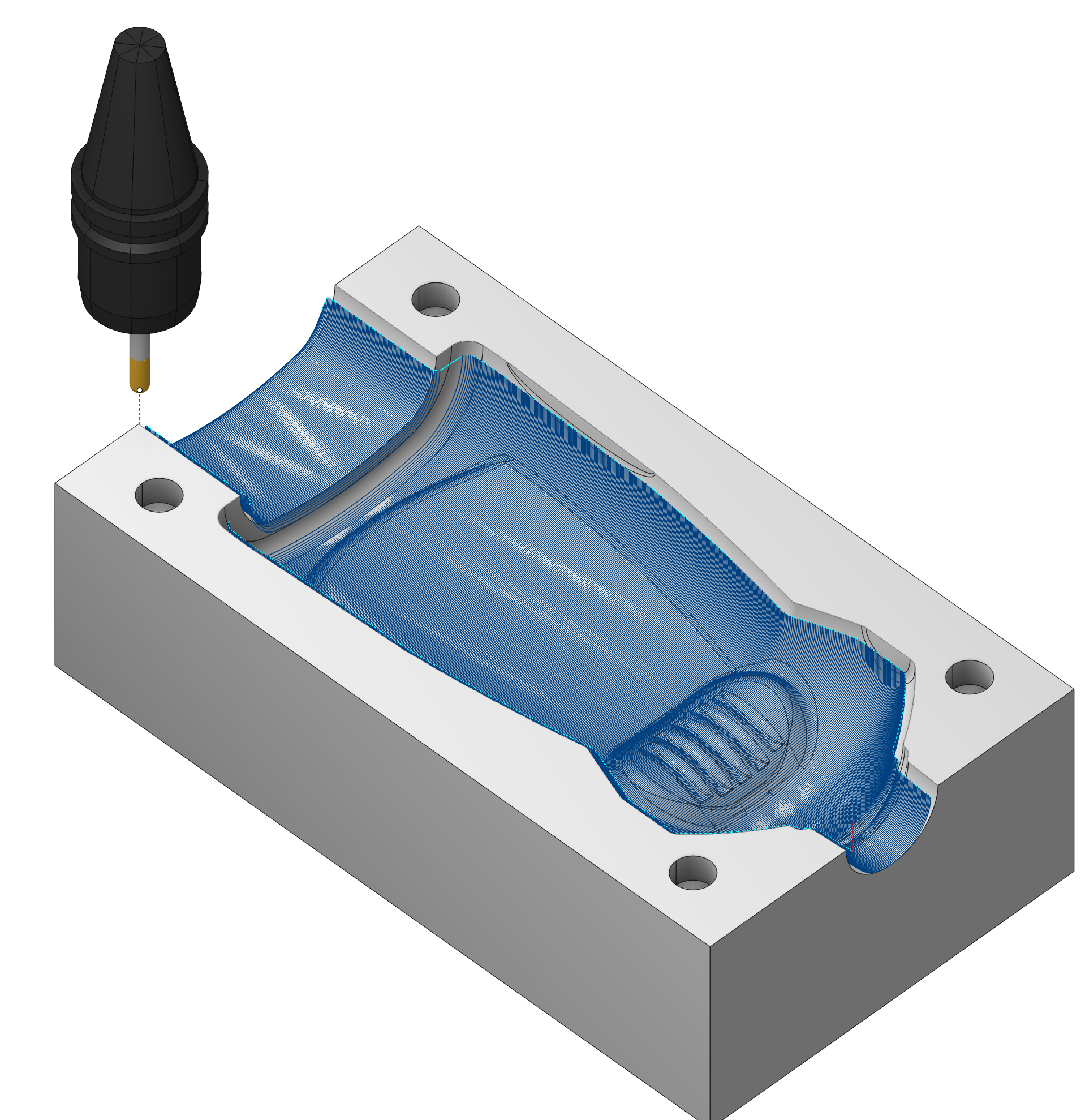

Чистовая построчная операция
Область применения:
Чистовую построчную операцию целесообразно применять для обработки пологих участков поверхности детали, а также участков близких к вертикальным при небольшом отклонении нормали поверхности от плоскости рабочего хода. Для последующей доработки участков с большим наклоном лучше использовать послойную операцию (Узнать больше) или другую построчную операцию, у которой плоскости строчек перпендикулярны плоскостям строчек первой операции.
Рабочее задание:
Поверхность. Выберите различные поверхности детали в качестве рабочей задачи. Система рассчитает траекторию на основе выбранных поверхностей.
Карман. Типичная призматическая или токарно-фрезерная деталь состоит из множества простых форм. Чтобы упростить эту задачу, мы можем распознать элементы детали в 3D-модели и автоматически преобразовать их в основные элементы задания, такие как рабочие зоны и уровни обработки. Узнать больше
Рабочая зона. Зоны обработки используются для определения областей детали, которые должны быть подвергнуты операциям черновой и чистовой фрезерной обработки. Узнать больше
Зона ограничений. Помимо Рабочая зона в системе можно использовать Зоны ограничения для определения областей, которые не должны быть обработаны в текущей операции. Узнать больше
Верхний уровень. Указание верхнего уровня по элементам модели. Узнать больше
Нижний уровень. Указание нижнего уровня по элементам модели. Узнать больше
Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.
Удалить. Удаляет элемент из списка.
Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше
Стратегия:

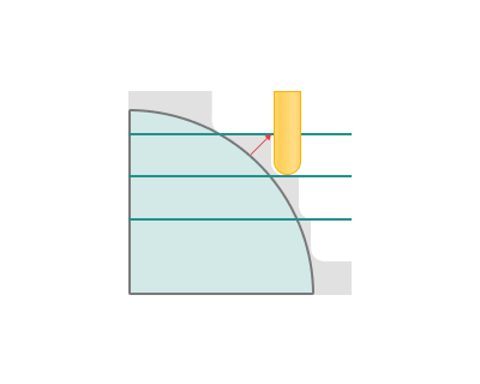

Шаг.

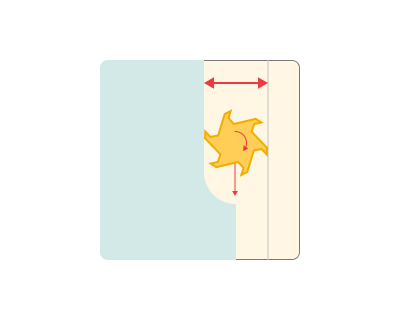

Максимально допустимая ширина реза.

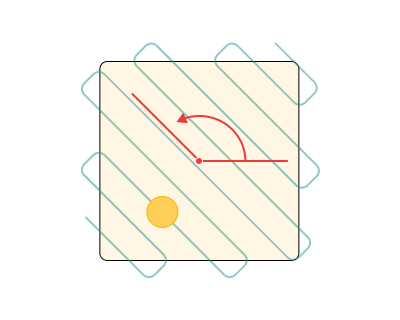

Угол. Назначает направление угла реза для операций с Параллельной стратегией.
Гребешок. Если выключено : Расстояние между соседними проходами задается только в параметре Шаг.
Если включено: Шаг обработки рассчитывается автоматически на основе введенной высоты гребешка. При необходимости проходы инструмента будут рассчитываться ближе друг к другу, чтобы достичь желаемой высоты гребешка.
Уровни обработки.
Определяет диапазон обработки по оси инструмента.
Эта группа параметров работает аналогично
Черновая послойная операция. Узнать больше
Тип фрезерования:
Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично Черновая послойная операция. Узнать больше
Сортировка:
Управляет порядком прохождения проходов траектории инструмента при обработке поверхности .
Только снизу вверх. Если выключено : Инструмент может перемещаться и вверх и вниз.
Если включено: При достижении верхней точки рабочего хода, инструмент по безопасной плоскости перемещается в начало следующего хода, откуда движение снова идет только вверх.
Рабочая зона.
Позволяет дополнительно модифицировать рабочую область, изначально выбранную на вкладке «Рабочее задание».
Способ обката поверхностей. Метод обкатки поверхностей.

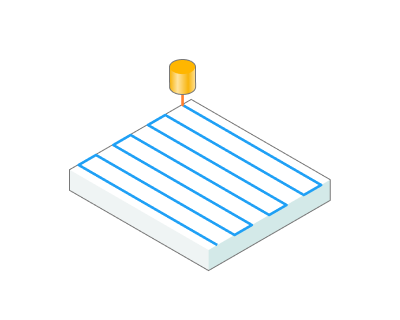

Только поверхности. Обработка осуществляется только на выбранных поверхностях.

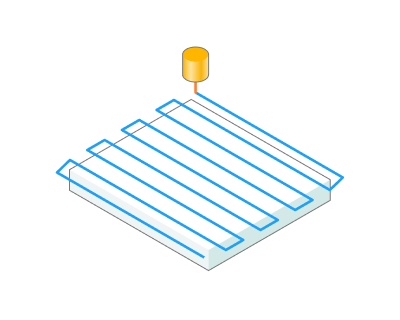

С ребрами. Эта обработка на выбранных плоскостях с кромками. В режиме с ребрами траектория состоит из областей обработки формирующих поверхностей и областей скругления кромок. Этот режим может использоваться, например, для закругления кромок при обработке модели с положительным припуском материала.

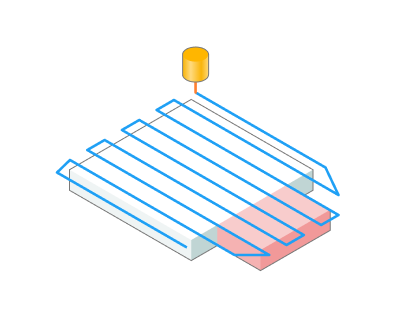

С ограничивающей моделью. Обработка на выбранной плоскости, с кромками и с ограничивающими элементами. При использовании режима с ограничивающей моделью вся область обработки и скругления модели и ограничивающей модели будут включены в траекторию.

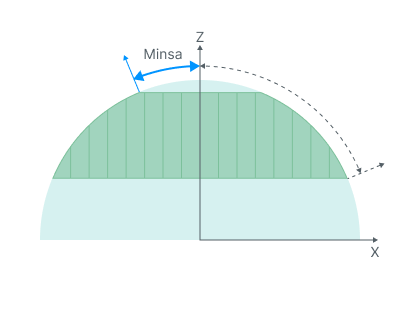

Минимальный. В системе можно производить выборочную обработку участков поверхности модели в зависимости от угла между нормалью к поверхности и вертикальной осью Z. Диапазон обработки можно определить минимальным и максимальным углами наклона.

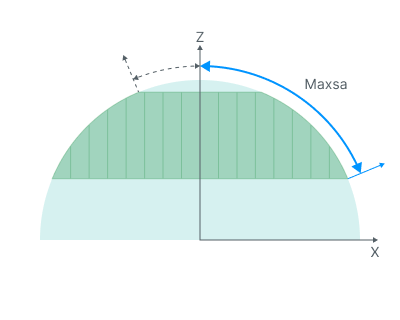

Максимальный. В системе можно производить выборочную обработку участков поверхности модели в зависимости от угла между нормалью к поверхности и вертикальной осью Z. Диапазон обработки можно определить минимальным и максимальным углами наклона.

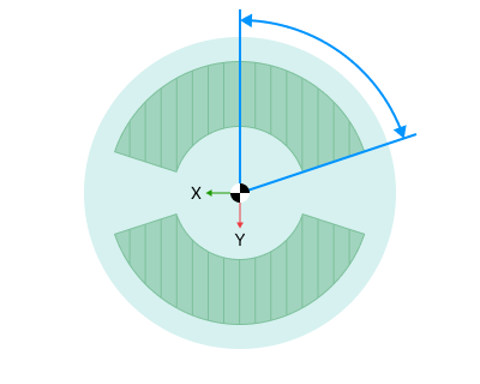

Фронтальный угол. Фронтальный угол – это угол между проекциями на горизонтальную плоскость направления движения инструмента и нормали к поверхности в точке резания. Узнать больше
Сглаживание углов.

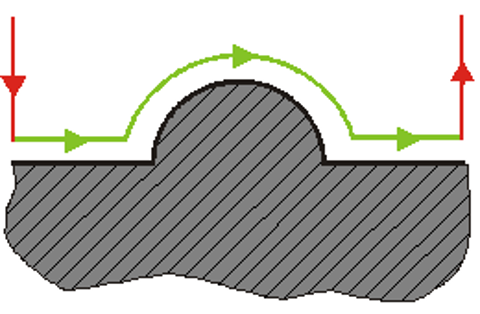

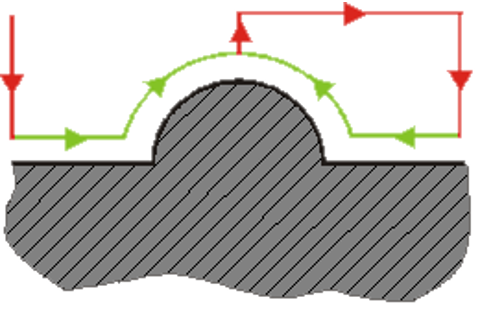

При резкой смене направления движения инструмента станок выполняет торможение перед разворотом, а затем заново выполняется разгон. Указанный факт приводит к вибрациям, быстрому износу инструмента и станка. Проблема может быть решена, если траектория не будет иметь изломов или их количество будет минимальным. Для этого в системе имеется функция скругления траектории заданным радиусом при обработке внутренних углов модели.
Обрезка:
Создает возможности для пропуска поверхностей, не предназначенных к обработке, а также для удлинения траектории . Эта группа параметров работает аналогично Черновая послойная операция. Узнать больше

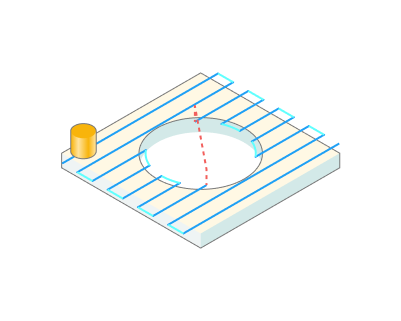

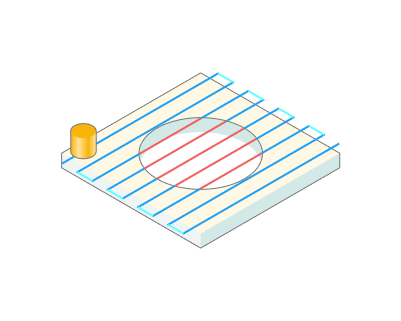

Устранение зазоров. Когда включено, зазоры в траектории размером меньшего заданного значения сшиваются.
Переходы:
Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше
Деталь:
Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше
Заготовка:
Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
