Чистовая послойная операция
Область применения:

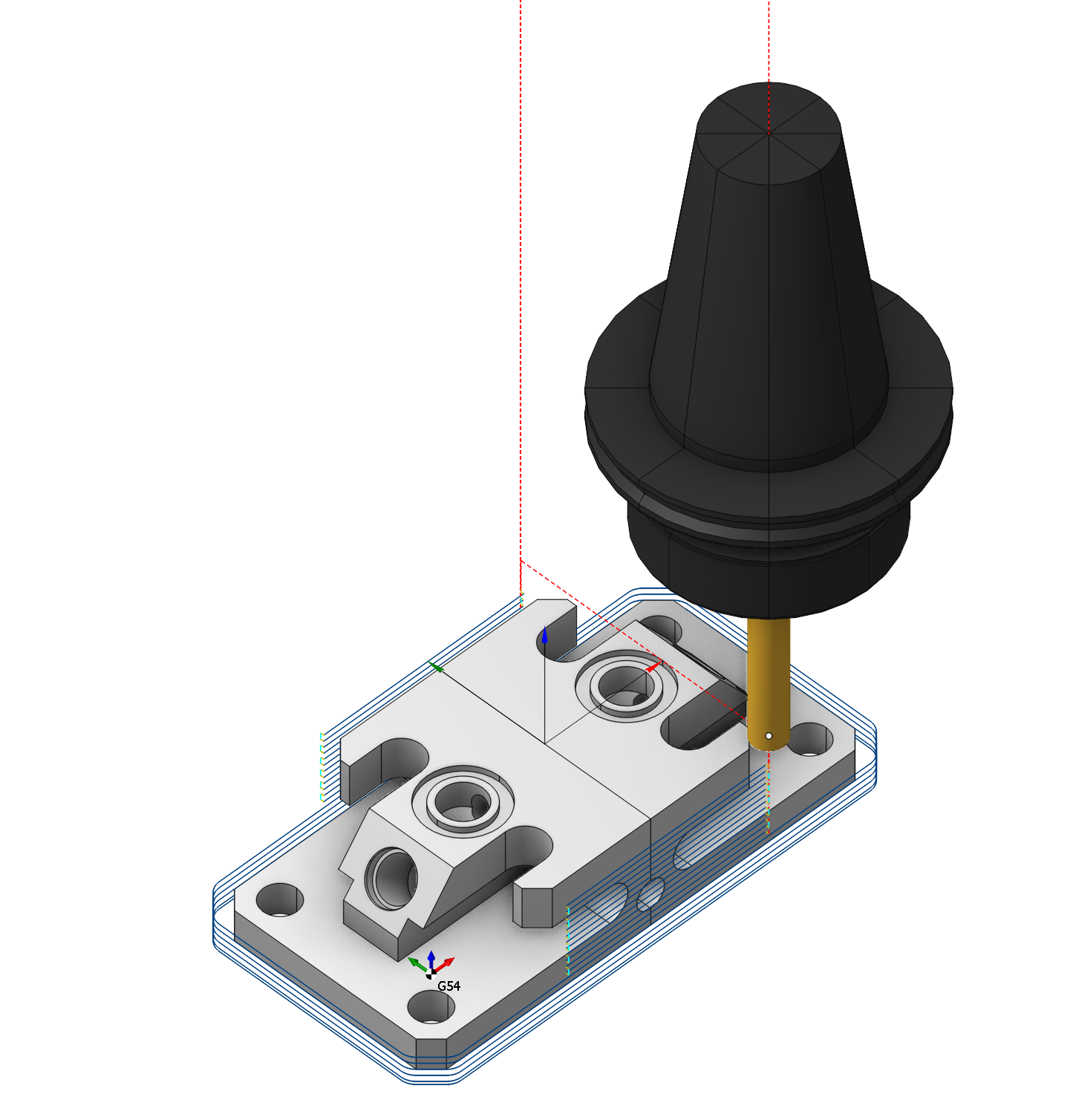

Чистовая послойная операция дает хороший результат при обработке деталей или их частей с преобладанием участков поверхности близких к вертикальным. Для последующей обработки пологих участков можно использовать Построчную операцию. Узнать больше .
Рабочее задание:
Поверхность. Выберите различные поверхности детали в качестве рабочей задачи. Система рассчитает траекторию на основе выбранных поверхностей.
Карман. Типичная призматическая или токарно-фрезерная деталь состоит из множества простых форм. Чтобы упростить эту задачу, мы можем распознать элементы детали в 3D-модели и автоматически преобразовать их в основные элементы задания, такие как рабочие зоны и уровни обработки. Узнать больше
Рабочая зона. Зоны обработки используются для определения областей детали, которые должны быть подвергнуты операциям черновой и чистовой фрезерной обработки. Узнать больше
Зона ограничений. Помимо Рабочая зона в системе можно использовать Зоны ограничения для определения областей, которые не должны быть обработаны в текущей операции. Узнать больше
Верхний уровень. Указание верхнего уровня по элементам модели. Узнать больше
Нижний уровень. Указание нижнего уровня по элементам модели. Узнать больше
Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.
Удалить. Удаляет элемент из списка
Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше
Стратегия:
Глубина резания.
Материал, снятый за один проход вдоль оси инструмента между Верхним и Нижним уровнями.

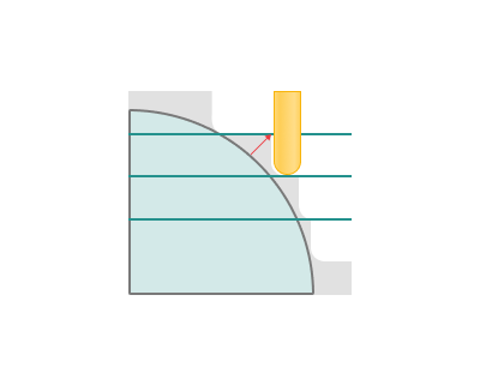

Гребешок. Если выключено: Расстояние между соседними проходами задается только в параметре Глубина резания.
Если включено: Глубина обработки рассчитывается автоматически на основе максимально заданной высоты гребешка. При необходимости проходы инструмента будут создаваться ближе друг к другу, чтобы достичь желаемой высоты гребешка.

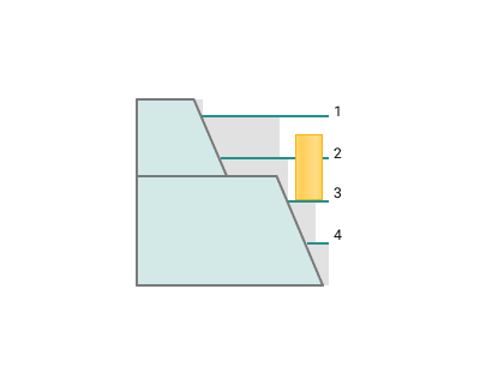

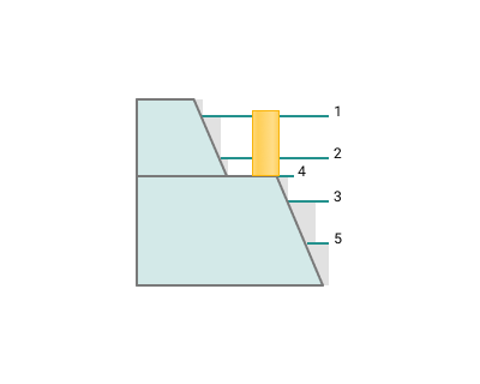

Учет горизонтальных плоскостей. Добавляет дополнительные слои над плоскими поверхностями.
Уровни обработки.
Определяет диапазон обработки по оси инструмента.
Эта группа параметров работает аналогично
Черновая послойная операция. Узнать больше
Тип фрезерования:
Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории.
Эта группа параметров работает аналогично
Черновая послойная операция. Узнать больше
Сортировка:
Управляет порядком прохождения проходов траектории инструмента при обработке поверхности .

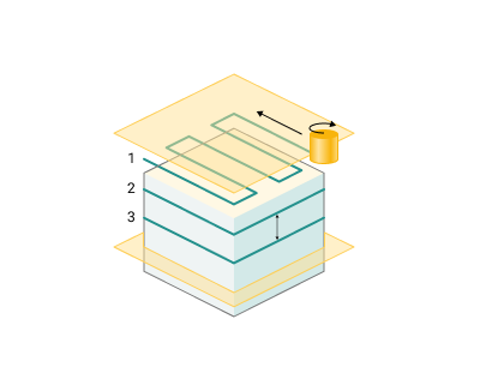

Сверху вниз. Для моделей с поверхностями, близкими к вертикали, рекомендуется осуществлять обработку сверху вниз.

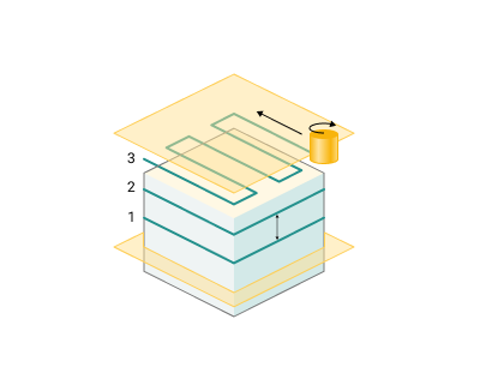

Снизу вверх. Для моделей с поверхностями, близкими к горизонтали, рекомендуется осуществлять обработку снизу вверх.
Рабочая зона.
Позволяет дополнительно модифицировать рабочую область, изначально выбранную на вкладке «Рабочее задание».
Эта группа параметров работает аналогично Чистовая построчная операция
. Узнать больше
Обрезка.
Создает возможности для пропуска поверхностей, не предназначенных к обработке. Параметры Обрезки такие же, как в
Черновой послойной операции
.
Узнать больше
Сглаживание углов.
При резкой смене направления движения инструмента станок выполняет торможение перед разворотом, а затем заново выполняется разгон. Указанный факт приводит к вибрациям, быстрому износу инструмента и станка. Проблема может быть решена, если траектория не будет иметь изломов или их количество будет минимальным. Для этого в системе имеется функция скругления траектории заданным радиусом при обработке внутренних углов модели.
Переходы:
Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше
Деталь:
Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше
Заготовка:
Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
