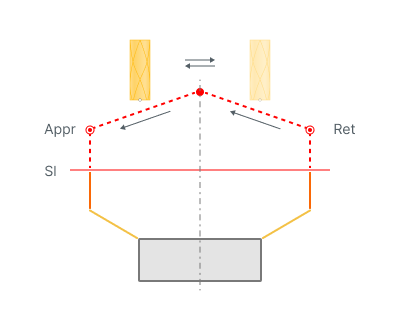

Подвод/Отвод

images/download/attachments/147759071/Approach_Return.png

Appr - Подвод

Ret - Отвод

Sl - Безопасный уровень

Область применения:

Группа параметров управляет движениями от точки смены инструмента к началу врезания и обратно.

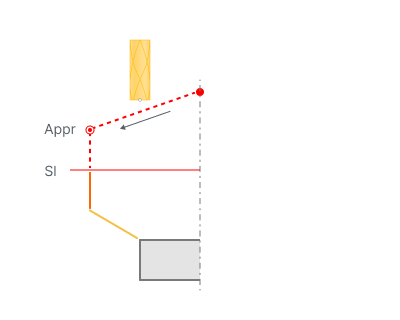

Подвод (Appr):

Под подводом понимается участок траектории инструмента, обеспечивающий его перемещение к точке подхода или врезания для первого рабочего хода операции из точки смены инструмента или из последней точки предыдущей операции. Узнать больше.

Подвод обычно разделяется на два перемещения:

  1. Перемещение на ускоренной подаче к безопасной поверхности (Безопасному уровню - Sl), безопасному расстоянию, расстоянию рабочей подачи, или к специально задаваемому уровню. Вид поверхности безопасности и ее положение задается в группе Безопасные перемещения, а также - для пятикоординатных операций - в группе Переходы. На этом этапе можно сформировать несколько участков траектории в пределах подвода. Существуют различные способы формирования его траектории: <Напрямую>, <Обход столкновений>, <Выбор>, <Правило из предыдущей операции/станка/субмашины>. Узнать больше.

  2. Перемещение на ускоренной подаче к расстоянию включения рабочей подачи для первого рабочего хода по оси Z станка (для операций 3D фрезерования) или вдоль оси инструмента (для операций 5D фрезерования). Выбор конечной цели подвода, значения соответствующих расстояний задаются в группах Переходы и Расстояния.

images/download/attachments/147759071/Approach.png

Appr - Подвод

Sl - Безопасный уровень

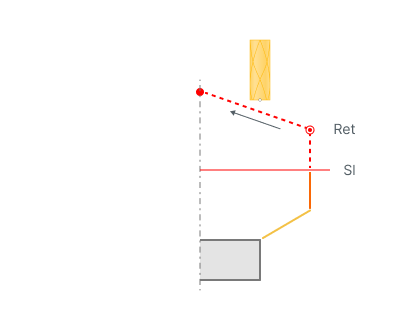

Отвод (Ret):

Под отводом понимается последовательность перемещений инструмента, обеспечивающая его перемещение от точки отхода для последнего рабочего хода операции к точке смены инструмента через безопасную плоскость. Узнать больше.

Отвод обычно разделяется на два перемещения:

  1. Перемещение на ускоренной подаче из точки отхода для последнего рабочего хода по оси Z станка к безопасной поверхности, безопасному расстоянию, расстоянию рабочей подачи, или к специально задаваемому уровню. Принцип формирования отвода такой же, как и для подвода.

  2. Перемещение на ускоренной подаче к точке смены инструмента.

images/download/attachments/147759071/Return.png

Ret - Отвод

Sl - Безопасный уровень

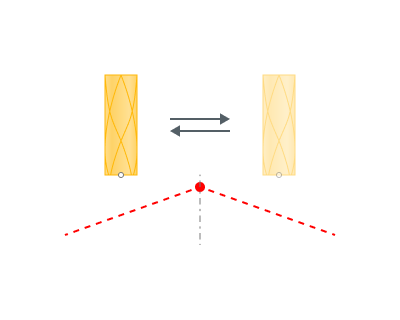

Точка смены инструмента:

Точка смены инструмента - это позиция станка, в которой происходит смена инструмента. В CAM системе вы можете задать точку смены инструмента как для всего тех процесса, так и для отдельных операций. Узнать больше.


images/download/attachments/147759071/Tool_change_position.png
