Чистовая построчная оптимизированная операция (построчно-построчная)

images/download/attachments/147760385/image2024-3-13_16-36-18.png

Область применения:

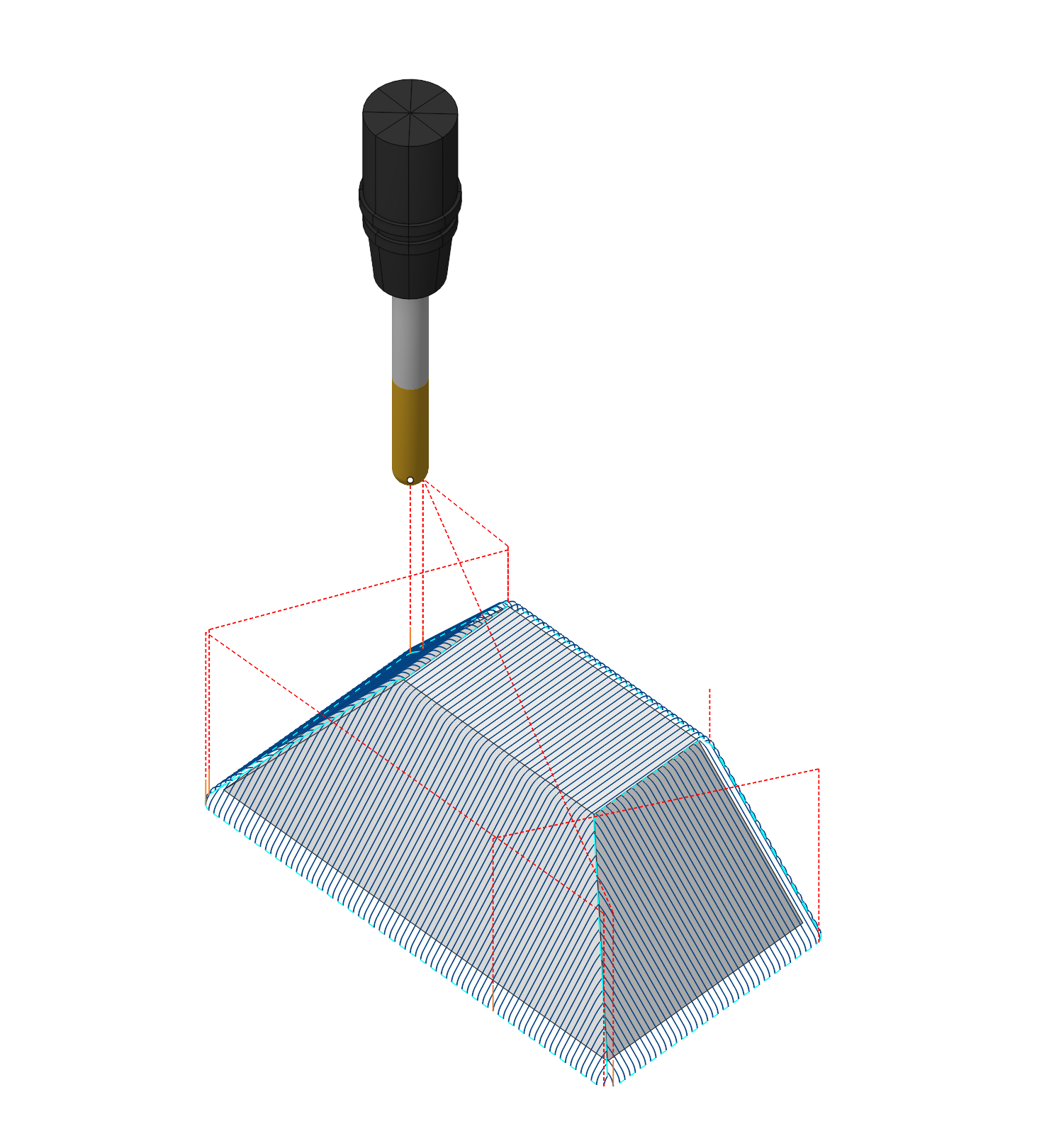

Оптимизированная плоская траектория состоит из двух проходов чистовой плоскости, лежащих во взаимно перпендикулярных плоскостях. За каждый проход обрабатываются только те участки, где фронтальный угол наклона поверхности, измеренный относительно направления резания, составляет 45 градусов или меньше. Это гарантирует, что ни одна поверхность не будет обработана дважды. Благодаря этому достигается одинаковая высота гребешка по всей детали. Это делает оптимизированное резание хорошим выбором для высококачественной чистовой обработки сложных деталей.

Наладка:

Вкладка Наладка используется для конфигурации основных параметров проекта. Это может включать в себя позиционирование детали на оборудовании, систему координат детали и многое другое. Узнать больше

Рабочее задание:

Поверхность. Выберите различные поверхности детали в качестве рабочей задачи. Система рассчитает траекторию на основе выбранных поверхностей.

Карман. Типичная призматическая или токарно-фрезерная деталь состоит из множества простых форм. Чтобы упростить эту задачу, мы можем распознать элементы детали в 3D-модели и автоматически преобразовать их в основные элементы задания, такие как рабочие зоны и уровни обработки. Узнать больше

Рабочая зона. Зоны обработки используются для определения областей детали, которые должны быть подвергнуты операциям черновой и чистовой фрезерной обработки. Узнать больше

Зона ограничений. Помимо Рабочая зона в системе можно использовать Зоны ограничения для определения областей, которые не должны быть обработаны в текущей операции. Узнать больше

Верхний уровень. Указание верхнего уровня по элементам модели. Узнать больше

Нижний уровень. Указание нижнего уровня по элементам модели. Узнать больше

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше

Стратегия:

Эта группа параметров работает аналогично операции Чистовая построчная.. Узнать больше

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
