Параметры врезания в выборке
Область применения:

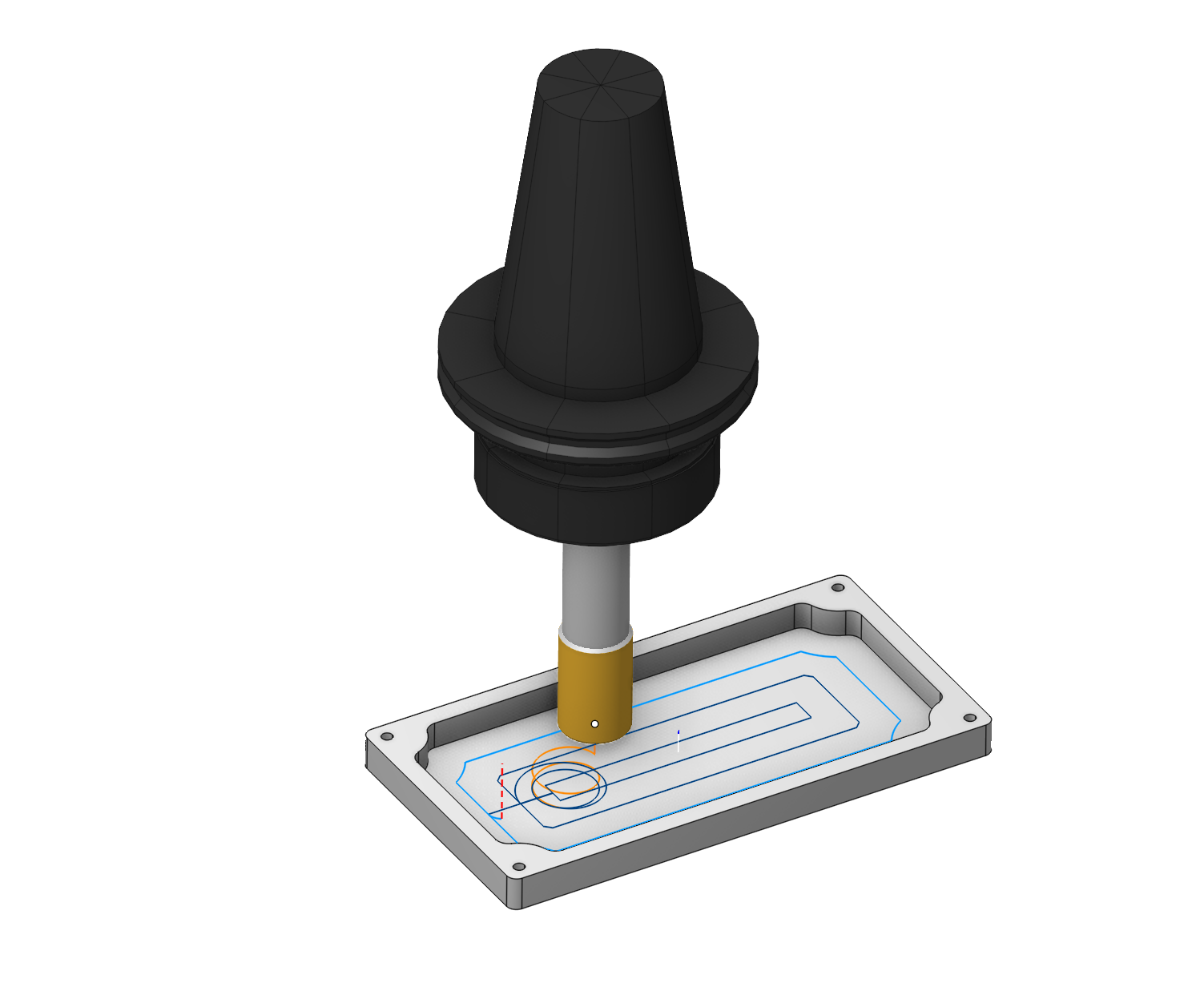

При невозможности подойти снаружи к обрабатываемому участку система автоматически генерирует траекторию врезания инструмента в материал для подхода к первой точке рабочего хода на первом уровне резания. Врезание — это участок траектории, который обеспечивает перемещение инструмента по координате Z в теле заготовки. Врезание производится следующим образом:
Подвод инструмента по координатам: XY - в точку опускания, а по координате Z - на высоту Безопасной плоскости операции.
Вертикальное опускание на ускоренной подаче до Расстояния рабочей подачи.
Вертикальное опускание на подаче подхода до Расстояния отскока.
Врезание по выбранному методу на подаче подхода к точке начала резания.
Начало резания на первом уровне.
В системе доступны следующие методы врезания:
Нет. Установите его, если вы не хотите, чтобы было врезание.

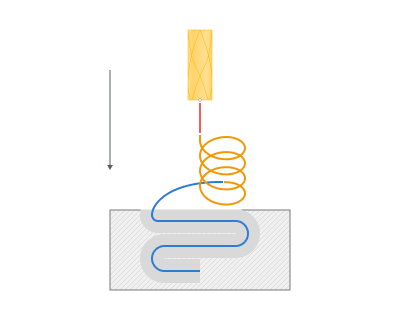

Врезание по спирали. Инструмент совершает движение по окружности, с одновременным опусканием по оси Z, сопряженное в своей последней точке с первой точкой резания. Диаметр окружности определяется системой между Минимальным и Максимальным размером.

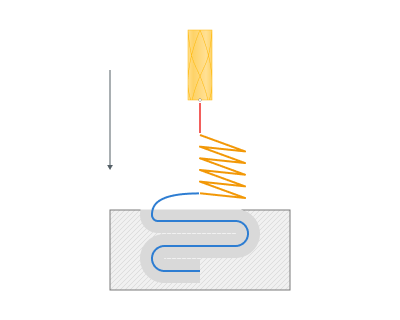

Врезание зигзагом. Инструмент совершает возвратно-поступательное движение вдоль отрезка прямой, сопряженной с первой точкой резания. Длина отрезка определяется системой между Минимальным и Максимальным размером.

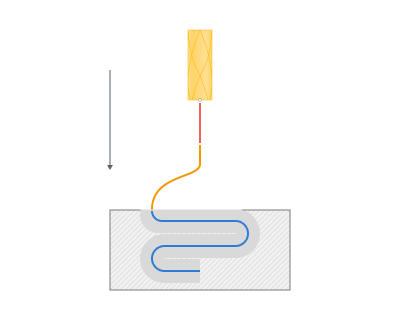

Врезание вдоль кривой. Инструмент подводится к первой точке подхода и движется вдоль кривой, эквидистантной к контуру обрабатываемой поверхности. Конец процесса врезания происходит в первой точке резания.

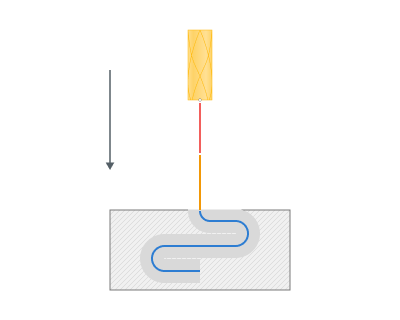

Осевое врезание. Осуществляется по вертикальной прямой в первую точку подхода.

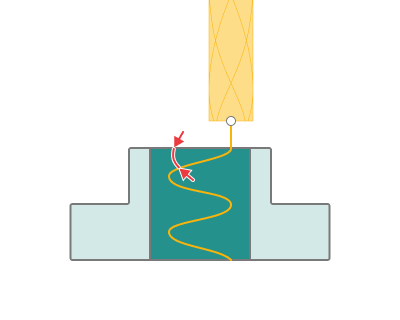

Угол погружения. Угол погружения определяет скорость погружения. Чем больше угол, тем быстрее инструмент погружается в материал.

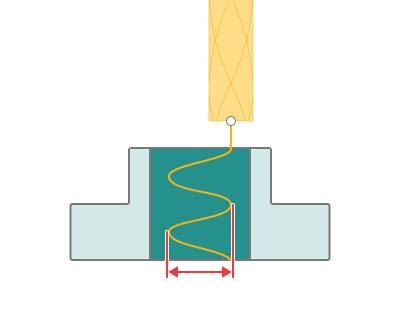

Мин. размер. Минимальный размер погружения определяет:
- минимально допустимый диаметр спирали в спиральных погружениях,
- минимальную амплитуду Зигзага,
- минимальную сторону врезания Вдоль кривой.
Если программное обеспечение CAM не может сформировать врезание выбранного типа с заданным минимальным размером, оно пытается использовать следующий доступный метод врезания. Если больше доступных типов углублений нет, углубление остается необработанным.
Макс. размер. Максимальный размер погружения определяет:
- максимально допустимый диаметр спирали в спиральных погружениях,
- максимальную амплитуду Зигзага,
- максимальную сторону врезания Вдоль кривой.
Когда программное обеспечение CAM не может сформировать врезания по выбранному методу без зарезов с заданным максимальным размером, оно пытается уменьшить размер на величину, указанную в параметре Шаг уменьшения, до тех пор, пока врезание не станет возможным или размер не достигнет минимально допустимого значения, после чего программное обеспечение CAM пытается применить другой метод врезания из списка..
Шаг уменьшения. Параметр определяет величину, на которую программное обеспечение CAM уменьшает размер врезания, если оно не может сформировать углубление без зарезов. Когда программное обеспечение CAM не может сформировать углубление выбранного типа без зарезов с заданным оптимальным размером, оно пытается уменьшить размер на величину, указанную в параметре Шаг уменьшения, до тех пор, пока углубление не станет возможным или размер не достигнет минимально допустимого значения, после чего программное обеспечение CAM пытается применить другой метод врезания из списка.
Радиус скругления.
Вкл.: Место соединения наклонной траектории врезания и горизонтального участка резания сглаживается дугой указанного радиуса.
Выкл.: Место соединения наклонной траектории врезания и горизонтального участка резания не сглаживается.
