Расстояния, используемые в правилах переходов, для переключения скоростей перемещений.
Уровень безоп. перемещ. по воздуху
Нажмите здесь, чтобы развернуть..

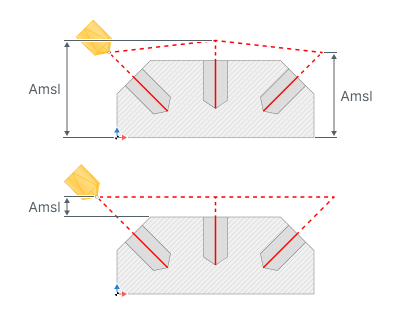

Траектория инструмента продолжается вдоль оси отверстия до Уровень безоп. перемещ. по воздуху. Уровень безоп. перемещ. по воздуху может быть определен как абсолютное расстояние от начала координат ЛСК или как расстояние в приращениях от верхнего уровня детали (плюс заготовка и приспособления)
AMSL - Уровень безоп. перемещ. по воздуху
Расстояние ускоренных перемещений
Нажмите здесь, чтобы развернуть..
Расстояние ускоренных перемещений определяет точку на оси отверстий, в которой должен начаться цикл. Инструмент перейдет в эту точку на холостой подаче. Если включена опция Начинать циклы на уровне безоп. перемещ. по воздуху, то эта точка продлевается до уровня безопасности Уровень безоп. перемещ. по воздуху.
AMSL - Уровень безоп. перемещ. по воздуху RD - Расстояние ускоренных перемещений FD - Расстояние рабочей подачи
Расстояние рабочей подачи
Нажмите здесь, чтобы развернуть..
Расстояние подачи определяет точку на оси отверстия от верхнего уровня отверстия, на которой скорость подачи переключается с быстрой на рабочую. Таким образом, это расстояние используется для избежания столкновения на быстрой подаче.

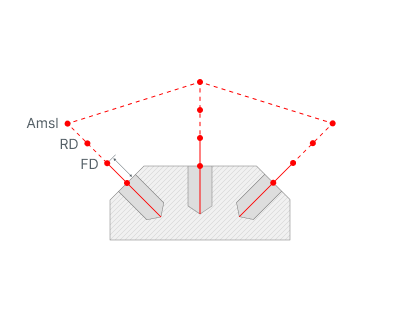

AMSL - Уровень безоп. перемещ. по воздуху RD - Расстояние ускоренных перемещений FD - Расстояние рабочей подачи
