Расстояния для 3D/5D продвинутых операций
Область применения:
Расстояния, используемые в правилах переходов, для переключения скоростей перемещений.
Расстояние рабочей подачи.
Расстояние(вдоль оси инструмента) от включения подачи подхода до переключения на рабочую подачу.

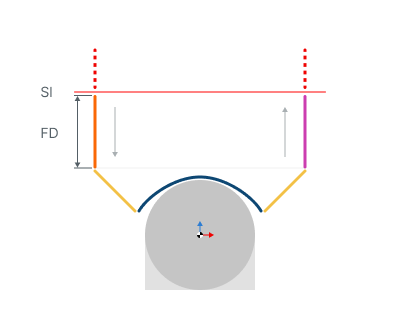

SL - Безопасный уровень
FD - Расстояние рабочей подачи
Включение подачи подхода происходит при движении к заготовке от Поверхности безопасности или от Расстояния ускоренного хода. В пределах расстояния FD действует подача подхода. Переключение на рабочую подачу происходит на уровне рабочих проходов или когда начинается движение подхода с подачей врезания. Значение FD можно установить:
в единицах длины от точки начала врезания;
относительно уровня заготовки в единицах длины;
в процентах от диаметра инструмента;
в процентах от расстояния между проходами.
Расстояние ускоренных перемещений.
Это расстояние от обрабатываемой детали, до которого выполняются перемещения подвода в начале обработки или перемещения отвода после ее завершения.

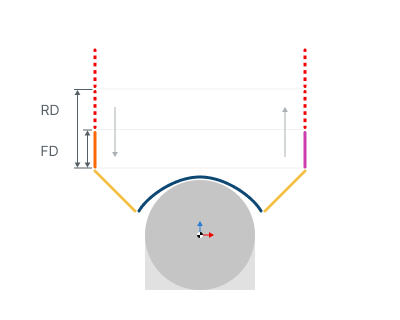

FD - Расстояние рабочей подачи
RD - Расстояние ускор. перемещений
Данный метод выступает как альтернативный способ задания уровней входа/выхода или уровней переходов для инструмента вместо использования безопасной поверхности.
Важное условие: Расстояние ускоренных перемещений должно превышать Расстояние рабочей подачи.
Макс высота отвода
Это самое большое расстояние, которое инструмент может пройти вдоль своей оси на ускоренном ходу.

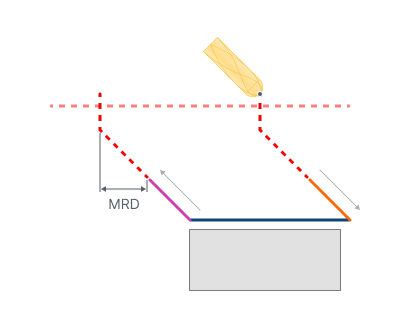

Вкл.: Переходы и подходы осуществляются в направлении оси инструмента на расстояние параметра, затем перемещение к плоскости безопасности осуществляется вертикально.

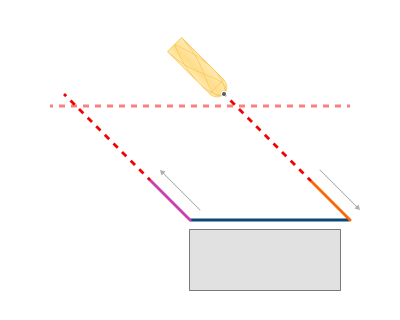

Выкл.: Переходы и подходы осуществляются в направлении оси инструмента к плоскости безопасности.
Выкл Вкл
MRD - Макс высота отвода
Безоп. расстояние перемещений по воздуху
При использовании типа переходов Расстояние ускоренных перемещений, проверяется расстояние между инструментом и заготовкой в направлении оси инструмента. В местах, где это расстояние меньше, чем Безопасное расстояние перемещений по воздуху, инструмент снова поднимается на высоту Расстояния ускоренных перемещений. Таким образом, для этого типа переходов, Безопасное расстояние перемещений по воздуху - это минимальное расстояние между инструментом и заготовкой, в то время как Расстояние ускоренных перемещений – это максимальное расстояние между инструментом и заготовкой..
