Ротационная послойная операция
Область применения:

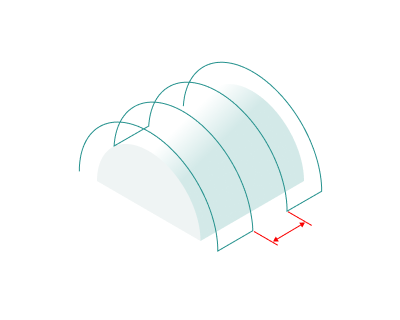

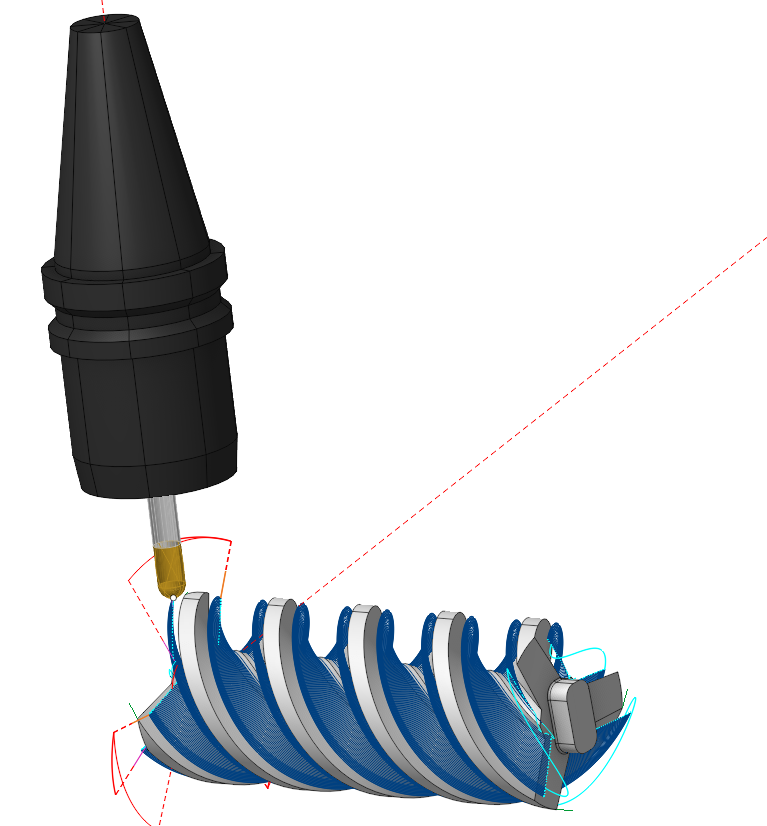

Основана на операции 5D по поверхностям и настроена для ротационной обработки таких моделей как шнеки и тела вращения. Она доступна для использования в 4X и 5X конфигурациях, но в ней блокированы многие из стратегий пятикоординатной обработки, углы наклона инструмента, функции избегания сингулярности и отклонения осей. Предустановлена только стратегия Вокруг оси вращения и Ориентация инструмента установлена только К поворотной оси. Таким образом, проходы траектории инструмента генерируются как сечения обрабатываемых поверхностей через заданный Шаг цилиндрами с осью, заданной как Поворотная ось. При пустой Рабочей зоне, будет производиться обработка всей модели.
Рабочее задание:
Обрабатываемые поверхности. Выберите поверхности детали в качестве рабочего задания. Траектория будет строиться на выбранных поверхностях.
Поверхности для проецирования. Поверхности, предназначенные для обработки и на которые переносится траектория, при включении опции Проецировать траекторию на деталь во вкладке Стратегия.

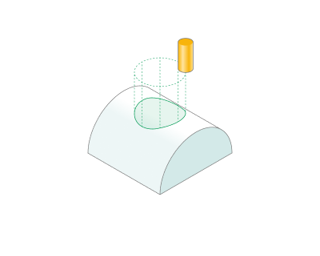

Рабочая зона. Определяет области детали, ограниченные 2D геометрией, внутри которых должны быть сформированы рабочие проходы. Можно выбрать нормаль к области, ограниченной Рабочей зоной. Узнать больше.
Зона ограничений. В дополнение к Рабочей зоне можно выделить Зону ограничений, в виде областей детали, ограниченных кривыми и ребрами, которые не должны быть обработаны на текущей операции. Узнать больше.
Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.
Удалить. Удаляет выбранный элемент из списка.
Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше
Стратегия:

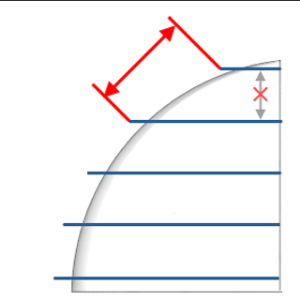

Адаптивный шаг:
Данный параметр изменяет расстояния между проходами инструмента соответственно радиусам кривизны поверхности и инструмента так, чтобы оставалась постоянная величина гребешка после обработки поверхности. Узнать больше.
Тип фрезерования:
Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично . Узнать больше. Эта группа параметров работает аналогично как в Черновой послойной операции . Узнать больше.
Сортировка:
Управляет порядком прохождения проходов траектории инструмента при обработке поверхности. Эта группа параметров работает аналогично как в операции 5D по поверхностям . Узнать больше.

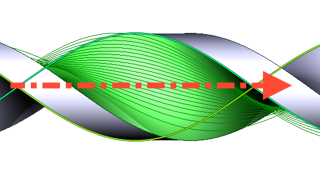

Поворотная ось:
Ось секущих цилиндров, которые используются для построения линий траектории инструмента.
Рабочая зона:
Позволяет дополнительно модифицировать рабочую область, изначально выбранную на вкладке Рабочее задание.
Сглаживание углов:
При резкой смене направления движения инструмента станок выполняет торможение перед разворотом, а затем заново выполняется разгон. Указанный факт приводит к вибрациям, быстрому износу инструмента и станка. Проблема может быть решена, если траектория не будет иметь изломов или их количество будет минимальным. Для этого в системе имеется функция скругления траектории заданным радиусом при обработке внутренних углов модели. Эта группа параметров работает аналогично как в операции 5D по поверхностям . Узнать больше.
Черновые проходы:
Траектория инструмента смещается на величину толщины Черновых проходов. Дополнительные проходы добавляются в контур по указанному в параметрах значению с указанным количеством шагов. Эта группа параметров работает аналогично как в операции 5D по поверхностям . Узнать больше.
Проецировать траекторию на деталь.
Установка флага позволяет выполнить построение траектории обработки поверхностей, установленных в Рабочем задании как Поверхности для проецирования путем переноса траектории, полученной для Обрабатываемой поверхности, на Поверхности для проецирования.
При установке флага, в качестве Обрабатываемой поверхности необходимо указать не поверхности на детали, которые должны быть непосредственно обработаны (фрезеруемые поверхности), а поверхности на вспомогательной геометрии, которую можно получить, например, дополнительными построениями в CAD-модуле. Эти поверхности должны быть расположены относительно фрезеруемых поверхностей так, чтобы с них можно было легко проецировать траекторию. Непосредственно обрабатываемые поверхности должны быть объявлены как Поверхности для проецирования.
Обрезка.
Создает возможности для пропуска поверхностей, не предназначенных к обработке, а также для удлинения траектории. Эта группа параметров работает аналогично как в операции 5D по поверхностям . Узнать больше.
Переходы:
Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше
Деталь:
Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше
Заготовка:
Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
