Переходы для операций 3D/5D продвинутая
Область применения:
Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями.

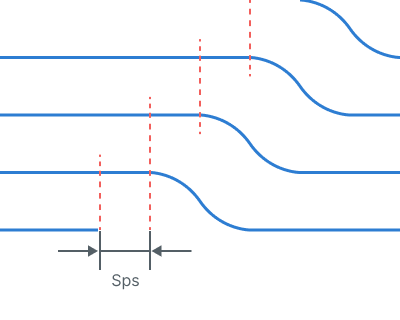

Смещение начальной точки (для аддитивных операций).
Смещение начальной точки относительно предыдущего слоя позволяет получить более равномерное распределение участков, где начинается или заканчивается подача материала и где качество формируемой поверхности обычно хуже.
Примечание. Для операции "Неплоская печать" этот параметр доступен, если только параметр "Начальные точки" на вкладке "Стратегия" имеет значение "Автоматически" или "Вручную для первых слоев".
Sps - Смещение начальной точки
Тип подхода/отхода.
Определяет общее правило захода инструмента для первого реза и выхода его из последнего реза.

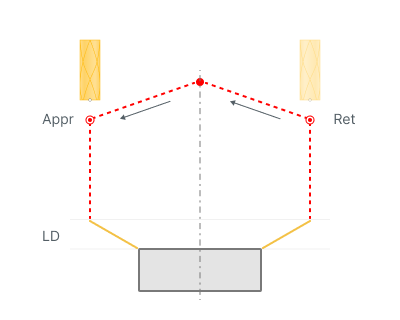

Прямой.
При таком правиле заход к детали осуществляется:
1. Позиция смены инструмента
2. Подвод (Appr)
3. Подходы (Если они включены) (LD)
Выход осуществляется в обратном порядке:
1. Подходы (Если они включены) (LD)
2. Отвод (Ret)
3. Позиция смены инструмента

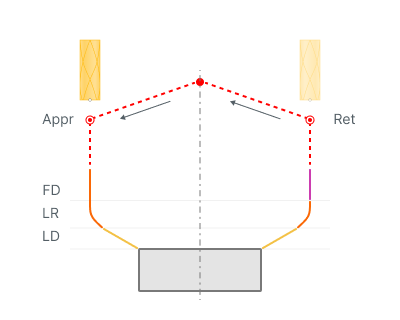

Расстояние рабочей подачи.
При таком правиле заход к детали осуществляется:
1. Позиция смены инструмента
2. Подвод (Appr)
3. Расстояние рабочей подачи (FD)
4. LR - Радиус перехода (Зависит от типа Подхода. Если Подход расположен вертикально, то как правило дуга не строится)
5. Подходы (Если они включены) (LD)
Выход осуществляется в обратном порядке:
1. Подходы (Если они включены) (LD)
2. LR - Радиус перехода (Зависит от типа Подхода. Если Подход расположен вертикально, то как правило дуга не строится)
3. Расстояние рабочей подачи (FD)
4. Отвод (Ret)
5. Позиция смены инструмента

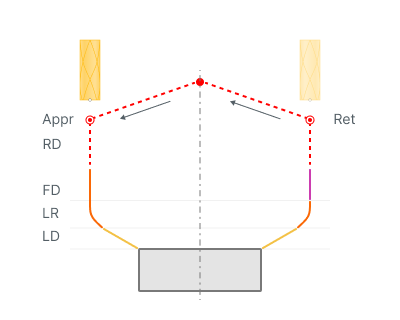

Расст. ускорен. перемещения.
При таком правиле заход к детали осуществляется:
1. Позиция смены инструмента
2. Подвод (Appr)
3. Расстояние ускор. перемещений (RD)
4. Расстояние рабочей подачи (FD)
5. LR - Радиус перехода (Зависит от типа Подхода. Если Подход расположен вертикально, то как правило дуга не строится)
6. Подходы (Если они включены) (LD)
Выход осуществляется в обратном порядке:
1. Подходы (Если они включены) (LD)
2. LR - Радиус перехода (Зависит от типа Подхода. Если Подход расположен вертикально, то как правило дуга не строится)
3. Расстояние рабочей подачи (FD)
4. Расстояние ускор. перемещений (RD)
5. Отвод (Ret)
6. Позиция смены инструмента

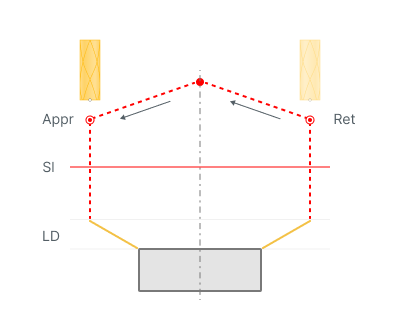

Пов-ть безопасности.
При таком правиле заход к детали осуществляется:
1. Позиция смены инструмента
2. Подвод (Appr)
3. Безопасный уровень (Sl)
4. Расстояние рабочей подачи (FD)
5. LR - Радиус перехода (Зависит от типа Подхода. Если Подход расположен вертикально, то как правило дуга не строится)
6. Подходы (Если они включены) (LD)
Выход осуществляется в обратном порядке:
1. Подходы (Если они включены) (LD)
2. LR - Радиус перехода (Зависит от типа Подхода. Если Подход расположен вертикально, то как правило дуга не строится)
3. Расстояние рабочей подачи (FD)
4. Безопасный уровень (Sl)
5. Отвод (Ret)
6. Позиция смены инструмента

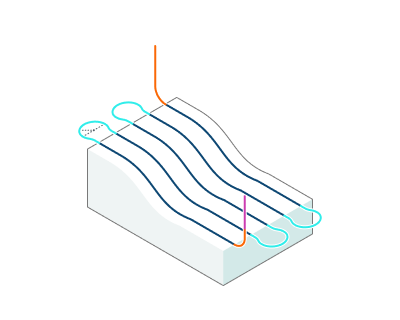

Тип коротких переходов/Тип длинных переходов.
Определяет правило перехода между рабочими ходами.
Прямой. Переходы состоят из коротких прямых линий.

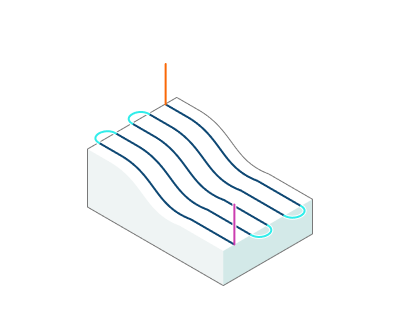

Гладкий. Переходы - состоят из гладких сплайнов.

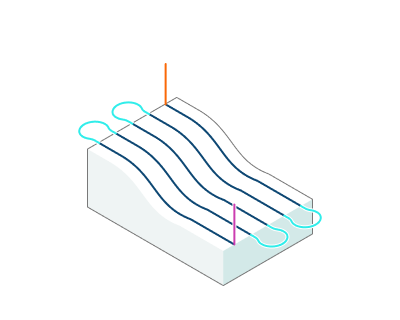

Высокоскоростной. Переходы состоят из гладких линий таким образом, что Радиус перехода нигде не превышен.

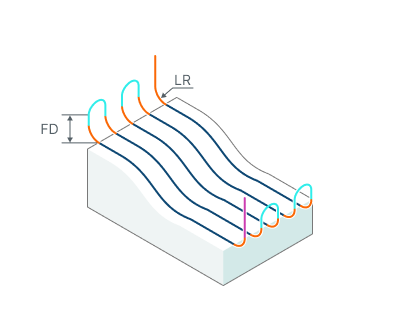

Расстояние рабочей подачи. Инструмент поднимается на высоту Расстояние рабочей подачи, затем переходит к следующему проходу. Кроме того переходы могут быть сглажены Радиус перехода.
FD - Расстояние рабочей подачи
LR - Радиус перехода

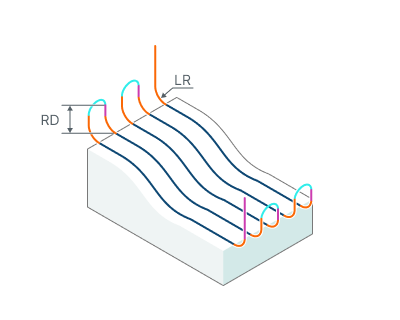

Расст. ускорен. перемещения.
Переходы осуществляются через Радиус перехода и Расстояние ускор. перемещений.
RD - Радиус перехода
LR - Расстояние ускор. перемещений

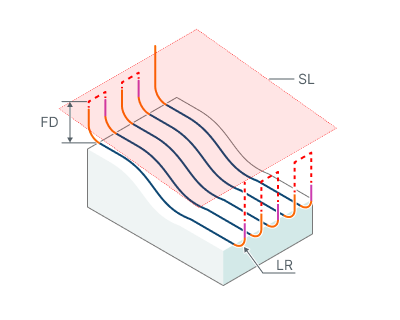

Пов-ть безопасности.
Переходы осуществляются через Радиус перехода + Расстояние рабочей подачи до Безопасный уровень.
LR - Радиус перехода
FD - Расстояние рабочей подачи
SL - Безопасный уровень

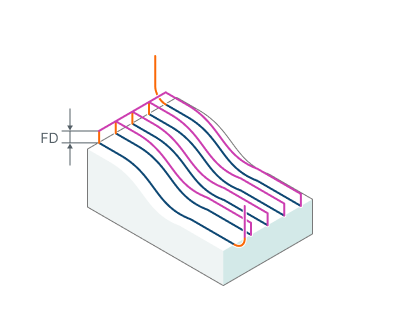

По смещенной поверхности.
Работает как смещение обрабатываемой поверхности на расстояние Расстояние рабочей подачи. Работает с типом фрезерования: Попутное, Встречное.
FD - Расстояние рабочей подачи

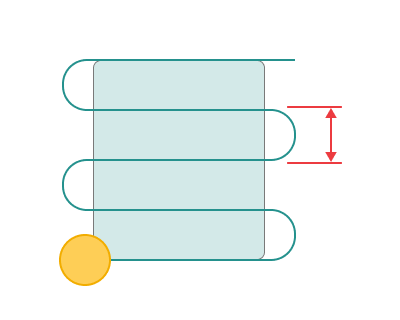

Макс длина короткого перехода. Устанавливает максимальное расстояние, при котором переходы считаются короткими.

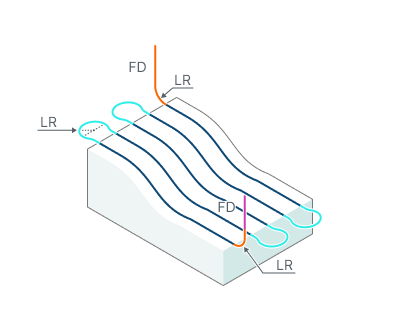

Радиус перехода.
Радиус перехода задает радиус сглаживания для
- Перехода Высокоскоростной
- Расстояние рабочей подачи (зависит от типа Подхода. Если Подход расположен вертикально, то как правило дуга не строится)
FD - Расстояние рабочей подачи
LR - Радиус перехода

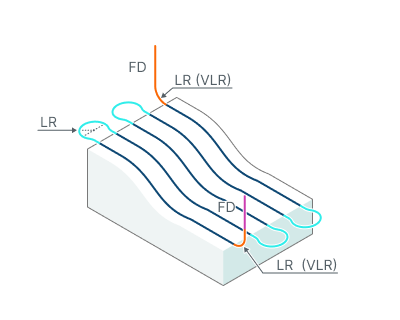

Вертикальный радиус подхода.
Параметр Вертикальный радиус подхода в сочетании с Радиусом перехода расширяет зону соединения, включая вертикальное смещение, позволяя выполнять переходы «Прыжок лягушки».
FD - Расстояние рабочей подачи
LR - Радиус перехода
VLR - Вертикальный радиус подхода
