Черновая ротационная операция
Область применения:
Черновая ротационная - это четырехкоординатная операция для непрерывной черновой обработки, удаляющая материал заготовки слой за слоем. Она схожа с Черновой послойной операцией с тем отличием, что слои обработки представляют собой не плоскости, а концентрические цилиндры с осью, лежащей на Поворотной оси.
Рабочее задание:
Кривая спирали. Кривая, необходимая для указания угла спирали для стратегии Угол по кривой.
Верхний уровень. Указание верхнего уровня по элементам модели. Этот уровень определяет наибольший радиус на модели, где имеют место рабочие проходы. Узнать больше.
Нижний уровень. Указание нижнего уровня по элементам модели. Этот уровень определяет наименьший радиус на модели, где имеют место рабочие проходы. Узнать больше.
Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.
Удалить. Удаляет элемент из списка
Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше
Стратегия:
Рабочая зона.
Позволяет дополнительно модифицировать рабочую область, изначально выбранную на вкладке Рабочее задание.

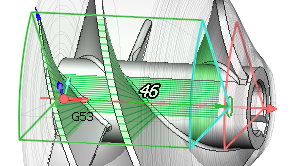

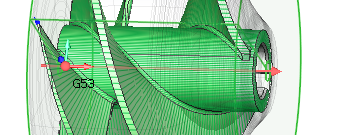

Поворотная ось. Вектор оси инструмента направлен от заданной Поворотной оси. Расположение поворотной оси, относительно которой рассчитывается операция, может быть указано в инспекторе свойств. Можно изменить Поворотную ось интерактивно в графическом окне, используя стрелку, или выбрать ее из выпадающего меню.
Если в выпадающем списке выбрано одно из значений СК заготовки (Глобальная СК) X, СК заготовки (Глобальная СК) Y, СК заготовки (Глобальная СК) Z, то ось вращения будет ориентирована вдоль соответствующей оси системы координат.
Направление. Если выбрано значение СК заготовки (Глобальная СК) (0,0,0), то ориентация поворотной оси определяется произвольным вектором, координаты которого задаются в группе Направление. Можно задать направляющие косинусы относительно каждой оси.
Начало. В полях группы Начало задаются координаты точки, которая служит началом координат выбранной поворотной оси.
Базовая система координат. Переключает координатную систему поворотной оси между глобальной системой координат и системой координат заготовки.
Мин. осевое положение. Это минимальное расстояние, отсчитанное от Начала, где имеют место проходы инструмента. В режиме Авто этот параметр рассчитывается по габаритам заготовки.
Макс. осевое положение. Это максимальное расстояние, отсчитанное от Начала, где имеют место проходы инструмента. В режиме Авто этот параметр рассчитывается по габаритам заготовки.
Угловая область. Это сектор, ограниченный Начальным и Конечным углами, где происходит обработка. Изменить размеры рабочей зоны можно перетаскиванием мышью соответствующей стороны сектора в графическом окне или заданием точного числового значения в текстовом поле, которое появляется на размерной линии.
Начальный угол. Начальный угол области.
Конечный угол. Конечный угол области.
Форма траектории:
Определяет формат вывода траектории.
Траектория может быть представлена в одной из следующих форм:

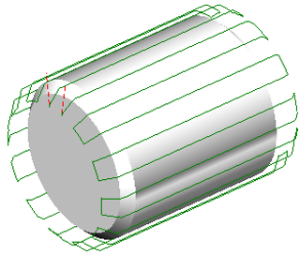

Линии. При выборе этого пункта рабочие ходы получаются как линии пересечения обрабатываемых поверхностей и плоскостей, проходящих через Поворотную ось.

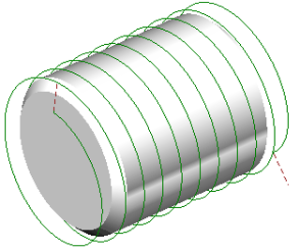

Окружности. При выборе этого пункта рабочие ходы получаются как линии пересечения обрабатываемых поверхностей и плоскостей, перпендикулярных к Поворотной оси.

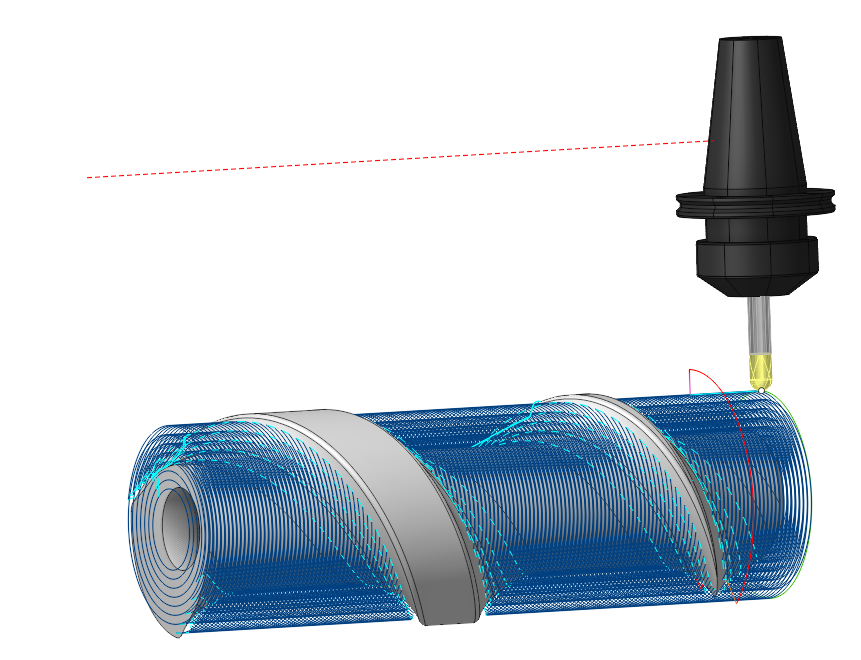

Спирали. Рабочие ходы будут иметь форму непрерывной спирали. Такая стратегия хорошо подходит для обработки таких деталей как шнеки и крыльчатки.
Шаг. Расстояние между проходами инструмента вдоль поворотной оси.
Осевое направление. В зависимости от значения параметра Форма траектории он определяет либо направление самих рабочих ходов, либо порядок следования нескольких рабочих ходов. В случае спирали, шаг которой совпадает с шагом обработки, данный параметр влияет на направление закручивания спирали.
Прямое. Направление проходов инструмента соответствует направлению вектора Поворотной оси.
Обратное. Направление проходов инструмента противоположно направлению вектора Поворотной оси.
Шаг спирали. Определяет параметры траектории спиральных проходов. Шаг спирали может быть как положительной, так и отрицательной величиной. Знак шага определяет направление закручивания спирали.

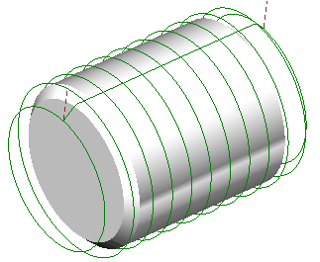

Одинаковый с шагом обработки. Получается одна спираль.

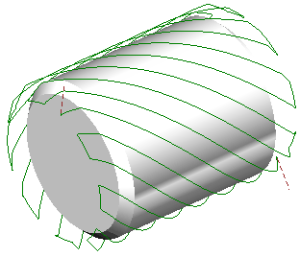

мм, %D инстр, Угол. Может быть задан произвольным значением в виде абсолютной величины, в процентах от диаметра инструмента, либо углом подъема витков спирали в градусах. Если шаг спирали не равен Шагу обработки, то получается серия спиралевидных проходов, отстоящих друг от друга на величину Шага обработки.
Угол по кривой. Автоматически определяет угол наклона спирали на основе кривой из Рабочего задания.
Использовать гибкую ось. При установке флага, ось, относительно которой формируются рабочие ходы, в каждом из сечений будет автоматически рассчитываться как средняя арифметическая точка центров кривизны профилей данного сечения. В результате траектория получается равномерной, без разрывов, с правильным изменением ориентации оси инструмента относительно детали. Опция применяется для обработки деталей типа «коленчатый вал», в которых имеется явная осевая асимметрия отдельных участков.
Тип фрезерования.
Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Узнать больше..
Параметры Типа фрезерования такие же, как и в Черновой послойной операции. Узнать больше.
Точка контакта инструмента.
Точка контакта инструмента (TCP) — это определенное место на режущем инструменте, которое определяет основную точку взаимодействия между инструментом и поверхностью заготовки или геометрическими объектами во время операций обработки.
Эта группа параметров работает аналогично как в операции 5D по поверхностям. Узнать больше
Сортировка.
Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.

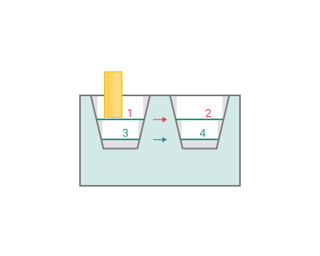

По слоям. Один слой обрабатывается по очереди в каждом профиле, перед тем как прейти к обработке следующего слоя.

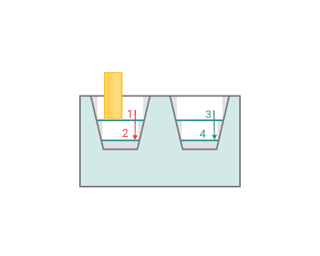

По строкам. Все слои одного профиля полностью обрабатываются перед тем как перейти к обработке следующего профиля.
Смещение.

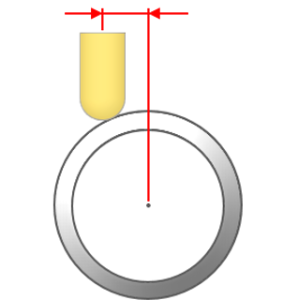

Точка, к которой ориентирован инструмент, может быть смещена относительно Поворотной оси. Это выполняется Для снижения эффекта ухудшения условий резания в месте контакта инструмента с заготовкой. Смещение может задаваться либо абсолютным значением, либо в процентах от диаметра инструмента. Оно может принимать положительные и отрицательные значения.
Уровни обработки.
Определяет диапазон обработки по оси инструмента.

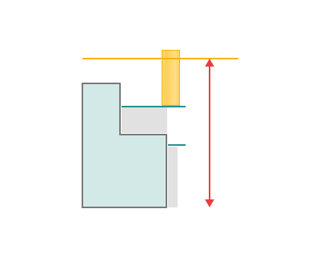

Шаг в глубину. Материал, снятый за один проход вдоль оси инструмента между Верхним и Нижним уровнями. Если шаг задан количеством слоев, то будет выполнено столько дополнительных проходов, сколько указано. Если же шаг задан расстоянием или в процентах от диаметра инструмента, то количество слоев определяется как припуск деленный на Шаг в глубину.
Равномерный шаг. При установке флага, система распределяет проходы по глубине так, чтобы обеспечить равномерную глубинку резания в пределах снимаемого припуска.

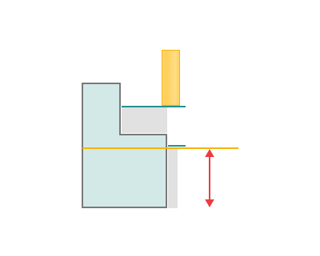

Верхний уровень. Радиус на котором выполняется первый проход инструмента. Верхний уровень обработки можно установить динамически или по размерам. Значение по умолчанию основано на уровне заготовки.
Нижний уровень. Радиус, на котором выполняется последний проход инструмента. Нижний уровень для обработки можно установить динамически или по размерам. Значение по умолчанию основано на уровне заготовки.
Переходы:
Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше
Деталь:
Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше
Заготовка:
Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
