Подчистка углов
Область применения:

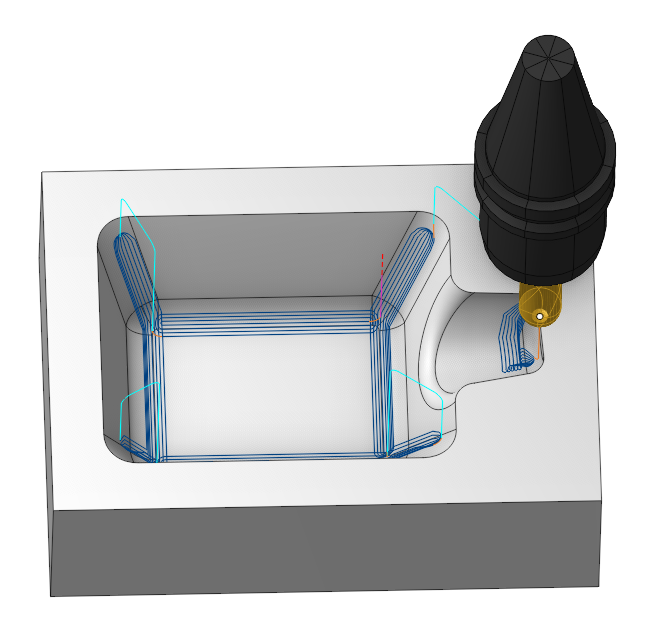

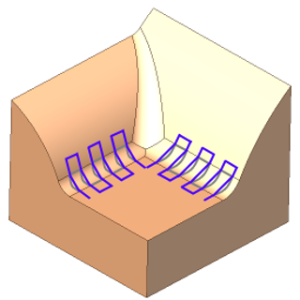

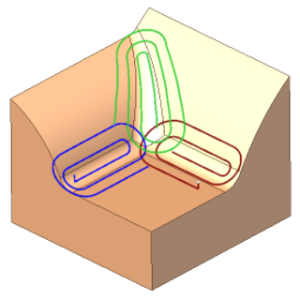

Операция для подчистки на основе заданного диаметра предыдущего инструмента генерирует проходы в местах, где вышеупомянутый инструмент оставил бы недоработанный материал.
Рабочее задание:
Обрабатываемые поверхности. Проходы генерируются только в местах где инструмент касается Обрабатываемых поверхностей. Если обрабатываемые поверхности не заданы, траектория рассчитывается по всей детали.
Рабочая зона. Зоны обработки используются для определения областей детали, которые должны быть подвергнуты операциям черновой и чистовой фрезерной обработки. Узнать больше.
Зона ограничений. Помимо Рабочей зоны в системе можно использовать Зоны ограничения для определения областей, которые не должны быть обработаны в текущей операции. Узнать больше.
Кривая наклона. Это кривая, к которой направлен вектор оси инструмента при задании опции 5-ти осевое преобразование и ориентации инструмента Через кривую.
Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.
Удалить. Удаляет элемент из списка
Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше
Стратегия:
Стратегия:
Группа параметров, определяющих геометрические характеристики процесса обработки.
Ориентация траектории:

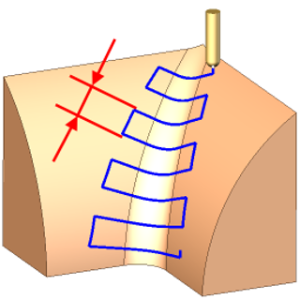

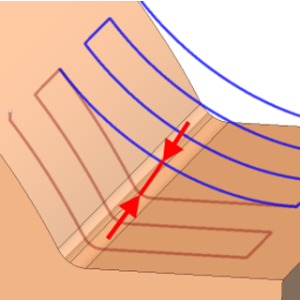

Вдоль. Проходы генерируются параллельно линиям внутренних углов.

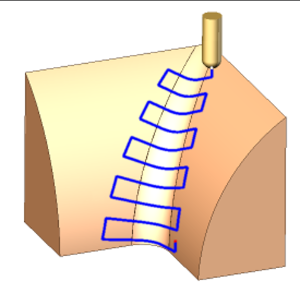

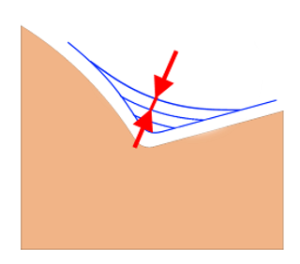

Поперек. Проходы генерируются поперек внутренних углов.

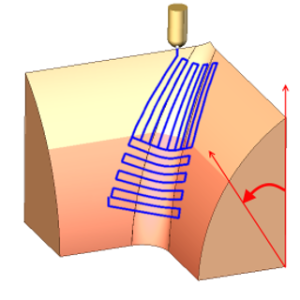

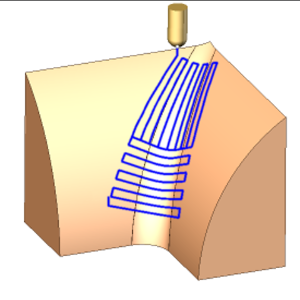

Комбинированная. Для пологих участков генерируются продольные проходы, для крутых - поперечные..

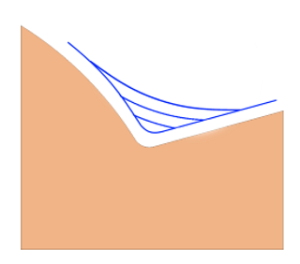

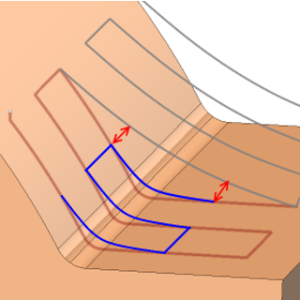

Шаг. Максимально допустимая ширина резания. Узнать больше.

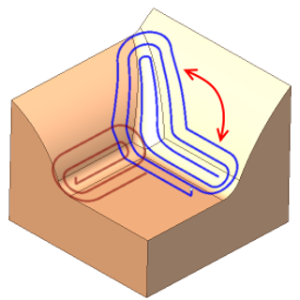

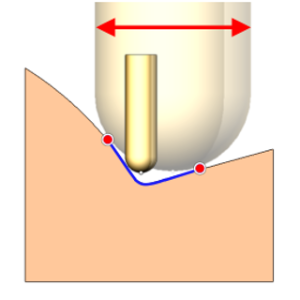

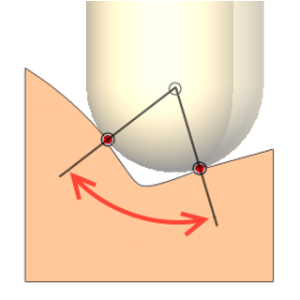

Угол двойного контакта. Параметр используется для отбора ребер модели, обрабатываемых на операции. Это угол между двумя точками в которых имеется одновременное касание поверхностей детали с рабочей частью инструмента. Инструмент будет работать в зонах внутри этого угла.
Диаметр предыдущего инструмента. Диаметр сферической фрезы, используемый для определения остаточного материала, обрабатываемого на данной операции.
Макс. глубина резания. Максимально допустимая глубина реза.
Мин. глубина реза. Минимально допустимая глубина реза.
Черновые ходы. При установке флага генерируются дополнительные черновые проходы:
Черновой шаг. Расстояние между черновыми проходами.
Способ объединения. Определяет порядок прохождения инструментом черновых проходов.

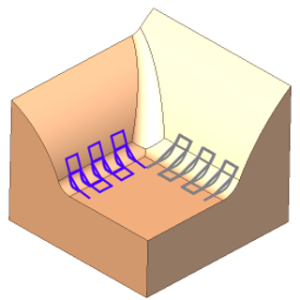

По уровням. Один уровень обрабатывается по очереди в каждом регионе, перед тем как прейти к обработке следующего уровня.
По регионам. Один регион полностью обрабатывается перед тем как перейти к обработке следующего региона.

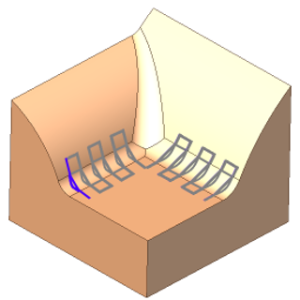

По строкам. Все уровни одной строки полностью обрабатываются перед тем как перейти к обработке следующей строки.
Тип переходов вдоль. Этот параметр появляется если в стратегии обработки присутствуют продольные проходы.

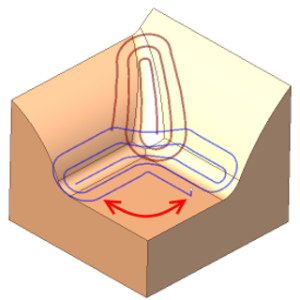

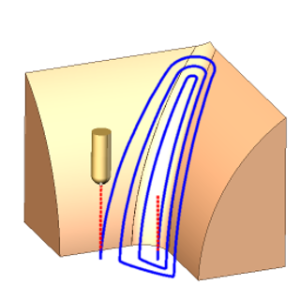

Спираль. Обработка одного региона выполняется траекторией в виде непрерывной спирали.

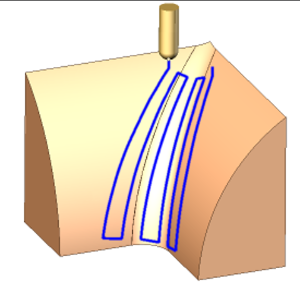

Линейный. Обработка одного региона выполняется проходами вдоль линии угла, с переходами между проходами.
Угол разграничения Крутой/Пологий. Параметр появляется если выбрана стратегия комбинированных проходов. Этот угол разграничивает понятие крутых и пологих участков.
Тип фрезерования:
Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично . Узнать больше. Эта группа параметров работает аналогично как в Черновой послойной операции . Узнать больше.
Сортировка:
Управляет порядком прохождения проходов траектории инструмента при обработке поверхности .
Объединение:
Управляет объединением траекторий обработки нескольких регионов при наличии такой возможности.
С постоянным Z. Предпочтительно объединяются траектории, расположенные в одной плоскости.
По углу. Предпочтительно объединяются траектории с возможностью плавного углового перехода.
Выкл. Каждый регион обрабатывается по отдельности.
Уровни обработки:
Определяет диапазон обработки по оси инструмента. Узнать больше. Нижний уровень определяется так же, как и в Черновой послойной операции. Узнать больше.
5-ти осевое преобразование:
Вы можете управлять положением инструмента при применении операции на пятикоординатном станке. Узнать больше. Параметры Ориентации инструмента определяются так же, как в операции 5-ти осевая по поверхностям. Узнать больше.
Обрезка.
Создает возможности для пропуска поверхностей, не предназначенных к обработке, а также для удлинения траектории . Параметры Обрезки такие же, как в Черновой послойной операции. Узнать больше.
Переходы:
Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше
Деталь:
Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше
Заготовка:
Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
