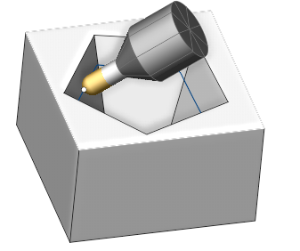

Преобразование траектории инструмента в 5 осей

images/download/attachments/147761191/3in5.png

Данная опция преобразует траекторию инструмента из 3-осевой в 5-осевую в операциях: 3D смещение, Морфинг, Геодезическая. Это позволяет избежать столкновений и использовать инструмент минимальной длины. Может использоваться со сферическим инструментом.

Реализованы следующие типы отклонения оси инструмента:

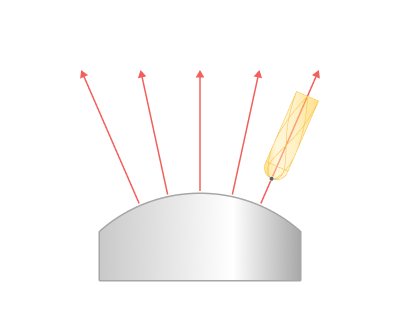

По нормали к поверхности

images/download/attachments/147761191/Normal_to_surface.png

Инструмент ориентирован по нормали к поверхности обработки. Кроме того, могут быть применены углы Опережения и Наклона для дальнейшего наклона инструмента вдоль или поперек от направления резания.

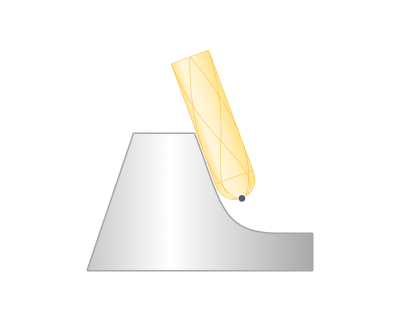

Боковой поверхностью

images/download/attachments/147761191/Flank.png

Поверхности обрабатываются боковой частью инструмента (цилиндрическая часть для цилиндрической фрезы). Также могут быть применены углы Опережения и Наклона.

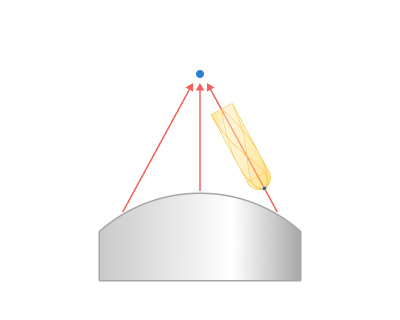

К точке

images/download/attachments/147761191/Through_point.png

Ось инструмента направлена на указанную точку.

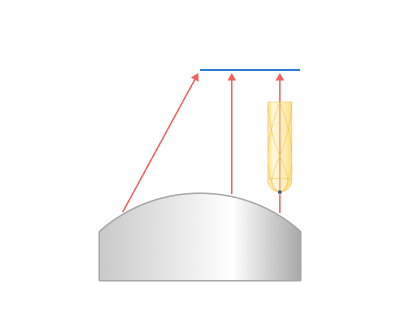

К кривой

images/download/attachments/147761191/Through_curve.png

Ось инструмента направлена на ближайшую точку Кривой наклона. Кроме того может быть применен угол Опережения для дальнейшего наклона инструмента от кривой.

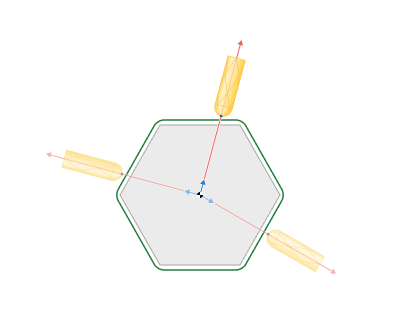

К оси вращения

images/download/attachments/147761191/To_rotaty_axis_Surfacing.png

Ось инструмента направлена к оси вращения так же, как в Ротационной обработке. С помощью Бокового угла можно наклонить инструмент вдоль оси вращения. Так же можно применить угол Наклона для наклона инструмента поперек оси вращения.

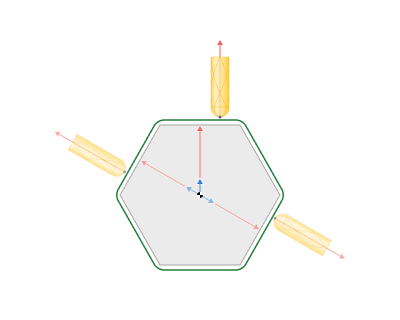

Перпендикулярно к траектории

images/download/attachments/147761191/Perpendiculat_to_Toolpath_Surfacing.png

Ось инструмента ориентирована перпендикулярно к касательной траектории и одновременно перпендикулярно к оси вращения. С помощью Бокового угла можно наклонить инструмент вдоль оси вращения, а с помощью Расстояния сглаживания сгладить наклонение оси инструмента.


4-осевая обработка с осью вращения

Функция Поворотная ось позволяет превратить 5-осевую траекторию в 4-осевую посредством блокировки одного из компонентов (X, Y, Z) или направления оси инструмента.


Пределы углов поворота

Пределы вокруг осей

images/download/attachments/147761191/imageView_%282%29.png

С помощью этой опции вы можете ограничить инструмент на плоскости XY, плоскости XZ или YZ между двумя углами.

Конусные ограничения

images/download/thumbnails/147761191/imageView_%281%29.png

С помощью этой опции вы можете ограничить инструмент по углу вдоль одной оси между двумя конусами.
