Морфинг

images/download/attachments/147761119/image2024-3-26_11-27-9.png


Область применения:

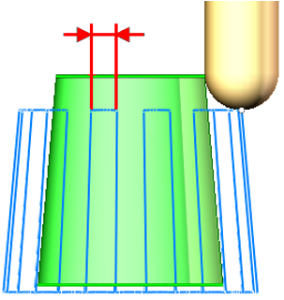

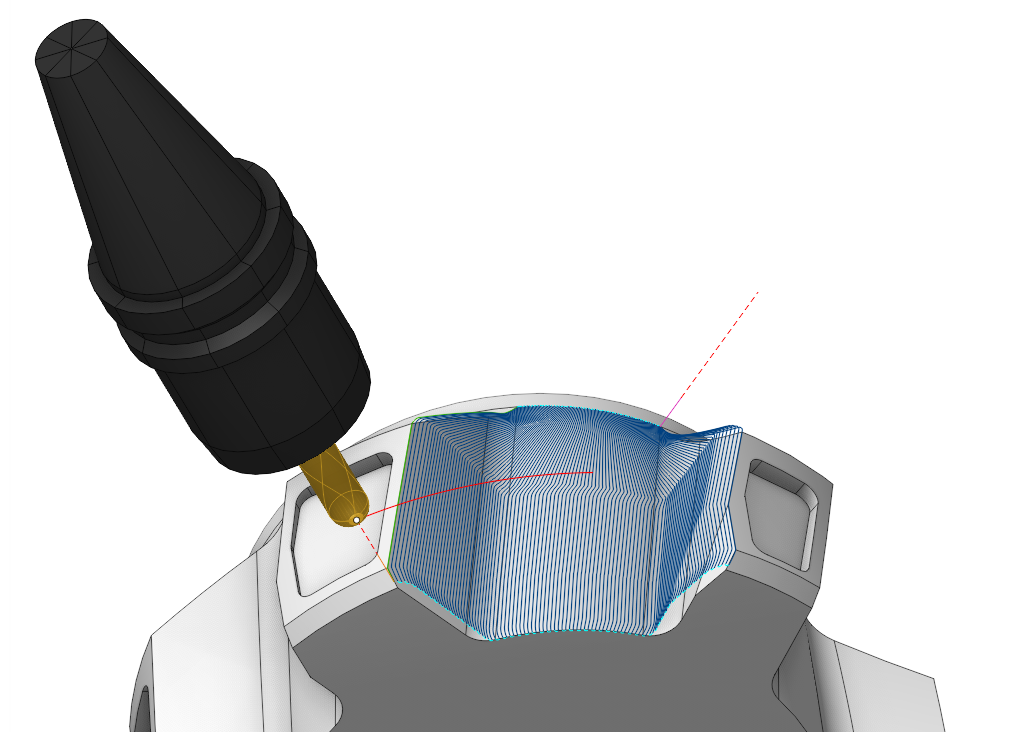

Проходы траектории инструмента получаются как линии, расположенные друг от друга на заданном расстоянии, и имеющие форму, образованную в результате плавного перехода от первой заданной кривой ко второй.

Рабочее задание:

Обрабатываемые поверхности. Используются для ограничения зоны обработки. Морфинг генерирует проходы только там, где имеет место контакт инструмента с обрабатываемыми поверхностями. При этом проходы строятся не между Первой и Второй кривой, а между двумя кривыми контакта инструмента с обрабатываемыми поверхностями, ближайшими к Первой и Второй кривой.

Первая кривая. Это начальная из двух линий, между которыми генерируются проходы инструмента.

Вторая кривая. Это конечная из двух линий, между которыми генерируются проходы инструмента.

Линии синхронизации используются для улучшения качества морфинга в сложных случаях, особенно при обработке замкнутых контуров. Линия синхронизации указывает соответствующие друг-другу точки на Первой и Второй кривой. В качестве Линий синхронизации можно использовать любые кривые, в том числе 2D геометрию и ребра детали. Линии синхронизации необязательно должны точно начинаться и заканчиваться на кривых, достаточно грубого приближения.

Кривая наклона. Это кривая, к которой направлен вектор оси инструмента при задании опции 5-ти осевое преобразование и ориентации инструмента Через кривую.

Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.

Удалить. Удаляет выбранный элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше


Стратегия:

Стратегия:

Группа параметров, определяющих геометрические характеристики процесса обработки.

Тип фрезерования:

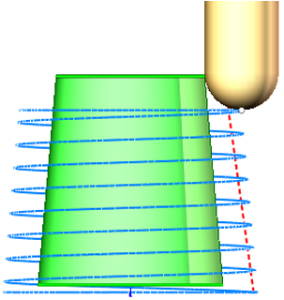

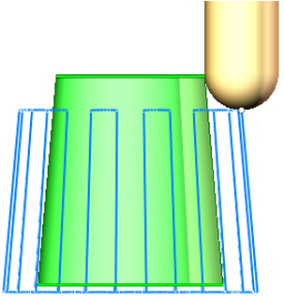

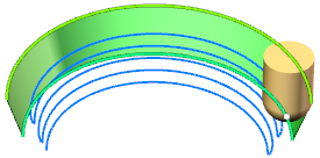

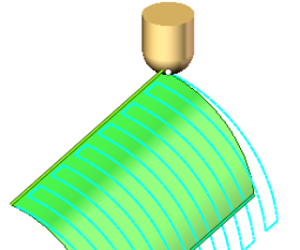

Позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Узнать больше.

Параметры, определяющие Тип фрезерования, такие же, как в Черновой послойной операции. Узнать больше.

Сортировка:

Организует прохождение траектории инструментом при обработке поверхности.

Начальная точка. Установка флага позволяет пользователю ввести координаты начальной точки, вблизи которой будут начинаться рабочие проходы

Обработка изнутри

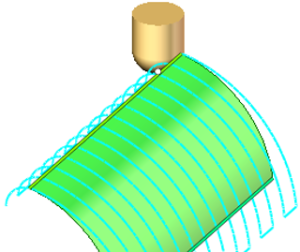

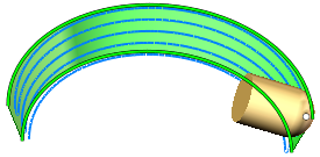

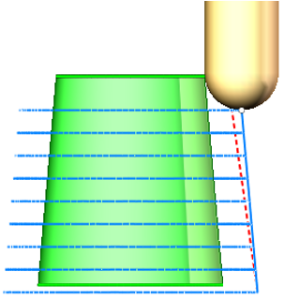

Параметр позволяет обрабатывать внутренние поверхности детали (проецировать траекторию на внутренние поверхности детали). Эта группа параметров работает аналогично операции 5D по поверхностям. В разделе Рабочая зона. Узнать больше

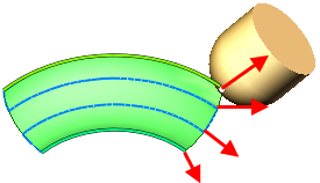

Ориентация оси инструмента:

5-ти осевое преобразование:

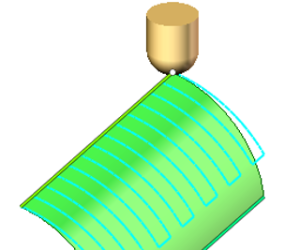

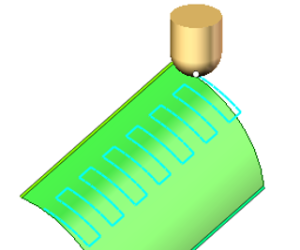

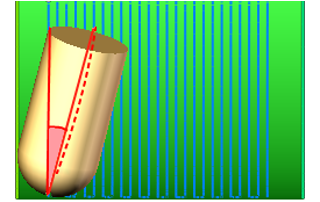

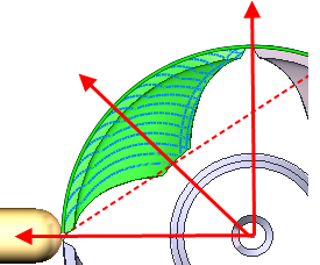

Вы можете управлять положением инструмента при применении операции на пятикоординатном станке. Узнать больше.

Параметры Ориентации инструмента определяются так же, как в операции 5-ти осевая по поверхностям. Узнать больше.

Пределы углов поворота:

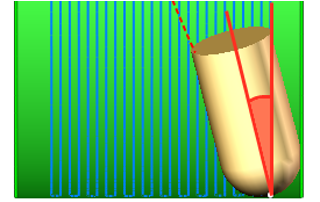

При установленном флаге и включенной опции 5-ти осевое преобразование задает предельные значения углов расположения инструмента относительно осей. Параметры, устанавливающие Пределы углов поворота такие же, как в операции 5-ти осевая по поверхностям. Узнать больше.

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке. Параметры Обрезки такие же, как в Черновой послойной операции. Узнать больше.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
