5D Черновая послойная
Область применения:

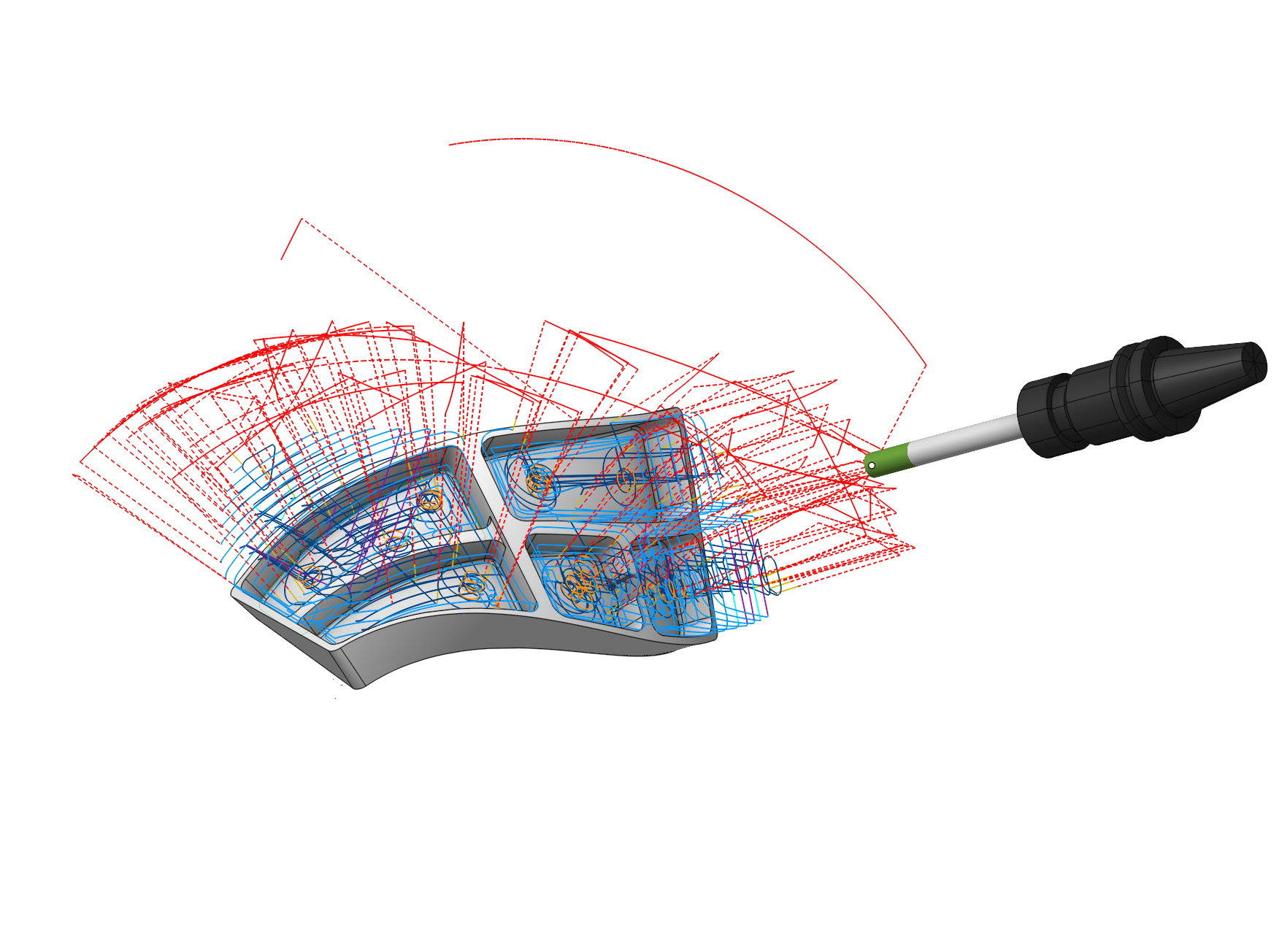

Специализированная операция для обработки карманов с криволинейной поверхностью дна, на основе Черновой послойной операции.
Рабочее задание:
Поверхность пола. Управляющая поверхность. В ее качестве обычно принимается поверхность дна кармана.
Кривая рабочей зоны. Зоны обработки используются для определения областей детали, которые должны быть подвергнуты операциям черновой и чистовой фрезерной обработки. В данной операции для определения рабочей зоны может применяться только замкнутая кривая. Узнать больше.
Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.
Удалить. Удаляет элемент из списка
Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше
Стратегия:
Стратегия обработки:
Этот параметр позволяет пользователю добиться того, чтобы траектория инструмента выглядела параллельной, равноудаленной или другой при выполнении операций обработки карманов. Эта группа параметров работает аналогично Черновой послойной операции. Узнать больше.
Уровни обработки:
Определяет диапазон обработки по оси инструмента.

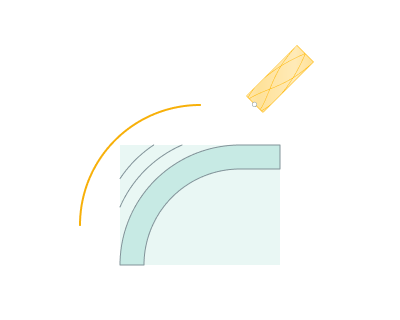

Автомат. верхний уровень. При установленном флаге, верхний уровень рассчитывается автоматически на основе учета заготовки.
Некоторые параметры из этой группы работают аналогично Черновой послойной операции. Узнать больше.
Сторона обработки:
Задается допустимая сторона поверхности для обработки.

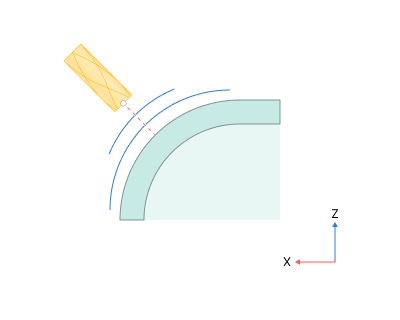

Передняя. Инструмент может выполнять обработку только со стороны положительного направления вектора нормали к поверхности.

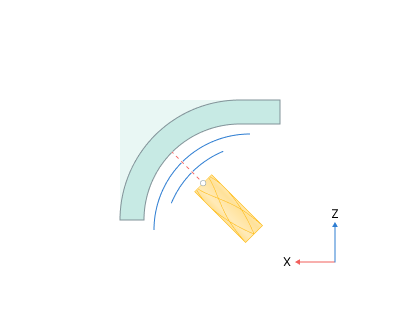

Обратная. Инструмент может выполнять обработку только со стороны противоположной вектору нормали к поверхности.
Глубина резания:

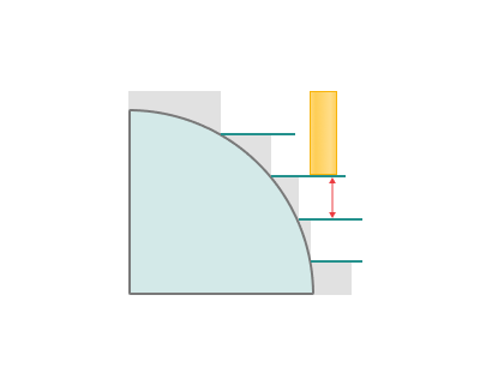

Материал, снятый за один проход вдоль оси инструмента между Верхним и Нижним уровнями.
Тип фрезерования:
Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично Черновой послойной операции. Узнать больше.
Переходы:
Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше
Деталь:
Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше
Заготовка:
Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
