Спиральная операция
Область применения:

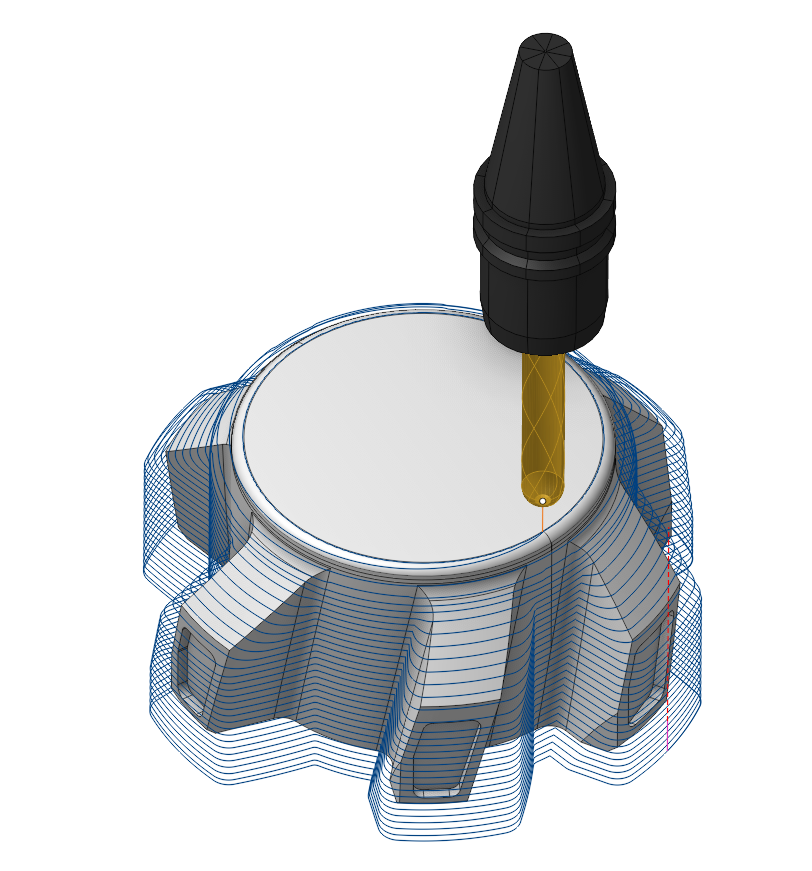

Операция создает непрерывную спиральную траекторию, которая проходит с заданным вертикальным шагом между верхним и нижним уровнями. Она эффективна при обработке наклонных или вертикальных поверхностей.
Рабочее задание:
Обрабатываемые поверхности. Поверхности, для обработки которых строится траектория.
Рабочая зона. Определяет области детали, ограниченные 2D геометрией, внутри которых должны быть сформированы рабочие проходы. Узнать больше.
Зона ограничений. Задаются области детали, которые не должны быть обработаны на текущей операции. Узнать больше.
Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.
Удалить. Удаляет выбранный элемент из списка.
Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше
Стратегия:
Группа параметров, определяющих геометрические характеристики процесса обработки.
Тип фрезерования:
Позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Узнать больше.
Параметры, определяющие Тип фрезерования, такие же, как в Черновой послойной операции. Узнать больше.
Сортировка:
Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.
Начинать. Определяет начальный уровень движения инструмента.
Сверху. Инструмент движется от верха к низу областей, определенных в Рабочем задании.
Снизу. Инструмент движется от низа к верху областей, определенных в Рабочем задании.

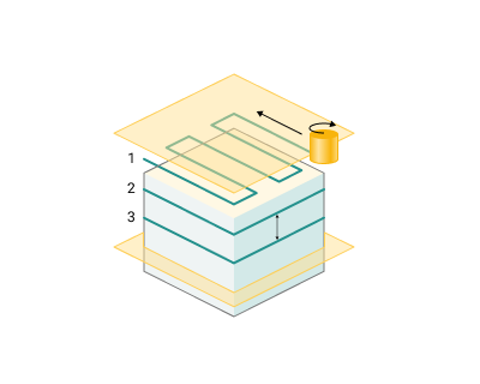

Шаг.
Материал, снятый за один проход вдоль оси инструмента между Верхним и Нижним уровнями, то есть расстояние по вертикали между двумя соседними витками траектории. Параметры такие же, как в Черновой послойной операции. Узнать больше.
Подгонять шаг.
Установка флага изменяет проходы инструмента так, чтобы обеспечить обработку до заданного уровня.
Радиус скругления.
При резкой смене направления движения инструмента станок выполняет торможение перед разворотом, а затем заново выполняется разгон. Указанный факт приводит к вибрациям, быстрому износу инструмента и станка. Проблема может быть решена, если траектория не будет иметь изломов или их количество будет минимальным. Для этого в системе имеется функция скругления траектории заданным радиусом при обработке внутренних углов модели..
Уровни обработки.
Определяет диапазон обработки вдоль оси инструмента. Параметры такие же, как в Черновой послойной операции. Узнать больше.
Обрезка.
Создает возможности для пропуска поверхностей, не предназначенных к обработке. Параметры Обрезки такие же, как в Черновой послойной операции. Узнать больше.
Переходы:
Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше
Деталь:
Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше
Заготовка:
Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
