Экспорт результата моделирования
Область применения:
Результат симуляции, показанный на странице Симуляция, можно сохранить в файл и в дальнейшем повторно использовать как заготовку в другом проекте, а для формата STL — в стороннем программном обеспечении. Таким образом обработанное состояние детали из одного проекта переносится в следующий, и обработка продолжается с уже обработанной заготовки.
Типовые сценарии:
Разделение длительной операции обработки на несколько проектов с передачей промежуточной заготовки между ними.
Повторное использование точной обработанной модели в качестве заготовки для последующей установки без потери детализации.
Передача симулированной заготовки во внешнее CAM/CAD-программное обеспечение через нейтральный сеточный (mesh) формат.
Сохранение результата симуляции.
Доступны две точки входа. Обе открывают диалог Сохранить как.
Контекстное меню на странице Симуляция. Щёлкните правой кнопкой мыши в окне симуляции и выберите Сохранить результат симуляции.
Главное меню. Откройте меню Сохранить (значок диска на панели инструментов в левом верхнем углу) и в разделе Экспорт выберите Результат симуляции.
В диалоге Сохранить как введите имя файла и выберите формат в раскрывающемся списке Тип файла:
Результат симуляции, точный (*.camsr). Выбран по умолчанию.
Результат симуляции, STL с потерями (*.stl).
Форматы файлов.

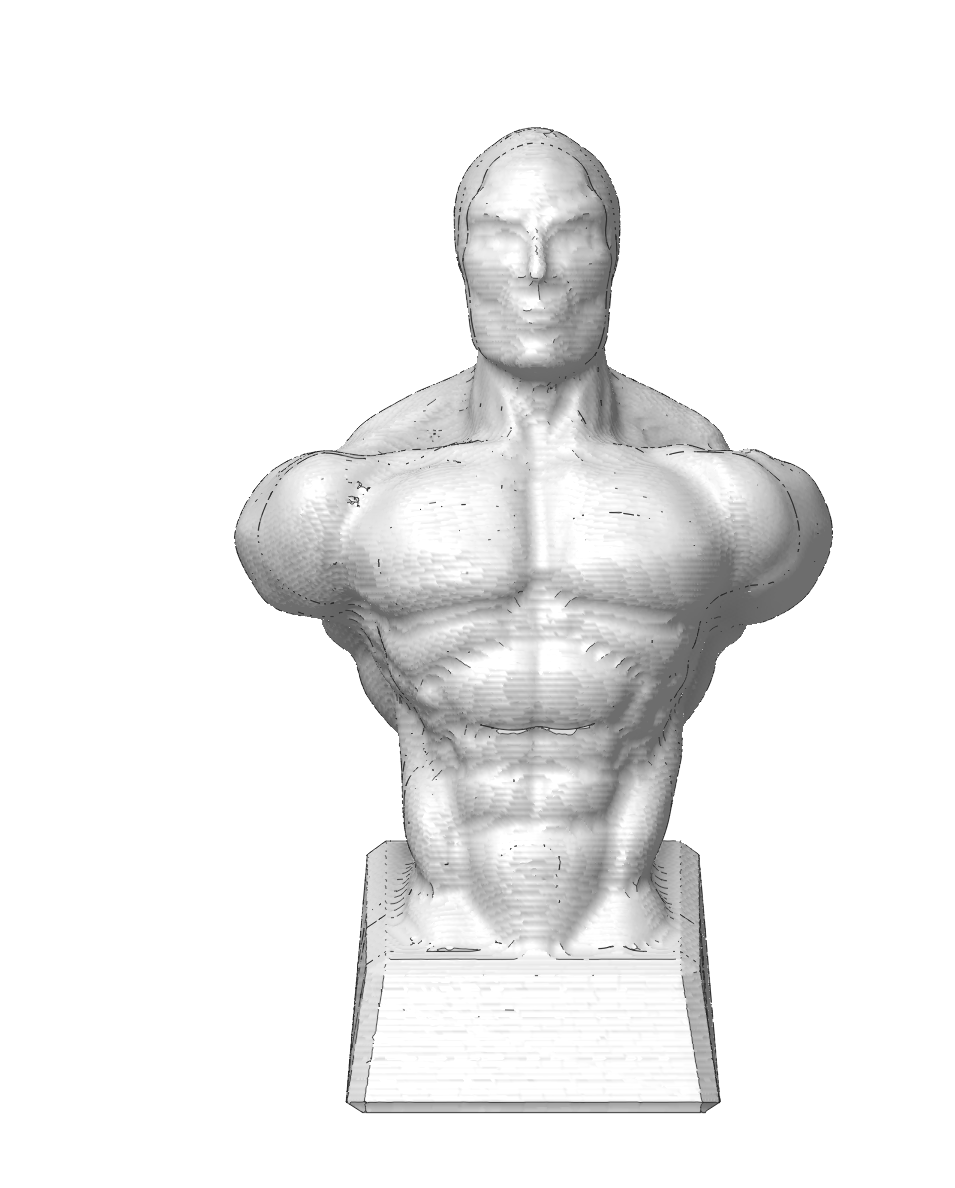

Результат симуляции, точный (*.camsr)
Собственный формат симуляции. Хранит точную модель симуляции в том виде, в котором она была рассчитана, без каких-либо преобразований.
Без потери точности. Модель сохраняется как есть; при обратном импорте в качестве заготовки используется напрямую, без этапа аппроксимации.
Рекомендуется всегда, когда файл повторно используется внутри CAM-системы. Вариант по умолчанию.

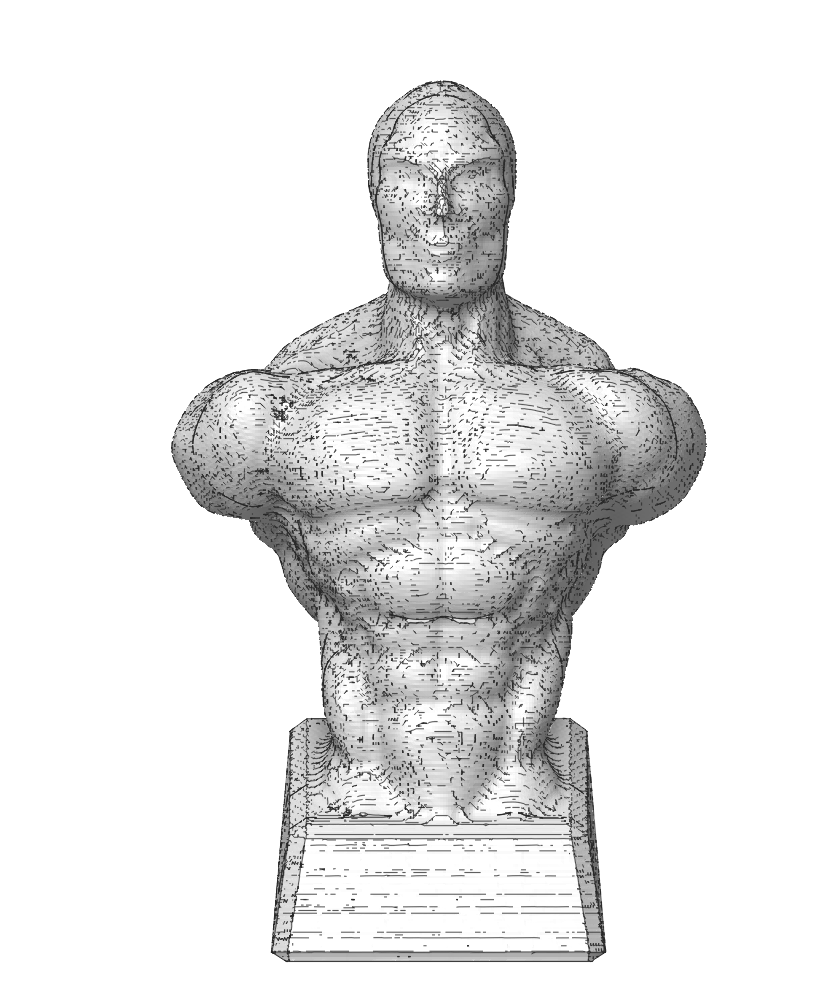

Результат симуляции, STL с потерями (*.stl)
Стандартная треугольная сетка STL.
Универсальный. Открывается в большинстве CAM/CAD-приложений и в любом инструменте, читающем STL.
С потерями. При экспорте точная модель преобразуется в треугольную сетку; при повторном импорте загружается как сетка и обрабатывается заново, поэтому повторно используемая заготовка является аппроксимацией оригинала, а не точной моделью.
Повторное использование сохранённого результата как заготовки.
Файл *.camsr можно загрузить в другой проект в качестве заготовки:
Перейдите на вкладку Заготовка на странице Обработка.
Нажмите кнопку Результат симуляции.
Выберите файл *.camsr.
Точная обработанная модель добавляется как заготовка, и обработку можно продолжить с неё — без повторной вокселизации и без потери детализации.
Примечание
В файле *.camsr записываются единицы измерения, в которых он был сохранён. Если импортировать результат, единицы измерения которого отличаются от единиц текущего проекта, импорт отменяется, поскольку автоматическое преобразование единиц (мм ↔ дюймы) пока не поддерживается. Сохраняйте и повторно используйте результаты в рамках одной системы единиц.
