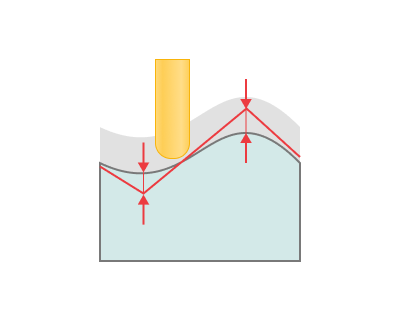

Точность. Эта функция определяет «максимальное отклонение» между «идеальной» и «приближенной» траекторией движения инструмента. Большее значение допуска уменьшает количество перемещений в траектории. Расчет траектории движения инструмента направлен на обеспечение того, чтобы отклонения от геометрии детали не превышали заданный допуск.

Следует отметить, что увеличение допуска приведет к увеличению времени вычислений и размера программы ЧПУ.

Допуск должен быть больше нуля, иначе будет невозможно построить приблизительную траекторию движения инструмента.

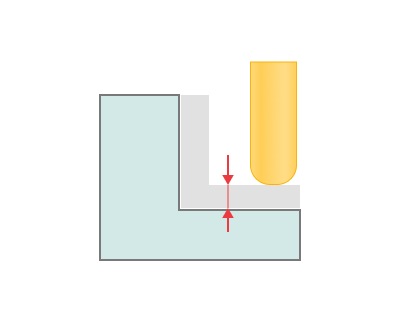

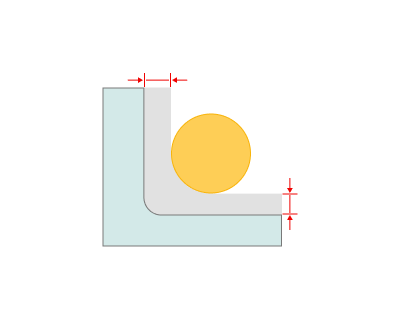

Радиальный припуск. Определяет заготовку в радиальном направлении инструмента для последующей обработки.

Осевой припуск. Определяет припуск в осевом направлении инструмента для последующей обработки.

Использовать быстрый метод расчета. Для вычислений используются более быстрые алгоритмы. Попробуйте отключить эту опцию, если вас не устраивает точность траектории инструмента. Если Использовать быстрый метод расчета, время вычисления траектории инструмента значительно сокращается. Ускорение обработки сложных деталей может достигать 10–20 раз.

В настоящее время быстрые методы расчета траектории движения инструмента используют в качестве входных данных триангулированные поверхности. Этот факт влечет за собой некоторые ограничения, которые следует учитывать при генерации траектории. Во-первых, качество сгенерированной траектории может быть хуже, чем при использовании традиционных точных методов. Максимальное отклонение траектории сильно зависит от значения, указанного в панели Точность диалогового окна параметров операции. Это значение определяет допуск триангуляции модели. Во-вторых, триангулированные поверхности требуют большого объема оперативной памяти.

Описанные ограничения сегодня являются обычным явлением для всех CAM-систем, и только наша CAM-система предлагает вам альтернативу между скоростью приближенных методов расчета и качеством точных методов расчета.

Новый метод расчёта. Новый алгоритм обеспечивает быстрый многоядерный расчёт и плавную траекторию инструмента с учётом нормалей и бокового угла. Узнать больше

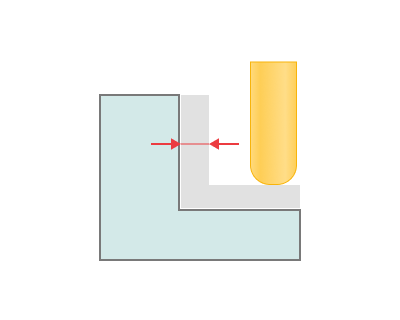

Радиальный. Такая конструкция позволяет оставлять запас материала на стенках деталей, обеспечивая достаточное количество материала для последующей обработки или подгонки.

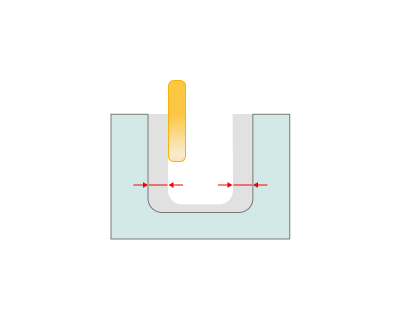

Осевой. Толщина заготовки диска позволяет оставить припуск у стенки детали со стороны диска.

По умолчанию. Система автоматически выбирает режим интерполяции в зависимости от возможностей станка и типа траектории.

• если поддерживаются пространственные дуги и траектория является 5-осевой или 6-осевой, будет использоваться режим «Пространственные дуги».

• если поддерживаются только плоские дуги (XY, YZ, ZX) и траектория является 3D, будет использоваться режим «Плоские дуги и спирали».

• если дуги не поддерживаются, будет использоваться сегментация на основе отклонений.

Выкл. Траектория движения инструмента используется как есть. Интерполяция не применяется.

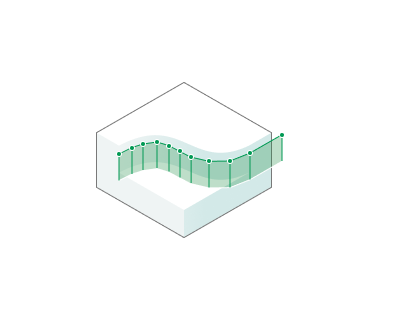

Отрезки. Интерполирует траекторию, используя линейные сегменты в пределах заданных линейных и угловых отклонений.

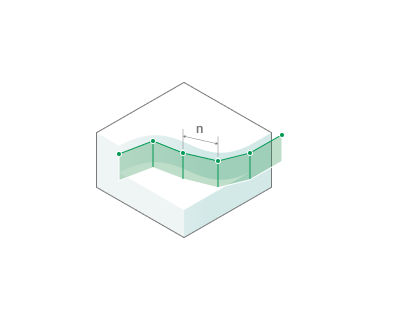

Отрезки фиксированной длины. Разделяет траекторию на отрезки равной длины. Лучше всего подходит для плавных траекторий. Может обрезать острые углы.

Плоские дуги. Интерполяция дуг в плоскостях XY/YZ/ZX с помощью команды «Круг» (в зависимости от операции).

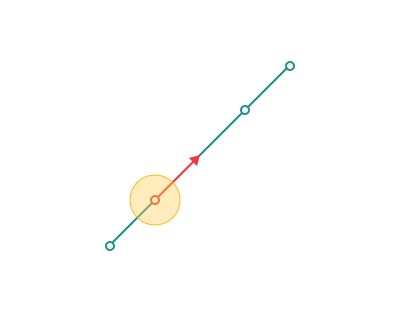

Включено: Траектория инструмента разбивается на сегменты, длина которых не превышает заданного значения. Уменьшение длины сегментов траектории повышает точность следования контуру, особенно на станках высокой точности.

Выключено: Система не будет разделять движения перемещения на части.

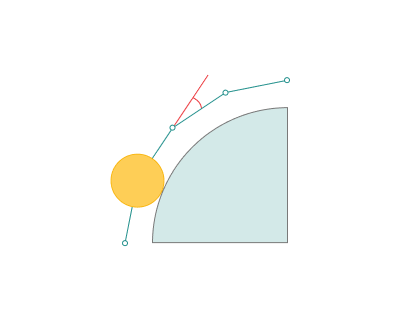

Включено: Траектория движения инструмента разделена на сегменты таким образом, чтобы угол поворота на каждом сегменте не превышал заданное значение. CAM-система автоматически вставляет промежуточные точки поворота, если рассчитанный угол поворота на сегменте превышает максимальный предел поворота.

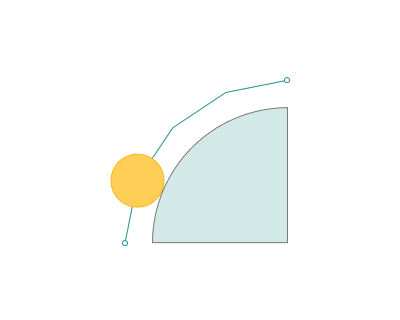

Выключено: Система не будет разделять движения перемещения на части.

Игнорируемая толщина слоя заготовки. Траектория не будет строится в местах, где радиальный остаток материала меньше чем задано в параметре.

Осевая игнорируемая толщина. Траектория инструмента не будет сгенерирована в тех местах, где припуск по оси меньше значения толщины игнорирования по оси. Это значение должно быть меньше параметра «шаг по глубине».

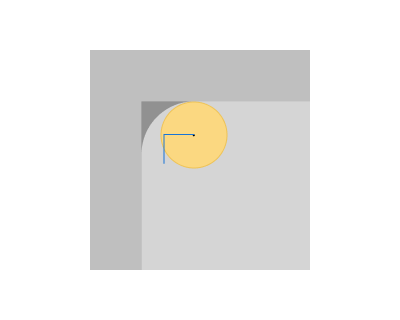

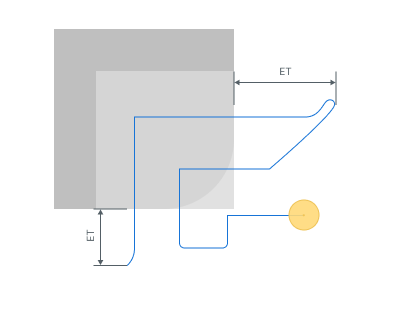

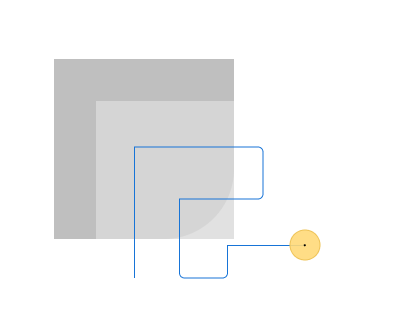

Удлинять траекторию. Удлините траекторию инструмента таким образом, чтобы резание начиналась до достижения кромки заготовки. Данная функция преимущественно применяется при чистовой обработке: при выполнении операций Чистовая послойная и Чистовая построчная, когда активирована опция Учитывать заготовку и траектория инструмента ограничена (в соответствии с геометрией заготовки). Эта опция позволяет удлинить подход к точке входа.

Параметр подобен настройке Безопасное расстояние на вкладке Переходы. Узнать больше.

Разница заключается в том, что при удлинении подхода для параметра Безопасное расстояние подход выполняется по касательной от точки начала резания, в то время как функция Удлинять траекторию огибает заготовку по контуру.

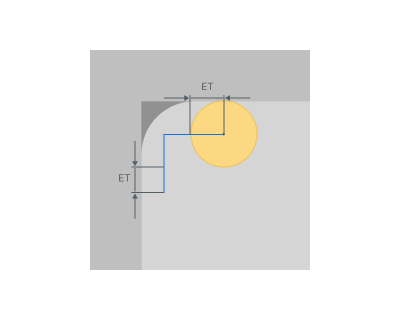

ET - Удлинять траекторию

Теоретический остаток материала. Операция использует виртуальную заготовку для расчета. Эта заготовка содержит зоны, недоступные для определенного инструмента. Реальная траектория инструмента предыдущих операций при этом не учитывается. Используется только сам инструмент.

Расстояние соединения разрывов. Объединение мелких разрывов которые образуются после проверки на зарезы.

Обратная сторона. Инверсия нормали к поверхности.

Контроль зарезов.

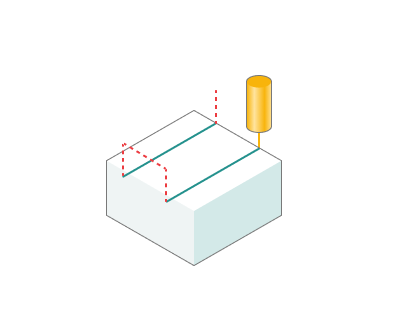

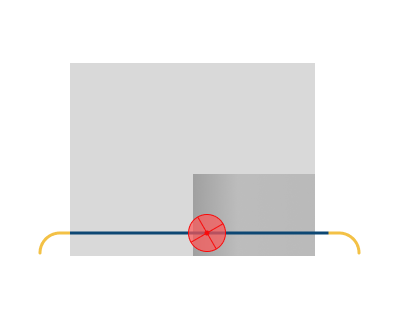

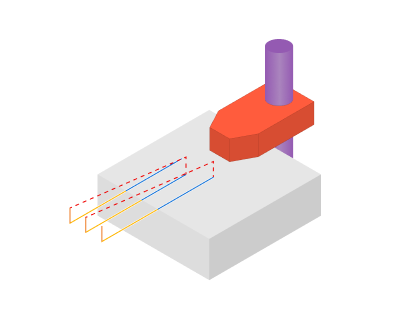

Включено: Если в этой операции инструмент зарезает деталь, то эти кадры будут отмечены как ошибки с красным восклицательным знаком.

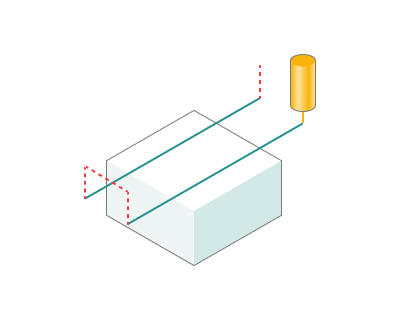

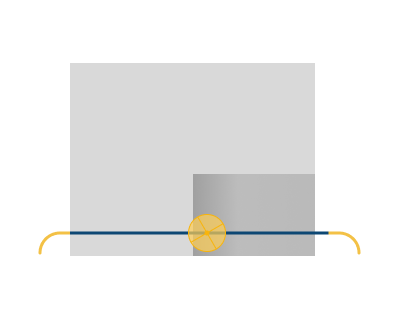

Выключено: Если траектория инструмента в ходе данной операции вызывает зарез детали, движения, приводящие к зарезу, не будут выделены.

Тип моделирования.

Авто. Тип моделирования назначается автоматически в зависимости от выбранного типа операции.

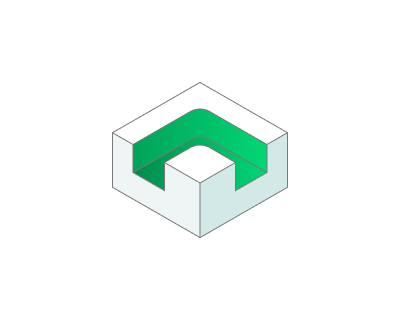

Вычитающий. Аналогично моделированию фрезерных операций.

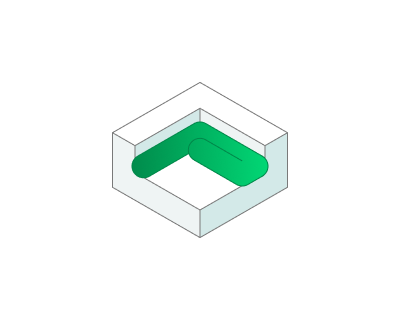

Аддитивный. Моделирование осуществляется путем добавления материала на уровне инструмента.

Покраской. Моделирование осуществляется путем добавления материала послойно. Узнать больше.

Действующие подачи. Позволяет моделировать процесс нанесения сварочного покрытия в соответствии с правилами подачи.

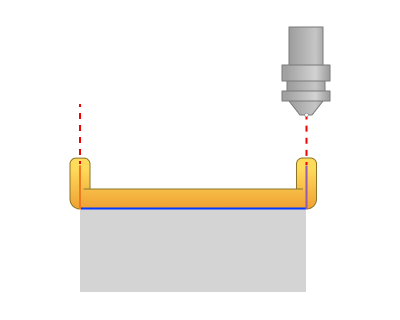

Все не ускоренные. Добавление материала включается на всех типах подач, кроме ускоренных.

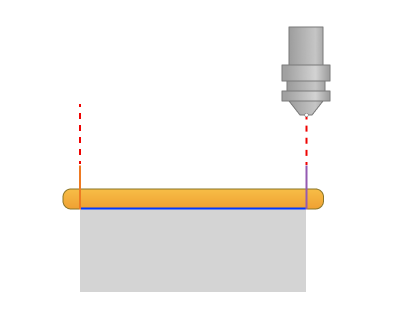

Только рабочие подачи. Добавление материала включается на типах подач, относящихся к рабочим (рабочая, чистовая и первый проход).

Рабочие подачи, подводы и отводы. Подача материала включается, если текущий тип подачи 'рабочий', 'подход' или 'отход'.

Пользовательская. Материал добавлен к выбранному типу подачи.

Тип покраски. Указывает тип моделирования нанесения краски. Узнать больше.

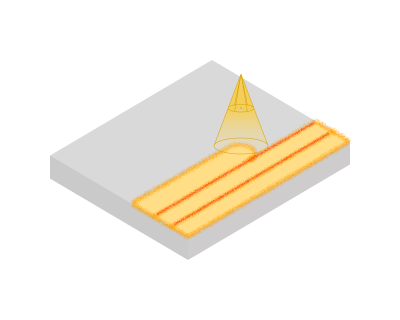

Измерение толщины. Данный тип моделирования покраски показывает области, которые будут покрашены, а также отображает примерную толщину будущего лакокрасочного покрытия. Чтобы просмотреть результат по толщине нанесённой краски, необходимо активировать Сравнение результата обработки на верхней панели инструментов на вкладке Моделирование.

Расход краски. Контроль расхода краски требуется для обеспечения стабильного и высококачественного процесса нанесения лакокрасочного материала.

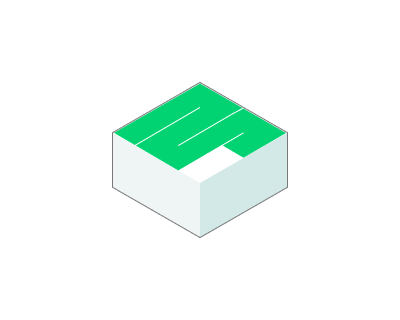

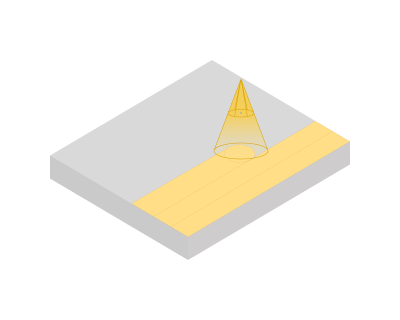

Простой. Данный тип моделирования покраски показывает, какие области модели будут покрашены.

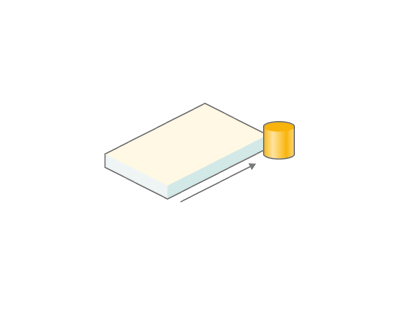

Удалять остатки.

Удаление остатков произойдет автоматически по окончании моделирования операции.

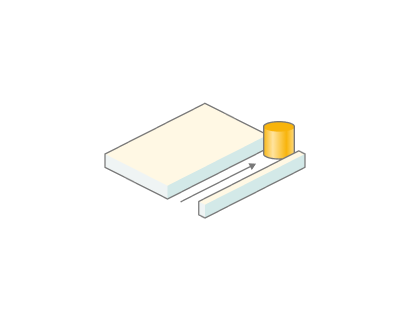

Выключено. Функция удаления остатков отключена.

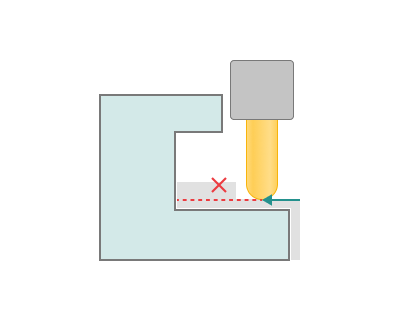

Контроль врезания. Симуляция проверяет неправильное опускание инструмента.

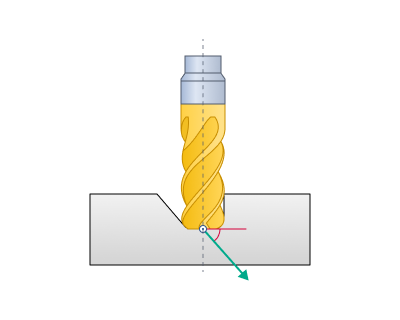

Допустимый угол погружения. Если угол наклона траектории инструмента больше этого значения, то симуляция помечает эти линии знаком ошибки.

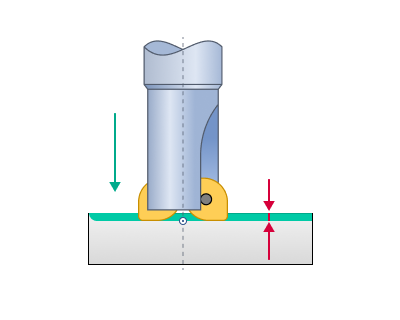

Допустимое осевое погружение. Если вертикальное опускание инструмента в материал больше этого расстояния, то траектория инструмента отмечается с ошибкой

Незаданный. Это означает, что система не накладывает жестких ограничений на ориентацию инструмента относительно оси вращения заготовки. Ориентация либо определяется пользователем, либо автоматически на основе геометрии заготовки и типа выполняемой операции.

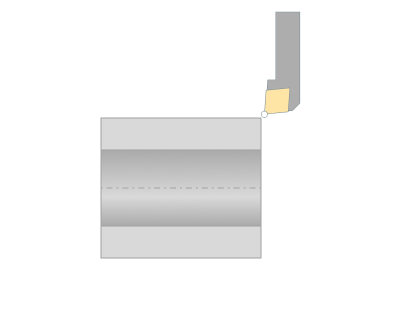

Наружный радиальный. Инструмент ориентирован радиально снаружи — режущий инструмент приближается к заготовке сбоку, перпендикулярно оси вращения, для обработки наружных диаметров.

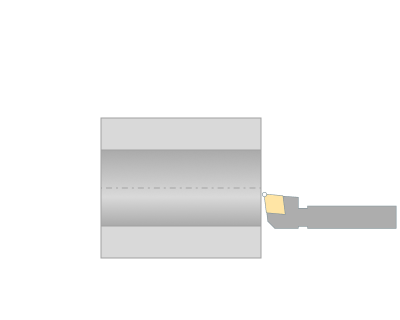

Внутренний радиальный. Инструмент ориентирован радиально внутри — режущий инструмент входит в отверстие и обрабатывает внутренние поверхности.

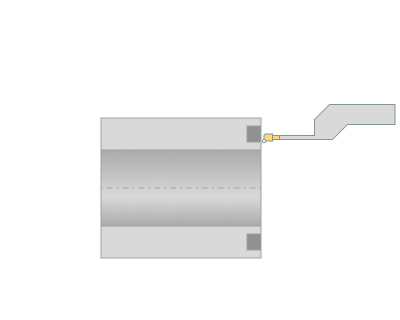

Осевой. Инструмент ориентирован вдоль оси вращения (оси Z), при этом подача параллельна оси заготовки.
