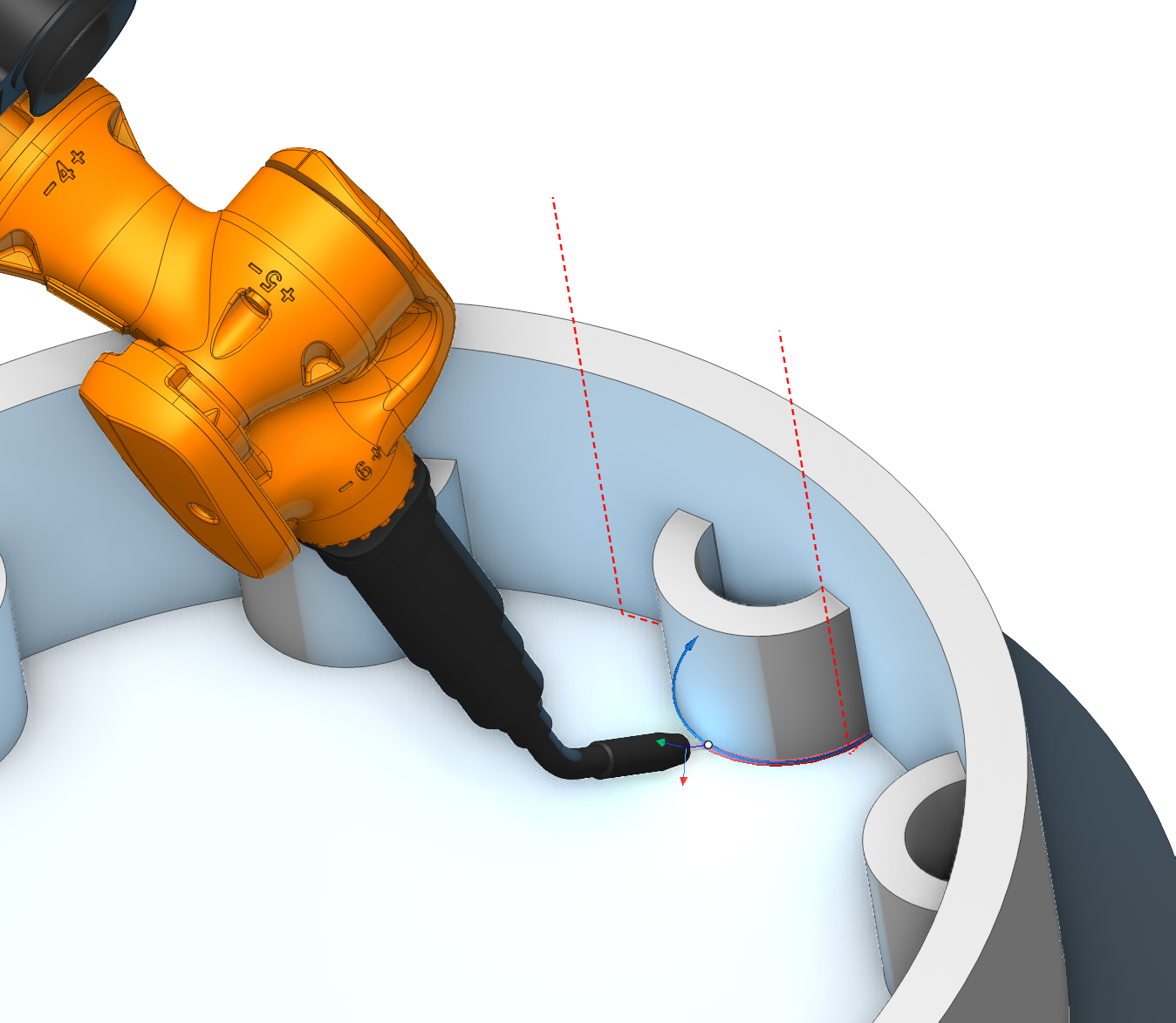

Число проходов. Количество проходов по всем сварным швам в операции. Этот параметр можно определить отдельно для каждого сварного шва на странице задания.

Проход. Параметры отдельного прохода.

Смещение по оси. Расстояние от основной кромки до прохода вдоль оси инструмента.

Смещение в сторону. Боковое смещение от кромки до прохода.

Наклон. Дополнительный наклон оси инструмента относительно основного направления.

Возврат со смещением. Определяет смещение возврата между проходами.

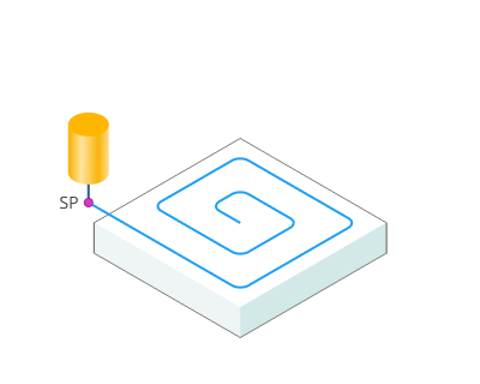

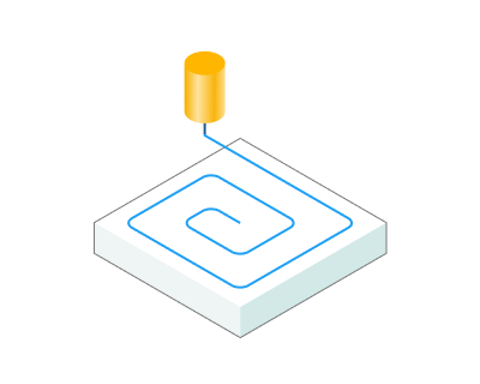

Начальная точка. Активация флага позволяет ввести координаты, обозначающие начальную точку рабочих проходов при обработке поверхности.

Минимизация холостых перемещений. Порядок обработки профилей отсортирован, чтобы минимизировать холостые движения. Параметры этой функции такие же, как и в Операция 2D контуринга . Узнать больше

Направление обработки. Может быть назначен практически во всех операциях, кроме операций обработки кривых. Это позволяет пользователю контролировать необходимый тип фрезерования (попутное или обычное) в процессе расчета траектории.

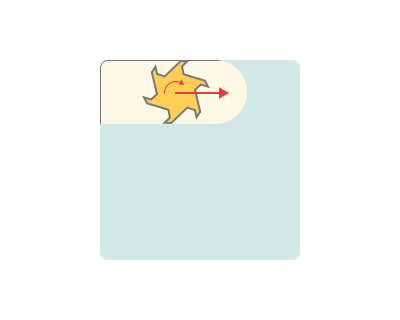

Попутное. В обработке относится к стратегии резания, при которой инструмент движется в том же направлении, что и вращение заготовки. Обычно это приводит к меньшему износу инструмента и более гладкой поверхности по сравнению с встречным резанием, при которой инструмент движется против вращения заготовки. Попутная резка часто предпочтительна, когда точность и качество поверхности имеют решающее значение.

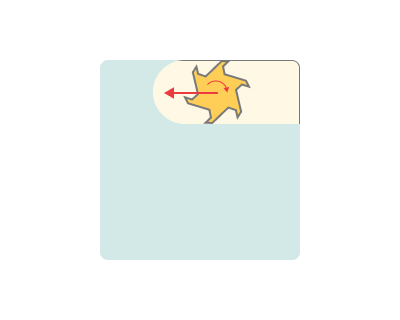

Встречное. Резание при механической обработке относится к стратегии, при которой инструмент движется против вращения заготовки. Этот метод резания используется в операциях обработки, но он может привести к большему износу инструмента и более грубой обработке по сравнению с попутным резанием, при которой инструмент движется в том же направлении, что и вращение заготовки. Обычное резание иногда выбирают, когда другие факторы, такие как стойкость инструмента или удаление стружки, более важны, чем качество поверхности.

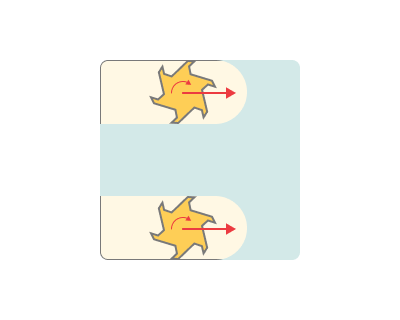

Оба направления. Относится к практике использования как «подвижной», так и «обычной» стратегии резания во время операции обработки. Этот подход можно использовать для оптимизации производительности инструмента, качества поверхности и других факторов обработки в зависимости от конкретных требований к различным частям заготовки или различных этапов процесса обработки. Это обеспечивает большую гибкость и контроль в достижении желаемых результатов при механической обработке.

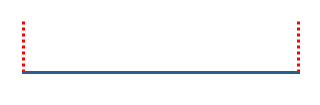

Непрерывная. Непрерывная сварка по кривой.

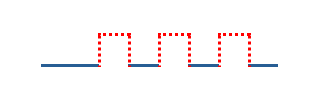

Прерывистая. Прерывистая сварка швами.

Прихваточная. Небольшие временные сварные швы, которые скрепляют детали.

Точечная контактная. Сварка в дискретных точках.

Вот основные параметры, набор которых может меняться в зависимости от выбранного Тип сварки.

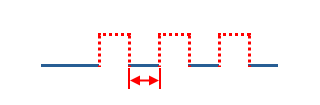

Длина штриха. Длина одного штриха.

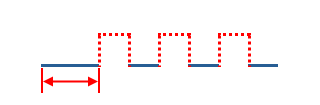

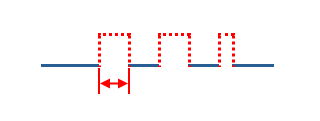

Длина первого штриха. Длина первого штриха.

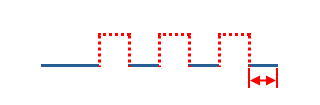

Длина последнего штриха. Длина последнего штриха.

Размер разрыва. Определяет, как устанавливается расстояние между штриха.

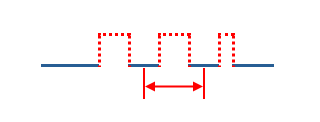

Величина разрыва по ISO. Задается размер интревала.

Расстояние между центрами штрихов по AWS. Устанавливает расстояние между центрами штрихов.

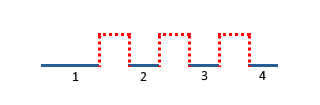

Равный (количество штрихов). Устанавливается количество петель; промежутки распределяются равномерно по оставшейся длине.

Длина разрыва, Расстояние между центрами, Количество штрихов. Числовое значение шага, вводимое в поле ниже Длина разрыва. Значение значения зависит от выбранного Размер разрыва: для Величина разрыва по ISO это длина зазора между соседними штрихами; для Расстояние между центрами штрихов по AWS это расстояние между центрами соседних штрихов; для Равный (количество штрихов) это количество штрихов.

Выравнивание штрихов вдоль контура. Выравнивание штрихов по контуру.

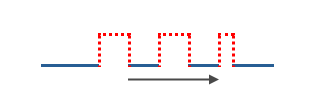

с начала.

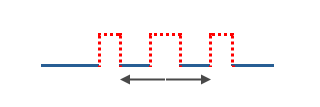

от центра.

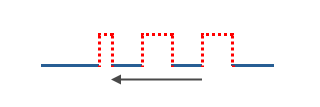

с конца.

Автоматическое изменение размера интервала. Расстояние между штрихами регулируется автоматически так, чтобы целые штрихи без остатка соответствовали длине контура, сохраняя заданную длину стежка.

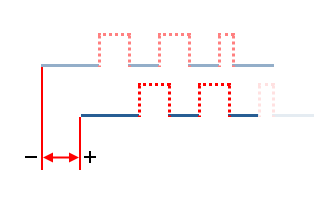

Дополнительное смещение. Дополнительное смещение штрихов по контуру.

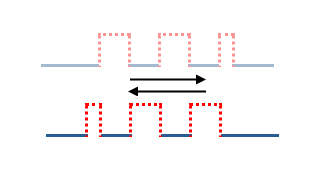

Инвертировать штрихи. Инвертирует распределение штрихов по контуру.

Расстояние отвода. Расстояние осевого отвода от контура при переходе между стежками.

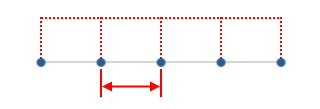

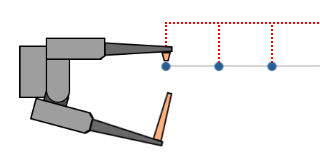

Шаг. Шаг между точками.

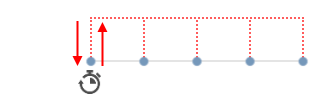

Задержка в точке. Время пребывания в каждой точке, в секундах.

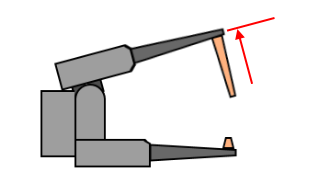

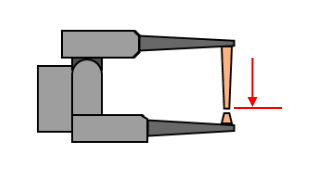

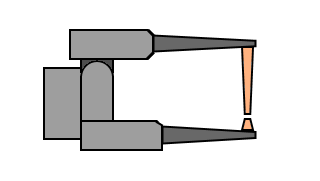

Идентификатор оси инструмента. Идентификатор оси станка, являющейся осью рабочего органа — сварочного зажима.

Значение в разжатом состоянии. Значение оси в выключенном состоянии.

Значение в зажатом состоянии. Значение оси во включенном состоянии.

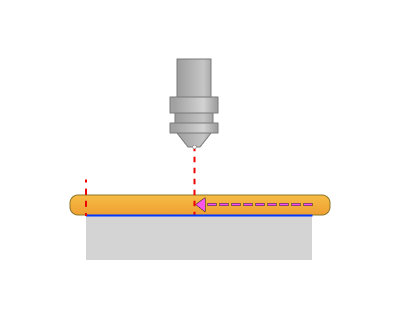

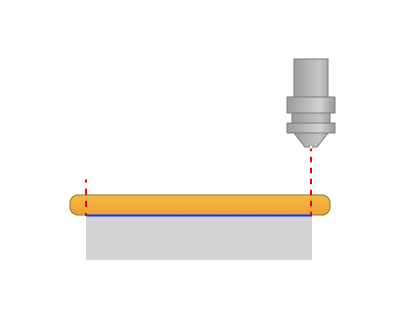

Отвод. При включении инструмент перемещается назад вдоль готового сварного шва на настраиваемое расстояние, прежде чем подняться, поэтому остаточная энергия остается над уже сваренным материалом и не оставляет следов на чистой поверхности, что полезно для лазерной сварки, где луч не может мгновенно выключиться.

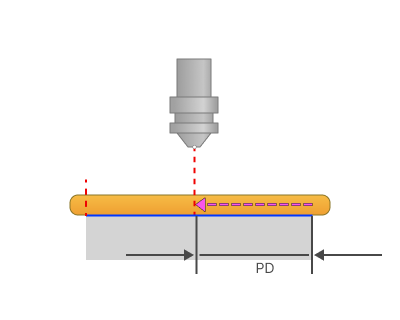

Расстояние отвода. Расстояние, которое инструмент проходит назад по готовому сварному шву, измеряется от конечной точки сварного шва в направлении, противоположном направлению сварки.

PD - Расстояние отвода

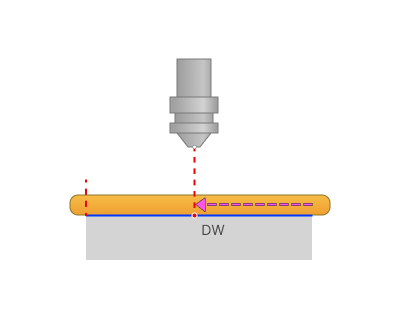

Время выдержки. Время выдержки в точке отвода перед отрывом инструмента, позволяющее полностью отключить источник энергии, пока инструмент находится над уже сваренным материалом.

DW - Время задержки

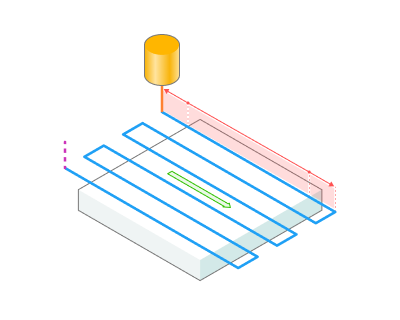

Удлинение (+)/обрезка (-) проходов. С помощью этой настройки пользователи могут расширять или обрезать начальный и конечный сегменты траектории инструмента.

Начало. Вводя положительное значение, система продлевает начало рабочих проходов траектории на заданную величину. Ввод отрицательного значения сокращает начало проходов.

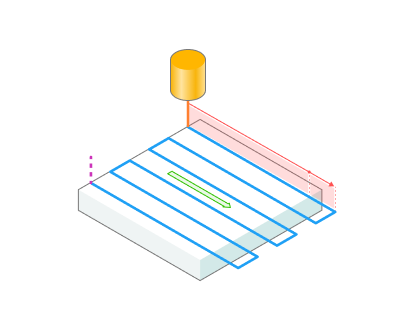

Конец. Вводя положительное значение, система продлевает конец рабочих проходов траектории инструмента на указанную величину. Ввод отрицательного значения сокращает конец проходов.
