Время слоя
Эта страница описывает параметры, которые управляют временем печати одного слоя в аддитивных операциях. Параметр "Минимальное время слоя" используется для того, чтобы быстрый слой имел достаточно времени для охлаждения перед началом печати следующего слоя. Параметр "Максимальное время слоя", наоборот, позволяет избежать слишком долгой печати слоя, из-за которой предыдущий слой может высохнуть до начала печати следующего. Обе группы параметров можно использовать независимо друг от друга или одновременно.
Примечание
Данные параметры вы можете найти на странице "Параметры" внутри группы параметров "Время слоя" в наших аддитивных операциях.
Минимальное время слоя
Описание:

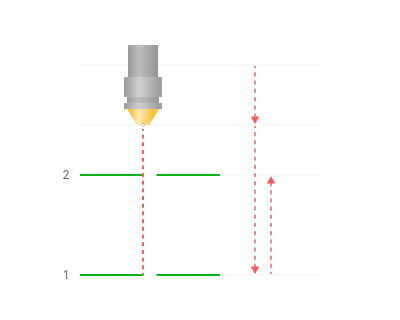

Эта группа параметров позволяет задать минимально допустимое время для печати одного слоя. Если слой напечатается быстрее, то операция будет приостановлена, пока не будет достигнуто заданное время. Также доступно использование дополнительных параметров, таких как "Отвод экструдера" и "Минимальная подача".

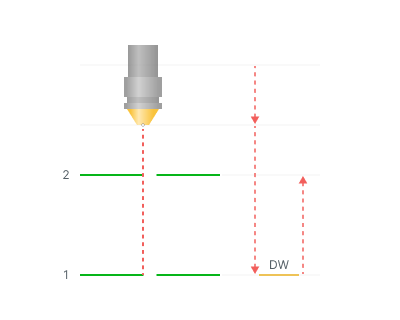

DW - Задержка

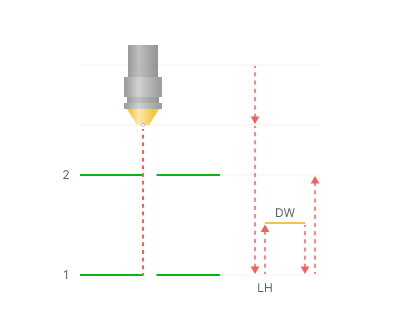

Отвод экструдера:
Этот параметр позволяет дополнительно отводить экструдер во время задержки на указанное расстояние. Отвод выполняется строго по нормали к последней точке печати.
DW - Задержка
LH - Отвод экструдера

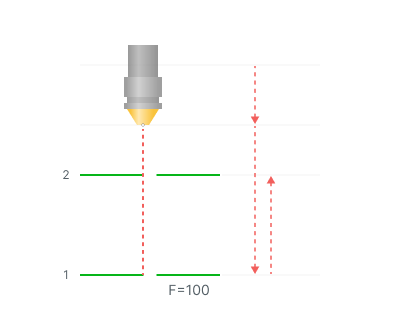

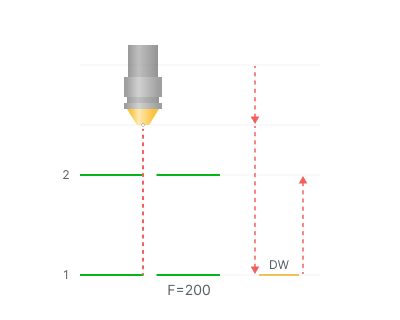

Минимальная подача:
Этот параметр позволяет уменьшать подачи с целью увеличения времени печати и с целью избежать вставки команды задержки. Значение параметра "Минимальная подача" задает нижний допустимый предел подачи. Если все подачи были уменьшены до этого минимума, но при этом время слоя все равно оказалось меньше минимального времени слоя, тогда все равно будет вставлена команда задержки.
Пример
Допустим, наше минимальное время слоя - 100 секунд, текущее время слоя - 75 секунд с подачей 180 мм/мин (3 мм/сек). Если этот параметр выключен, то будет вставлена 25-секундная задержка. Однако, если этот параметр установлен как 100 мм/мин, тогда значение подачи будет уменьшено до 135 мм/мин (2.25 мм/сек). В итоге, время слоя станет 100 секунд и задержка вставлена не будет.
Примечание
Система не будет уменьшать "Ускоренную" подачу. А также не будет уменьшать "Подачу от безоп. поверхности", "Подачу к безоп. поверхности" и "Подачу на безоп. поверхности", если они заданы как "Ускоренная" подача.
Результат:

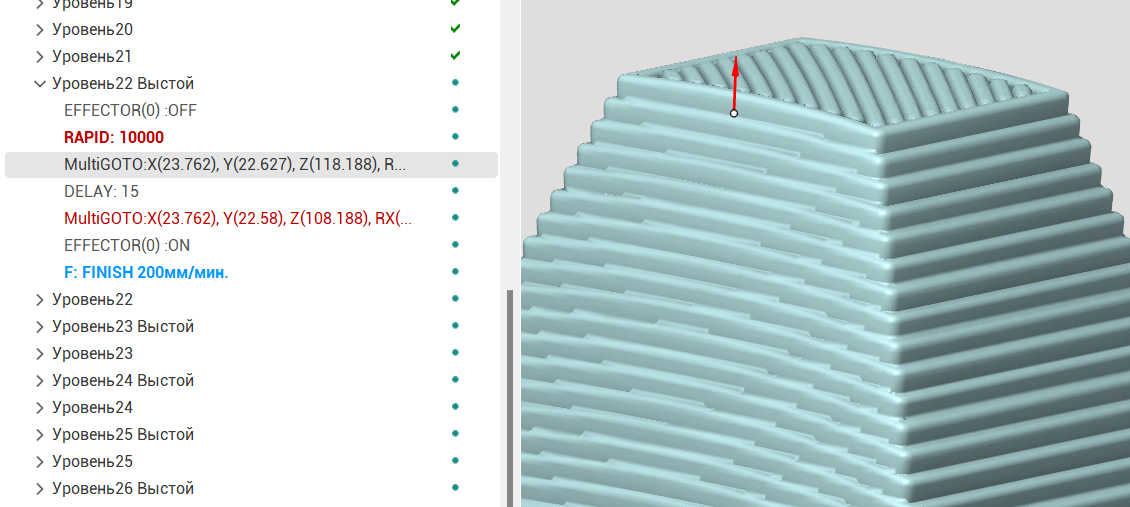

Результат работы этого параметра можно увидеть на странице "Симуляция". Команда задержки вместе с дополнительными командами будет объединена в отдельную группу в CLDATA и вставлена до печати следующего слоя.
Внутри этой группы с добавленным именем "... Выстой" будет сначала вставлена команда выключения эффектора, команда отвода, затем команда DELAY, затем команда подвода и команда включения эффектора.
Команда DELAY содержит в себе значение времени в секундах, которое равняется разнице между минимальным временем слоя и текущим временем слоя. Таким образом, время задержки - это время, которое мы должны подождать, пока не будет достигнуто минимальное время слоя.
Примечание
Если параметр "Отвод экструдера" выключен, то команды подвода и отвода добавлены не будут.
Если задан параметр "Минимальная подача", то в этом дереве можно будет увидеть уменьшенные значения подач, а также в некоторых случаях задержка уже не понадобится.
Максимальное время слоя
Описание:
Эта группа параметров позволяет задать максимально допустимое время в секундах для печати одного слоя. Если печать слоя занимает больше времени, то рабочая подача увеличивается вплоть до указанного значения максимальной подачи, чтобы уложиться в заданный лимит.
Если даже максимальной подачи недостаточно, то операция продолжается, а для соответствующего слоя в дереве CLData добавляется предупреждение.
Максимальная подача:
Этот параметр задаёт верхний предел скорости подачи, используемый для того, чтобы уложить печать слоя в максимально допустимое время. Рабочие подачи в слое увеличиваются, но никогда не превышают это значение. В отличие от параметра "Минимальная подача", этот параметр не имеет переключателя включения/выключения — он всегда активен, когда включён параметр "Максимальное время слоя".
Пример
Допустим, максимальное время печати слоя составляет 10 секунд, а фактическое время печати слоя — 20 секунд при скорости подачи 180 мм/мин (3 мм/сек). Если задать максимальную подачу равной 360 мм/мин (6 мм/сек), то все рабочие подачи в слое будут увеличены в 2 раза, поэтому время печати слоя сократится до 10 секунд и уложится в заданный лимит.
Примечание
Система не будет увеличивать "Ускоренную" подачу. А также не будет увеличивать "Подачу от безоп. поверхности", "Подачу к безоп. поверхности" и "Подачу на безоп. поверхности", если они заданы как "Ускоренная" подача.
Результат:
Результат можно увидеть на странице "Симуляция". В дереве CLDATA рабочая подача для соответствующего слоя будет заменена на повышенное значение, рассчитанное таким образом, чтобы время печати слоя не превышало максимально допустимое.
Если значения "Максимальная подача" недостаточно, чтобы уложиться в заданный лимит, рядом с соответствующим слоем в дереве появится дополнительный элемент, отображающий текущее время слоя и установленный лимит. Например, он будет выглядеть так: "Превышение: 117>100sec" - это означает, что время печати слоя составило 117 секунд при заданном ограничении в 100 секунд. В уведомлениях также появится предупреждение. Печать не останавливается — слой всё равно будет напечатан с максимально возможной заданной скоростью подачи.
