Область применения:

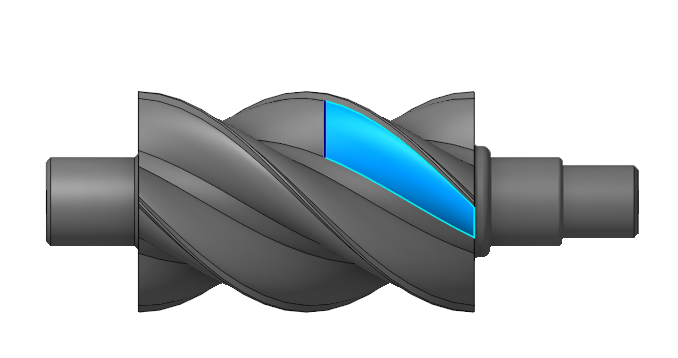

Инструмент Извлечения изолиний позволяет получить изолинии с поверхности. Функция становится доступной после выбора грани на вкладке Модель . На панели редактирования можно создать сплайн, изменить направление изолинии или выполнить разделение грани. Для точного позиционирования сплайна используйте Измерительный инструмент .

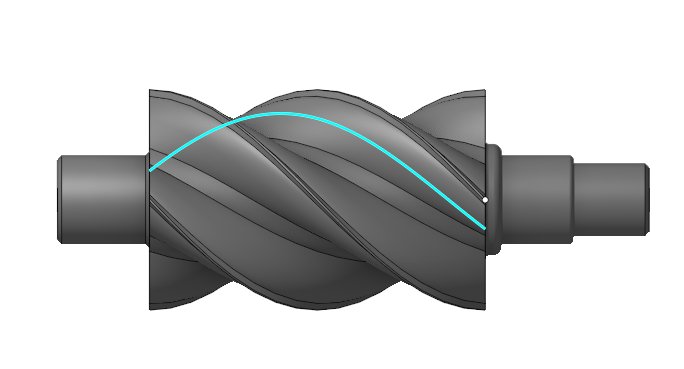

• для построения сплайна на основе изолинии

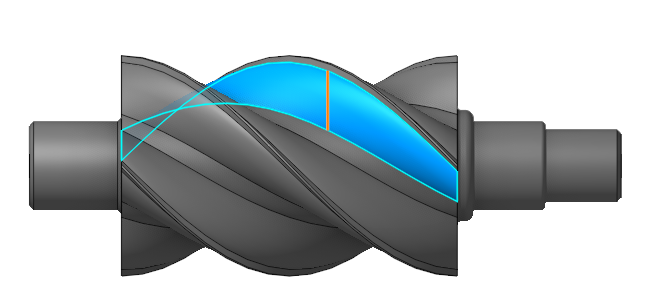

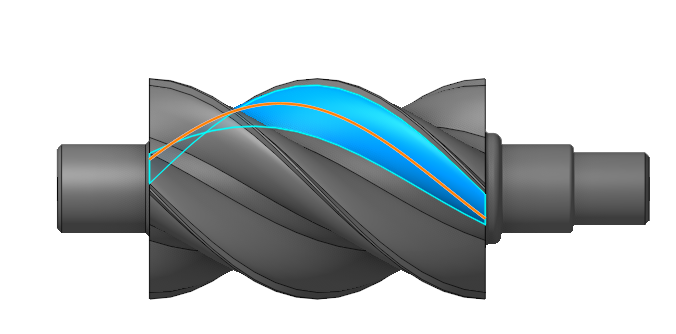

• для изменения направления изолинии

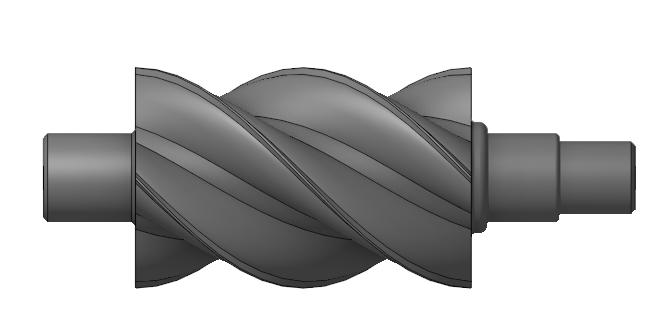

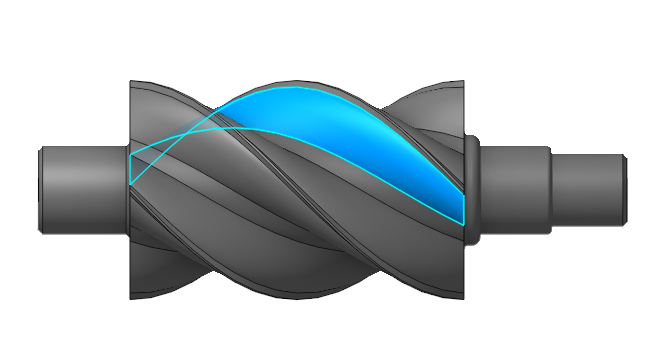

• разбить одну грань на две, с сохранением или без сохранения исходной (нерассеченной) грани

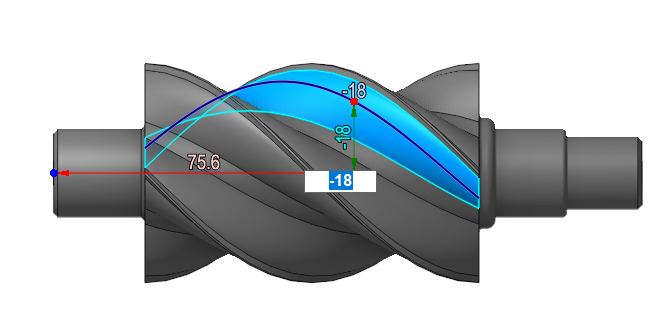

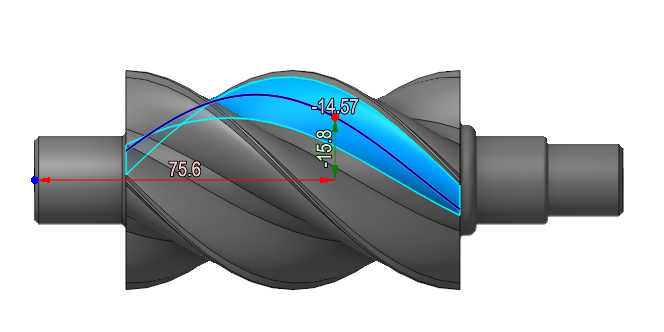

• Для точного определения сплайна используйте Измерительный инструмент . Точку можно переместить в любую позицию на детали, чтобы привязать её к конкретному месту. После закрепления конечной точки положение сплайна может быть изменено.

.
