Домашняя страница обновлена.

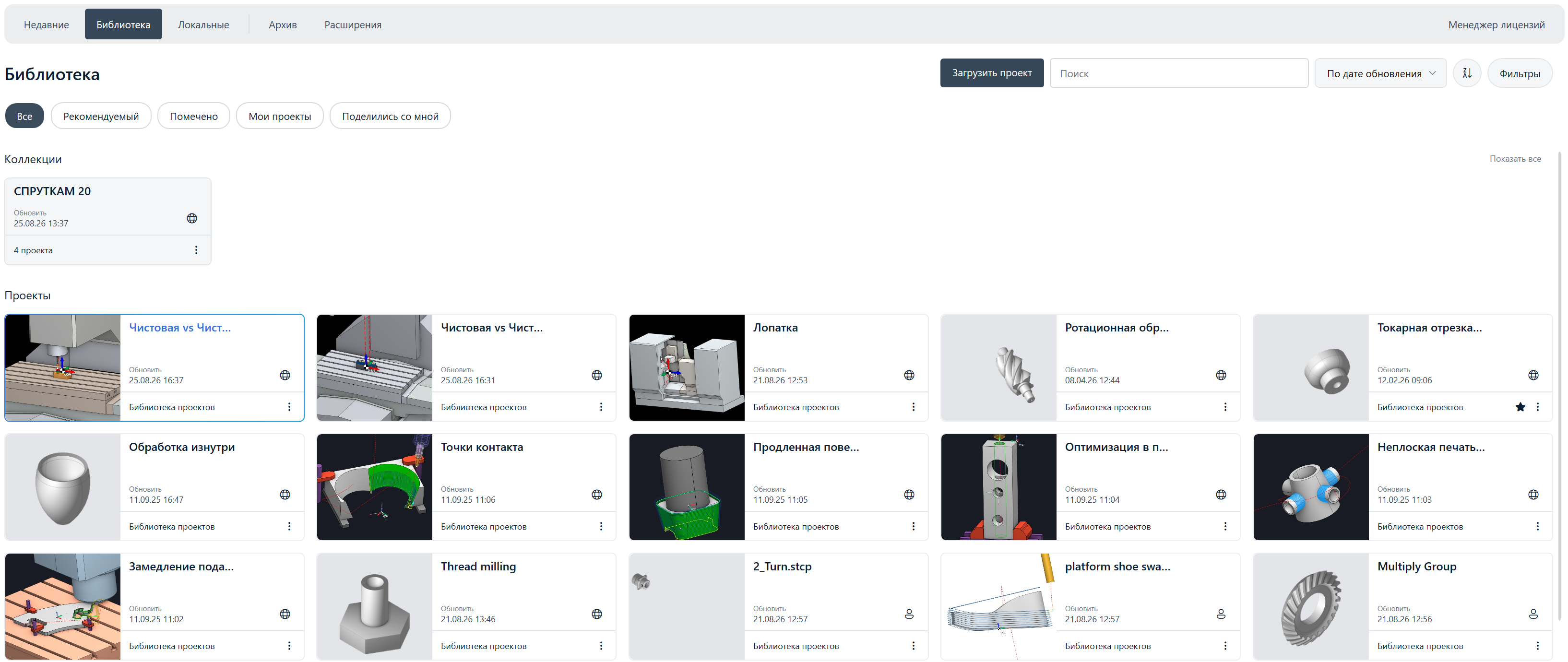

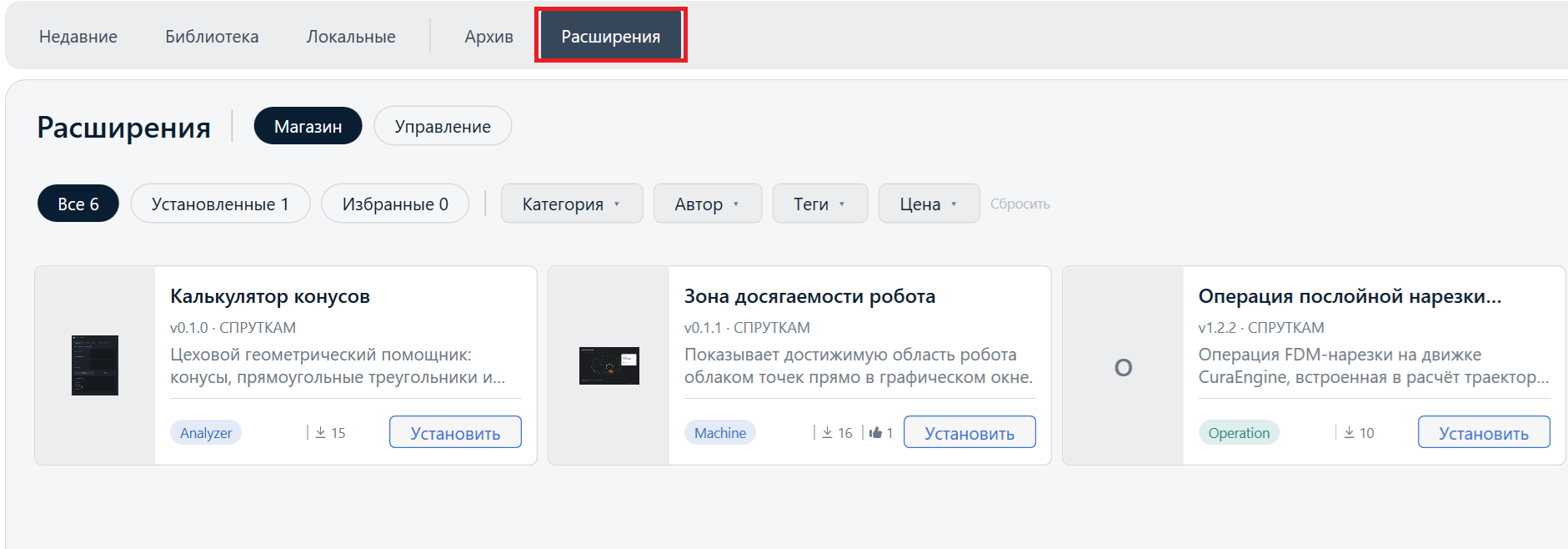

Внешний вид Домашней страницы был изменен. Теперь вы можете организовывать проекты в коллекции — объединять связанные проекты в большие цветные карточки в верхней части страницы, а отдельные карточки проектов отображаются ниже в переработанной сетке. Верхняя навигационная панель была реорганизована для более быстрого доступа к разделам Недавние, Библиотека, Локальные, Архив, Расширения. Узнать больше

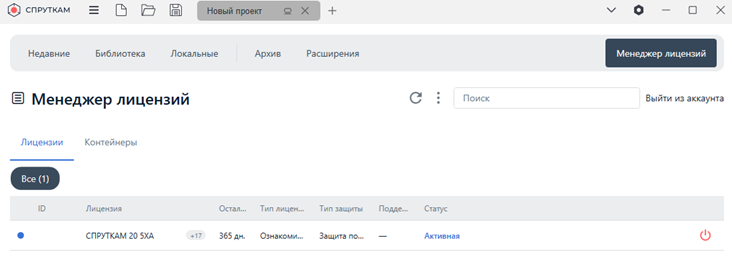

Кроме того, Менеджер лицензий теперь встроен непосредственно в окно Главной страницы, а не открывается в отдельном окне.

Oбновлено меню инспектора.

Пересмотрен внешний вид элементов инспектора (выпадающие списки, переключатели и т.п.). Реорганизованы параметры на вкладке Наладка для станков и роботов. Узнать больше.

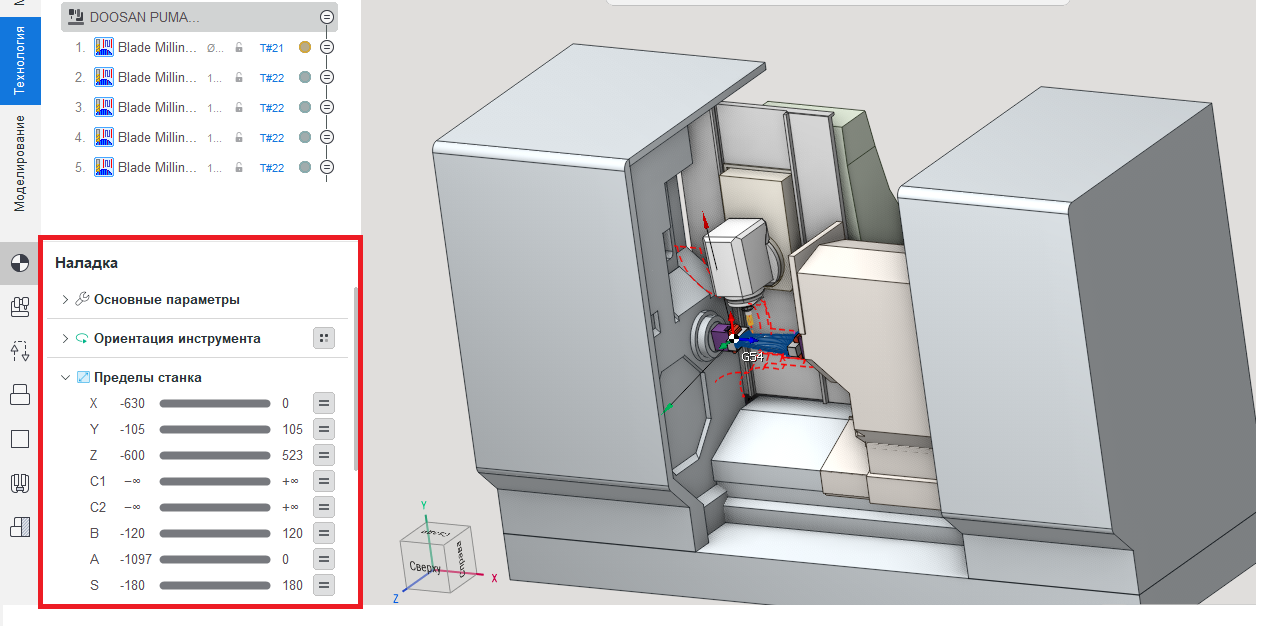

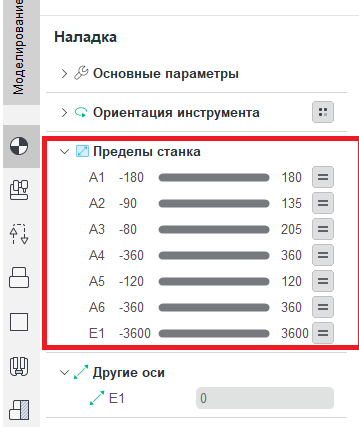

Добавлена группа Пределы станка.

Группа Пределы станка относится к панели Наладка и задаёт уменьшенные пределы перемещений по каждой оси, которые учитываются при расчёте траектории и карт. Эти значения сужают диапазоны осей, полученные от станка или робота, до меньшей рабочей зоны, благодаря чему перемещения планируются строго в пределах диапазона, допустимого для текущей операции. Узнать больше

Внедрена логика управления пересчётом траекторий инструмента.

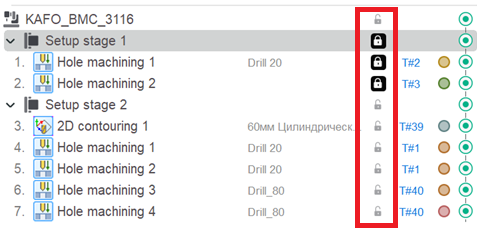

Эта логика определяет, как обновляются траектории при изменениях в проекте: вычисленные траектории сохраняются везде, где это возможно, а пересчёт запускается исключительно там, где он действительно необходим. При блокировке операции изменение её параметров больше не приводит к сбросу всей траектории — обновляются только сегменты подводов и отводов. При этом смена станка всегда влечёт полный пересчёт траектории, даже если операция остаётся заблокированной. Кроме того, после снятия блокировки система корректно обрабатывает ранее отредактированные операции: пересчёт больше не пропускает те из них, которые изменялись в период действия ограничений.

Это предотвращает перезапись или удаление вручную отредактированных траекторий CLData во время пересчёта. Узнать больше

В инспекторе добавлены пользовательские параметры по умолчанию

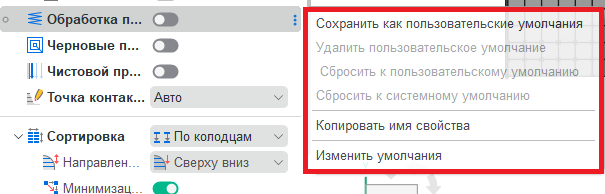

Контекстное меню инспектора (открывается через кнопку с тремя точками) теперь включает следующие пункты: Сохранить как пользовательское умолчание, Удалить пользовательское умолчание, Сбросить к пользовательскому умолчанию, Сбросить к системному умолчанию, Копировать имя свойства и Изменить умолчания. Узнать больше.

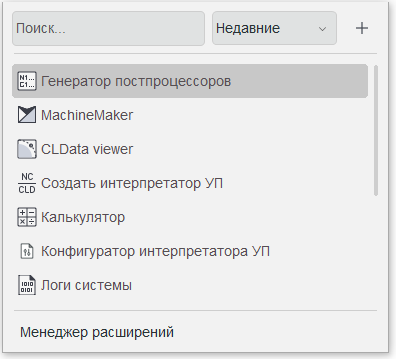

Кнопка Утилиты на главной панели переработана для быстрого доступа к встроенным и пользовательским инструментам.

Кнопка Утилиты на главной панели обеспечивает быстрый доступ к встроенным и пользовательским инструментам напрямую из главного окна приложения. Она объединяет в одной панели поиск, сортировку, запуск и управление пользовательскими утилитами, а также доступ к менеджеру расширений. Узнать больше

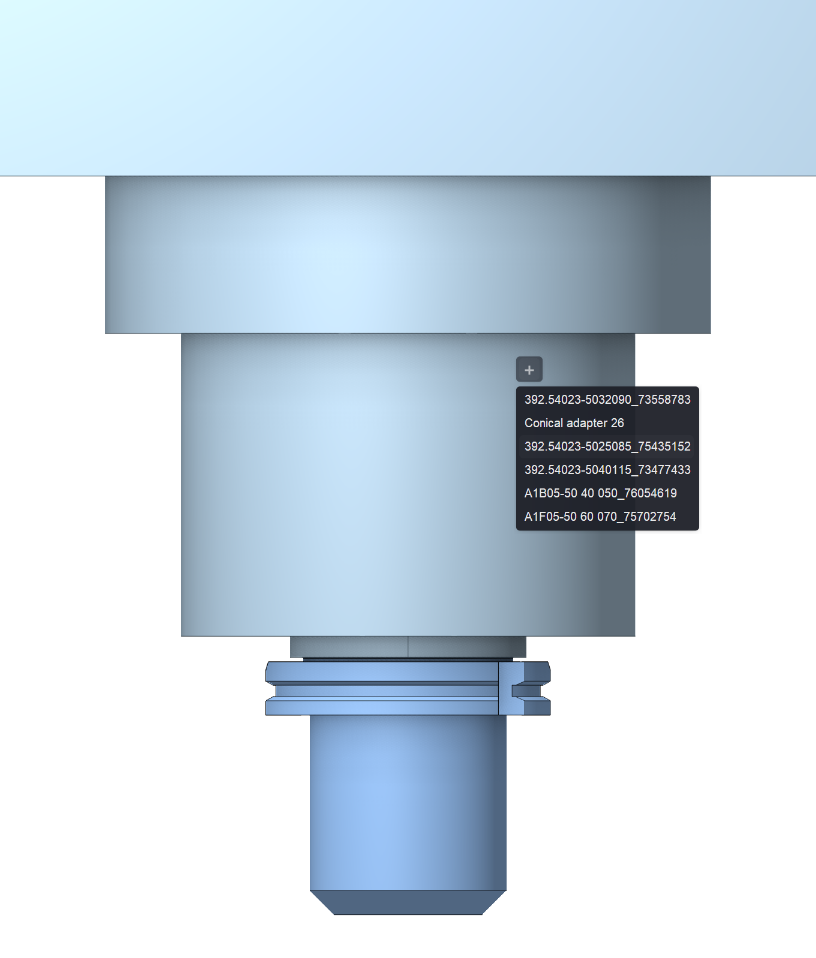

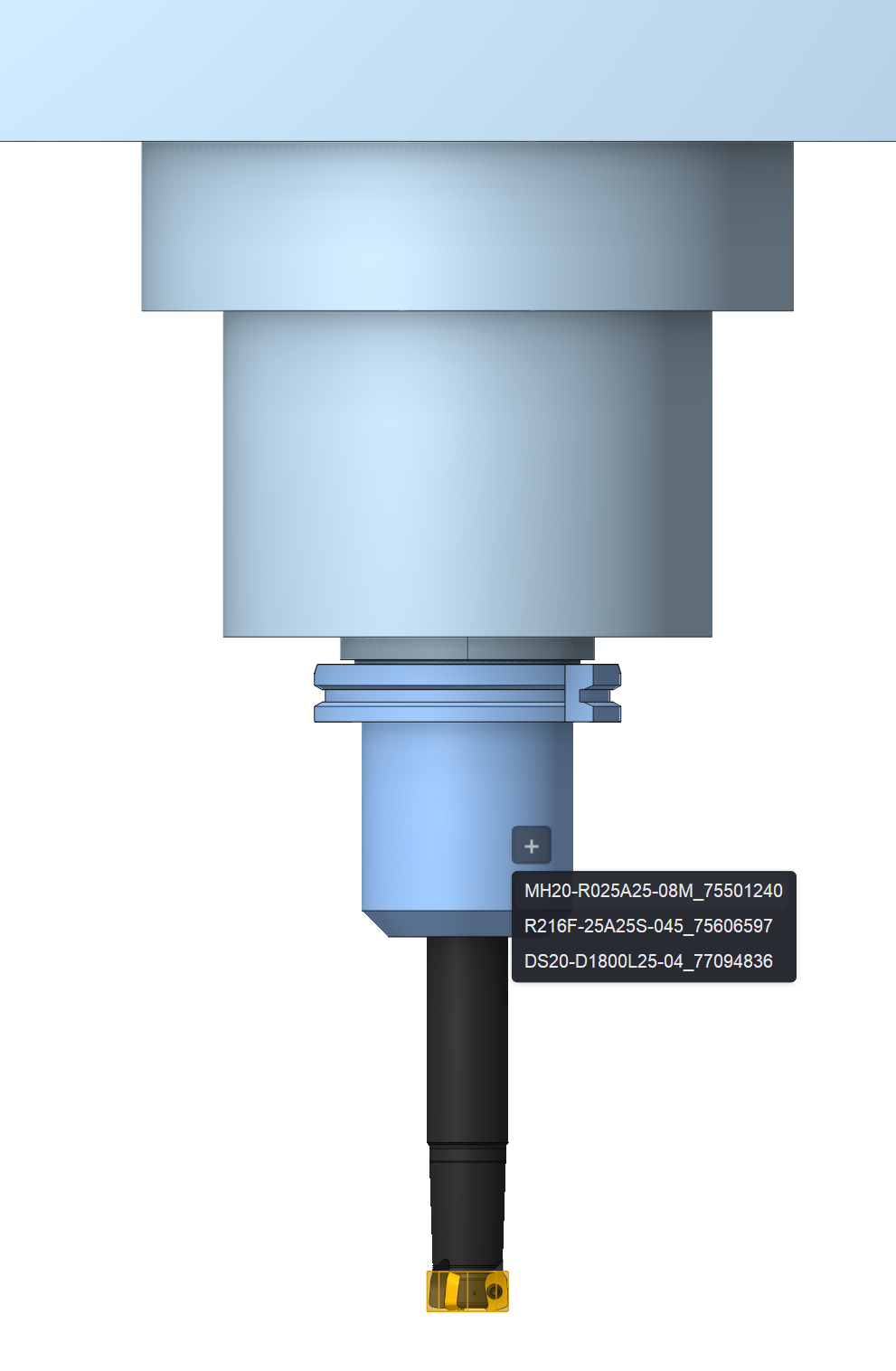

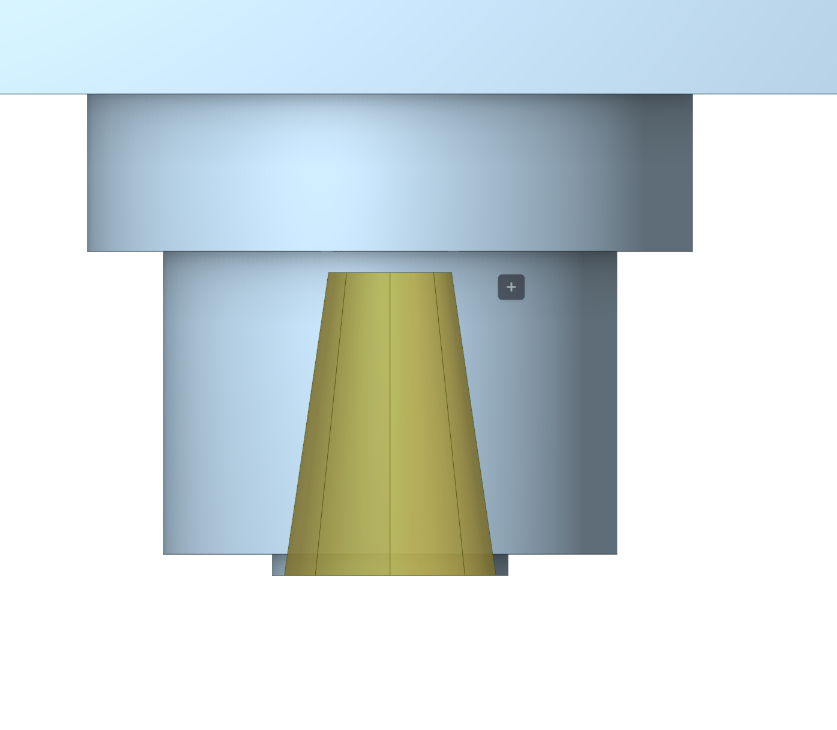

Добавлены новые инструментальные сборки

Реализован новый режим работы с параметрическими и трехмерными инструментами. Данный режим позволяет в интерактивном режиме на вкладке Технология собирать инструментальную сборку — от посадочного гнезда шпинделя (или другой системы крепления станка) до режущего инструмента, включая различные держатели и оправки. Узнать больше

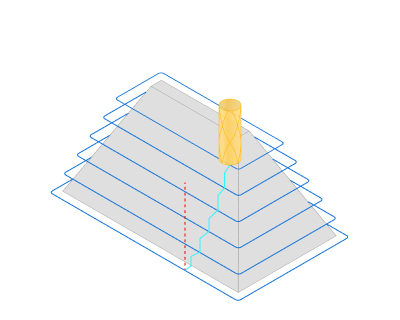

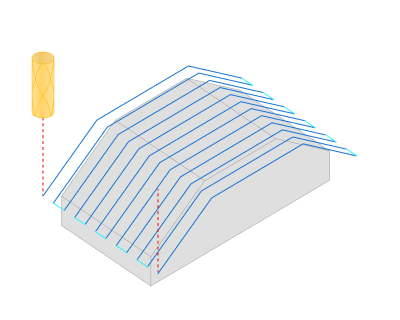

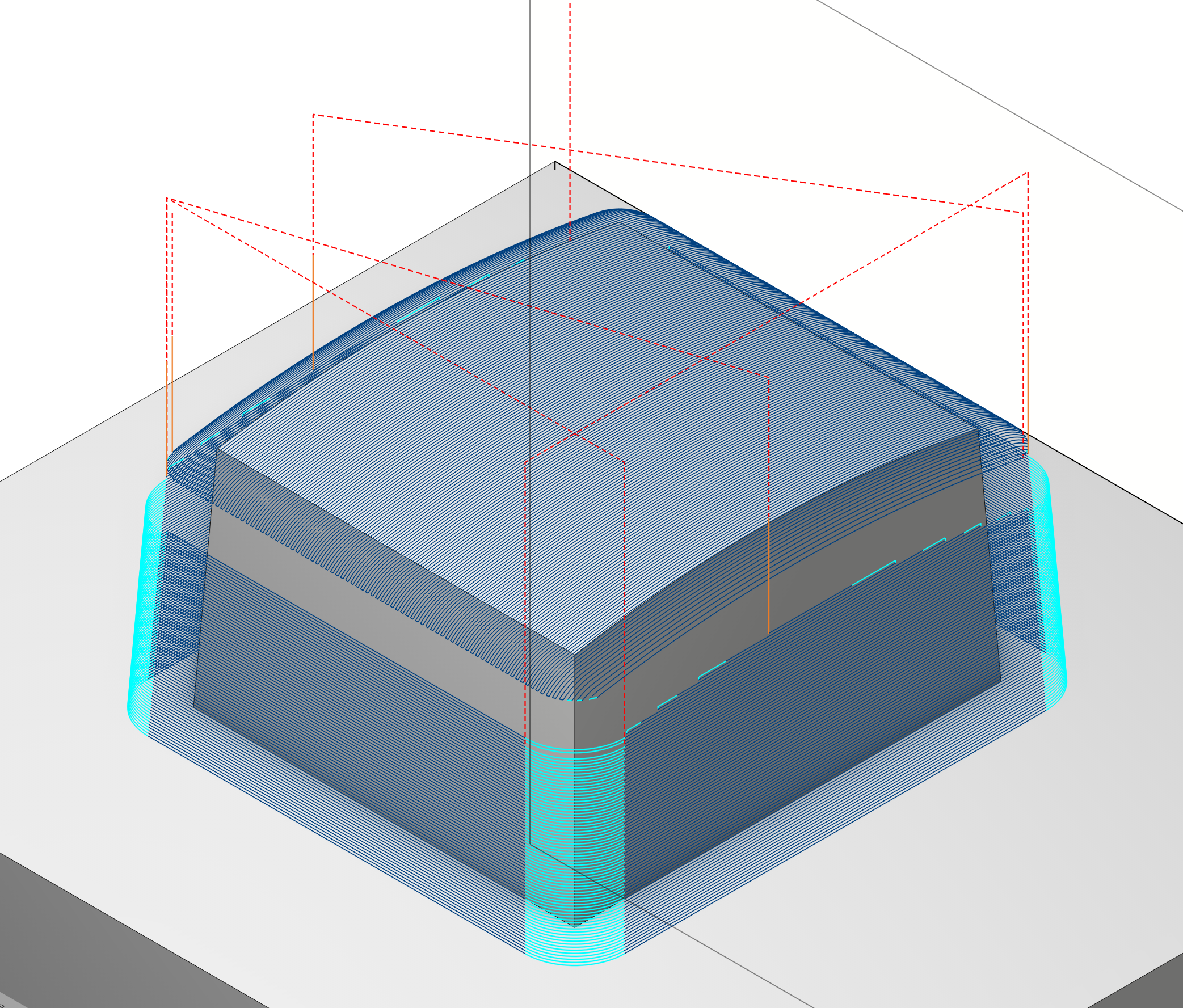

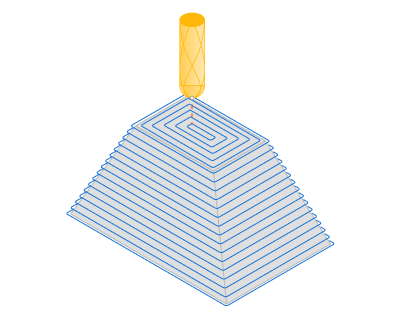

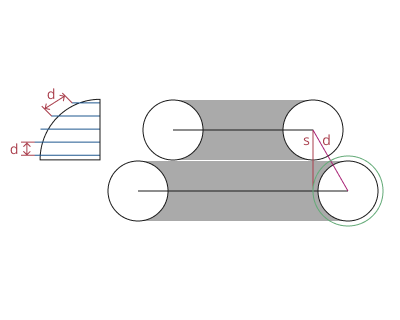

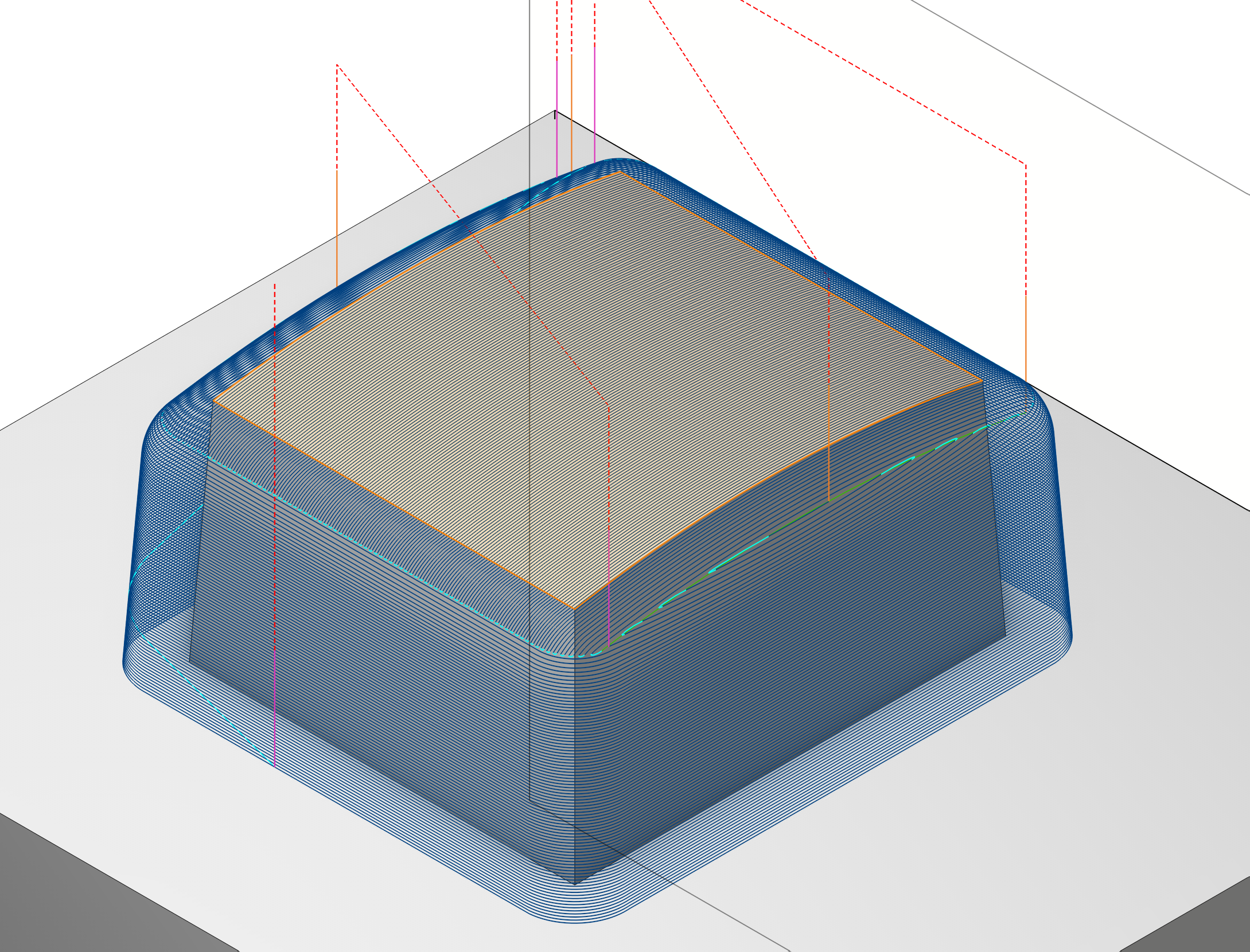

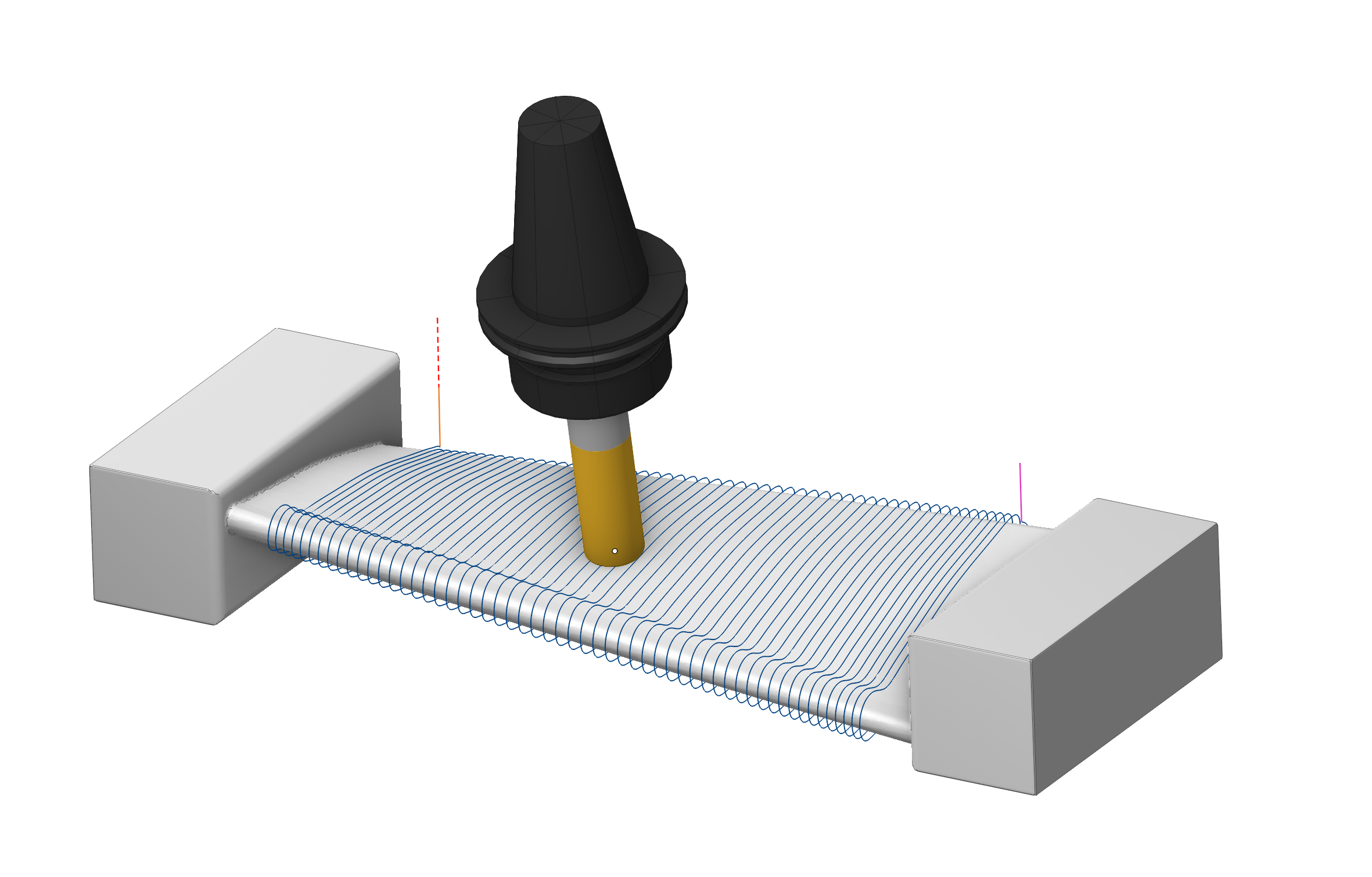

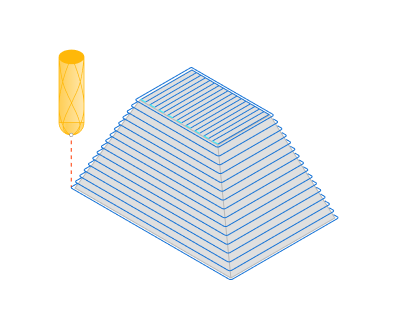

Добавлена новая операция Комбинированная чистовая

Стратегии:

• • • • • Построчная

• Послойная

• 3D смещение

• • Построчная+Послойная

• 3D Смещение+Послойная

Преимущества:

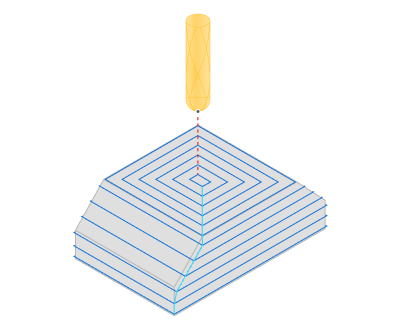

• Генерация спиралей для послойных проходов (винтовая обработка).


• В комбинированных стратегиях пологие и крутые зоны обрабатываются различными способами, что обеспечивает равномерную высоту гребенки и улучшает условия резания.


• Комбинированные стратегии включают сглаживание/объединение зон обработки на основе параметра Расстояние сглаживания. Это позволяет формировать более цельную траекторию с меньшим количеством лишних проходов и переходов.


• Добавлено интеллектуальное объединение траекторий для комбинированных стратегий.

• Процесс расчета полностью распараллелен.


Данная операция способна заменить устаревшие (legacy) операции и решить связанные с ними вопросы. Узнать больше

Операция Комбинированная чистовая со стратегией Построчная + Послойная заменяет устаревшую операцию Комплексной обработки , обеспечивая улучшенное качество поверхности и сокращение времени обработки.

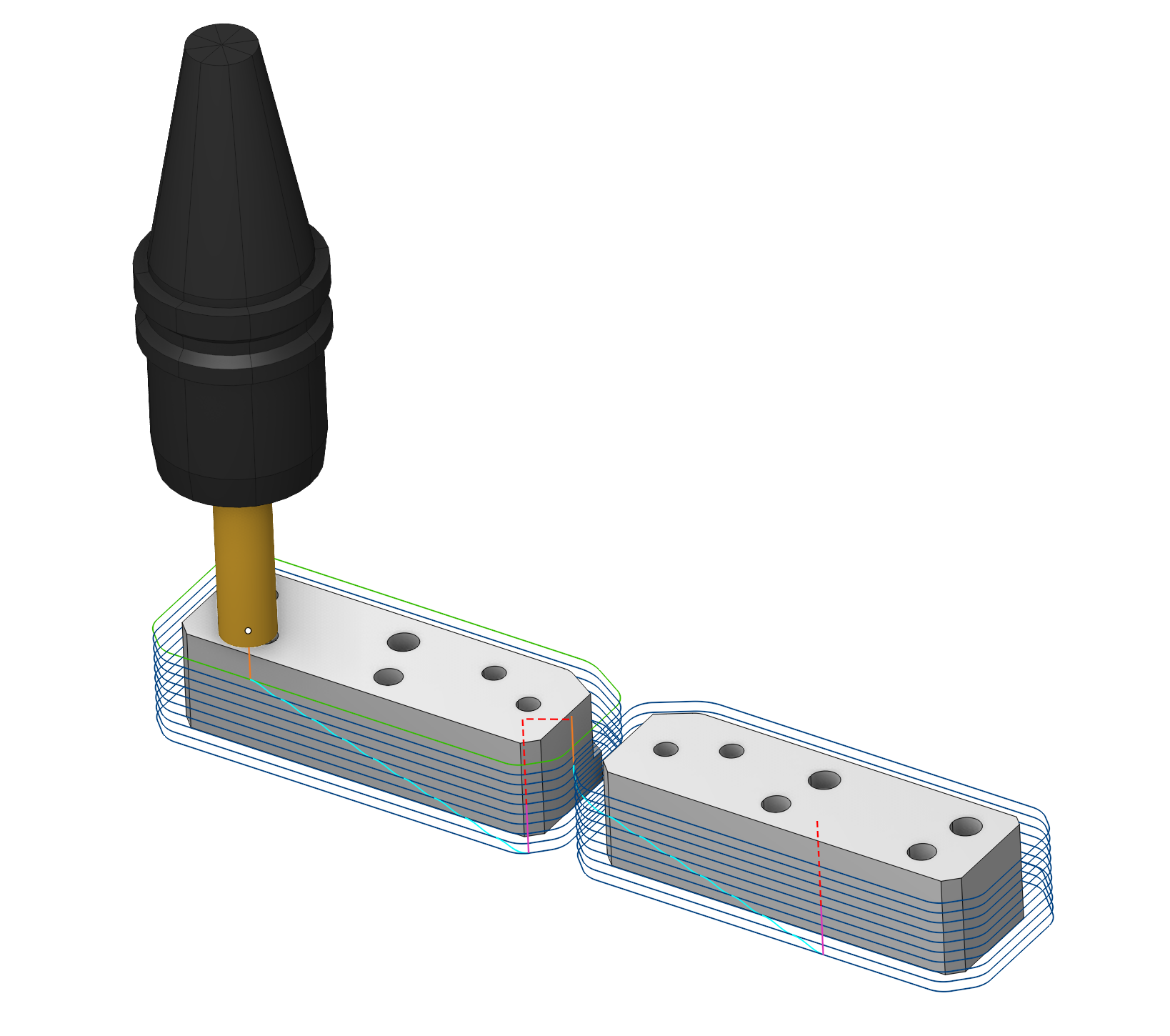

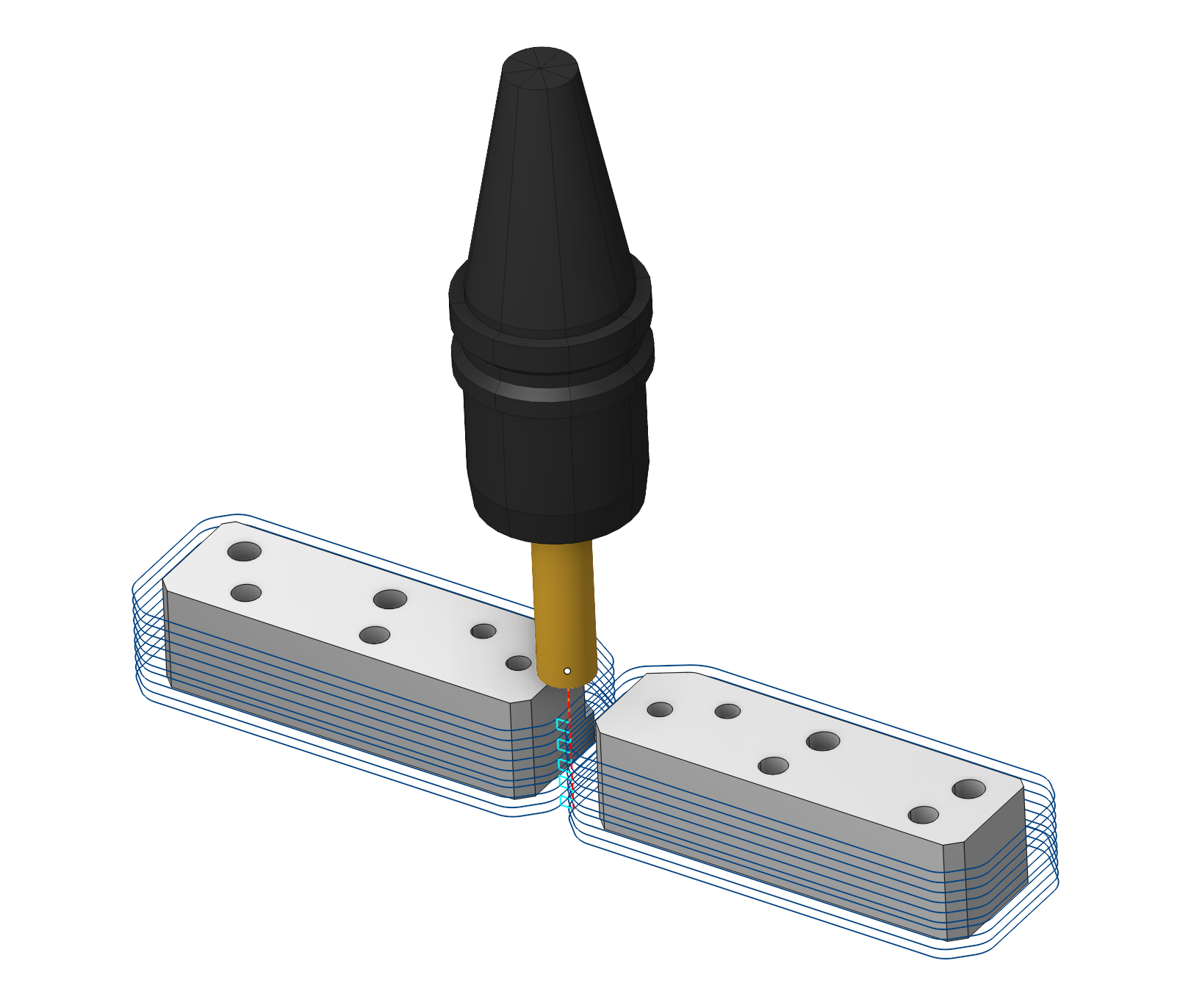

В операции Чистовая послойная отсутствует заданная начальная точка, что может привести к столкновению инструмента или врезанию между соседними деталями. Новая операция Комбинированная чистовая теперь включает задаваемую пользователем начальную точку во всех стратегиях, обеспечивая более гибкую и контролируемую обработку.

В операции Чистовая послойная отсутствует возможность спиральной обработки. В результате выполнить требуемый процесс обработки с помощью этой стратегии невозможно.

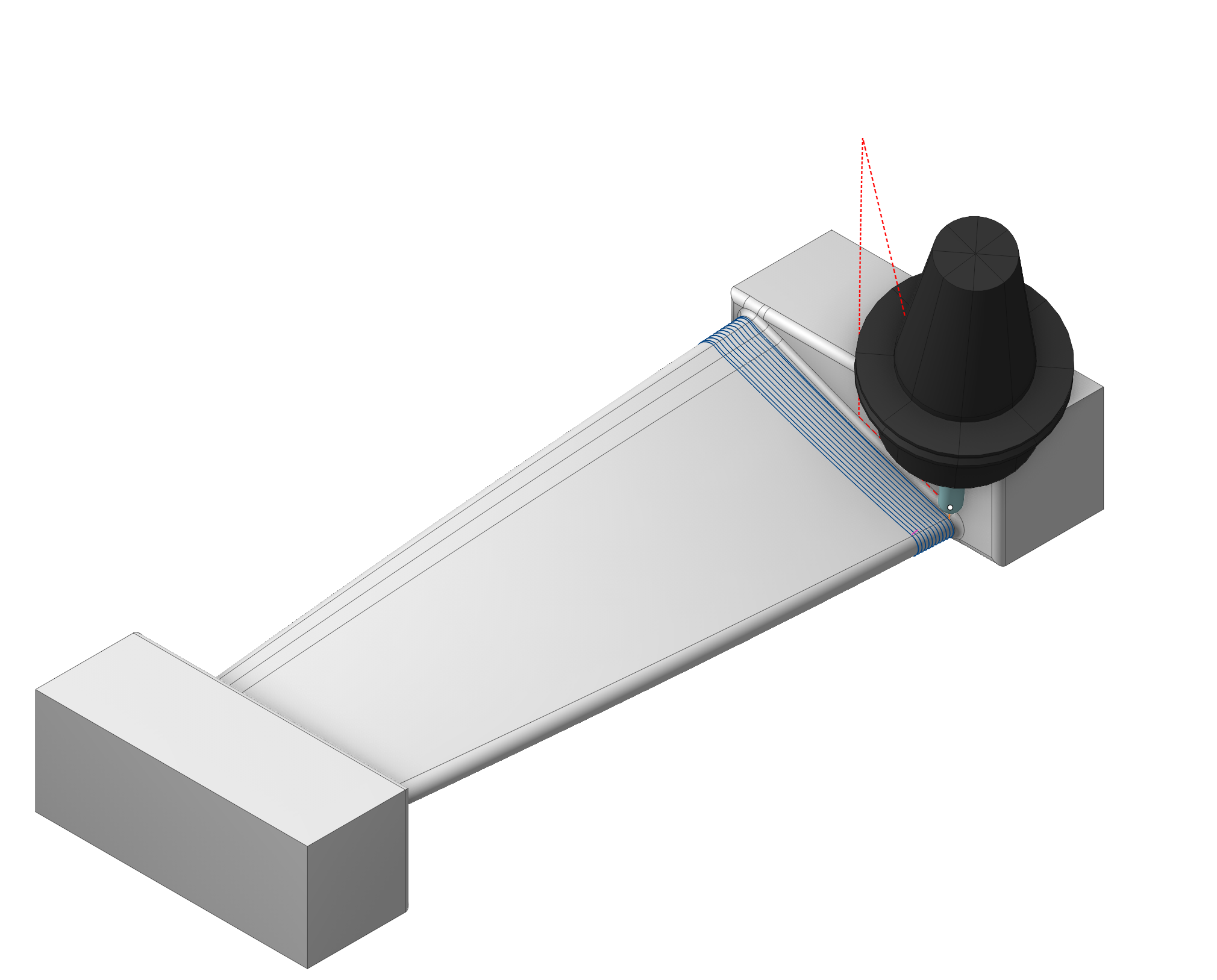

Добавлена новая операция Обработка лопаток.

Специализированный модуль обработки лопаток включает стратегии для ключевых конструктивных элементов: лопатка , основание , ступица . Результат — оптимизированные траектории и высокое качество поверхности в каждой ответственной области. Узнать больше

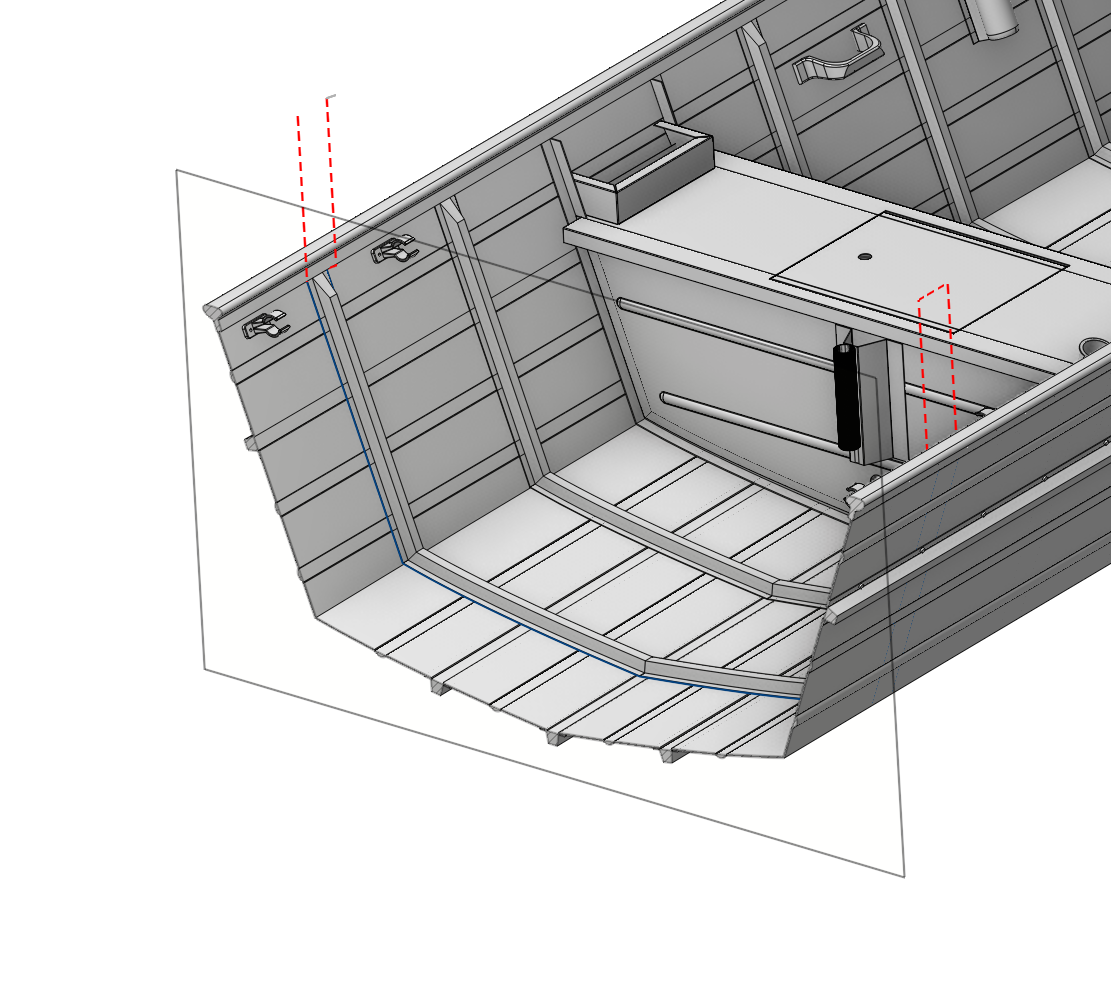

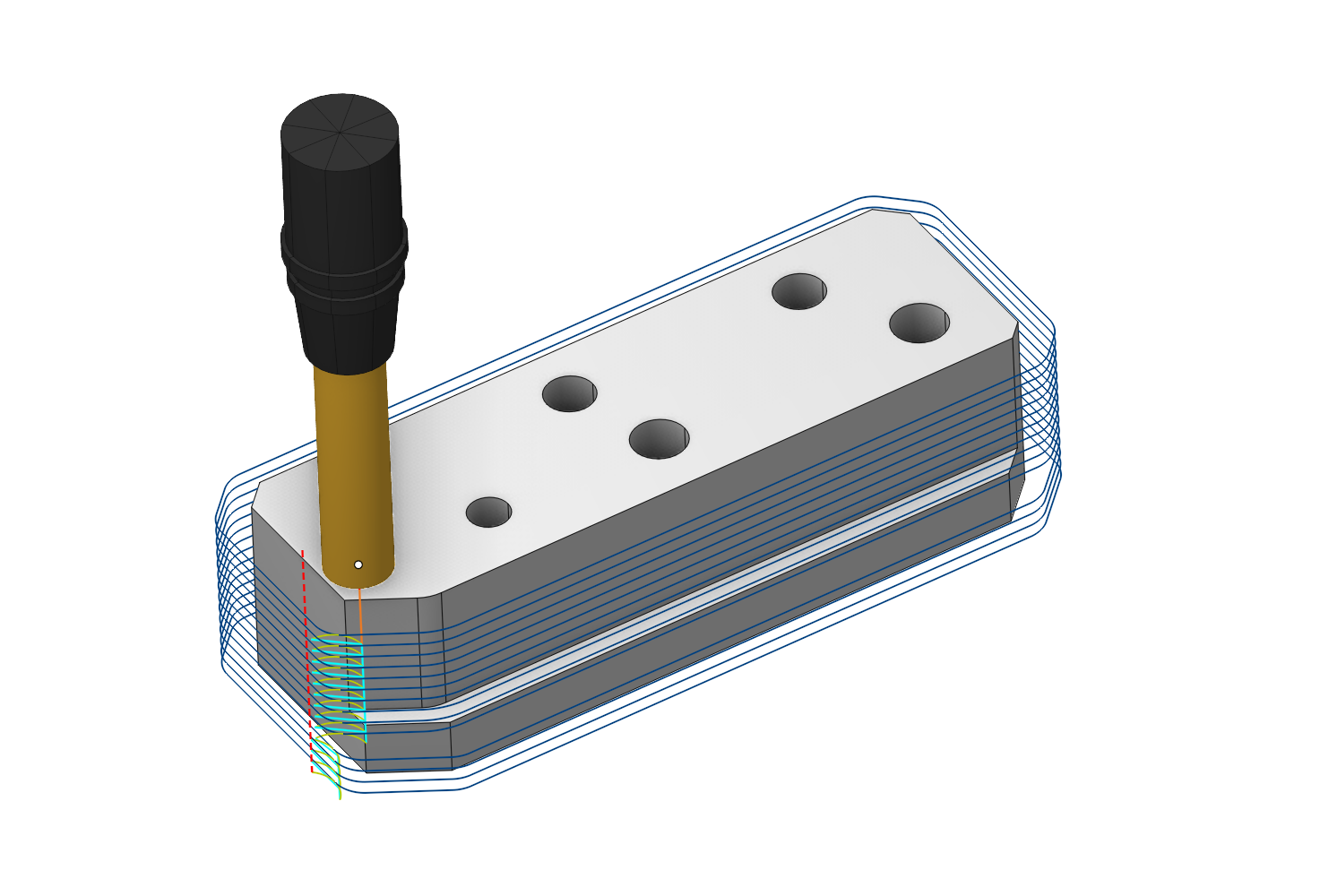

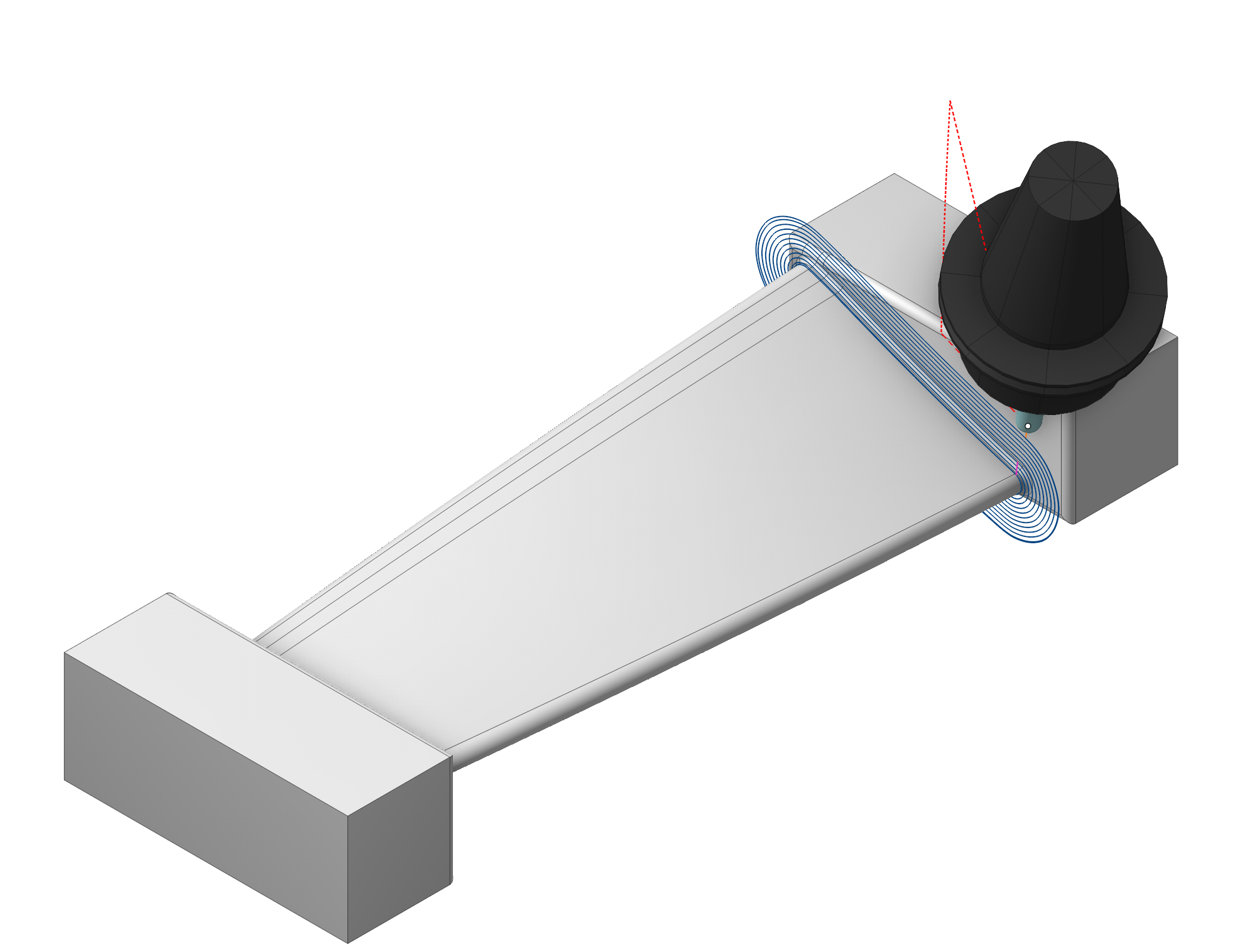

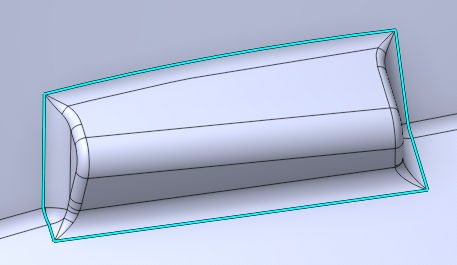

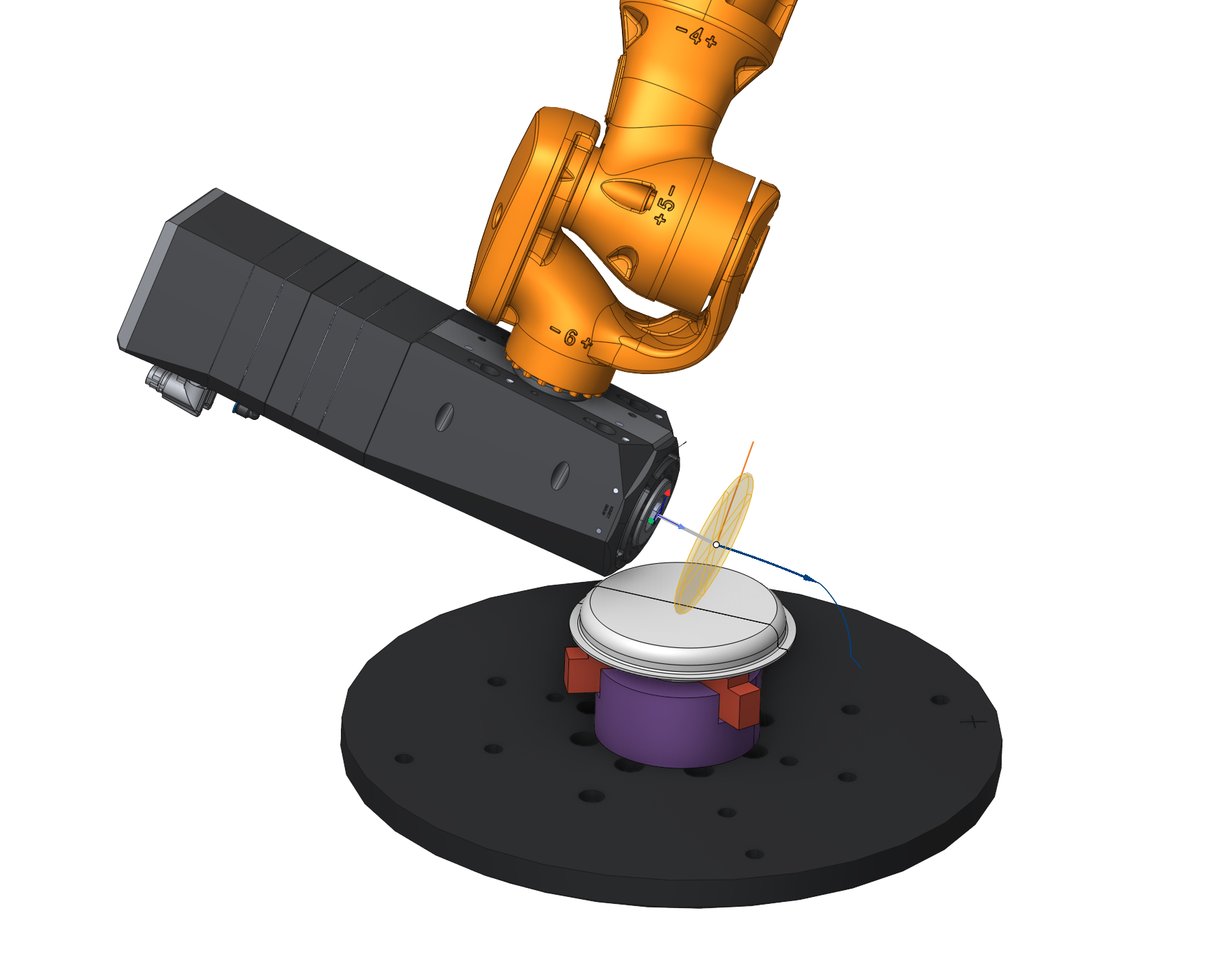

Добавлена новая операция Полирование по контуру.

Операция выполняет чистовую обработку стенок и кромок детали вдоль заданных контуров с использованием боковой поверхности дискового инструмента. Узнать больше

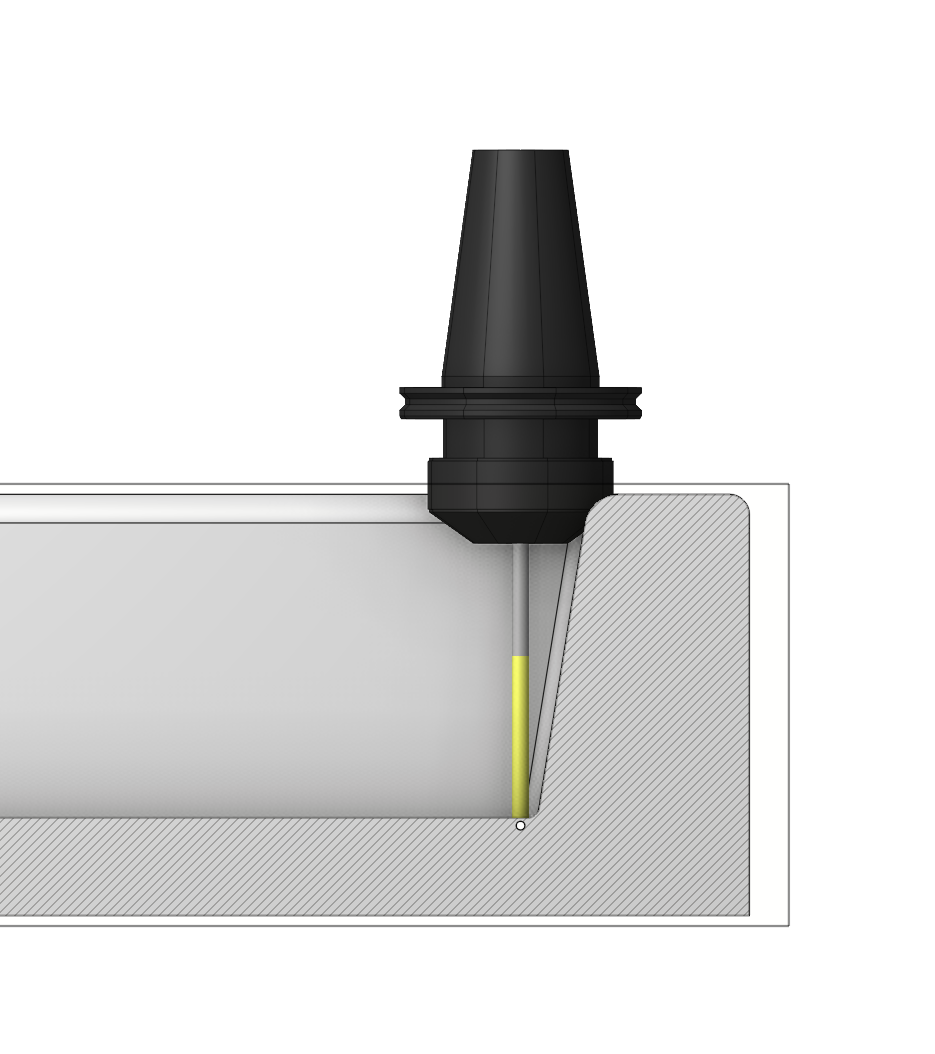

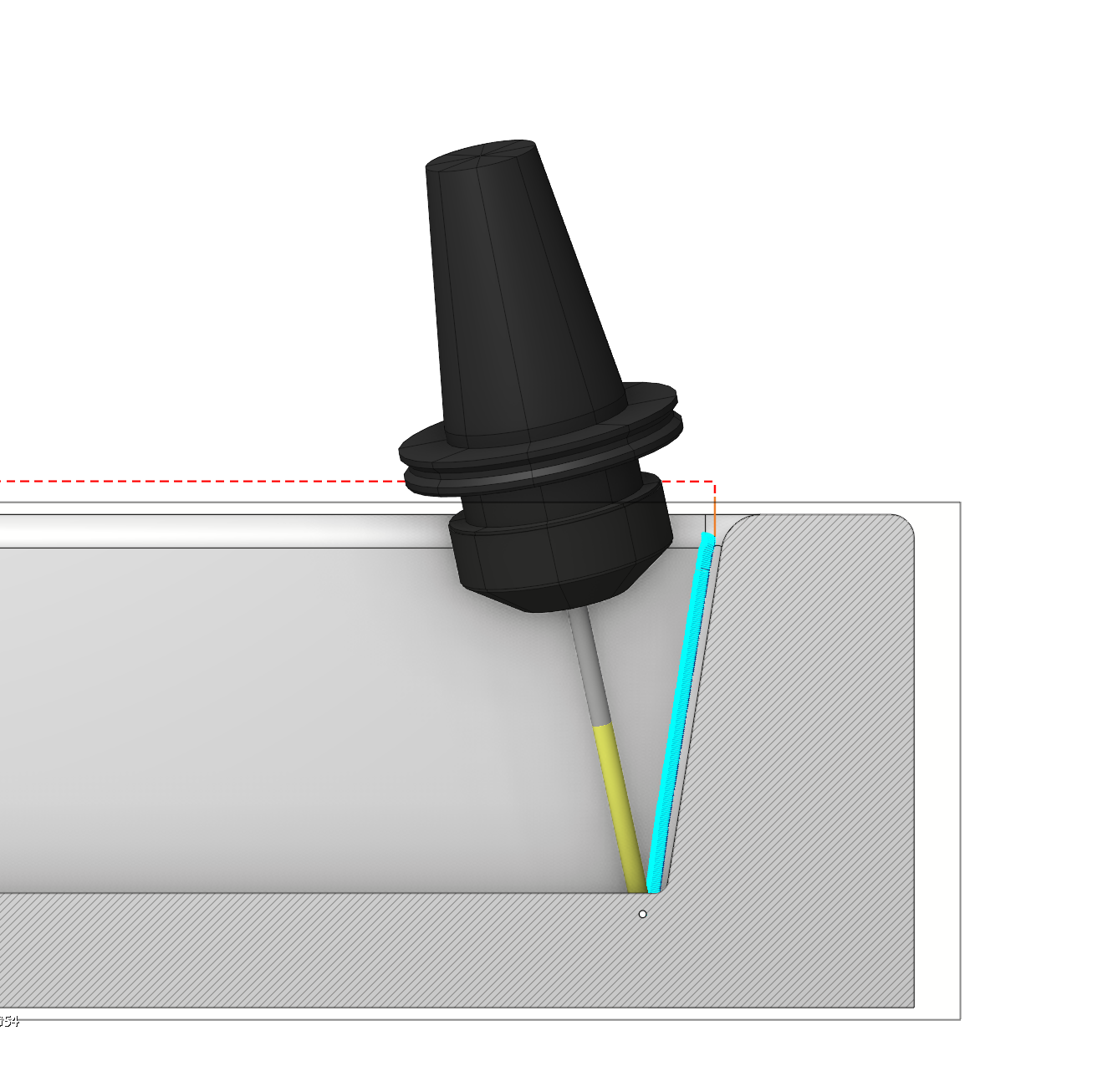

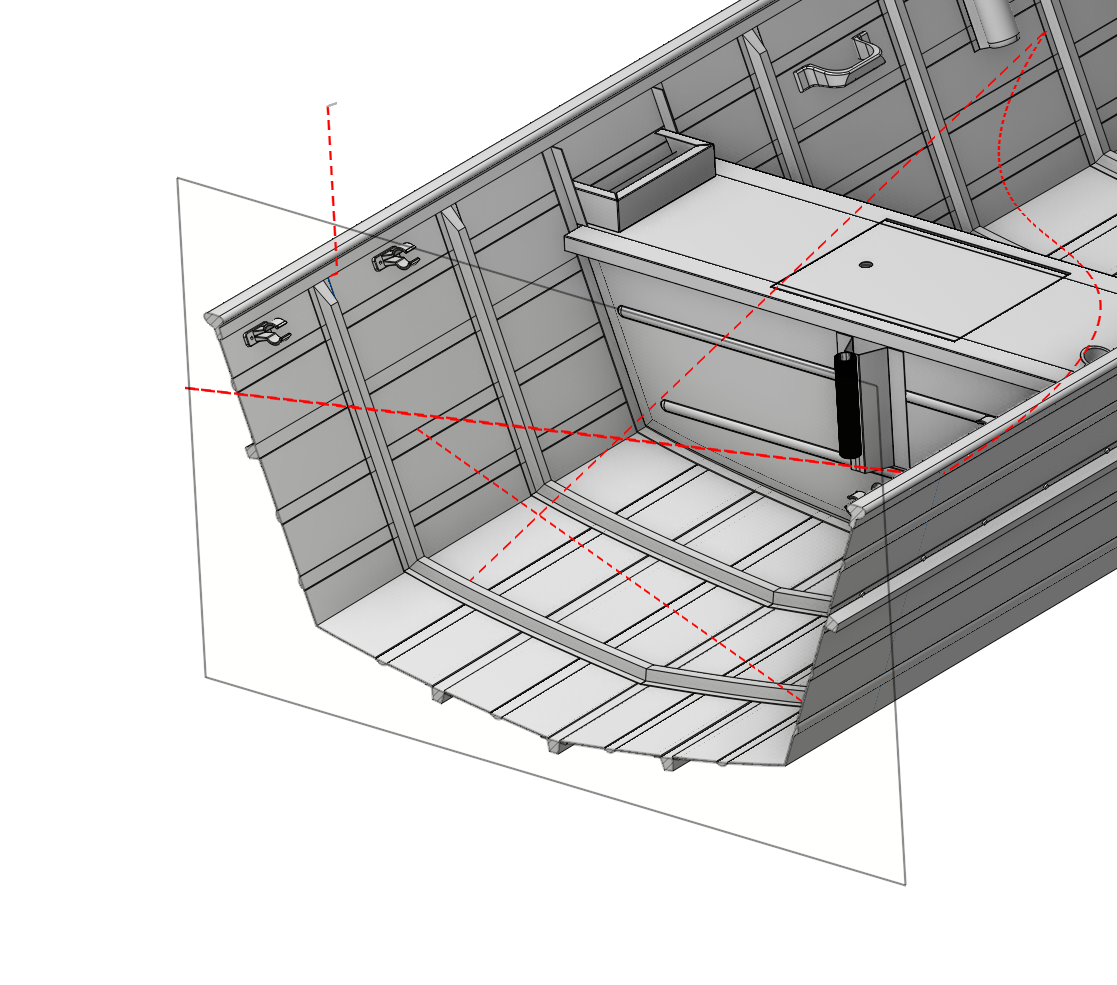

В функцию Контроль державки добавлена новая возможность: Адаптивный наклон, Контроль переходов.

В отличие от Наклона в сторону, эта функция позволяет одновременно отклонять инструмент по двум осям, преобразуя 3-осевую обработку в 5-осевую под различными углами. Узнать больше.

Функция Контроль переходов позволяет выполнять угловое отклонение инструмента при переходах между рабочими (режущими) проходами.

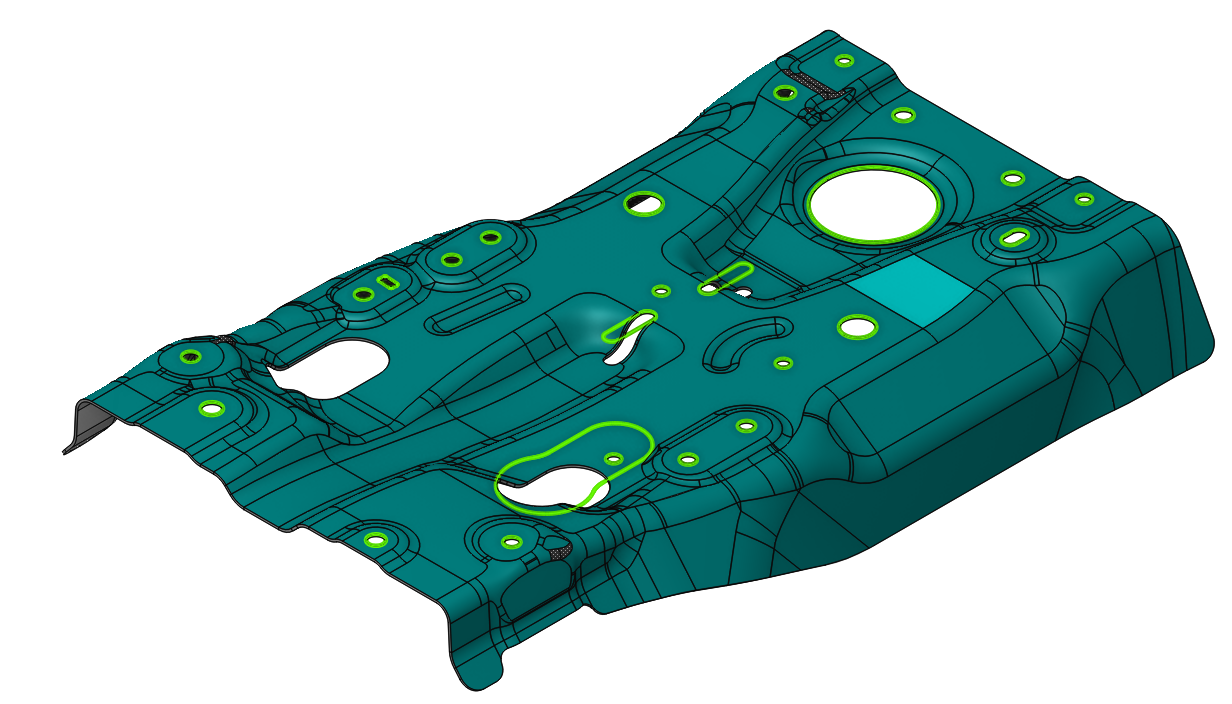

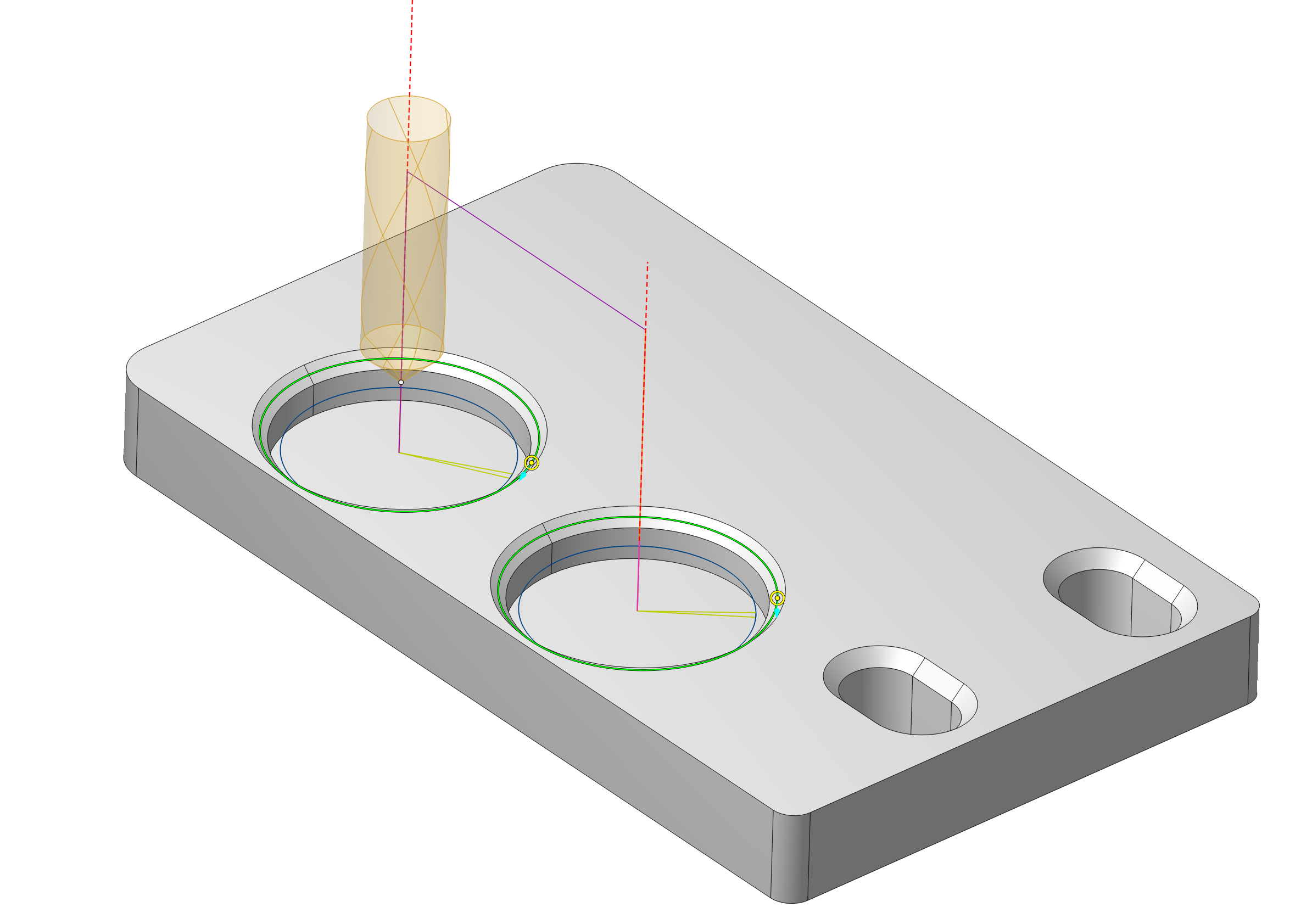

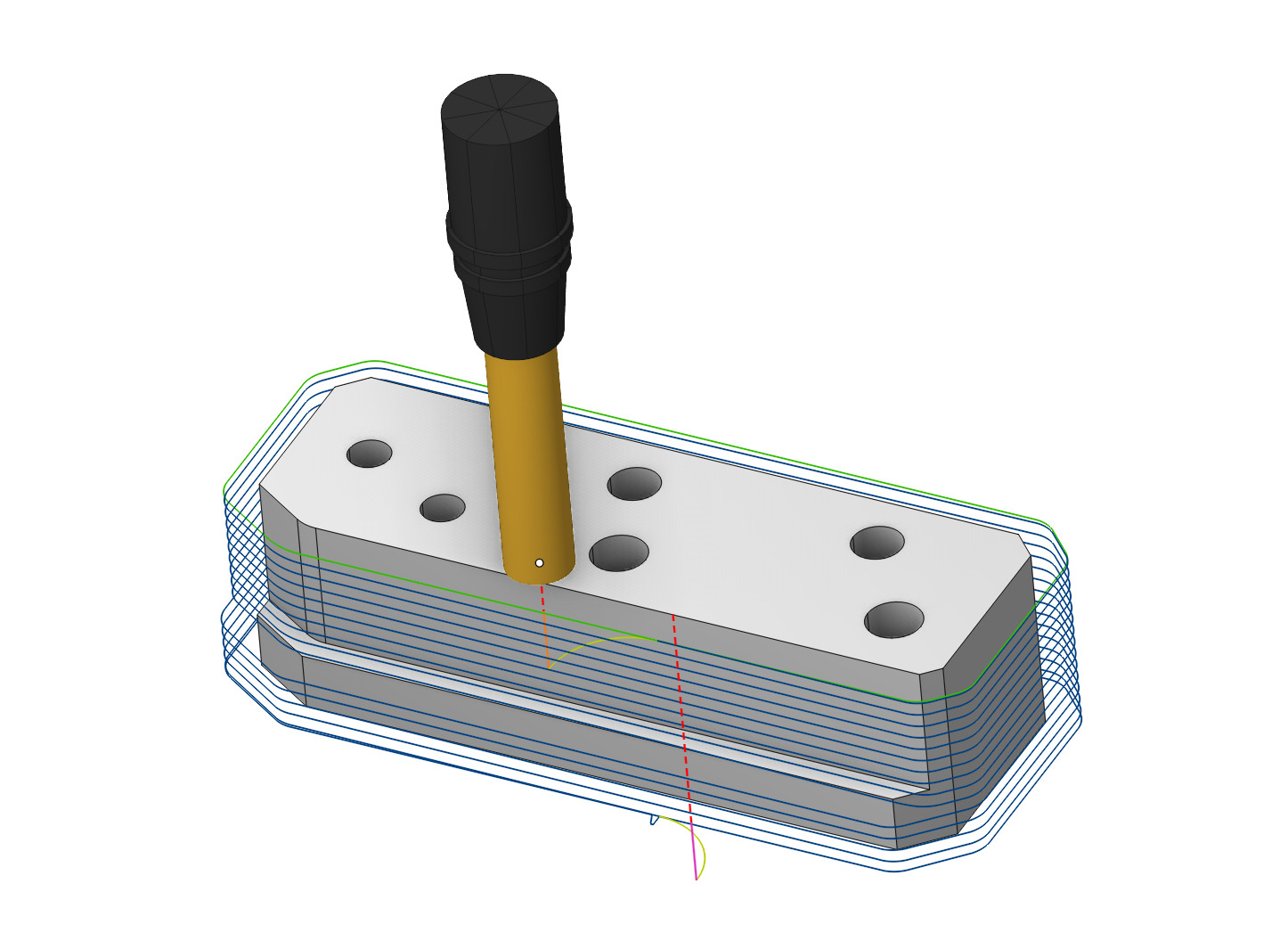

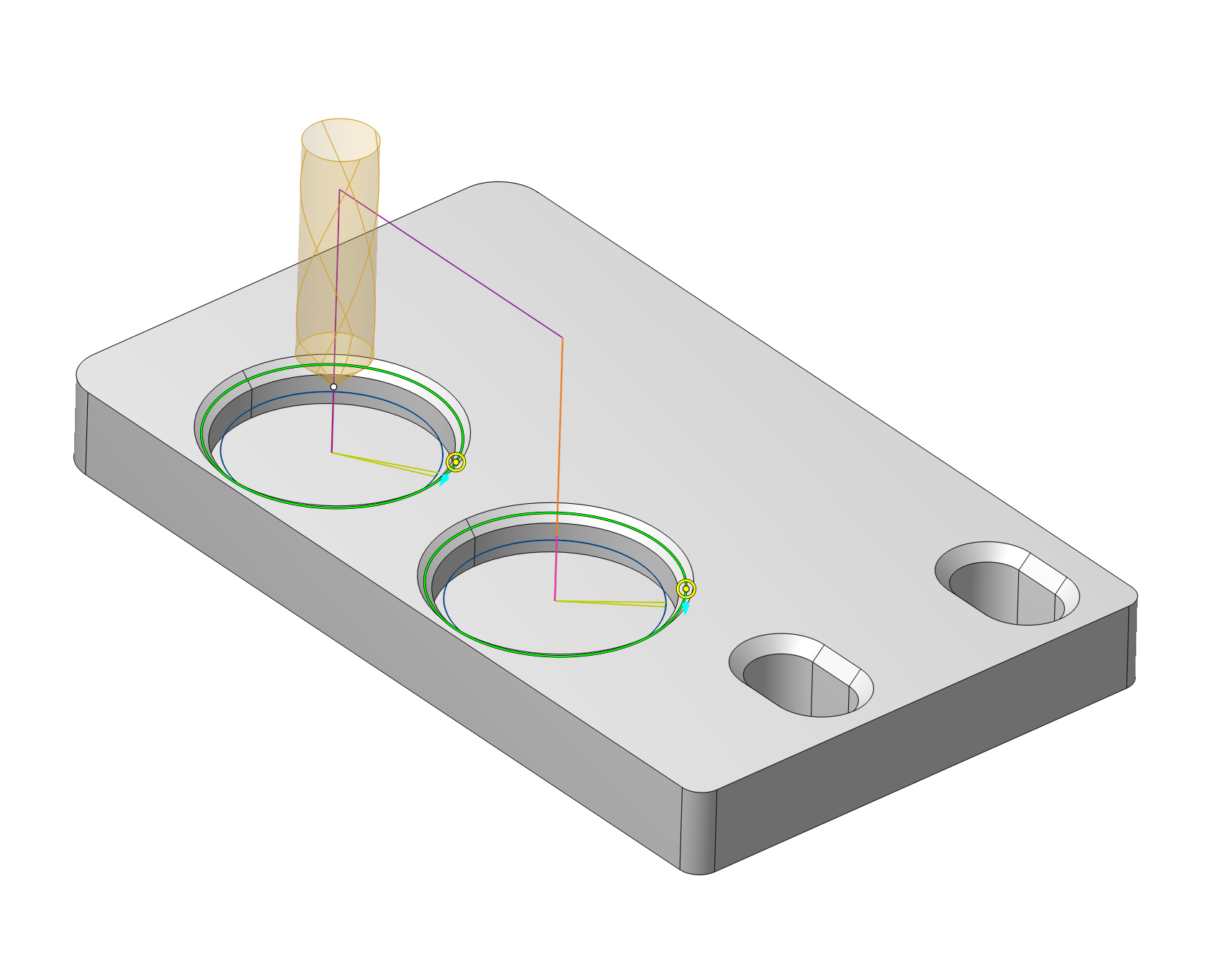

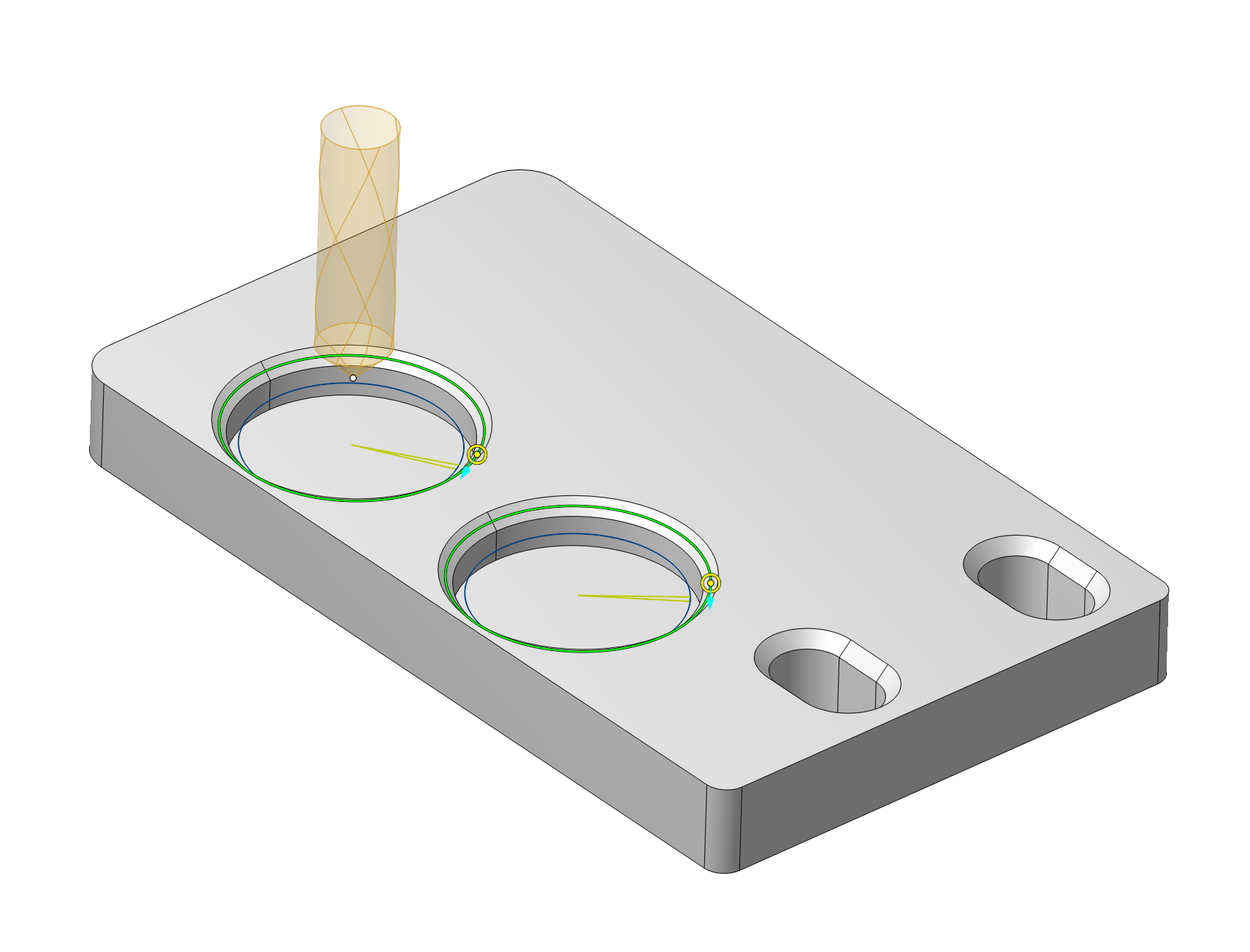

Функция Распознавание элементов была добавлена для операции 6D контур

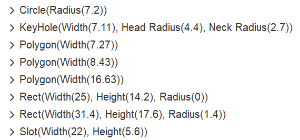

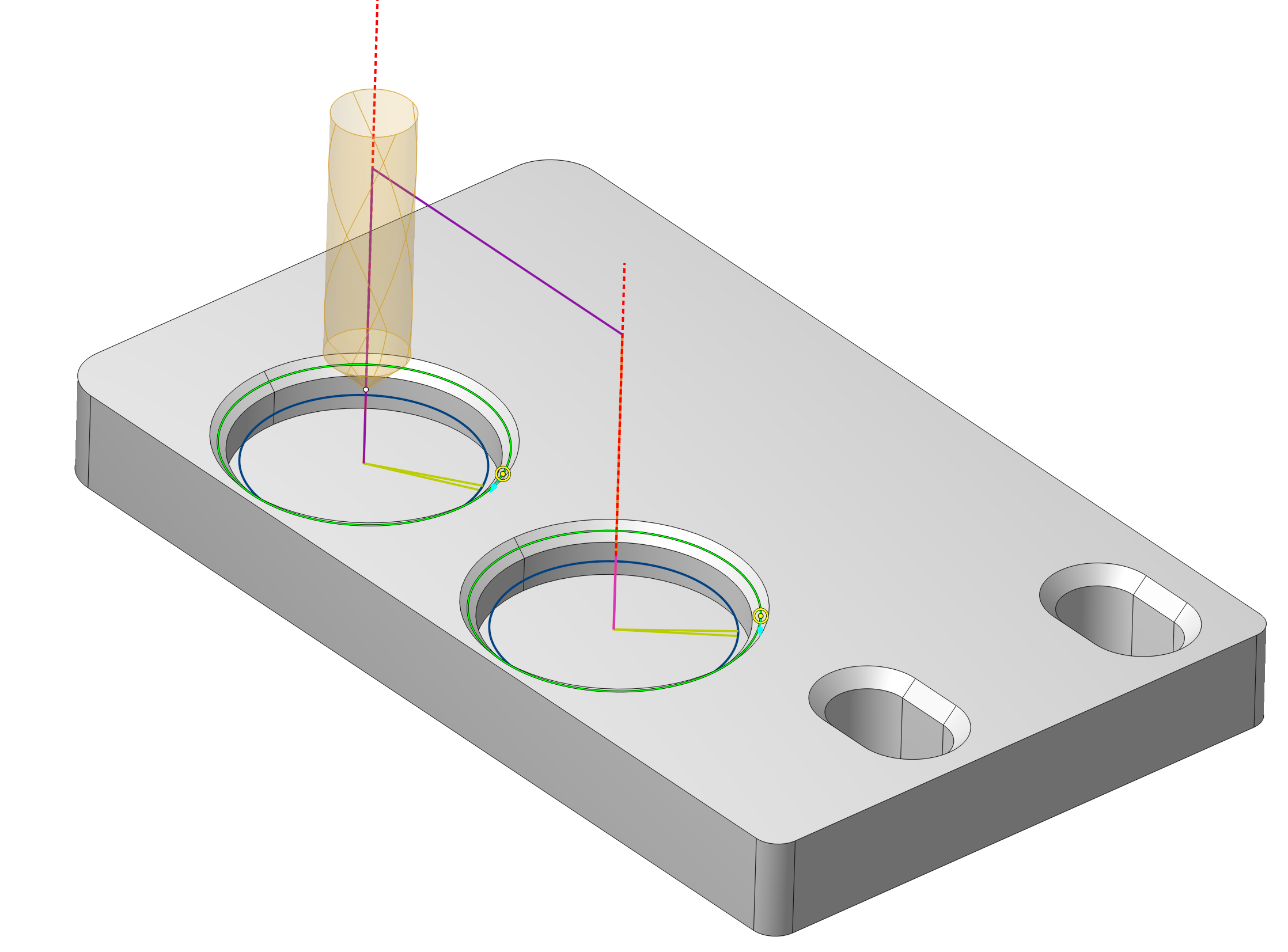

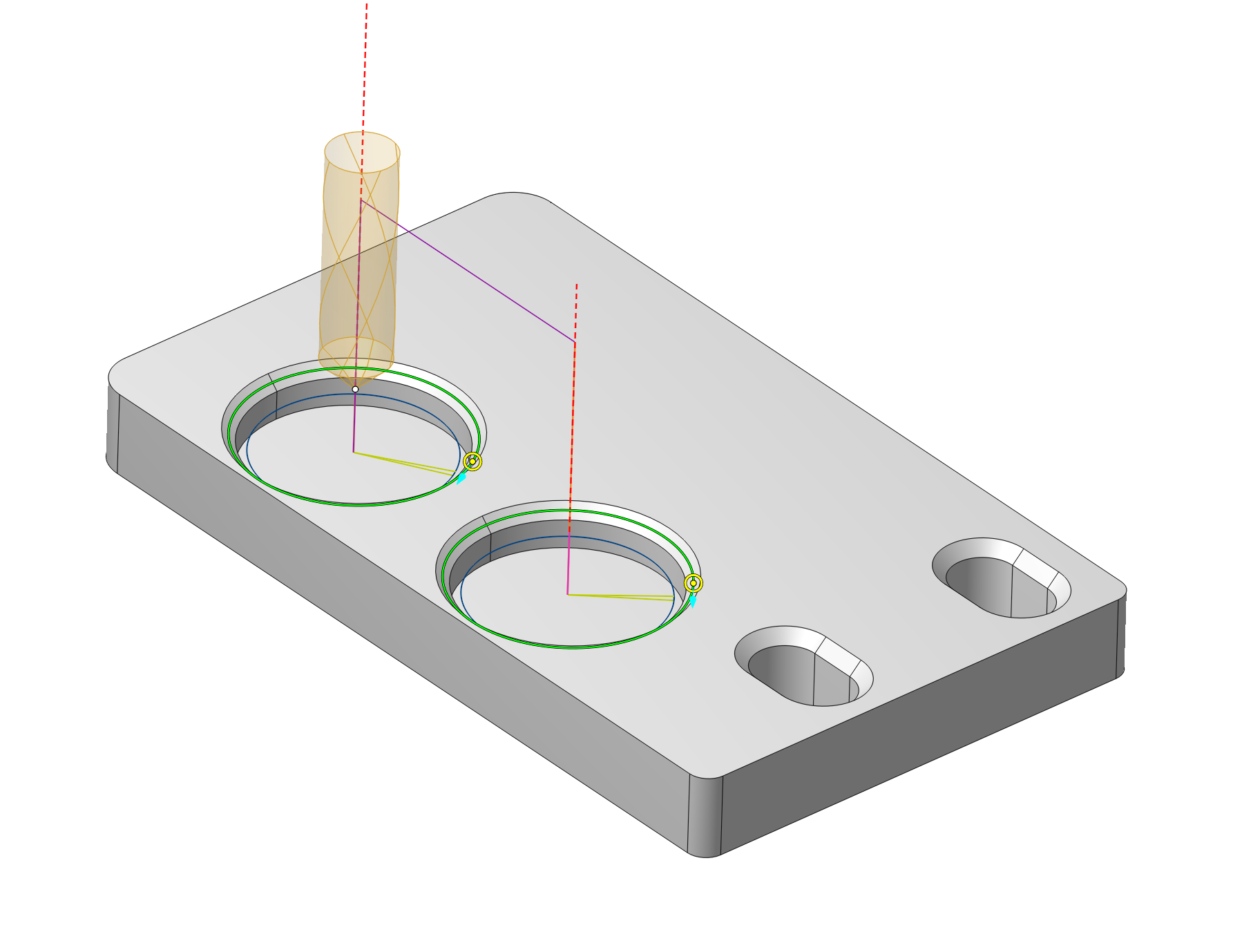

Функция Распознавания элементов была добавлена для операции 6D контур (Узнать больше). Это позволяет распознавать следующие конструктивные элементы: Окружность, Прямоугольник, Прямоугольник со скруглением, Паз, Шестиугольник и отверстие типа "Замочная скважина". Данная возможность позволяет заменять примитивные команды перемещения (отрезки, дуги) в управляющих программах на высокоуровневые конструктивные элементы, что повышает читаемость и компактность кода, а также открывает расширенные возможности постпроцессирования. Узнать больше.

Опция Интеллектуальное перемещение была улучшена.

Интеллектуальное перемещение позволяет генерировать траекторию робота для 5D- и 6D-точек без использования карты осей робота. Полученная траектория не выходит за пределы ограничений осей и включает обход особых положений и столкновений. Кроме того, траекторию можно точно настроить с помощью карты осей робота.

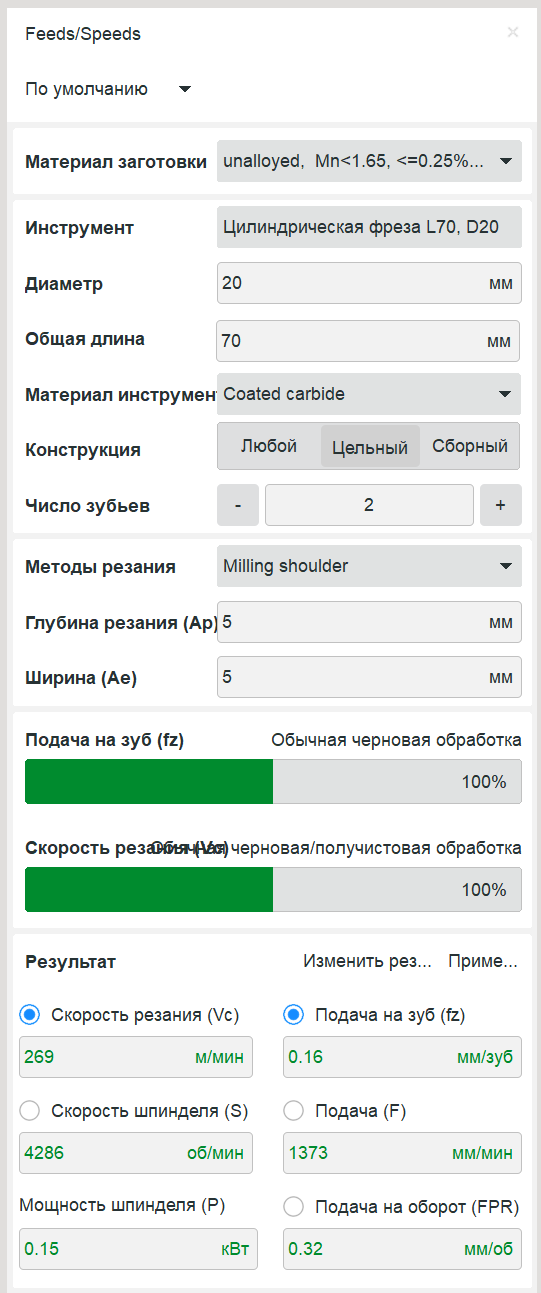

Калькулятор режимов резания переработан и расширен.

В предыдущих версиях ПО калькулятор выполнял базовый автоматический расчёт режимов резания. Например, пользователь мог ввести скорость резания и подачу на зуб, чтобы автоматически получить частоту вращения шпинделя и минутную подачу стола. В новой версии калькулятор получил полный набор инструментов для автоматизированного расчёта режимов резания. Узнать больше

Система учитывает ключевые параметры обработки, в том числе:

• тип инструмента (цельный или сборный);

• материал заготовки;

• и другие значимые факторы.

Расширенные возможности позволяют пользователю создавать и вести собственную библиотеку режимов резания. По умолчанию расчёты выполняются на основе проверенных отраслевых баз данных ведущих производителей: Walter, Kennametal и Sandvik.

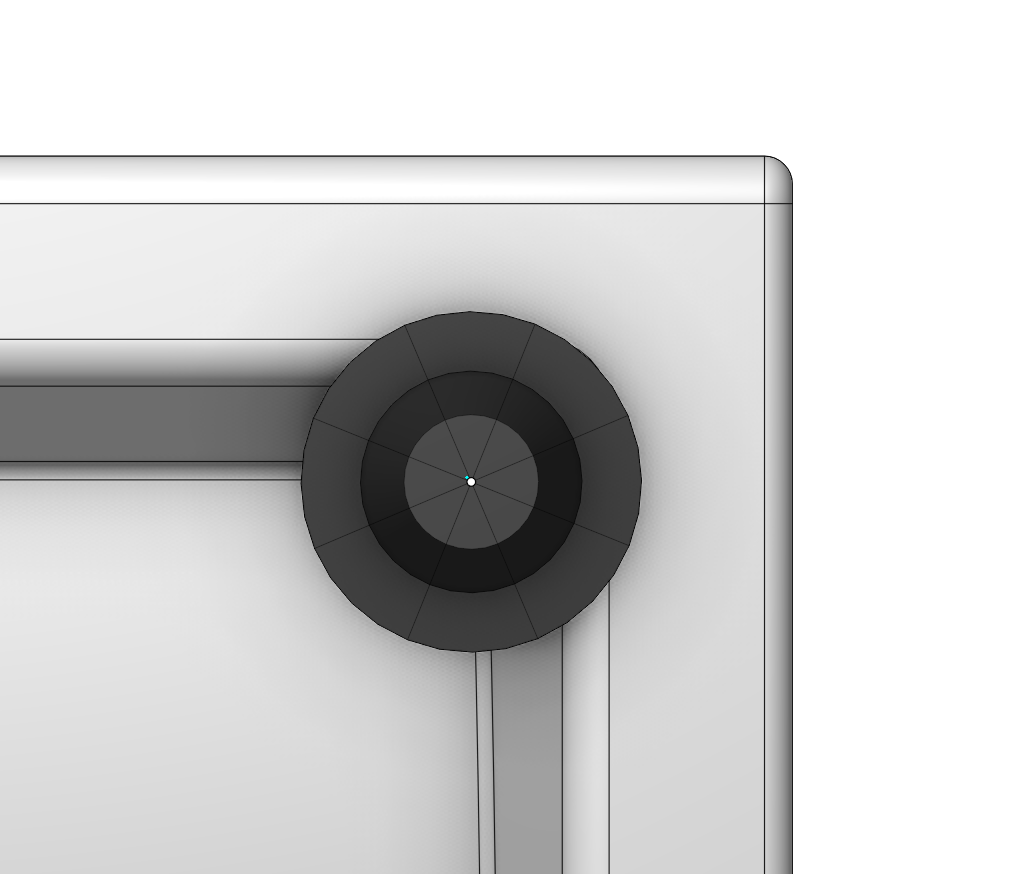

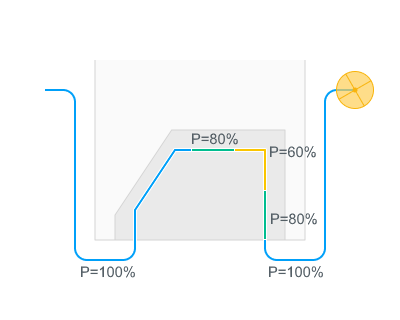

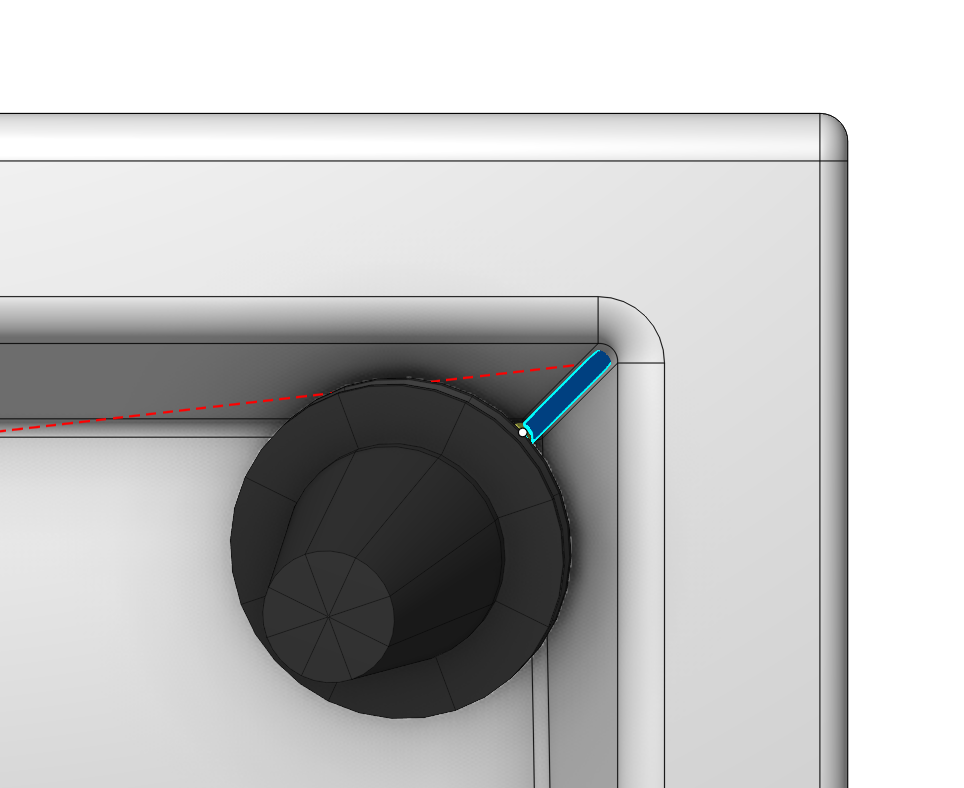

Улучшен контроль углов

Добавлены новые типы действий: Настройка подачи, Настройка мощности и Настройка подачи и мощности. Корректировка подачи теперь поддерживает значения выше 100%, обеспечивая ускорение на углах. Мощностью можно управлять независимо или совместно с подачей. Узнать больше.

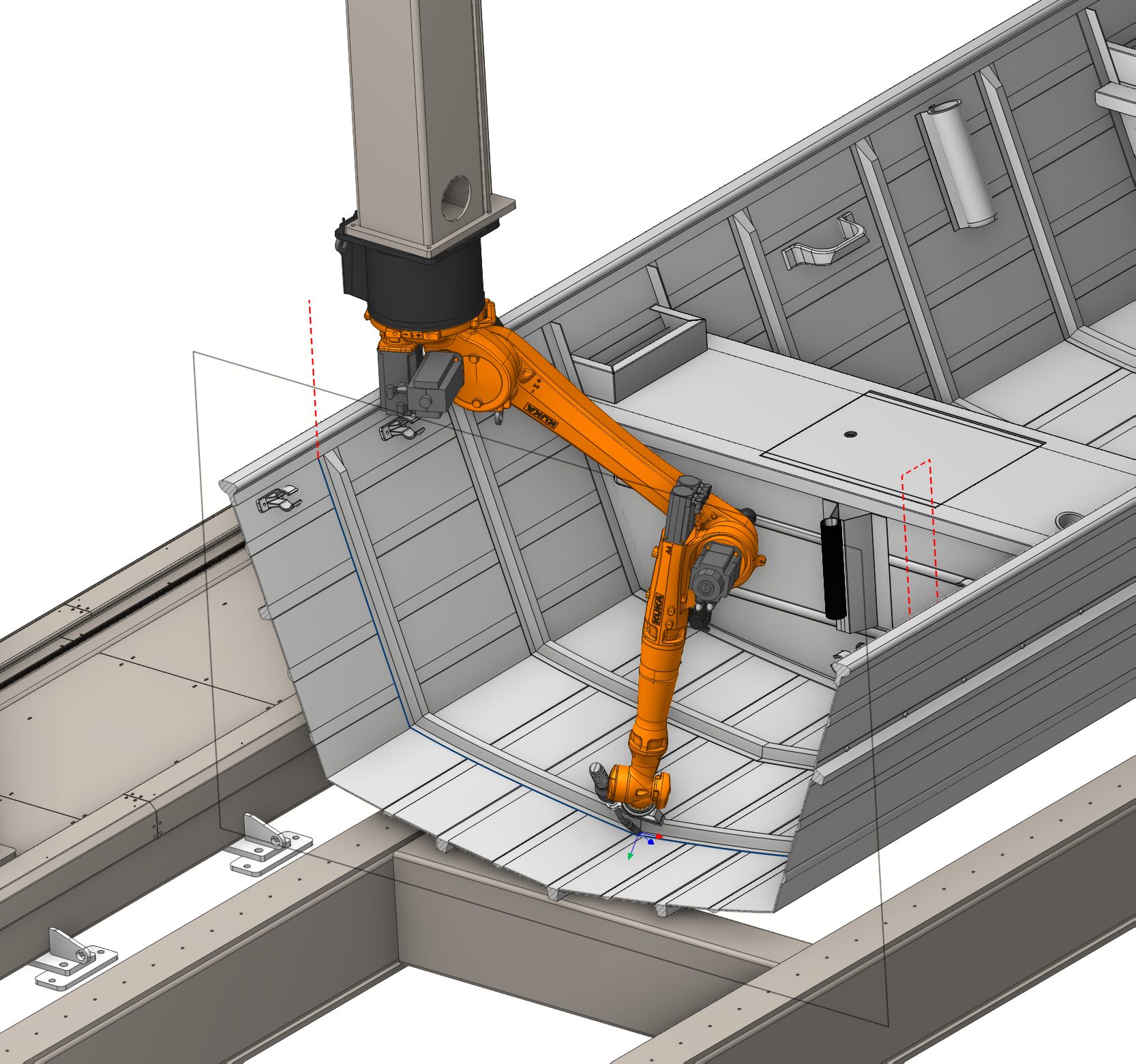

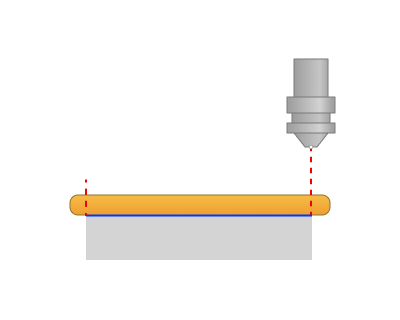

Опция Отвод добавлена в Сварку 6D.

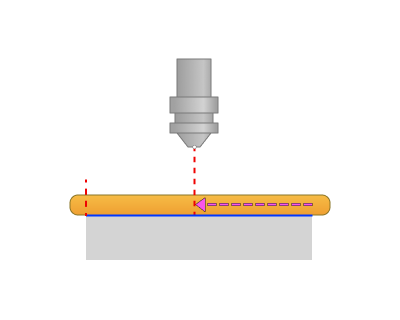

Доступна для нескольких типов сварки. Когда она включена, инструмент проходит назад вдоль выполненного шва на настраиваемое расстояние перед тем, как оторваться от поверхности, благодаря чему остаточная энергия остаётся над уже сваренным материалом и не оставляет следов на чистой поверхности — полезно при лазерной сварке, где луч может выключаться не мгновенно. Узнать больше

Новый точный формат экспорта результата симуляции

Результаты симуляции теперь можно сохранять в новом точном формате .camsr и загружать в другой проект в качестве заготовки, сохраняя точную модель вместо потери детализации при использовании STL. Доступно в диалоге экспорта результата симуляции и через новую кнопку Результат симуляции на вкладке Заготовка. Узнать больше

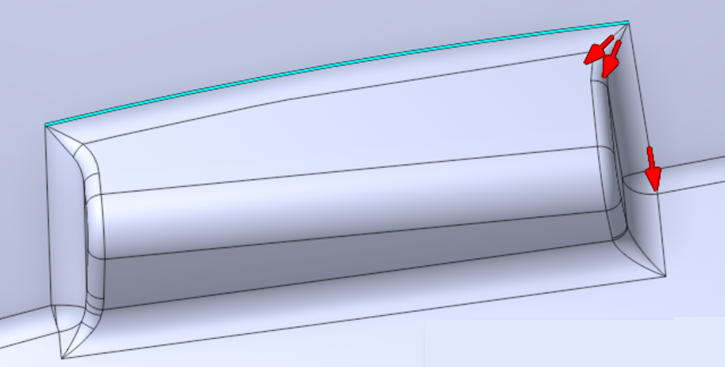

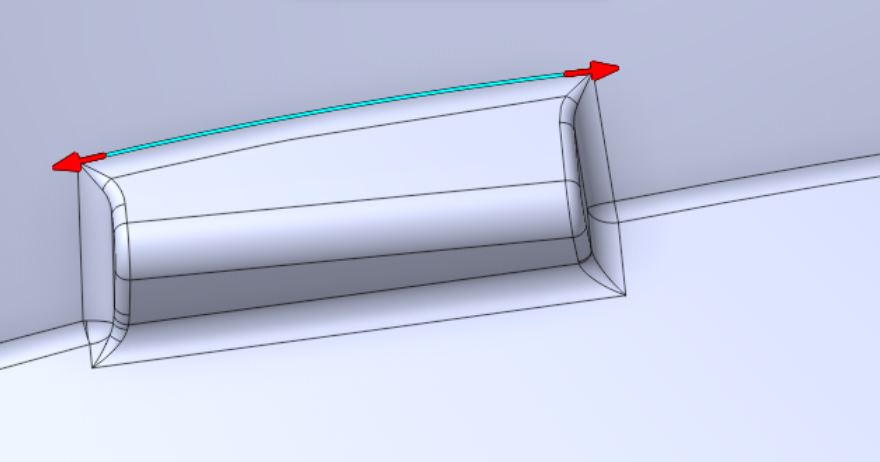

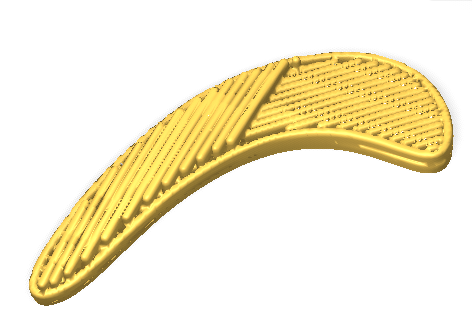

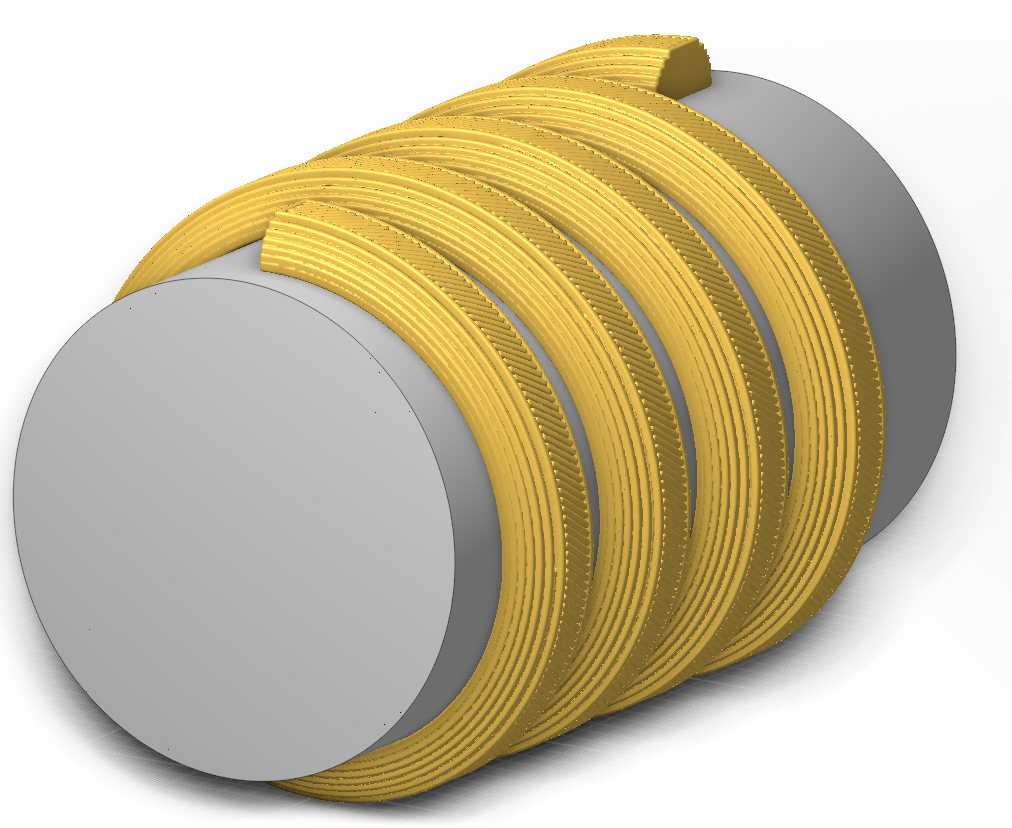

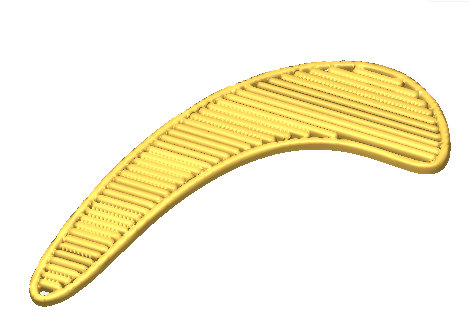

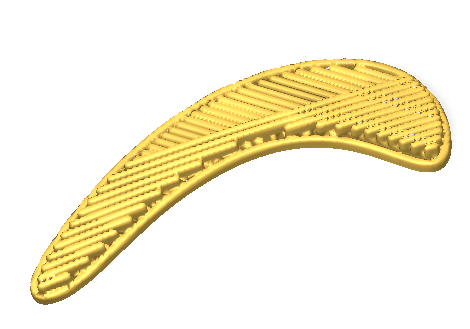

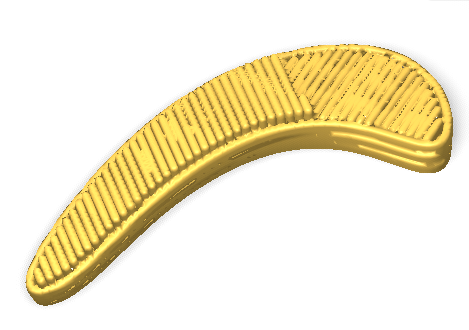

Улучшения в операции Неплоская печать.

Проектирование в 3D-режиме.

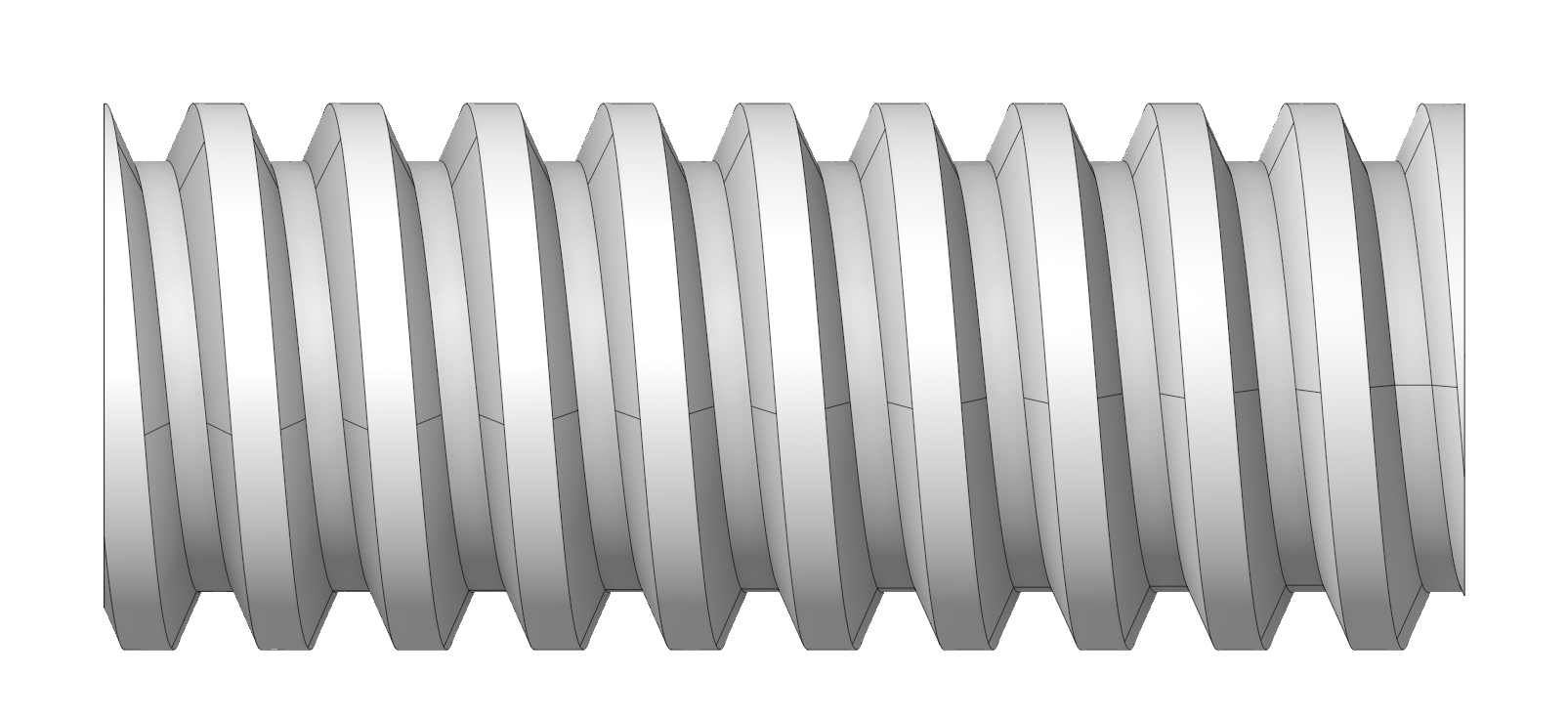

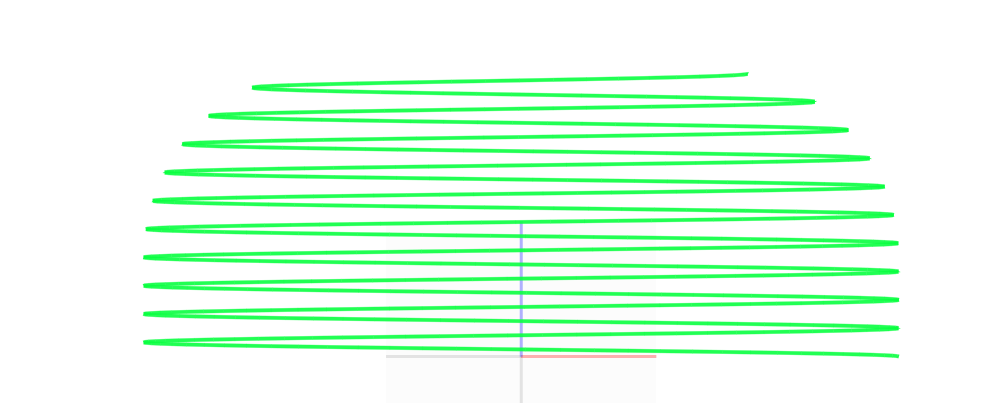

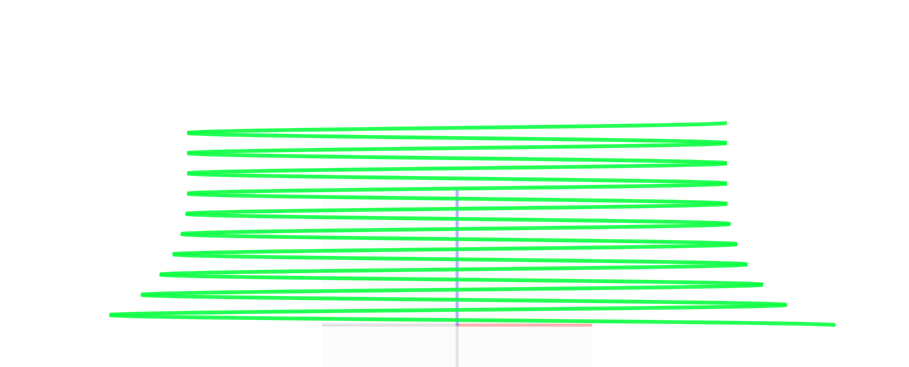

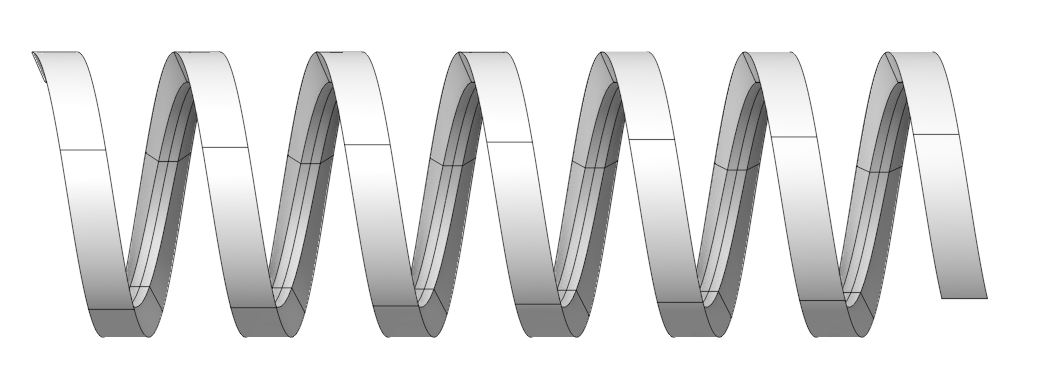

Добавлена спираль.

Создание 3D-тела путем выдавливания эскиза по винтовой траектории ( в отличие от операции Протягивание, создание спиральной направляющей не требуется ) . Узнать больше.

Для элемента Спираль добавлены новые параметры: Начальный сбег и Конечный сбег.

Радиусный выход для начального диаметра и конечного диаметра. Узнать больше.

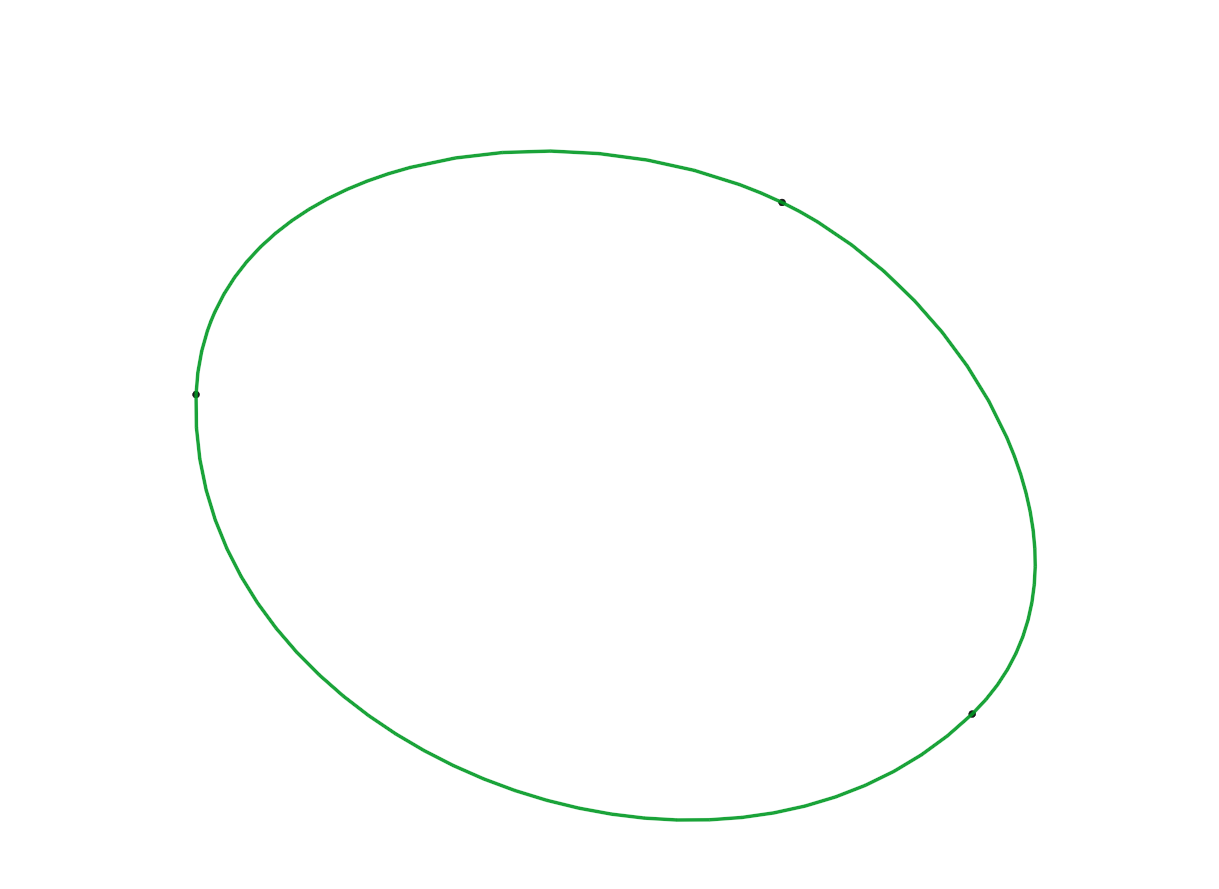

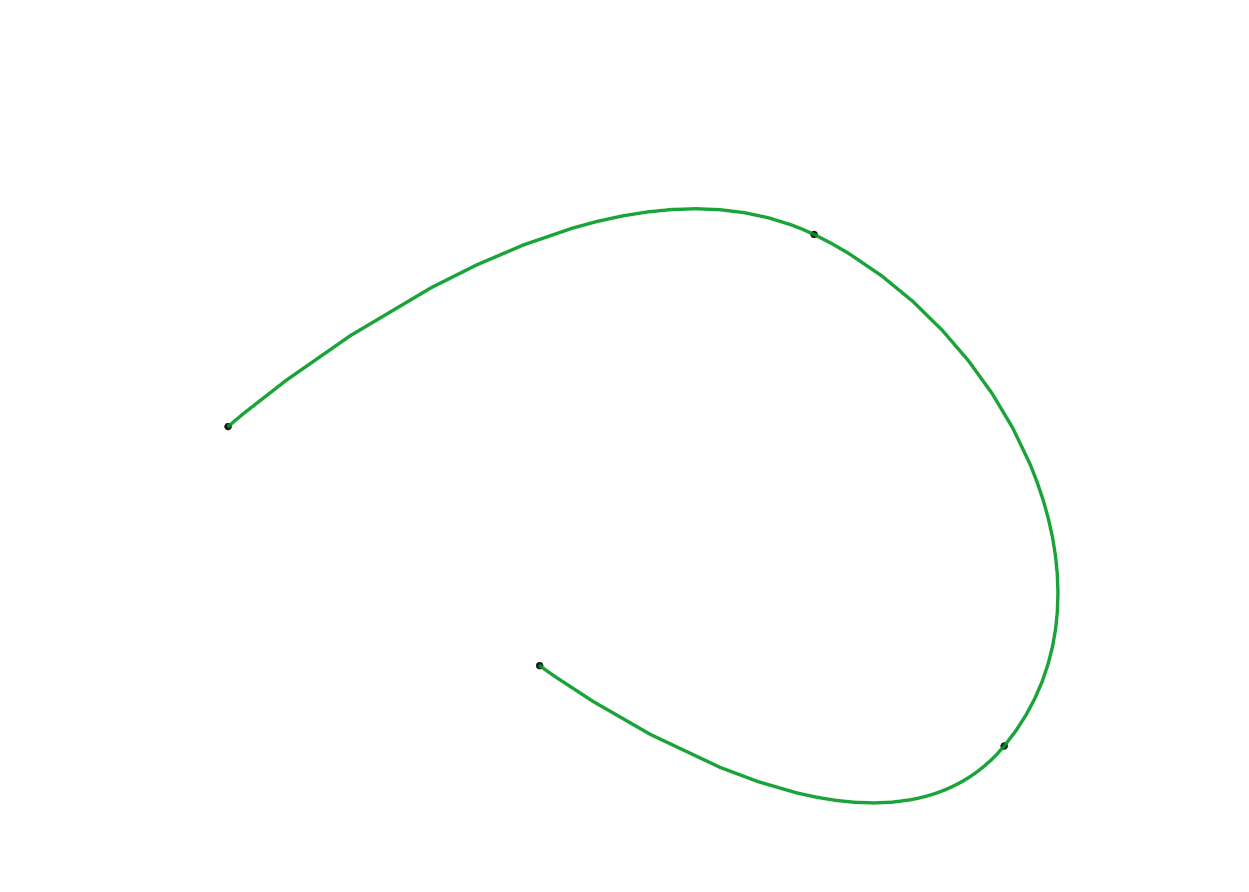

Для сплайнов добавлена новая опция: Замкнутый.

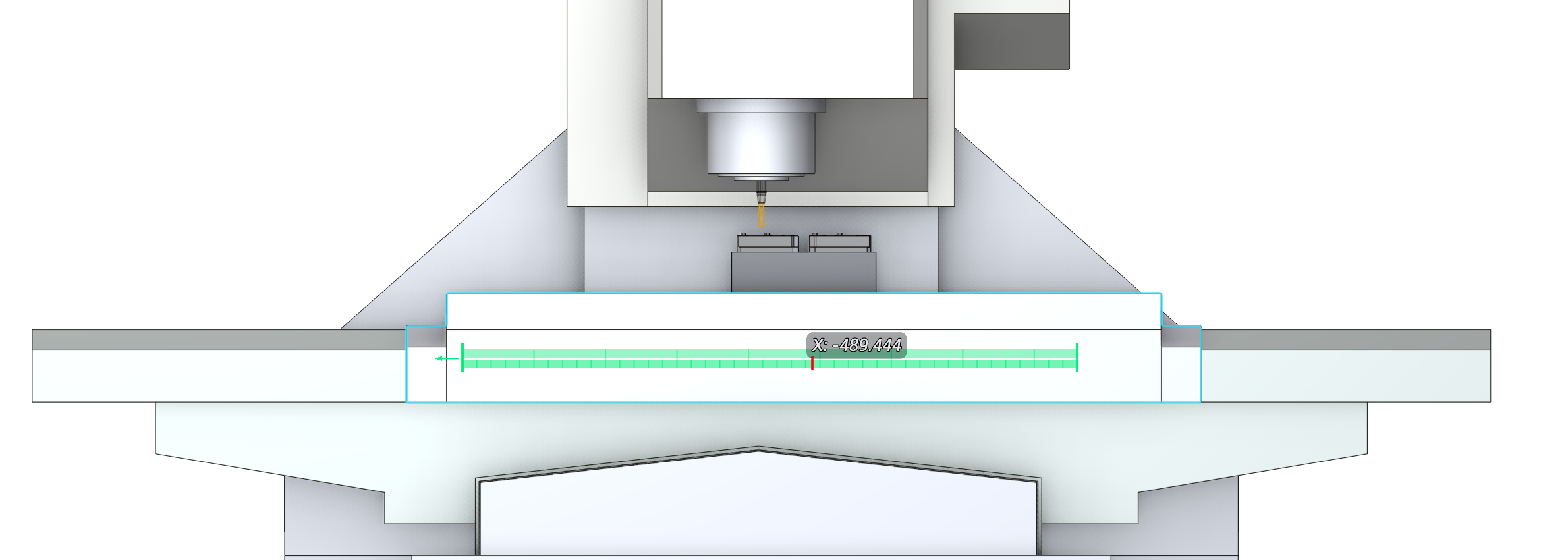

Добавлена интерактивная линейка линейной оси.

Она появляется при перетаскивании узла станка вдоль линейной оси в 3D-виде. Линейка показывает текущую координату оси, пределы её перемещения и позволяет точно задавать положение.

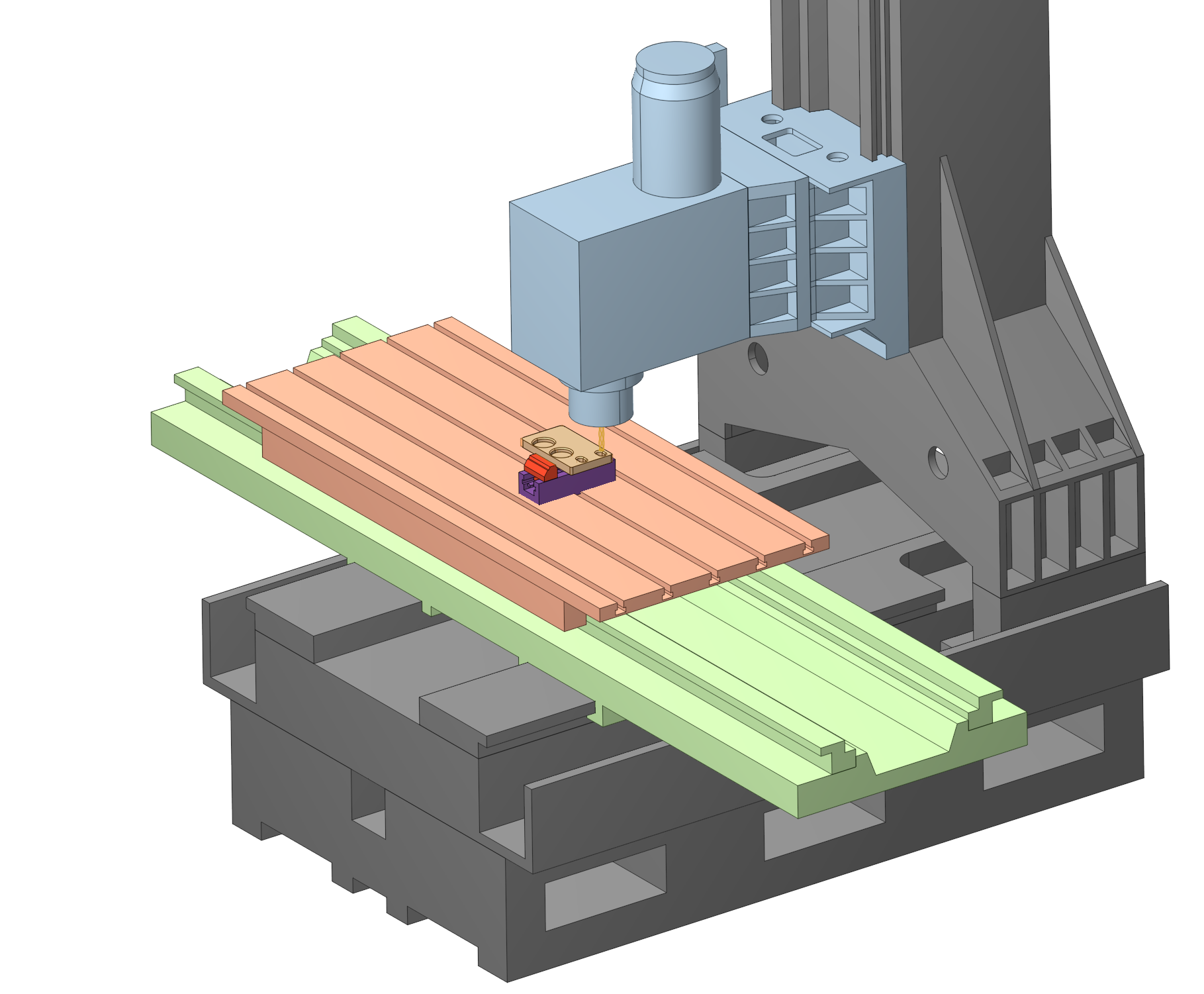

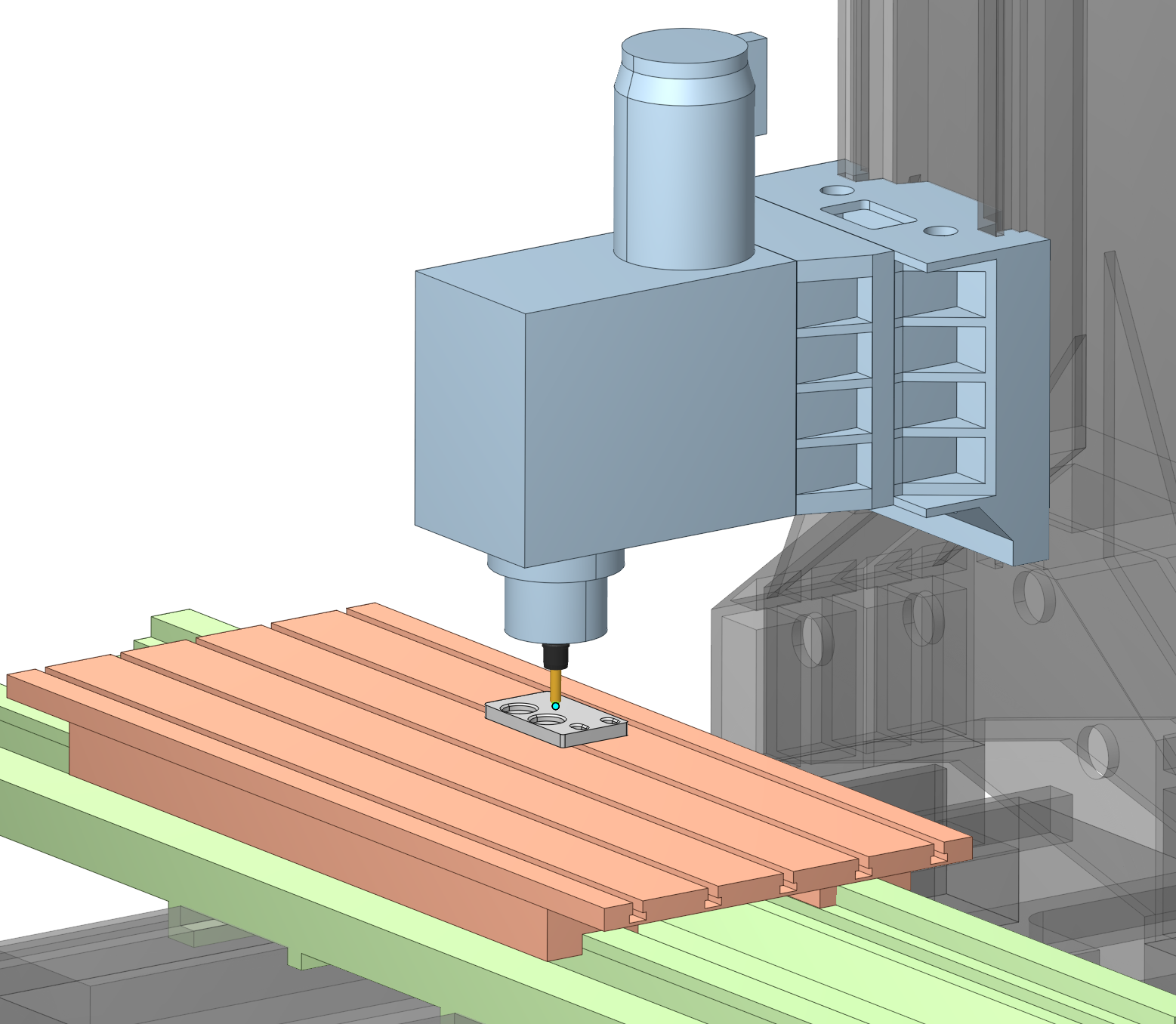

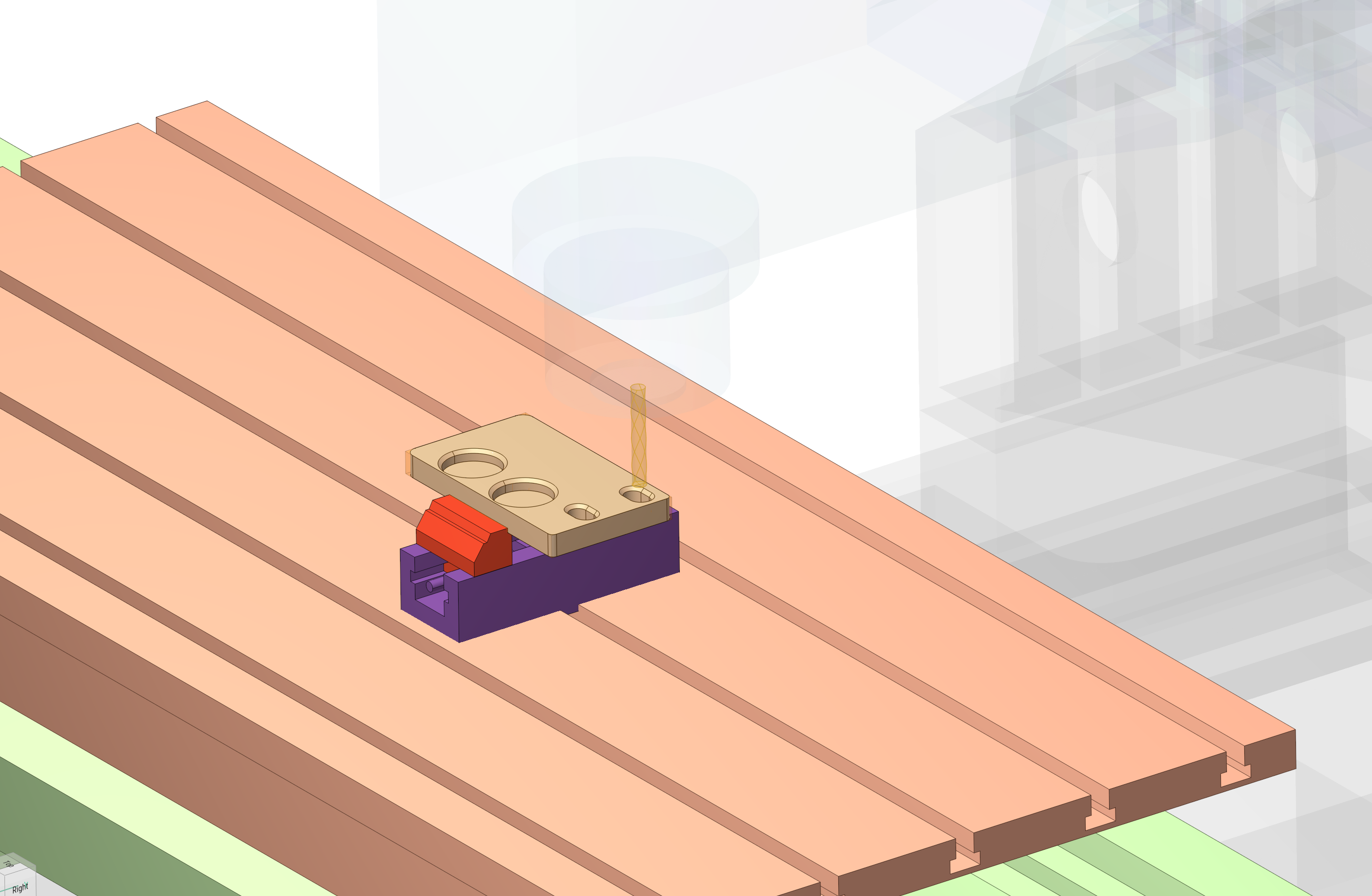

Добавлены настройки отображения станка в 3D-виде.

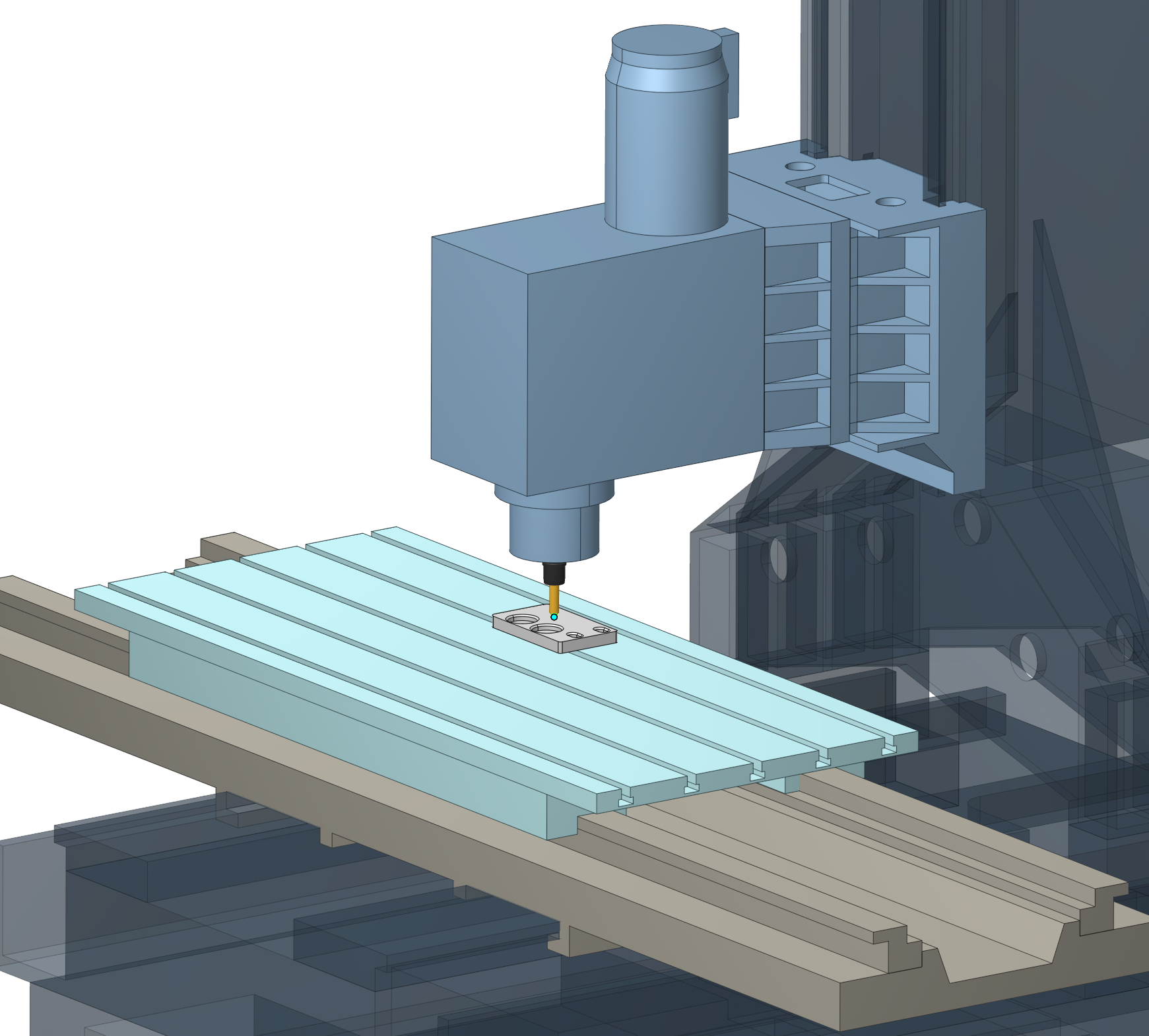

Окно настройка видимости станка помогает сохранять рабочую зону видимой и удобной при настройке и симуляции. В нём можно выбрать материал поверхностей станка, например Gunmetal или Industrial, а также визуально зафиксировать выбранный компонент станка, пока остальные компоненты перемещаются относительно него. Можно настраивать прозрачность узлов станка, чтобы видеть внутренние механизмы или зону обработки, и управлять видимостью отдельных узлов в дереве. При наведении на узел он подсвечивается в 3D-виде.

Добавлены настройки отображения траектории в 3D-виде.

Новое всплывающее окно настроек траектории упрощает проверку траектории обработки при подготовке и симуляции. Можно включить раскраску траектории по типам подачи или использовать один цвет, а также настроить толщину линий, чтобы траектория оставалась хорошо различимой при любом масштабе.

Во время симуляции можно выбрать, какую часть траектории текущей операции показывать: всю траекторию, уже пройденный участок, оставшийся участок или настраиваемый сегмент до, после либо с обеих сторон от текущего положения инструмента. Остальная часть программы при этом остаётся видимой в виде полупрозрачной траектории. Также можно скрыть быстрые, подводящие/отводящие и связующие перемещения, чтобы сосредоточиться на рабочих проходах. Для проверки ориентации и структуры многоосевых траекторий доступны отображение нормалей к поверхности и маркеров точек траектории. Эти элементы учитывают как выбранные настройки видимости перемещений, так и текущий режим отображения траектории при симуляции.

Обновлены настройки режима отображения в 3D-виде.

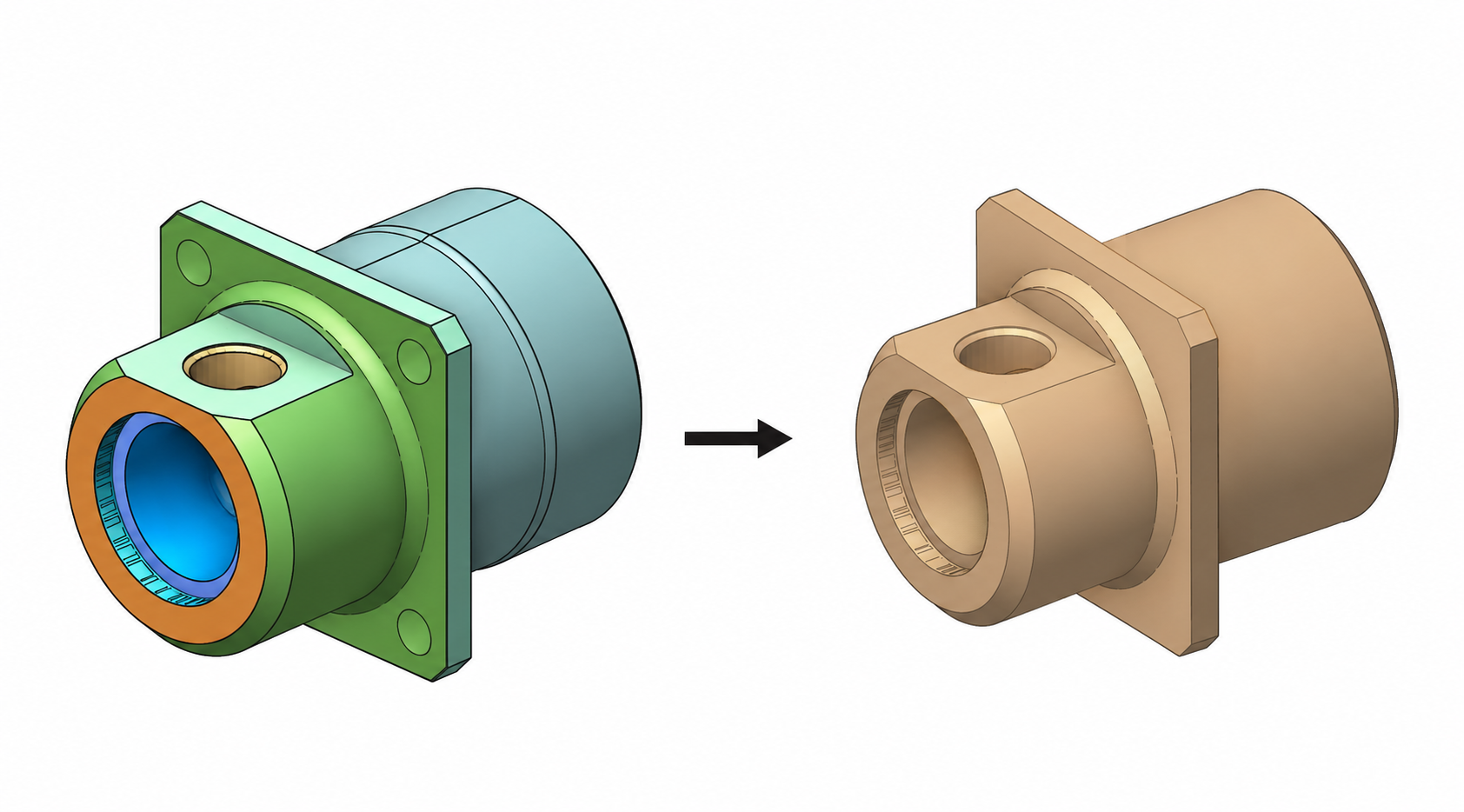

Всплывающее окно режима отображения позволяет быстро управлять визуальным представлением 3D-сцены. Можно переключаться между закрашенным режимом, закрашенным режимом с отображением рёбер и каркасным режимом, чтобы выбрать наиболее удобный способ проверки станка, детали и окружающей геометрии.

Также можно включить затенение в углублениях для лучшего восприятия глубины и опорную плоскость для более понятной ориентации в сцене. Цветовые схемы оборудования позволяют выделить кинематику станка: каждое кинематическое звено получает контрастный цвет, а неподвижные компоненты остаются нейтральными. Режим Project Colors сохраняет исходные цвета моделей, а схемы Gunmetal и Restrained предлагают альтернативные промышленные палитры. Манипуляторы роботов во всех схемах сохраняют исходные цвета производителя.
