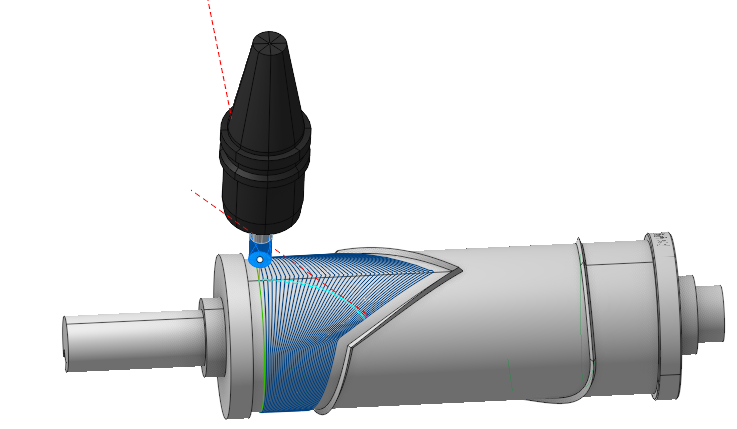

Операция 4D Морф

images/download/attachments/147760758/image2024-4-22_14-22-14.png

Область применения:

Чистовая операция доступна в конфигурациях 4X и 5X, Основана на операции Морфинг и сконфигурирована для ротационной обработки сложных поверхностей, имеющих выраженную ось вращения. или вытянутых вдоль оси. Ориентация инструмента установлена по умолчанию К оси вращения, также доступна стратегия Фиксированный, остальные стратегии ориентации инструмента заблокированы. При ориентации инструмента К оси вращения доступен только Боковой угол. Безопасная поверхность задана как Цилиндр. Для опции Контроль державки доступно только значение Обрезать траекторию.


Рабочее задание:

Обрабатываемые поверхности. Используются для ограничения зоны обработки. Морфинг генерирует проходы только там, где имеет место контакт инструмента с обрабатываемыми поверхностями. При этом проходы строятся не между Первой и Второй кривой, а между двумя кривыми контакта инструмента с обрабатываемыми поверхностями, ближайшими к Первой и Второй кривой.

Первая кривая. Это начальная из двух линий, между которыми генерируются проходы инструмента.

Вторая кривая. Это конечная из двух линий, между которыми генерируются проходы инструмента.

Линии синхронизации используются для улучшения качества морфинга в сложных случаях, особенно при обработке замкнутых контуров. Линия синхронизации указывает соответствующие друг-другу точки на Первой и Второй кривой. В качестве Линий синхронизации можно использовать любые кривые, в том числе 2D геометрию и ребра детали. Линии синхронизации необязательно должны точно начинаться и заканчиваться на кривых, достаточно грубого приближения.

Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.

Удалить. Удаляет выбранный элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше

Стратегия:

Стратегия:

Группа параметров, определяющих геометрические характеристики процесса обработки. Эта группа параметров работает аналогично как в операции Морфинг. Узнать больше.

Тип фрезерования:

Позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории. Эта группа параметров работает аналогично как в Черновой послойной операции. Узнать больше.

Сортировка:

Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.

Начальная точка. Установка флага позволяет пользователю ввести координаты начальной точки, вблизи которой будут начинаться рабочие проходы

Ориентация оси инструмента:

Управляет расположением оси инструмента. В этой операции доступны стратегии ориентации инструмента: Фиксированный, К оси вращения (в ней можно использовать только Боковой угол). Параметры этих стратегий работают аналогично как в операции 5D по поверхностям. Узнать больше.

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке. Эта группа параметров работает аналогично как в Черновой послойной операции. Узнать больше.

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
