Операции 5D контур и 6D контур
Область применения:
Операция предназначена для формирования непрерывной пятикоординатной траектории перемещения инструмента при обработке любых пространственных кривых. Она позволяет создавать как одиночные траектории вдоль выбранных кривых так и проходы вдоль нескольких изопараметрических линий выбранной поверхности, а также позволяет проводить многоуровневую обработку вдоль выбранных кривых. Операция предлагает широкий выбор стратегий ориентации инструмента, которые можно настроить автоматически или вручную редактированием векторов в каждой точке кривой.
Для кривых, определенных в Рабочем задании, можно изменить вектор ориентации инструмента в каждой точке, изменить направление движения инструмента вдоль кривой, изменить сторону обработки, компенсировать радиус инструмента, выбрать метод интерполяции при изменении вектора ориентации инструмента от точки к точке, а также настроить припуск.
Рабочее задание:

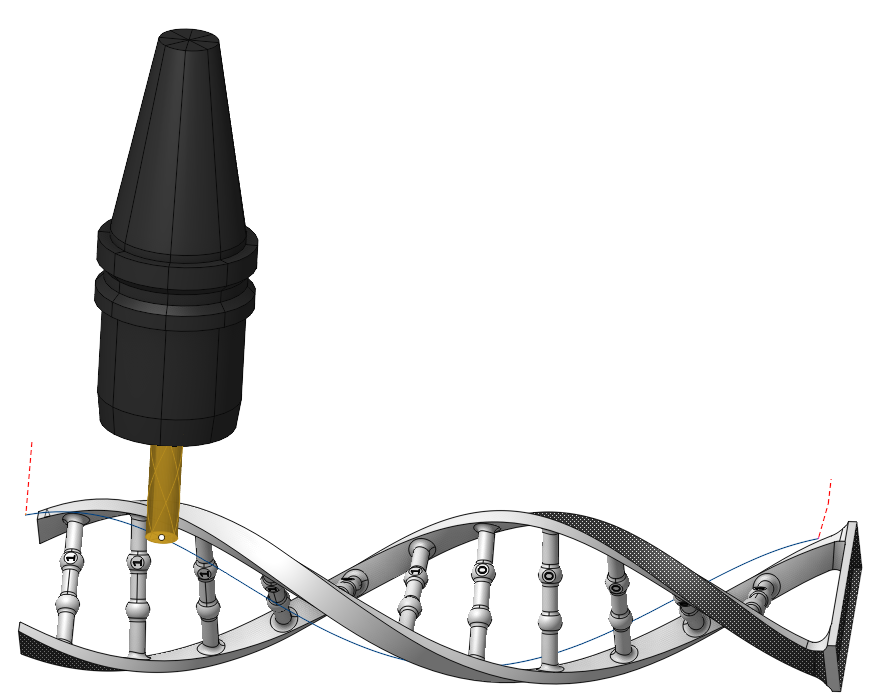

Ребро/Кривая. Можно выбрать ребра детали или любые кривые. Векторы в точках кривой определяются текущей ориентацией инструмента, заданной в Стратегии. Точка контакта инструмента будет двигаться вдоль заданной кривой в соответствии со свойствами кривой и выбранной стратегией ориентации инструмента.

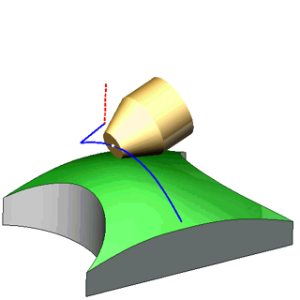

5D Кривая. Создается пятикоординатная траектория перемещения инструмента как проекция произвольных кривых на поверхность детали. В этом случае инструмент будет двигаться по траектории, касаясь точкой контакта поверхности детали. Проходы инструмента могут быть сдвинуты относительно кривой на величину припуска или по уровням.
Направляющая поверхность. Используется для создания проходов инструмента вдоль ее изопараметрических линий. Изопараметрические линии поверхности зависят от способа ее построения. Очень часто они хорошо отражают топологию геометрического объекта, и, поэтому удобны для использования при обработке в качестве рабочих ходов. Особенно удобно таким способом обрабатывать различные скругления.
Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.
Удалить. Удаляет элемент из списка.
Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше
Стратегия:
Точка контакта инструмента.
Точка контакта инструмента (TCP) — это определенное место на режущем инструменте, которое определяет основную точку взаимодействия между инструментом и поверхностью заготовки или геометрическими объектами во время операций обработки.
Эта группа параметров работает аналогично как в операции 5D по поверхностям. Узнать больше
Ориентация инструмента:
Управляет направлением оси инструмента. Основные параметры этой группы работают так же как и в операции 5-ти осевая по поверхностям. Узнать больше.
Наклонять фасонный инструмент. Наклоняет инструмент так, чтобы его боковая рабочая часть касалась обрабатываемой поверхности при движении по траектории.
Пределы углов поворота:
При установленном флаге задаются предельные значения углов расположения инструмента относительно осей. Параметры этой группы работают так же, как в операции 5-ти осевая по поверхностям. Узнать больше.
Проходы:
Можно создать дополнительные рабочие проходы относительно заданных кривых. Проходы будут смещаться в направлении нормали к поверхности. Если выбрана стратегия ориентации инструмента Боком к поверхности, то можно выбрать направление смещения проходов.

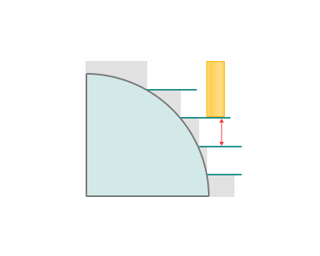

Шаг. Материал, снятый за один проход вдоль оси инструмента между Верхним и Нижним уровнями. Можно задать значение Шага как толщину снимаемого материала в мм или в процентах от диаметра инструмента, так и числом проходов.

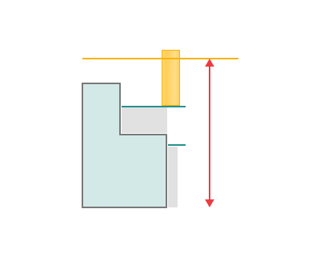

Верхний уровень. Верхний уровень обработки можно установить динамически или по размерам относительно выбранной кривой.

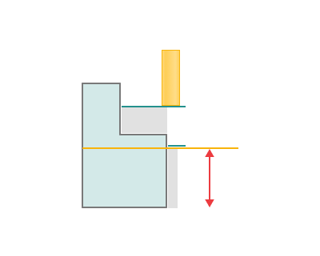

Нижний уровень . Нижний уровень для обработки можно установить динамически или по размерам относительно выбранной кривой. Если указывается положительная величина, инструмент на чистовом проходе будет не доходить до детали указанное расстояние. Если величина отрицательная, то на чистовом проходе инструмент будет погружаться в деталь на указанное расстояние.

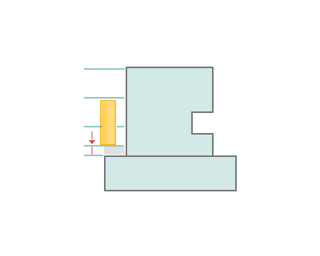

Чистовой проход по Z. Функция добавляет дополнительный проход перед Нижним уровнем на расстоянии, указанном в параметре.
Направление. Если выбрана стратегия ориентации инструмента Боком к поверхности, то можно выбрать направление для построения черновых проходов.
Вдоль нормали к поверхности. Проходы инструмента располагаются в направлении нормали к поверхности.
Вдоль оси инструмента. Проходы инструмента располагаются в направлении вектора оси инструмента.
Сглаживание углов:
При резкой смене направления движения инструмента станок выполняет торможение перед разворотом, а затем заново выполняется разгон. Указанный факт приводит к вибрациям, быстрому износу инструмента и станка. Проблема может быть решена, если траектория не будет иметь изломов или их количество будет минимальным. Для этого в системе имеется функция скругления траектории заданным радиусом при обработке внутренних углов модели. Основные п араметры этой группы работают так же, как и в операции 2D контур. Узнать больше.
Параметры смещения:
Если используется стратегия Ориентации инструмента Боком к поверхности, можно построить траекторию с плавным изменением смещения инструмента по траектории относительно заданной кривой.
Обработка изнутри
Параметр позволяет обрабатывать внутренние поверхности детали (проецировать траекторию на внутренние поверхности детали). Эта группа параметров работает аналогично операции 5D по поверхностям. В разделе Рабочая зона. Узнать больше
Сортировка.
Управляет порядком прохождения проходов траектории инструмента при обработке поверхности .
Проецировать траекторию на деталь:
Определяет способ формирования траектории относительно поверхности детали. Параметры функции такие же как и в операции 2D контур во вкладке Стратегия, в пункте Преобразования. Узнать больше.
Обрезка.
Создает возможности для пропуска поверхностей, не предназначенных к обработке, а также для удлинения траектории . Параметры этой группы работают так же, как в Черновой послойной операции. Узнать больше.
Переходы:
Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше
Деталь:
Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше
Заготовка:
Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
