Неплоская печать
Область применения:
Эта операция позволяет печатать модели на произвольных неплоских подложках. Она использует механизм неплоского слайсера и генерирует путь аддитивной печати. Но также возможно использовать эту операцию в виде классического плоского слайсера с некоторыми дополнительными параметрами.
Наладка:
Вкладка Наладка используется для конфигурации основных параметров проекта. Это может включать в себя позиционирование детали на оборудовании, систему координат детали и многое другое. Узнать больше
Рабочее задание:
Неплоская подложка. Подложка для печати (только для стратегии "Смещение")
Элемент печати. Модель, которую необходимо распечатать
Свойства. Отключены
Удалить. Удаляет элемент из списка
Стратегия:
Стратегия печати.
Определяет стратегию печати.
Типы стратегий

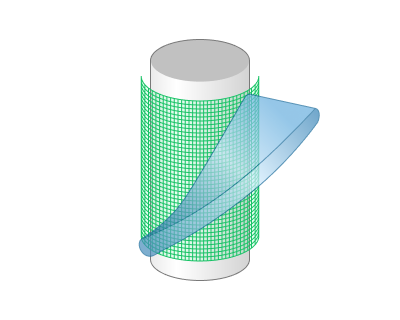

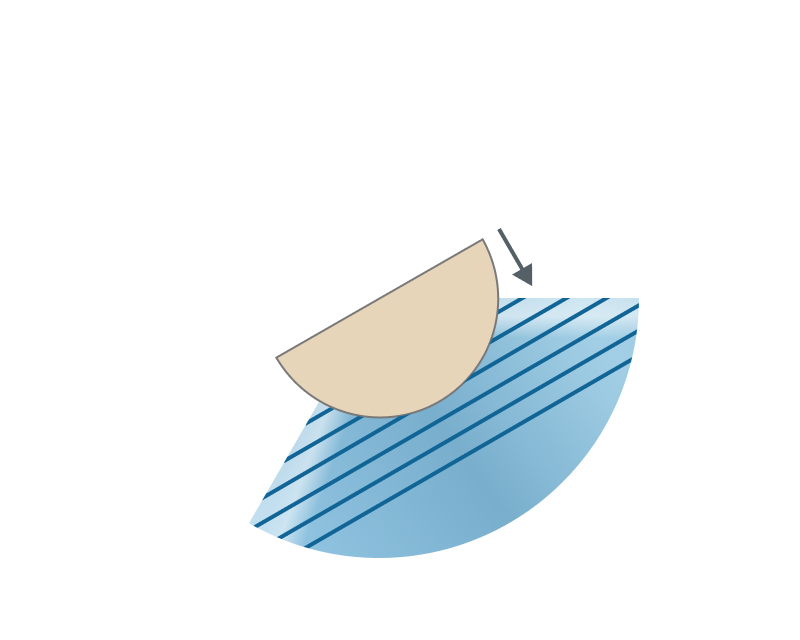

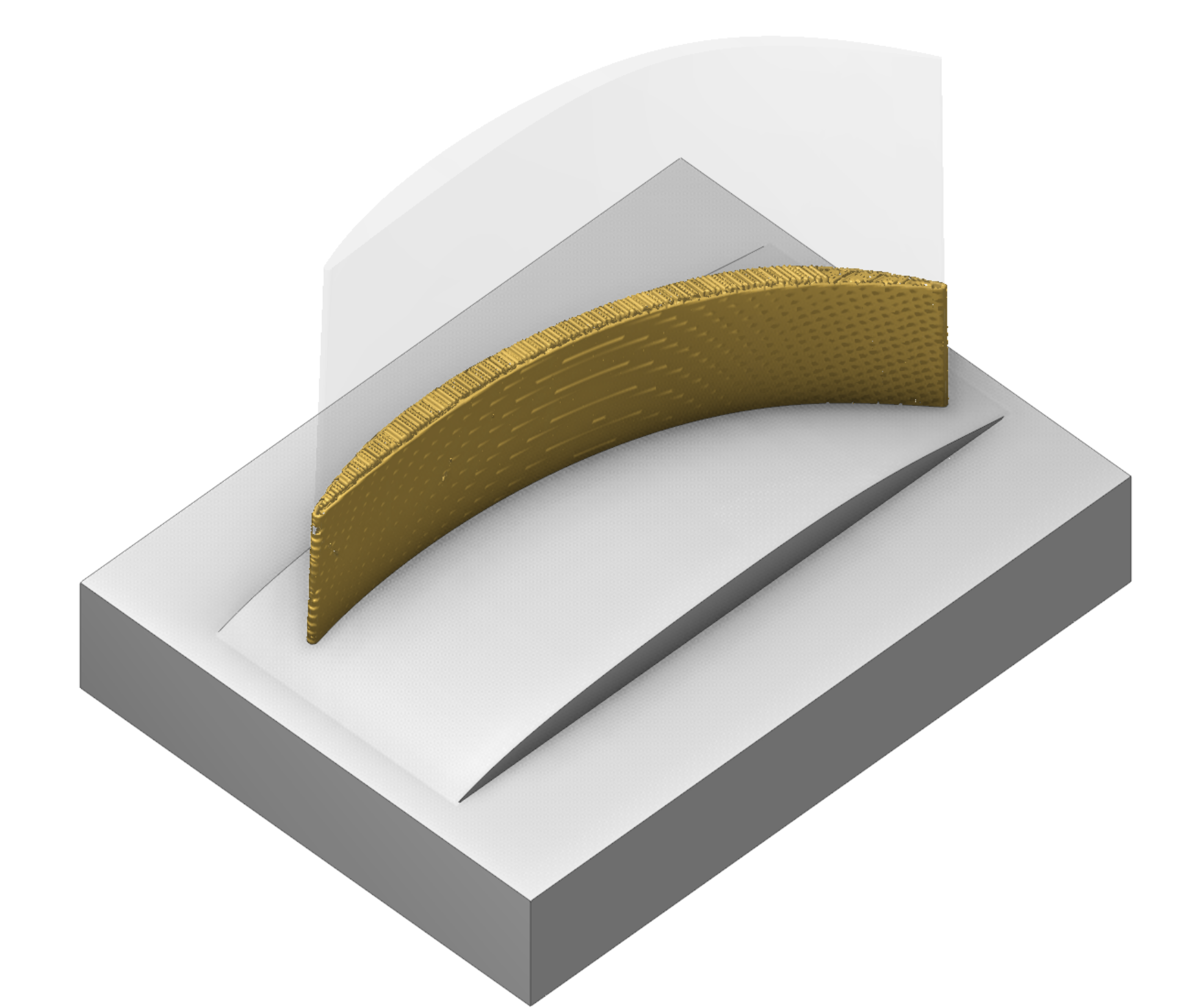

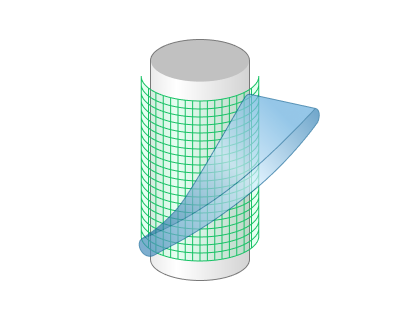

Плоская. Эта стратегия выполняет классический плоский слайсинг, но при этом поддерживает разные направления печати и позволяет задавать правила управления нормалью в траектории.

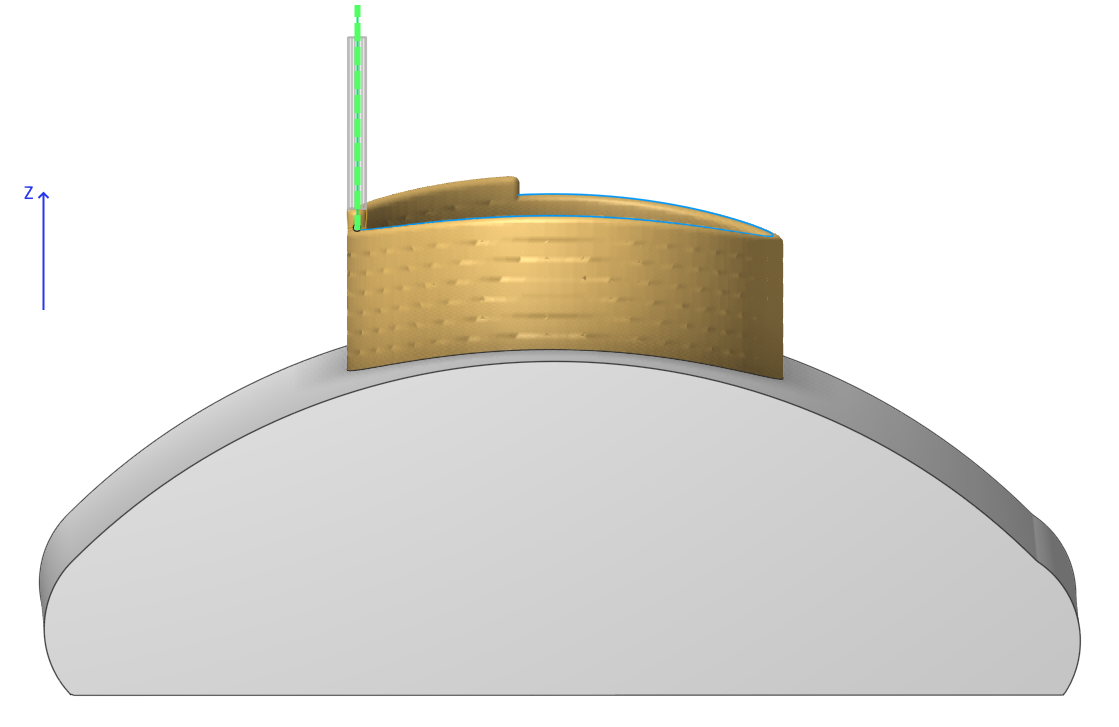

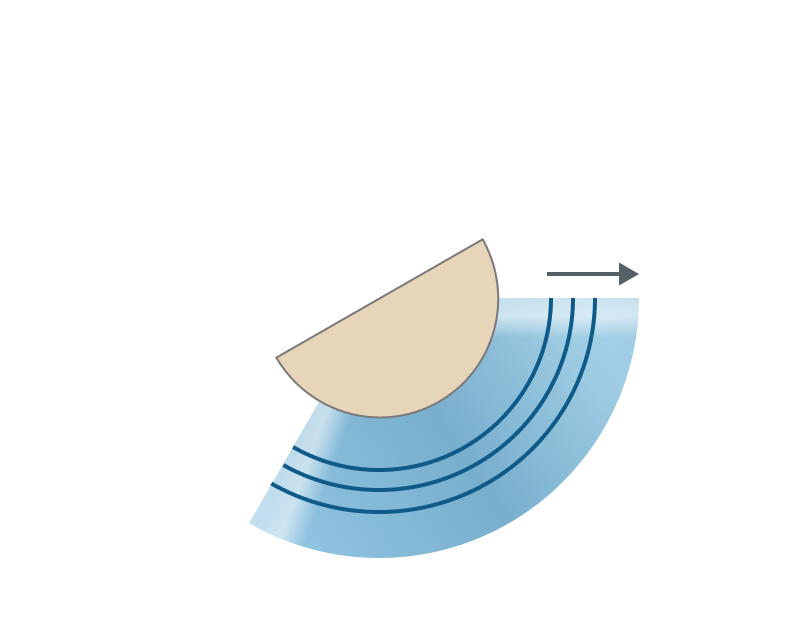

Смещение. Стратегия, которая работает по принципу смещения слоев на равное расстояние от базовой подложки. Это позволяет сохранять постоянный шаг на каждом слое.
Основные параметры.

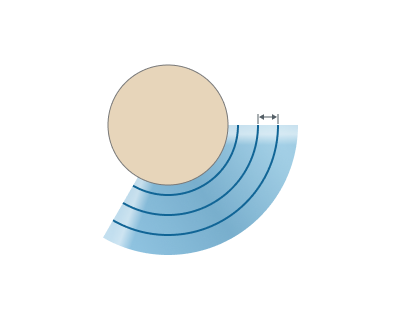

Высота слоя. Высота слоя в мм. По умолчанию соответствует рабочей длине (WL) инструмента

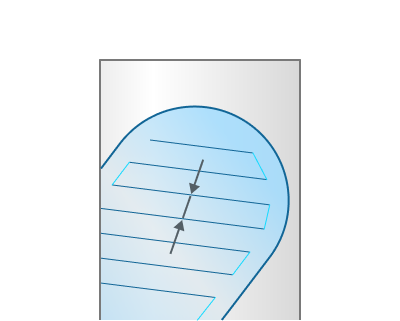

Ширина линии. Ширина линии. По умолчанию соответствует диаметру инструмента
Параметры плоской печати

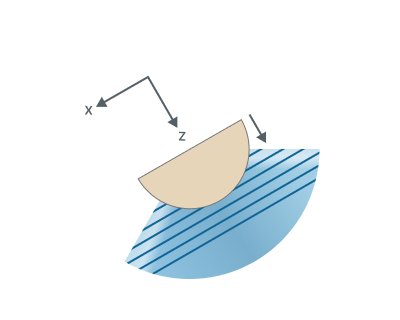

Направление печати. Определяет направление печати для стратегии Плоская — вдоль осей X, Y, Z или в пользовательском направлении.
Параметры печати со смещением

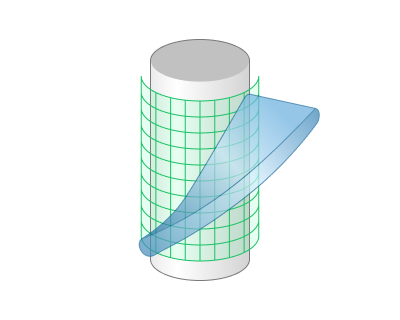

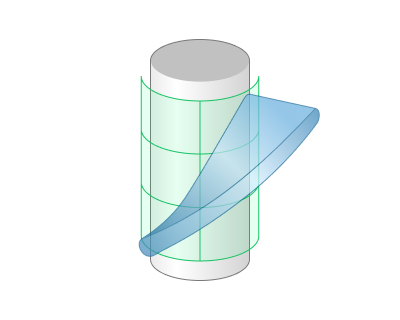

Качество поверхности. Представляет качество (разрешение) поверхностей смещения, которые используются для пересечения модели. На низком качестве расчет работает быстрее, но точность траектории может быть хуже. На высоком качестве расчет работает дольше, но качество траектории может быть лучше

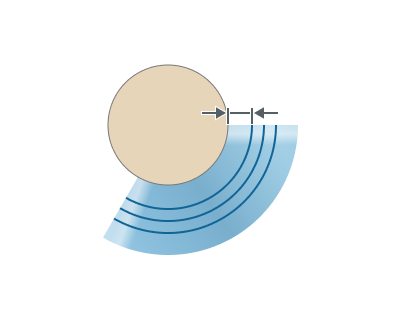

Начало смещения. Значение смещения от подложки, где начинается процесс печати

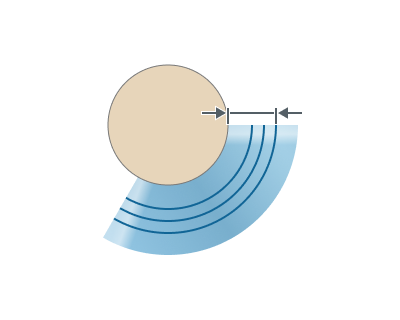

Конец смещения. Значение смещения от подложки, которое представляет собой границу окончания процесса печати. Однако, печать может закончиться и до этого уровня (это зависит от параметра высоты слоя)

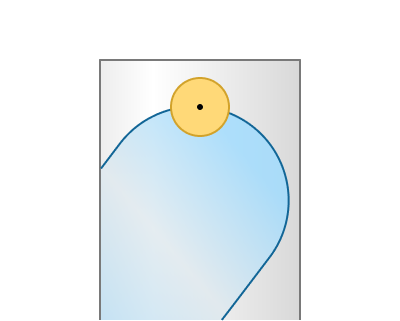

Печать внутри.

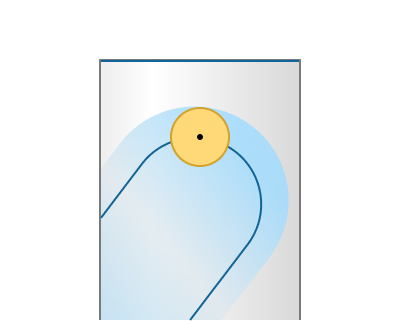

Смещает траекторию печати внутрь модели на половину значения ширины линии.
Заполнение.
Группа параметров, управляющая формированием заполнения для модели.
Шаблон заполнения. Определяет шаблон заполнения.

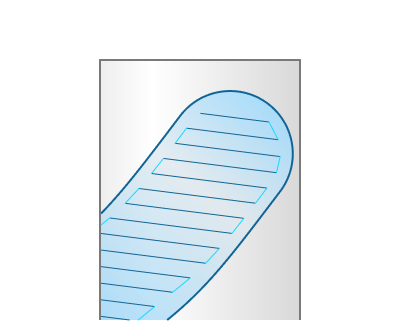

Линии. Этот шаблон заполнений создается путем пересечения неплоских слоев с обычными вертикальными плоскостями

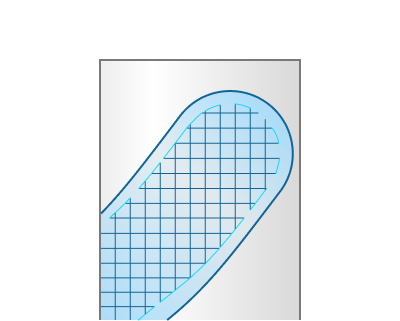

Сетка. Этот тип заполнения создаётся пересечением неплоских слоёв с вертикальными плоскостями таким образом, что образуется сетка.
Треугольники. Этот тип заполнения создаётся пересечением неплоских слоёв с вертикальными плоскостями таким образом, что образуются равносторонние треугольники.
Ориентация заполнения. Определяет ориентацию заполнений в трехмерном пространстве
Направление. Вектор направления заполнения. По умолчанию соответствует вектору ориентации инструмента для стратегии Смещение, и вектору направления печати для стратегии Плоская.

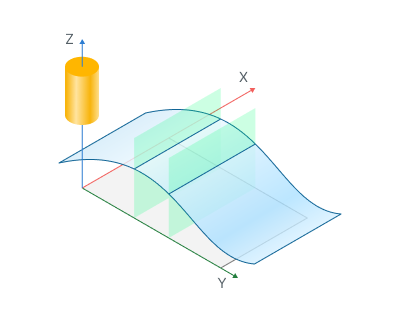

По вектору ориентации инструмента. Вектор ориентации инструмента может быть задан на странице Наладка. Узнать больше
По вектору направления печати. Соответствует вектору направления печати, который можно задать в параметрах стратегии плоской печати.
Пользовательский. Позволяет вручную задать вектор нормали и угол поворота для заполнения.

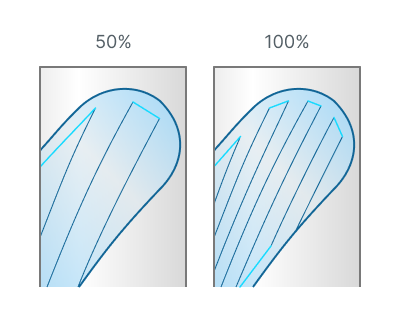

Плотность заполнения. Регулирует плотность заполнения в процентах
Чередовать направление линий. Чередует линии заполнения через каждый слой, поворачивая их на 45 градусов

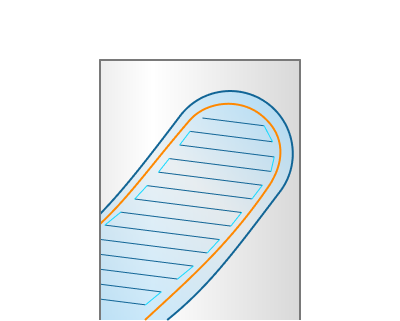

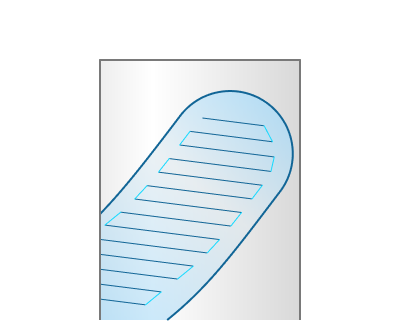

Двойные стенки.
Параметр добавляет дополнительную внутреннюю стенку
Сортировка.
Параметры сортировки и переходов.
Сортировка.
Позволяет задать порядок печати слоёв и элементов.

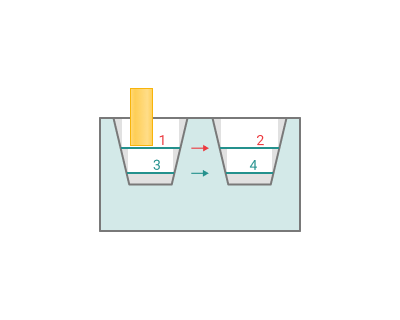

По слоям. Позволяет печатать все элементы послойно.

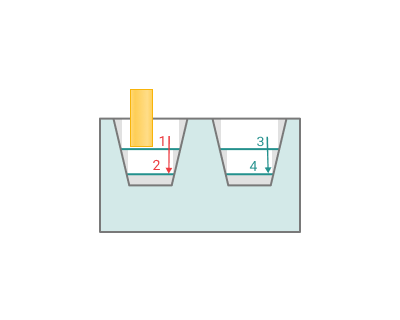

По элементам. Позволяет печатать все элементы по одному.
Примечание: чтобы правильно использовать этот вариант, необходимо настроить элементы печати как отдельные объекты на странице Рабочее задание.
Разделить по слоям.
Этот параметр позволяет разделить элементы печати на заданное количество слоёв. Он доступен только тогда, когда параметр Сортировка установлен в режим По элементам.
Примечание: данный параметр полезен в случаях, когда печать поэлементно невозможна из-за столкновений с ранее напечатанными элементами. Кроме того, он помогает достичь более равномерного распределения тепла по печатаемым частям и снизить остаточные напряжения.
Начальные точки.
Позволяет задавать правила для выбора начальной точки печати на слоях.

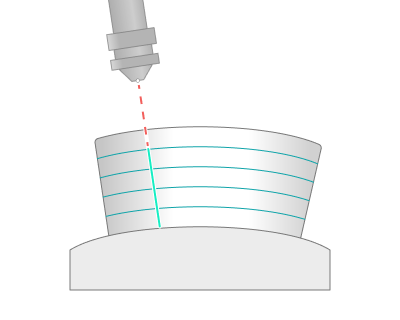

Автоматически. Автоматический режим выбора начальной точки.

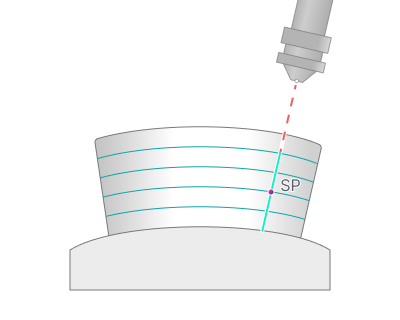

Вручную для первых слоев. Позволяет вручную задать начальную точку на первом слое печати для моделей. Начальные точки для следующих слоев будут вычислены автоматически по ближайшему расстоянию к начальной точке предыдущего слоя. Вы можете задать начальные точки на странице Рабочее задание.

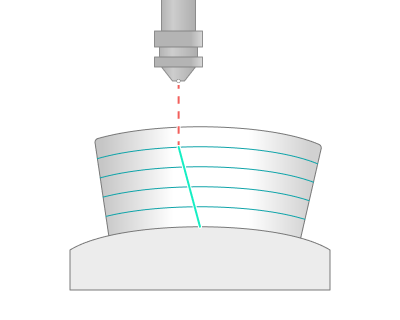

Вручную для всех слоев. Позволяет задать начальные точки для всех слоев с помощью кривой. В таком случае, начальные точки будут вычислены по ближайшему расстоянию до заданной кривой. Вы можете задать их на странице Рабочее задание.
Порядок печати.
Определяет порядок печати стенок и заполнения.

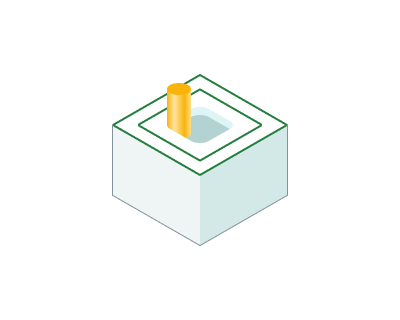

Изнутри наружу. Сначала печатается заполнение, затем внутренние стенки и потом внешняя стенка

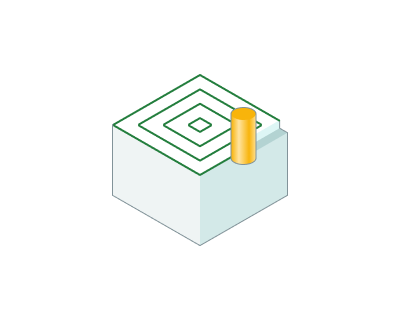

Снаружи внутрь. Сначала печатается внешняя стенка, затем внутренние стенки и потом заполнение
Чередовать направление. Порядок печати будет чередоваться слой за слоем, начиная с направления «изнутри наружу».
Ориентация инструмента.

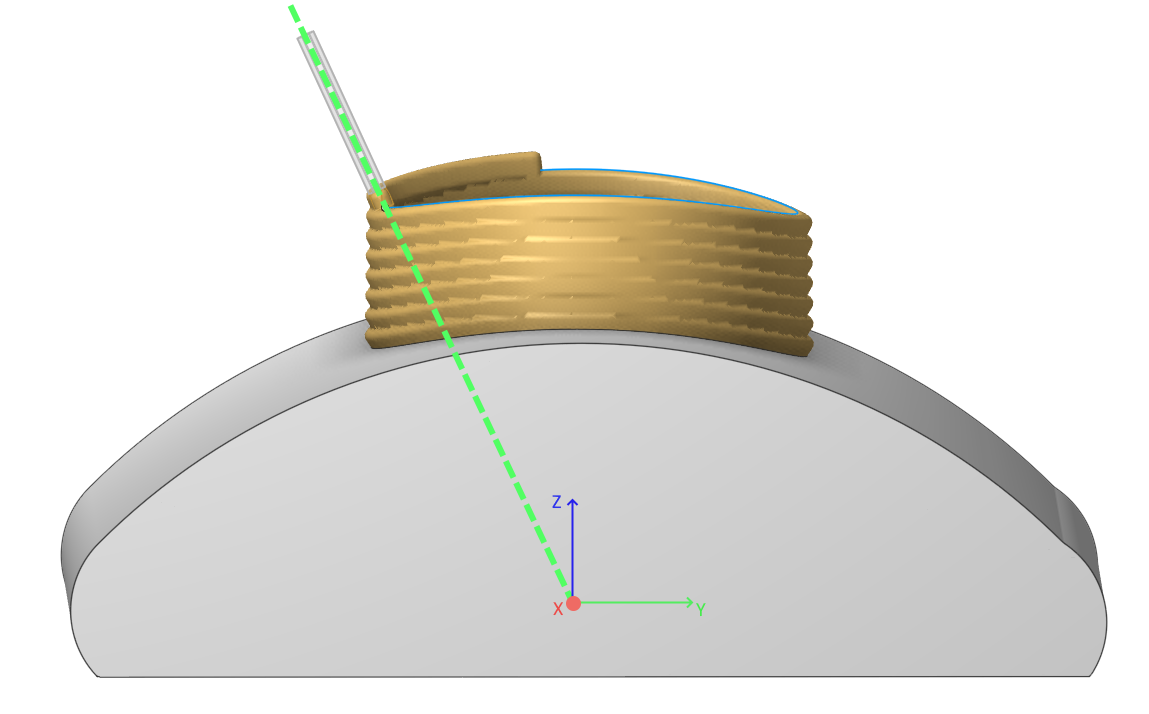

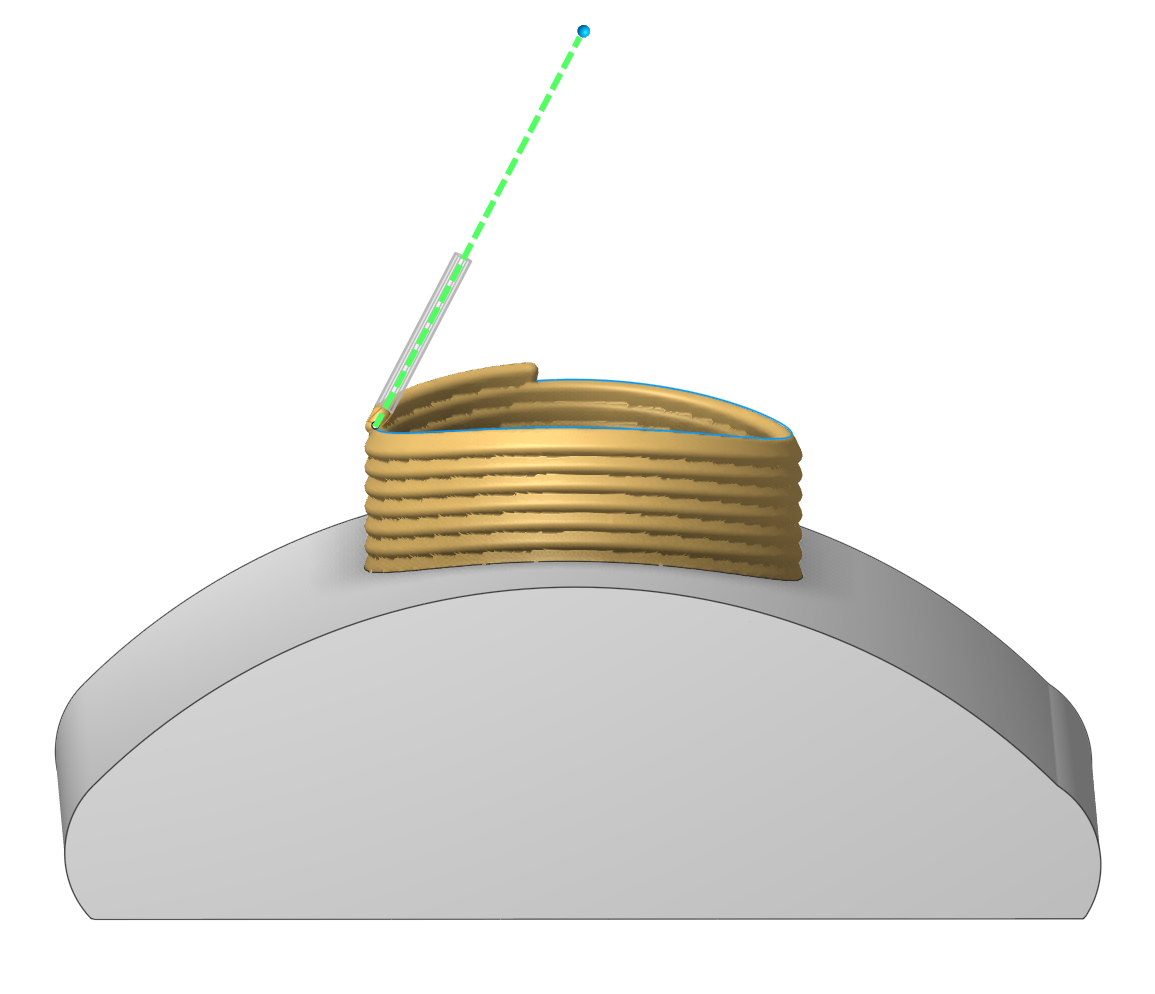

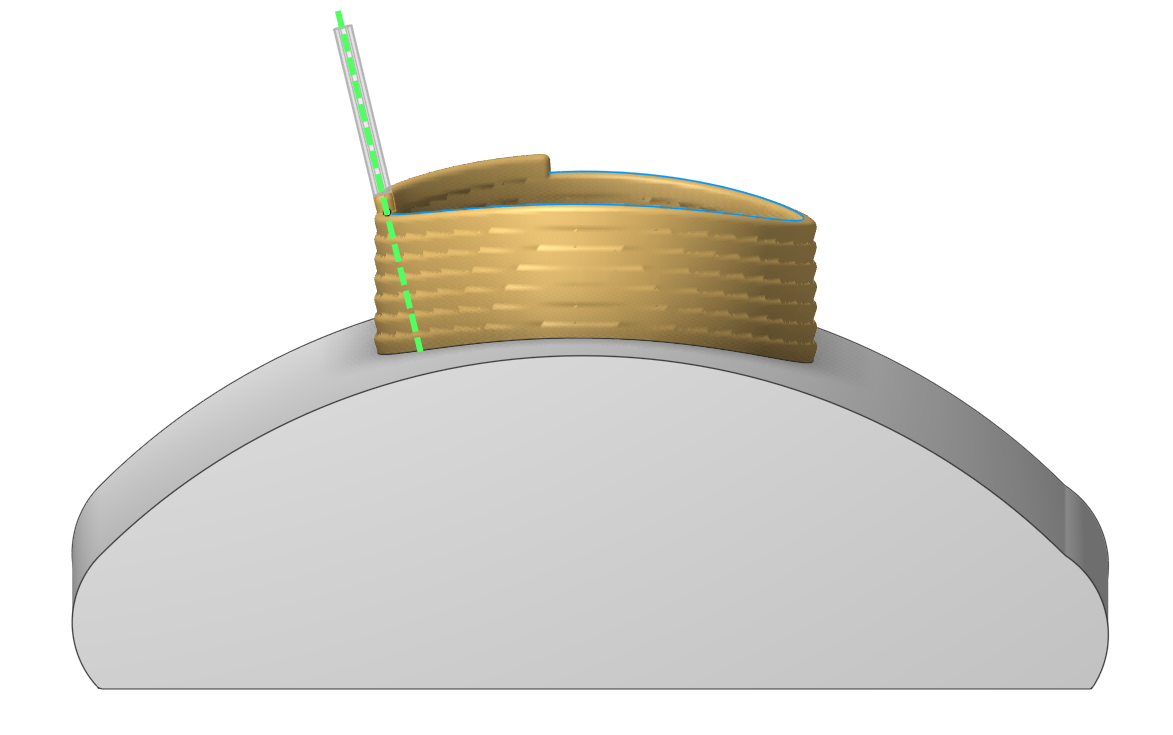

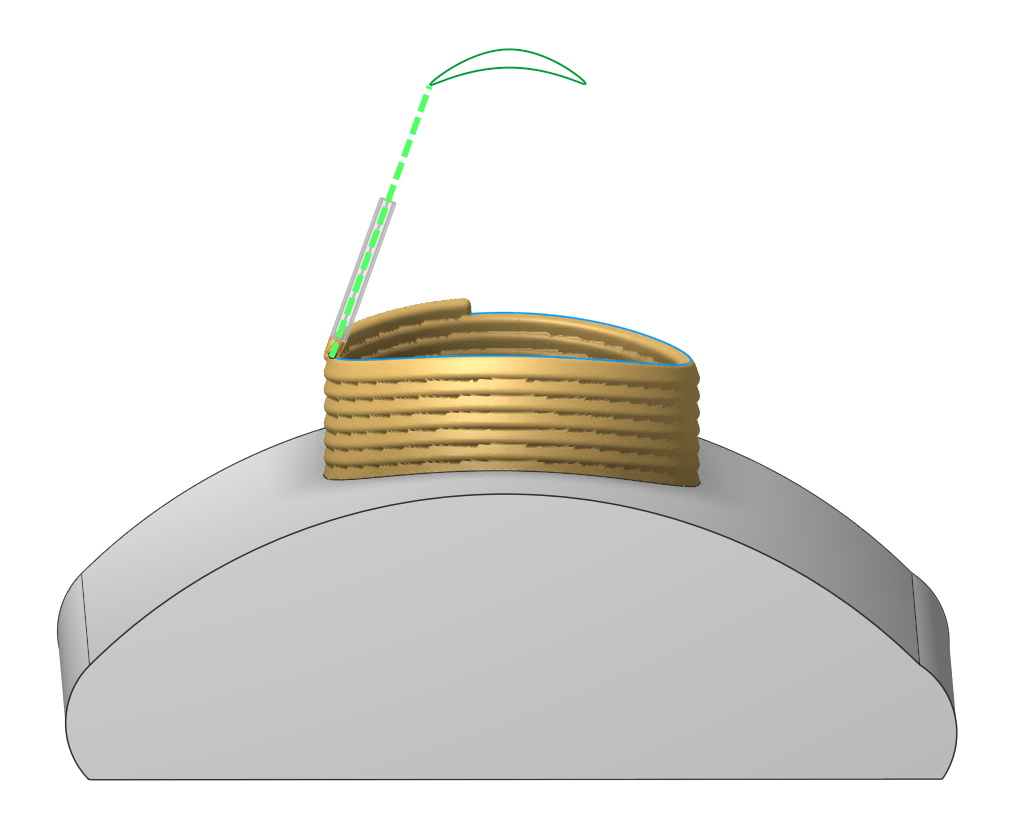

Этот параметр позволяет задавать разную ориентацию инструмента (нормаль) без изменения самой траектории. Доступно пять опций: "Нормаль к поверхности", "Фиксированный", "К поворотной оси", "Через точку" и "Через кривую".
Нормаль к поверхности.
Фиксированный.
К поворотной оси.
Через точку.
Через кривую.
Больше информации об этом параметре вы можете найти в описании к операции 5D по поверхностям. Узнать больше
Пределы углов поворота.
Когда флаг установлен, задаются предельные значения углового положения инструмента относительно выбранной оси. Эта группа параметров работает аналогично операции 5D по поверхностям . Узнать больше
Параметры:
Интерполяция траектории.
Использование интерполяции это один из основных способов модификации траектории, позволяющий регулировать её плавность и концентрацию точек на ней. Узнать больше.
Минимальное время слоя.
Этот параметр позволяет задать минимально допустимое время для печати одного слоя. Узнать больше.
Моделирование.
Управляет настройками параметров вывода моделирования. Узнать больше.
Подходы/Отходы:
На вкладке Подходы/Отходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше
Важное примечание
Параметр Схема размножения в этой операции ведет себя иначе, чем в других операциях.
Обычно, этот параметр копирует всю траекторию операции, включая рабочие ходы и переходы между слоями.
Однако, в этой операции, он копирует только рабочие ходы до этапа формирования переходов между слоями.
Это позволяет размножать элементы и применять настройки построения переходов, или же, например, опцию Разделить по слоям, что не представляется возможным, используя стандартное поведение схемы размножения.
Деталь:
Деталь в аддитивном производстве - это целевая геометрия, которую необходимо изготовить с помощью процесса печати . Узнать больше
Заготовка:
Заготовка в аддитивном производстве - это существующий материал или подложка, которая служит основой для печати (может быть пустой). Узнать больше
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
