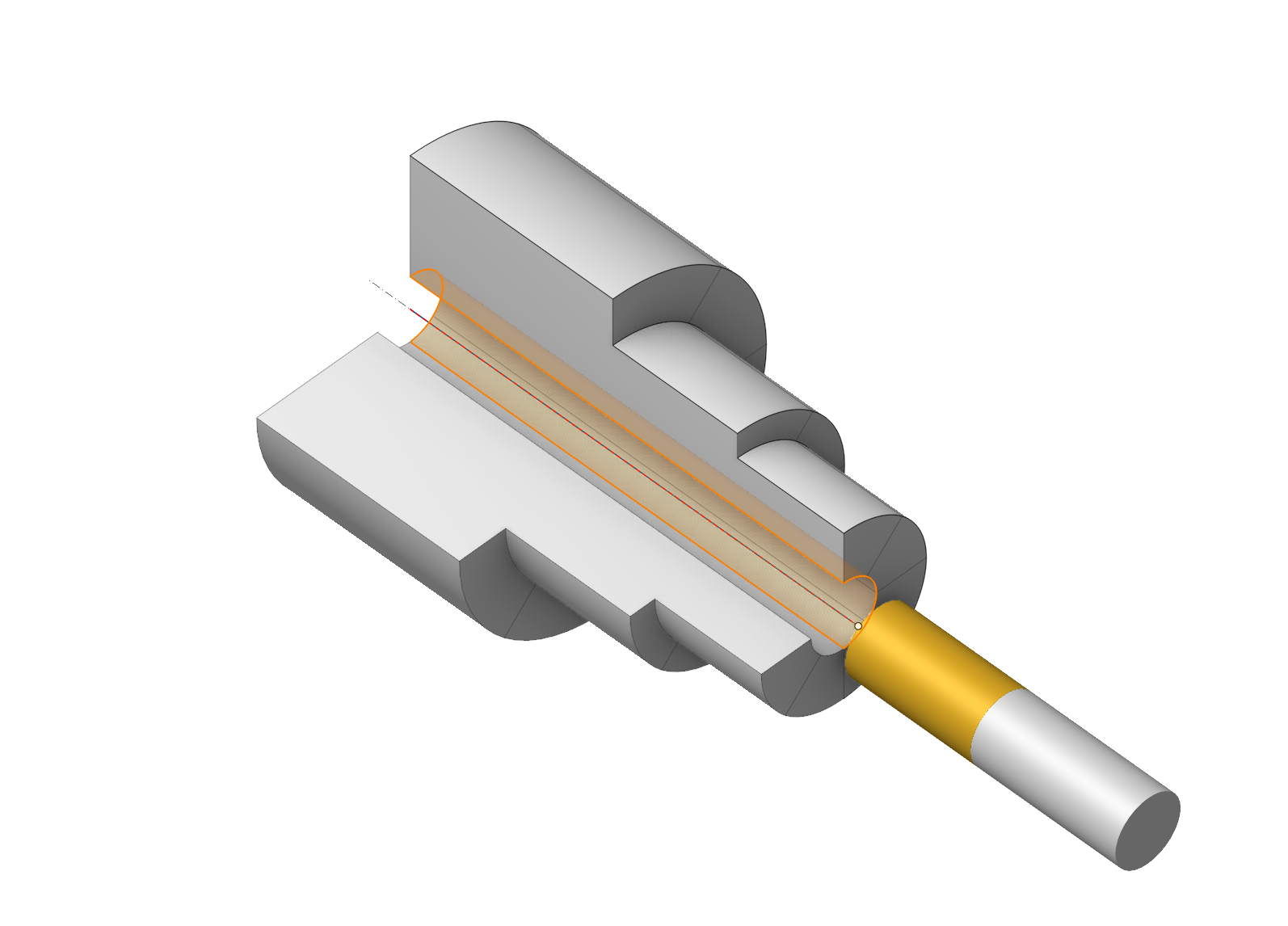

Токарная операция обработки отверстий

images/download/attachments/147761851/image2024-3-12_12-44-23.png


Область применения:


Операции обработки отверстий предназначены для сверления, центрирования, растачивания, зенковки, нарезания резьбы, фрезерования резьбы и обработки карманов. Он может обрабатывать отверстия, не лежащие в одной плоскости и не лежащие в ортогональных плоскостях. Операцию можно использовать как для обработки отверстий в модели, так и для предварительного сверления точек погружения инструмента для выполнения карманов и операций.

Наладка:

Вкладка Наладка используется для конфигурации основных параметров проекта. Это может включать в себя позиционирование детали на оборудовании, систему координат детали и многое другое. Узнать больше

Рабочее задание:

Центр. Создайте отверстие по центральной точке.

Создать. Создайте отверстие путем ввода координат. Узнать больше

Распознать. Автоматическое распознавание отверстий в детали. Узнать больше

Схема. Создает массив отверстий по схеме Узнать больше

Сортировка. Сортировка с использованием некоторых параметров для сортировки списка отверстий. Узнать больше

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка


Стратегия:

Эта группа параметров работает аналогично операции Обработка отверстий. Узнать больше

Переходы:

Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше

Преобразования:

Набор параметров операций, позволяющих выполнить преобразование координат для рассчитываемой в процессе работы траектории движения инструмента. Узнать больше

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
