Область применения:

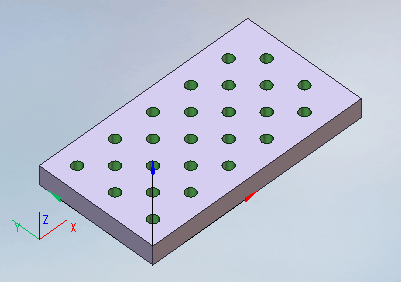

В CAM-системе есть возможность задавать различные типы шаблонов отверстий. При этом для шаблона необязательно иметь геометрическое построение самого отверстия.

Используя определенные правила, можно задать следующие типы шаблонов:

• Линейный

• Круговой

• Угловой

• Концентрический

• Параллелограмм

В системе присутствуют следующие виды шаблонов: Линейный, Круговой, Угловой, Концентрический, Параллелограмм.

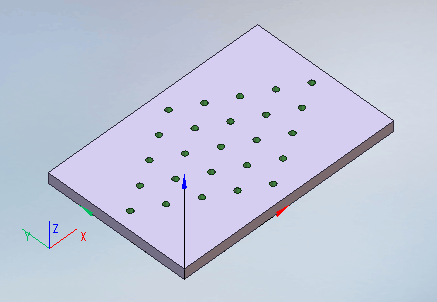

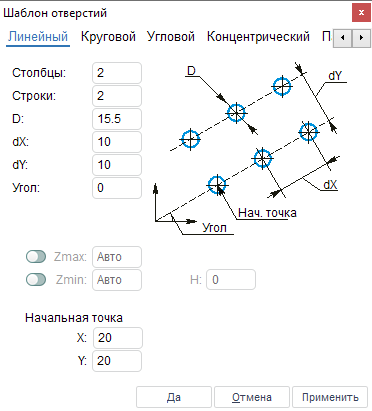

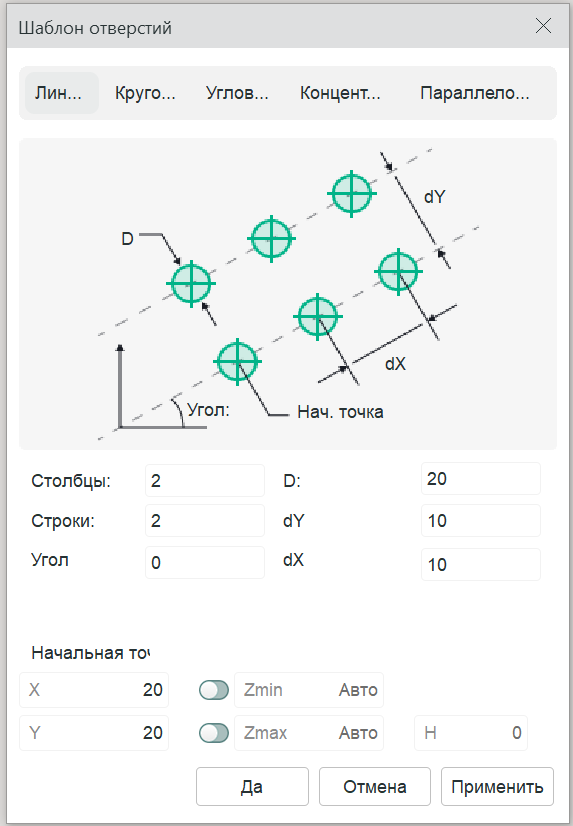

• На странице Линейный производится задание шаблона в виде прямоугольной сетки:

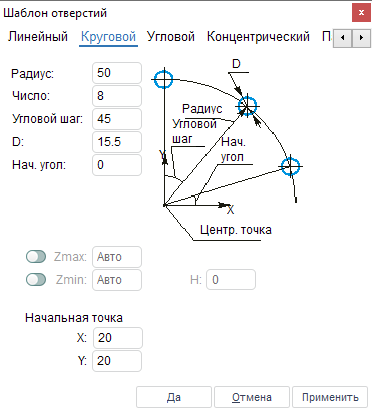

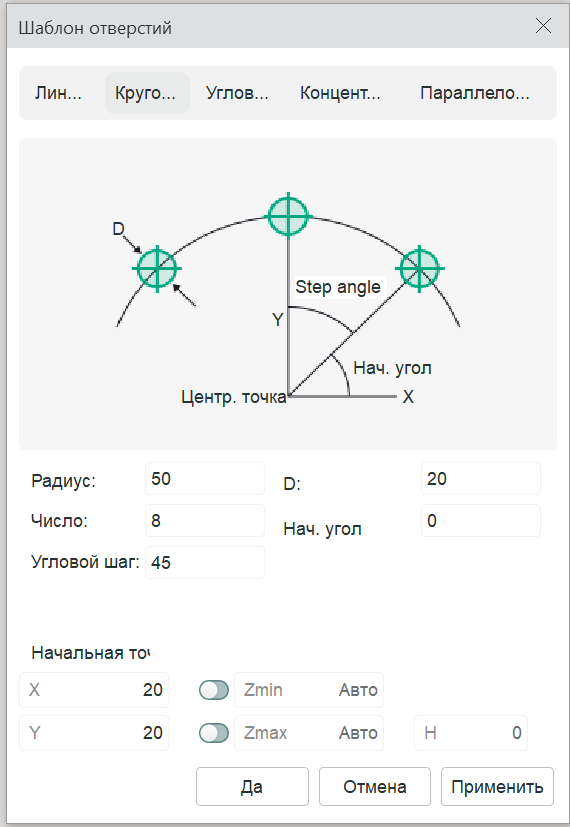

• На странице Круговой производится задание шаблона в виде окружности:

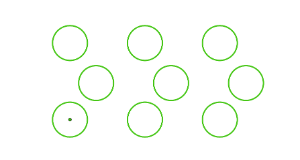

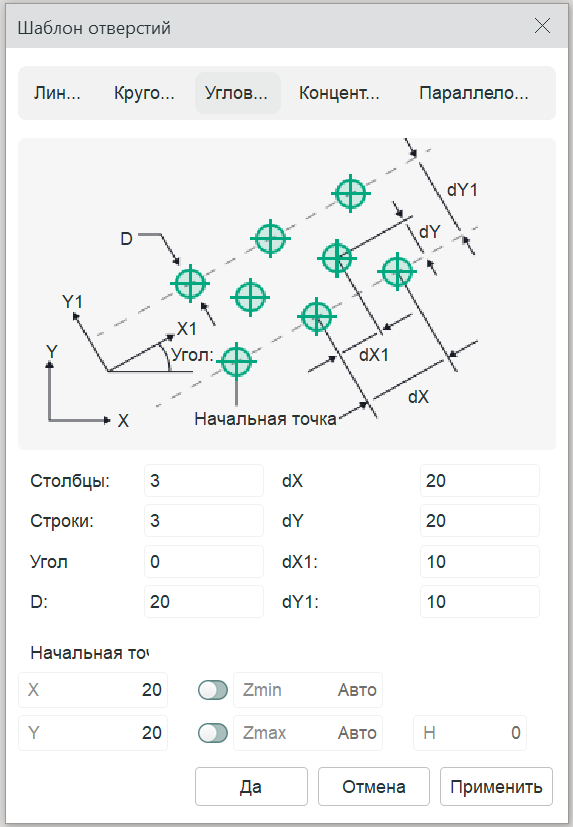

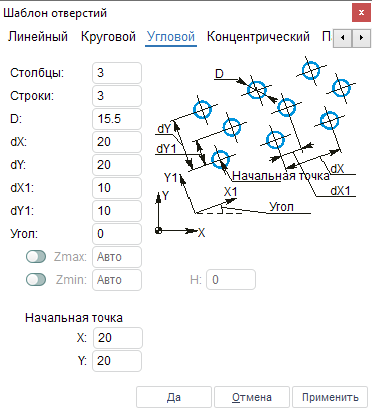

• На странице Угловой производится задание шаблона в виде сетки:

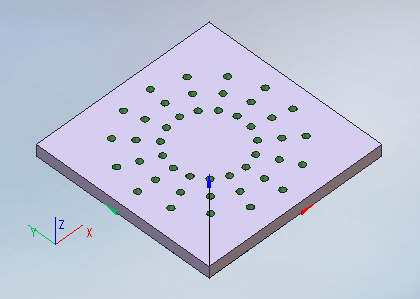

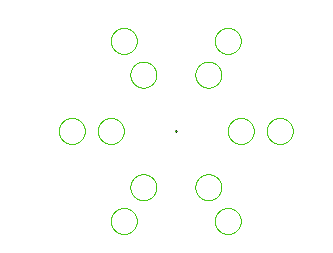

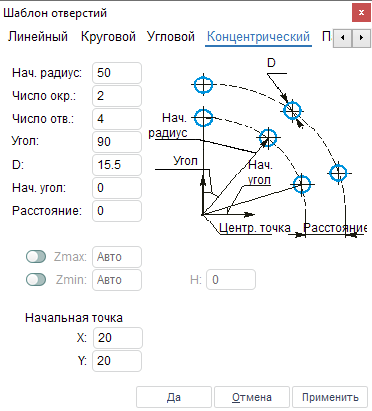

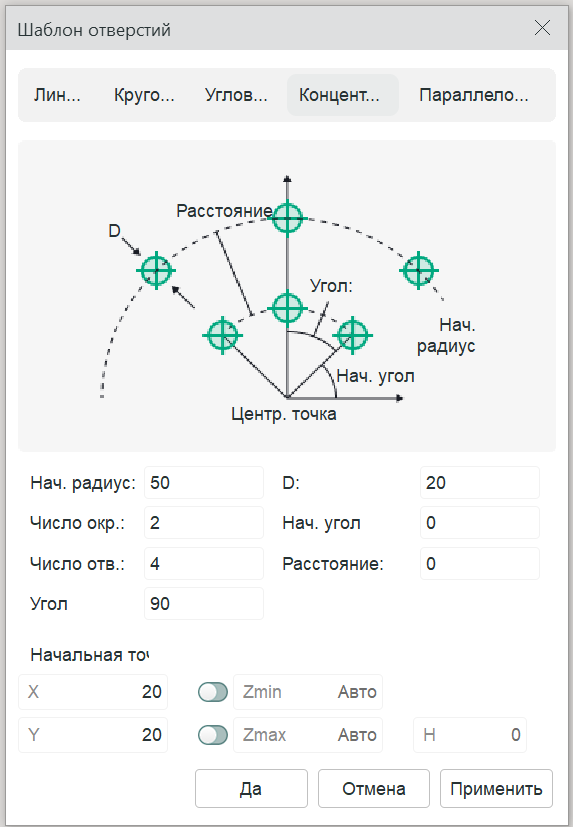

• На странице Концентрический производится задание шаблона в виде концентрических окружностей:

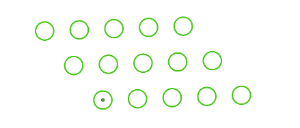

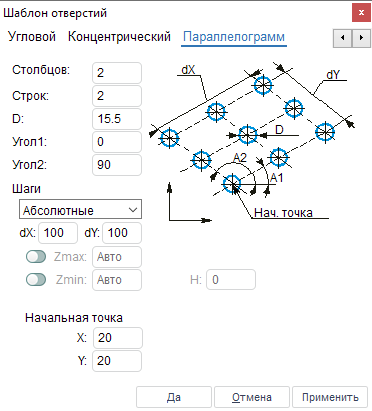

• На странице Параллелограмм производится задание шаблона в виде параллелограмма:

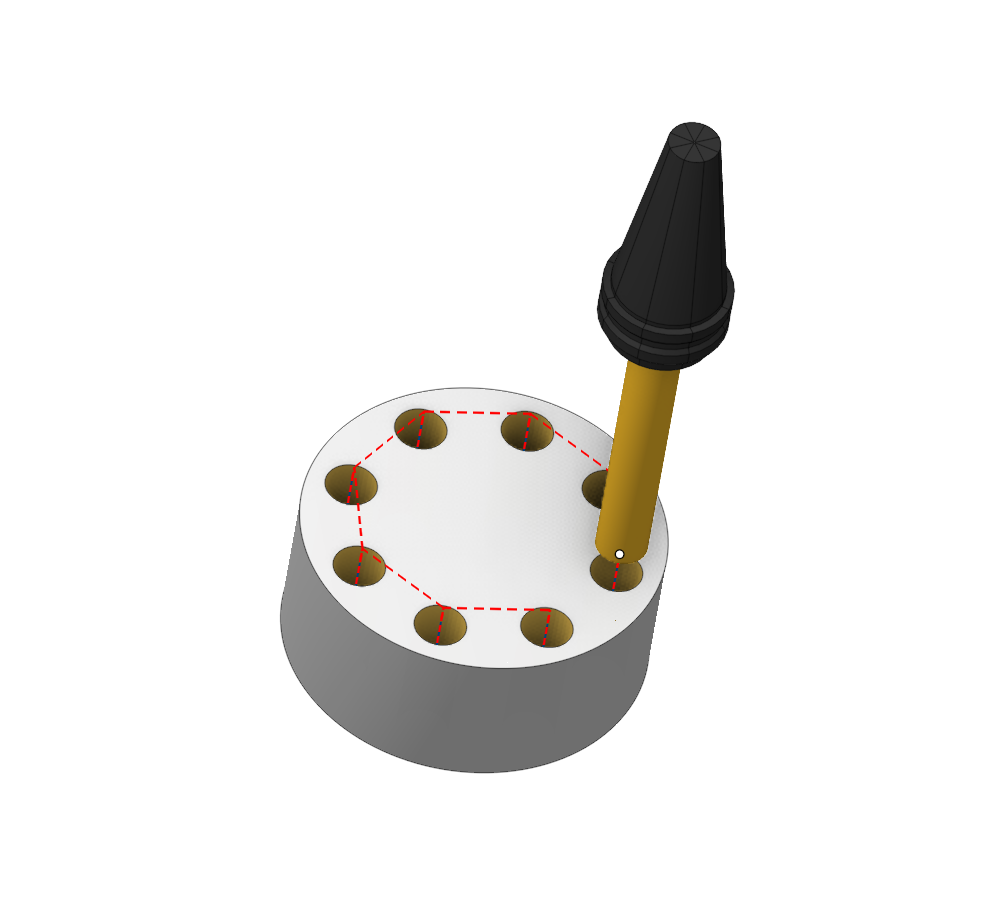

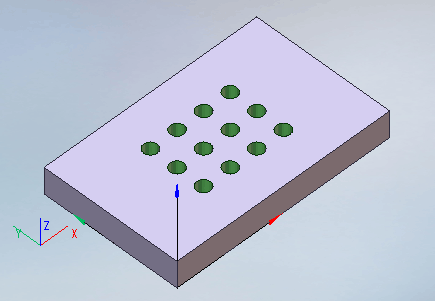

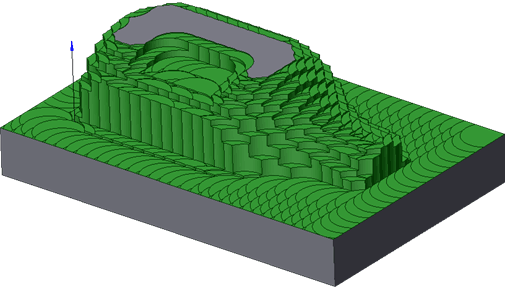

Использование шаблонов совместно с автоматическим определением уровней отверстия позволяет реализовать схему черновой обработки осевым врезанием.
