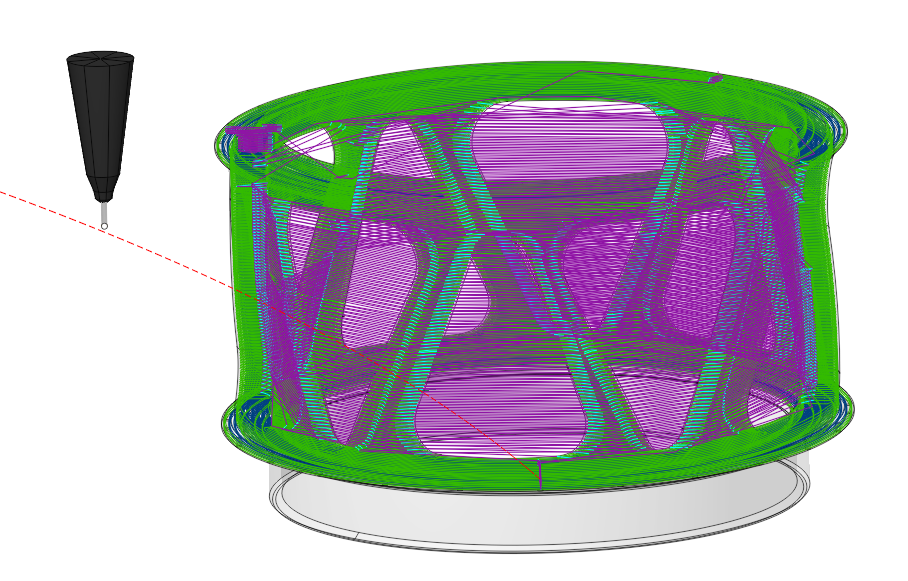

Операция Наплавка 3D

images/download/attachments/147763289/image2024-6-13_18-3-53.png

Область применения:

Это операция аддитивной обработки, которая на входе принимает 3D модель. Она очень похожа на операцию Черновая послойная за исключением того, что работает снизу вверх. Данная операция формирует слои направки путем пересечения исходной модели плоскостями с заданным шагом и генерирует траекторию для заполнения полученной в результате пересечения области для каждого слоя. Операция может использовать следующие стратегии заполнения области: параллельными ходами и эквидистантными ходами. По умолчанию если ничего не указано в рабочем задании, вся 3D модель является заданием для обработки. Если вы хотите нарастить только локальный участок геометрии, то добавьте нужные поверхности в рабочее задание. Система автоматически заполняет верхний и нижний уровни обработки по заданной модели, однако всегда можно вручную ограничить верхний и нижний уровни. Можно выделить на экране любой элемент геометрии, лежащий на нужном уровне и нажать на кнопку "Верхний уровень", либо "Нижний уровень" соответственно. Также верхний и нижний уровни можно задать числовыми значениями в инспекторе свойств операции.

Рабочее задание:

Поверхности. Выберите различные поверхности детали, которые ограничивают область заполнения материалом.

Карман. Выберите дно кармана. Система будет формировать прилегающие стенки кармана с учетом припуска, введенного в Свойствах элемента. Узнать больше

Рабочая зона. Выберите кривые или ребра детали, которые ограничивают область заполнения материалом. Узнать больше

Зона ограничений. Помимо Рабочей зоны в системе можно использовать Зоны ограничения для определения областей, которые не должны быть обработаны в текущей операции. Узнать больше

Верхний уровень. Указание верхнего уровня наплавки материала по элементам модели. Узнать больше

Нижний уровень. Указание нижнего уровня наплавки материала по элементам модели. Узнать больше

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке.

Удалить. Удаляет элемент из списка.

Стратегия:

Стратегия обработки.

Группа параметров, определяющих геометрические характеристики процесса обработки. Она работает аналогично операции Наплавка области. Узнать больше.

Уровни обработки:

Определяет диапазон вдоль оси инструмента для обработки. Эта группа параметров работает аналогично операции Наплавка области. Узнать больше.

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке. Параметры Обрезки такие же, как в Черновой послойной операции. Узнать больше.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
