Область применения:

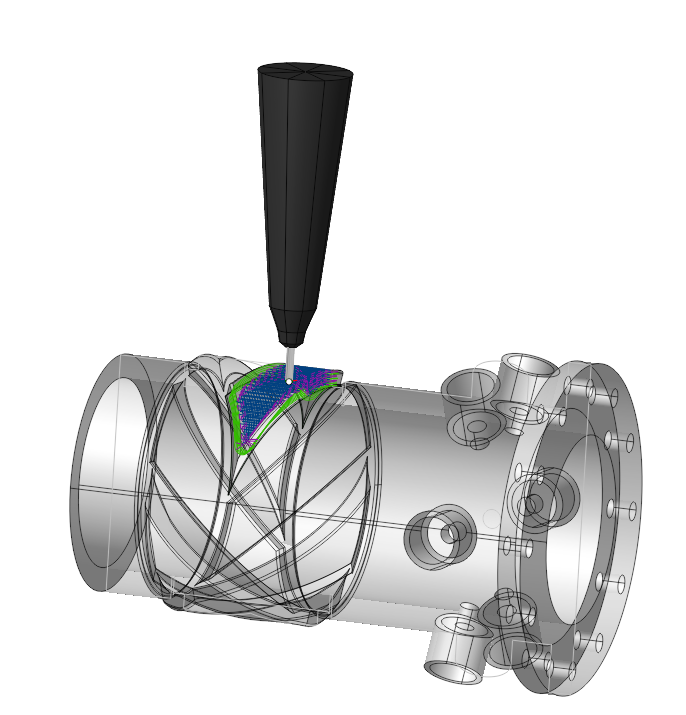

Операция Наплавка области предназначена для добавления слоя материала на локальный участок детали, ограничиваемый кривыми. Интерфейс задания параметров и зоны обработки схож с операцией Выборка области. Область для наплавки указывается в окне Рабочее задание.

Выполнение операции протекает в несколько этапов. Сперва необходимо выбрать базовую поверхность, на которую будет производиться наплавка. Для этого нужно нажать на кнопку "Базовая поверхность" и затем выбрать в графическом окне нужную поверхность. Это может быть плоскость, цилиндр, либо тело вращения. Система сама заполнит нужные параметры, но при желании их можно подкорректировать в свойствах базовой поверхности и затем нажать кнопку "Да". Теперь чтобы указать локальную область, нужно выделить кривые на экране, либо ребра 3D модели по периметру желаемой области и добавить их, нажав кнопку "Выступ". Точно также можно добавить карманы (отверстия) внутри выступа. Чтобы ограничить верхний и нижний уровни можно выделить на экране любой элемент геометрии, лежащий на нужном уровне и нажать на кнопку "Верхний уровень", либо "Нижний уровень" соответственно. Также верхний и нижний уровни можно задать числовыми значениями в инспекторе свойств операции.

Рабочее задание:

Базовая поверхность. Это поверхность на которой строится траектория согласно спроецированной на эту поверхность кривой. Узнать больше.

Добавить выступ. Выберите замкнутую кривую, внутри которой должен быть нанесен материал. Узнать больше.

Добавить карман. Выберите замкнутую кривую, снаружи которой должен быть нанесен материал. Данный элемент работает только если одновременно в Рабочем задании задана область выступа. Узнать больше.

Добавить инверсию. Укажите замкнутую кривую, внутри которой правила обработки будут изменены на противоположные, т.е. наплавляемые участки не будут обрабатываться и наоборот. Узнать больше.

Верхний уровень. Указание верхнего уровня наплавки материала по элементам модели. Узнать больше.

Нижний уровень. Указание нижнего уровня наплавки материала по элементам модели. Узнать больше.

Свойства. Отображает свойства элемента. Есть возможность добавить припуск. Вы также можете вызвать это меню двойным щелчком по элементу в списке. В этом параметре можно изменить тип рабочего задания. Если тип рабочего задания изменен на Гребень или Канавку, то дополнительно нужно указать припуск, служащий для назначения толщины или ширины элемента. Узнать больше.

Удалить. Удаляет элемент из списка.

Стратегия:

Стратегия обработки.

Группа параметров, определяющих геометрические характеристики процесса обработки.

Нажмите здесь для раскрытия...

Тип стратегии:

Параллельная. Заполнение области внутри Рабочего задания выполняется прямолинейными проходами инструмента, под заданным углом к выбранной оси.

Эквидистантная. Проходы инструмента представляют собой линии, эквидистантные кривым Рабочего задания.

Шаг. Расстояние между проходами инструмента, отсчитываемое по Базовой поверхности.

Припуск параллельных проходов. Система расширяет область обработки наружу от выбранной кривой (при положительном значении параметра) или вовнутрь (при отрицательном значении параметра).

Радиус сглаживания. Система выполняет скругление внутренних углов в обрабатываемой области указанным радиусом.

Зазор для предотвращения нахлеста. В случае, когда выполняется наплавка по замкнутому контуру, для предотвращения наложения слоев, в месте стыковки начала и конца контура необходимо оставлять зазор, примерно равный диаметру наплавочного пятна.

Угол. Угол между осью Х выбранной системы координат и направлением рабочих проходов в Параллельной стратегии.

Число повторов заполнения. Дополнительное число проходов инструмента на одном слое.

Угловой шаг. Угол под которым выполняется текущий дополнительный проход относительно предыдущего.

Поворачивать угол между слоями. Угол, под которым выполняются проходы инструмента на текущем слое относительно предыдущего слоя.

Количество эквидистантных проходов. Количество проходов инструмента по контуру Рабочего задания. Если количество проходов больше одного, то система построит эквидистантные траектории с заданным Шагом между проходами.

Шаг между проходами. Расстояние между эквидистантными проходами в траектории инструмента по контуру Рабочего задания.

Порядок проходов. Определяет порядок выполнения проходов на одном уровне - Снаружи внутрь или Изнутри наружу. При выборе пункта Зигзаг порядок будет чередоваться от уровня к уровню.

Сортировка параллельных ходов. Управляет порядком выполнения рабочих проходов, если выполняется наплавка в нескольких областях.

По регионам. При заполнении каждого слоя, система выполняет формирование каждой области независимо от других областей.

Последовательно. Если на пути рабочего прохода находится несколько областей, то за один проход происходит наплавка в нескольких областях.

Направление обработки. Определяет направление рабочих проходов инструмента.

Вперед. При Параллельной стратегии, направление рабочих проходов соответствует Углу. При Эквидистантной стратегии движение по траектории происходит против часовой стрелки.

Назад. При Параллельной стратегии, направление рабочих проходов противоположно Углу. При Эквидистантной стратегии движение по траектории происходит по часовой стрелке.

Зигзаг. Направление рабочих проходов может меняться в каждой строчке.

Заполнять узкие зоны. При установленном флаге система стремится заполнить участки, которые остались незаполненными при заданной величине шага и диаметре инструмента.

Уровни обработки:

Определяет диапазон вдоль оси инструмента для обработки.

Нажмите здесь для раскрытия...

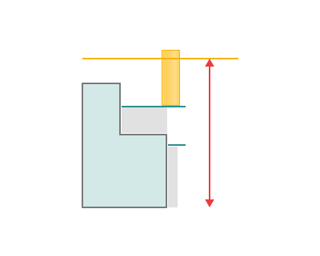

Верхний уровень детали. Уровень, на котором выполняется последний рабочий проход.

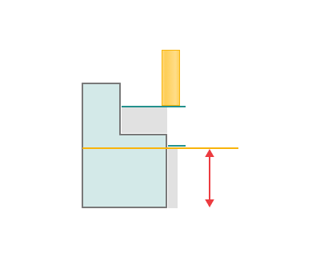

Нижний уровень детали. Уровень, с которого начинается наплавка. Нижний уровень для обработки можно установить динамически или по размерам. Значение по умолчанию основано на уровне детали.

Шаг в глубину. Материал, наплавляемый за один проход вдоль оси инструмента между Верхним и Нижним уровнями.

Начальная глубина. Глубина самого нижнего слоя, ее можно сделать отличной от остальных слоев.

Боковой угол. Величина уклона стенок наплавляемой поверхности.

Обрезка.

Создает возможности для пропуска поверхностей, не предназначенных к обработке. Параметры Обрезки такие же, как в Черновой послойной операции. Узнать больше.

Преобразования.

Опции для преобразования траектории инструмента. Параметры Преобразований такие же, как в операции 2D Контур. Узнать больше.

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
