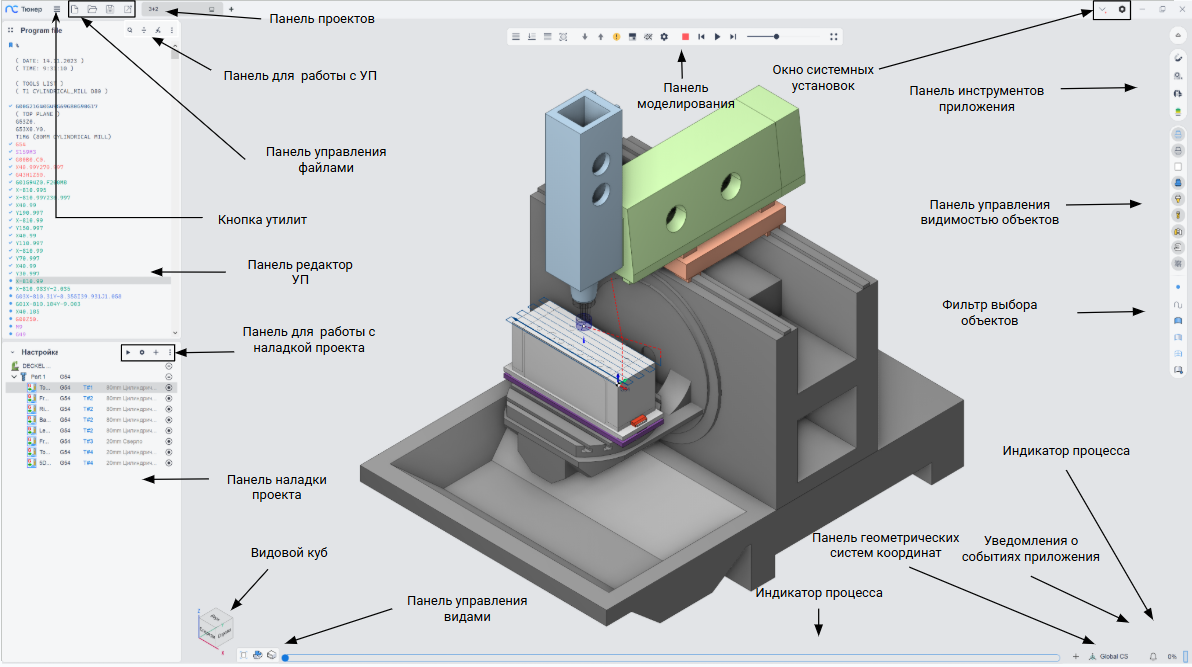

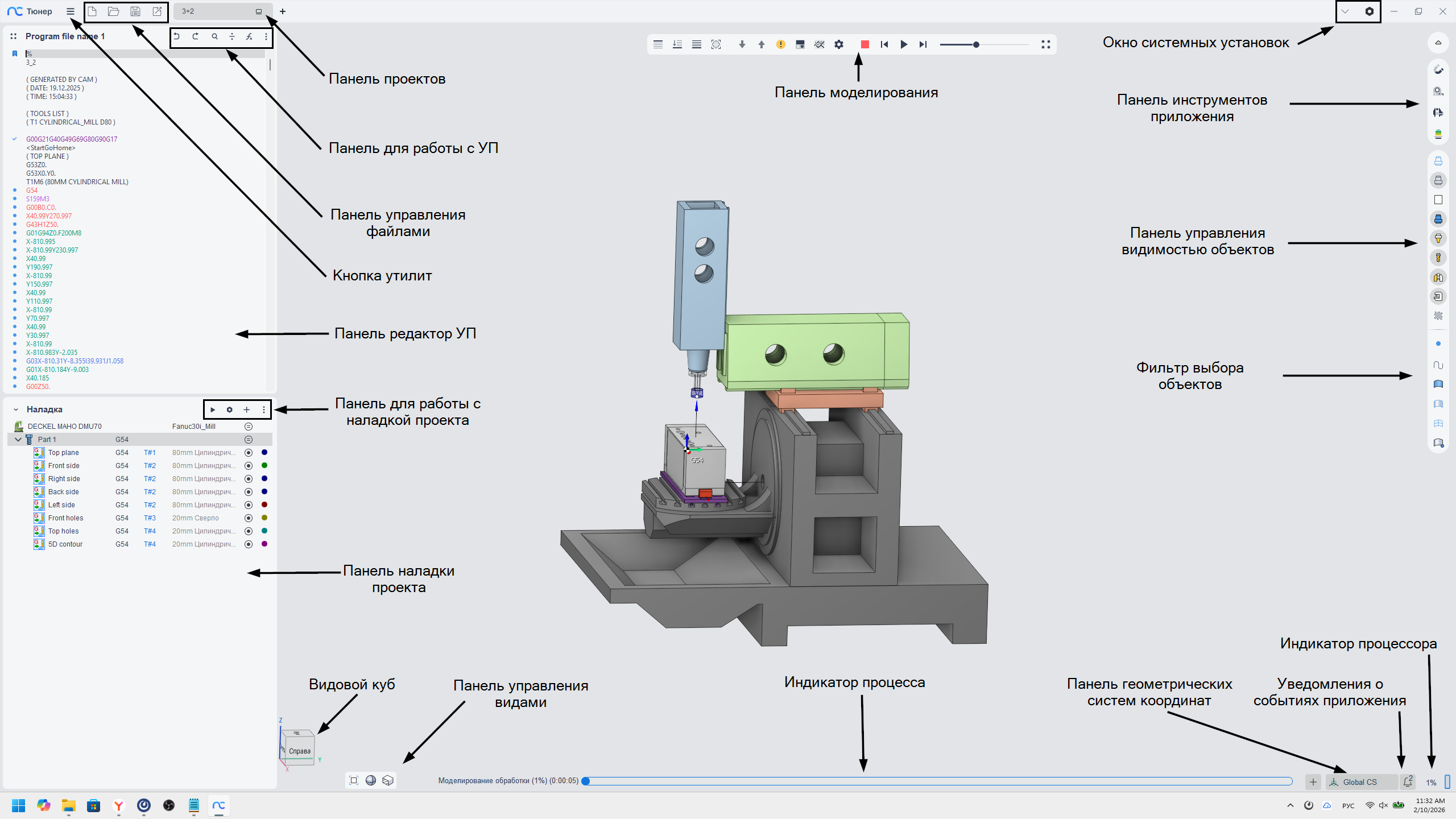

Основные панели для работы с проектом:

Главная панель.

Главная панель состоит из двух основных компонентов: иерархического дерева технологических объектов и набора инструментов для редактирования текста управляющей программы и взаимодействия ее с отдельными операциями. Узнать больше

Панель редактирования УП.

В этой панели пользователь получает большой набор инструментов для автоматизированного редактирования текста управляющей программы. Узнать больше.

Панель для работы с УП.

Она содержит полный набор функций для гибкого создания и изменения кода управляющей программы. Узнать больше.

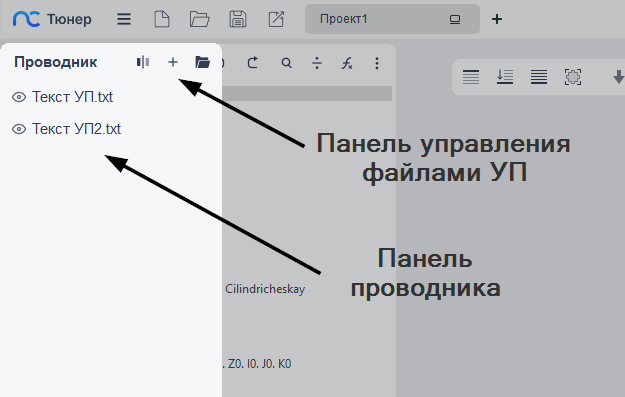

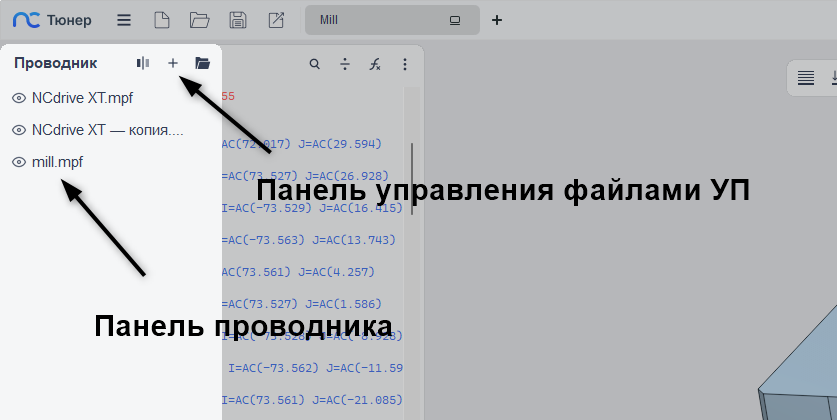

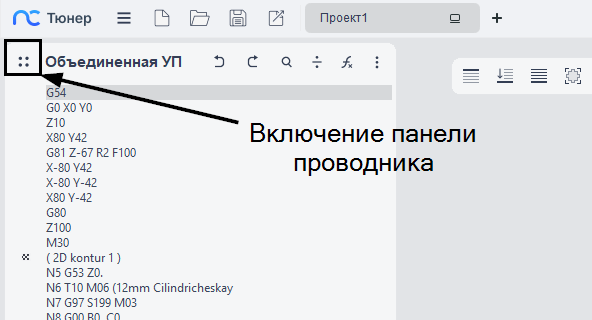

Панель проводника (Панель управления файлами УП).

Панель проводника предоставляет отображение файлов управляющих программ, позволяя пользователю удобно управлять, отслеживать и перемещаться между ними. Узнать больше.

Панель наладки проекта.

При переключении в режим наладки пользователь получает обширный набор инструментов для настройки и редактирования параметров технологических операций, представленных в окне Главной панели. Функции и команды для выполнения этих задач такие же как и в САМ-системе и зависят от текущего уровня в дереве операций. По умолчанию, эта панель свернута и находится в нижней части экрана. Для разворачивания панели кликните на стрелку или переместите панель вручную. Узнать больше.

Панель для работы с наладкой проекта.

Эта панель позволяет управлять объектами технологического дерева: создавать операции, определять модель детали и т.п. Узнать больше.

Панель моделирования.

Панель моделирования представляет интуитивно понятный набор команд для визуализации и управления процессом моделирования обработки. Узнать больше.

Основные панели для настройки проекта.

Панель управления файлами.

Содержит инструменты для создания, открытия, сохранения файлов проектов различных форматов. Также эта панель содержит функции для организации доступа к файлам ранее созданных проектов. Узнать больше

Панель проектов.

Панель проектов представляет собой центральный комплекс для навигации и управления несколькими проектами в рамках одной системы. Узнать больше

Окно системных установок.

Эта панель служит объединяющим центром для управления системой, предоставляя доступ к важным настройкам через специальные диалоговые окна. Узнать больше.

Кнопка утилит.

Меню утилит содержит пункты, предоставляющие доступ к дополнительным внутренним приложениям (например, к диалоговому окну Список инструментов), а также ко внешним приложениям пользователя, обеспечивая эффективную работу с системой. Узнать больше.

Вспомогательные панели для работы с проектом.

Панель управления видами.

Содержит инструменты для управления отображением объектов в графическом окне и для установки вида на них. Узнать больше

Панель управления видимостью объектов.

Панель управления видимостью предназначения для управления видимостью и параметрами визуализации объектов. В разных режимах (редактирования или наладки) настройки визуализации могут быть различными. Узнать больше

Фильтр выбора объектов.

При выборе множества объектов с экрана бывает полезно ограничить возможность выбора объектов в зависимости от их типа (точка, кривая, сеточный объект, поверхность). Это можно сделать нажатием соответствующих кнопок на панели инструментов. Если кнопка нажата, то выбор объектов соответствующего типа разрешен, отжата – запрещен. Узнать больше

Видовой куб.

Служит для управления проекционными видами на объект в графическом окне. Узнать больше

Индикатор процесса.

Индикатор процесса включается при выполнении системой длительных операций. К таким операциям относятся процесс импорта модели, процесс расчета траектории инструмента, моделирование и другие. Выполнение длительной операции может быть прервано щелчком мыши по индикатору. После получения подтверждения на прерывание длительного процесса его выполнение будет остановлено. Индикатор процесса появляется в самом низу главного окна в одной из панелей строки состояний. Узнать больше.

Уведомления о событиях приложения.

В приложении существует специальный механизм информирования пользователя о событиях, требующих особого внимания - всплывающие уведомления. При возникновении какого-либо события в правом нижнем углу "всплывает" небольшое окно, в котором кратко описывается суть случившегося. На иконке в углу также показывается общее количество подобных уведомлений. Щелкнув на нее можно открыть панель с полным списком уведомлений. Узнать больше

Панель геометрических систем координат.

Отображает активную систему координат графического окна. Можно создать любое количество локальных систем координат для более удобного управления процессами наладки и обработки. Узнать больше.

Панель инструментов приложения.

Эта панель служит объединяющим центром для дополнительных инструментов приложения, помогающих в работе над проектом. Узнать больше.
