Показать все.

- При нажатии на кнопку система устанавливает такой масштаб визуализации, при котором все геометрические объекты попадут в графическое окно.

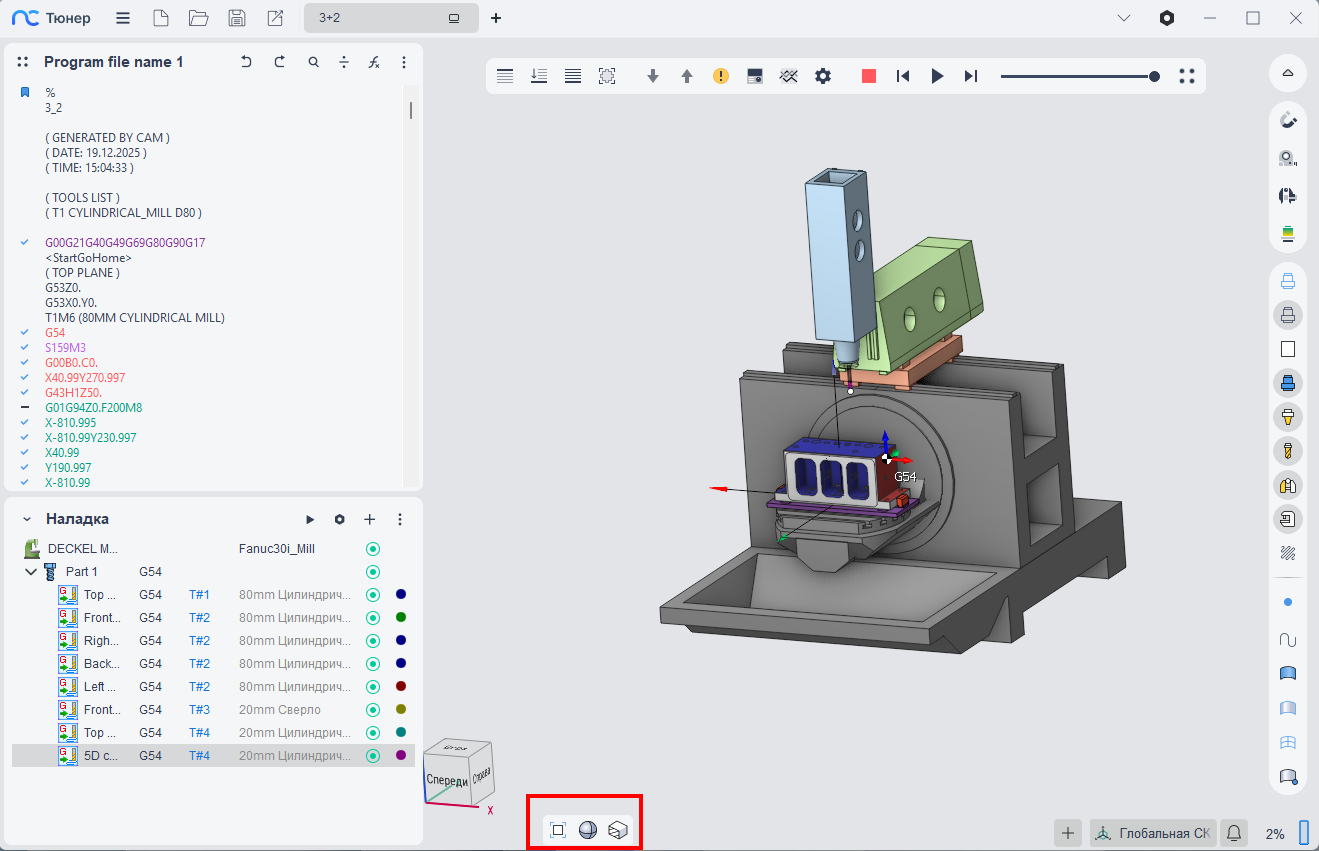

Режимы отображения трехмерных моделей.

- Тонированный. Отображаются только поверхности трехмерной модели.

- Тонированный с ребрами. Отображаются поверхности и ребра трехмерной модели.

- Проволочный вид. В данном режиме для 3D-тел и поверхностей отображаются только линии ребер и изолинии, заливки нет.

Показывать тени. Включает режим затенения и рендеринга при котором каждая из точек в сцене влияет на освещение.

Режимы отображения тел вращения.

Управляет отображением трехмерных моделей в токарных проектах.

- 3D. Отображается внешний вид трехмерной модели.

- 3/4. Из трехмерной модели вырезается квадрант, содержащий ось детали и отображается оставшаяся часть.

- 1/2. Отображается половина разрезанной вдоль своей оси трехмерной модели.

- 2D. Отображается плоское сечение детали.

Плоскость сечения.

- Кнопка "Сечение" включает (или отключает) специальный режим отображения внутренней структуры объекта. При включении создается бесконечная плоскость, на пересечении с которой штриховыми линиями обозначается отсечённая часть. Эта функция работает так же как и в САМ-системе. Узнать больше.
