Графическое окно и управление визуализацией

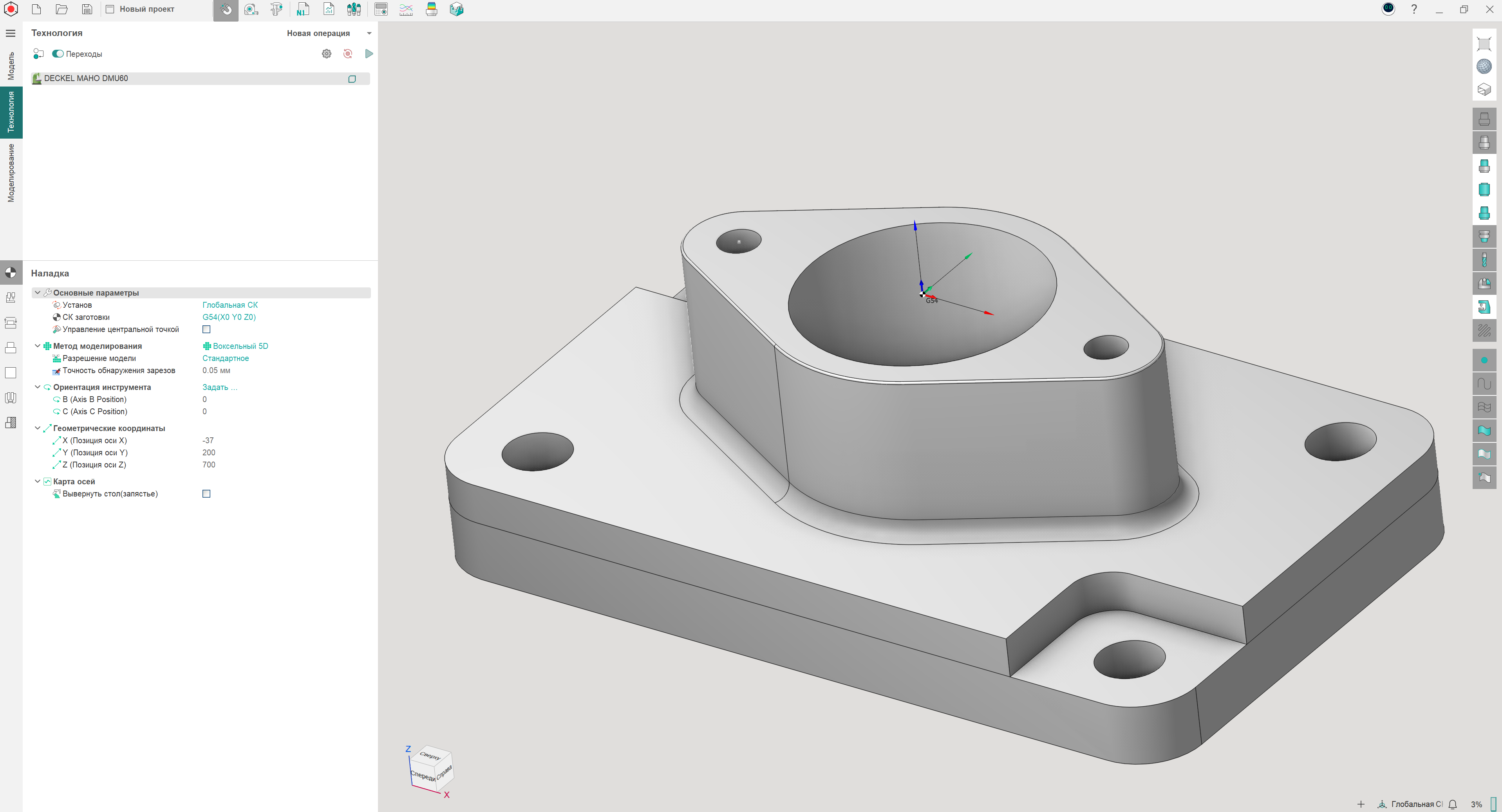

Основную часть экрана занимает графическое окно. На нем могут отображаться такие объекты, как геометрические модели, станки, заготовки, траектории движения инструмента и т.д.

images/download/attachments/147755249/image2025-2-6_11-31-53.png

Горячие клавиши для управления визуализацией, цветом фона, параметрами отображения осей и другие могут быть изменены на закладке <Визуализация> в окне <Системных настроек>.

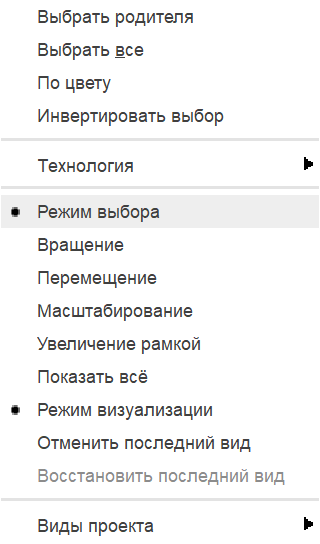

Можно управлять режимами работы графического окна с помощью кнопок управления видом в правой панели инструментов главного окна либо через контекстное меню графического окна:

images/download/thumbnails/147755249/image2025-2-6_11-32-57.png images/download/thumbnails/147755249/image2025-2-6_11-33-27.png images/download/attachments/147755249/image2025-2-6_11-33-47.png

Первые четыре элемента переключают действие, выполняемое левой кнопкой мыши:

  • Режим выбора. Щелчок левой кнопкой будет осуществлять выбор с экрана (это состояние по умолчанию).

  • Вращение. Перемещение указателя с нажатой левой кнопкой мыши будет вращать вид.

  • Перемещение. Перемещение указателя с нажатой левой кнопкой мыши будет смещать вид.

  • Масштабирование. Перемещение указателя с нажатой левой кнопкой мыши будет масштабировать вид.

Однако все эти действия легко могут быть выполнены без переключения режима. Для вращения вида перемещайте указатель мыши с нажатой правой кнопкой. Для смещения вида перемещайте указатель с нажатой средней кнопкой. Вращайте колесо мыши для масштабирования. Имеются также дополнительные способы изменения вида с использованием горячих клавиш. Смотрите вложенные статьи.

Для быстрого изменения масштаба чтобы на экране показались все видимые объекты используйте элемент меню Показать все.

Имеется видовой куб. Узнать больше

images/download/thumbnails/147755249/image2025-2-6_11-36-25.png

Используйте элементы меню Отменить / Восстановить последний вид для быстрого возвращения к предыдущему / следующему виду.

images/download/attachments/147755249/image2022-4-24_14-43-48.png

Кнопка с выпадающим меню на рисунке выше позволяет переключать режим отображения трехмерных объектов: Тонированный - тонированный без ребер, Тонированный с ребрами, Проволочный - только ребра. Щелчок по самой кнопке переключает данные режимы поочередно.

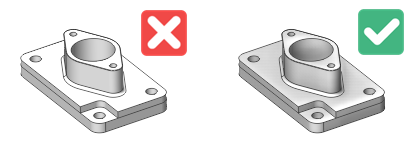

Показывать тени включает режим затенения и рендеринга при котором каждая из точек в сцене влияет на освещение . Смотрите пример ниже.

images/download/attachments/147755249/image2019-1-10_16-37-40.png

images/download/thumbnails/147755249/image2022-4-24_14-44-47.png

Кнопка выше определяет режим отображения только для тел вращения: 3D, 3D без четверти, половина и двумерное сечение.
