Панель редактирования УП
Область применения.

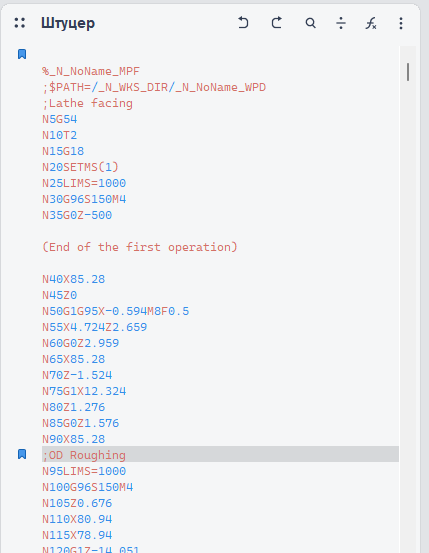

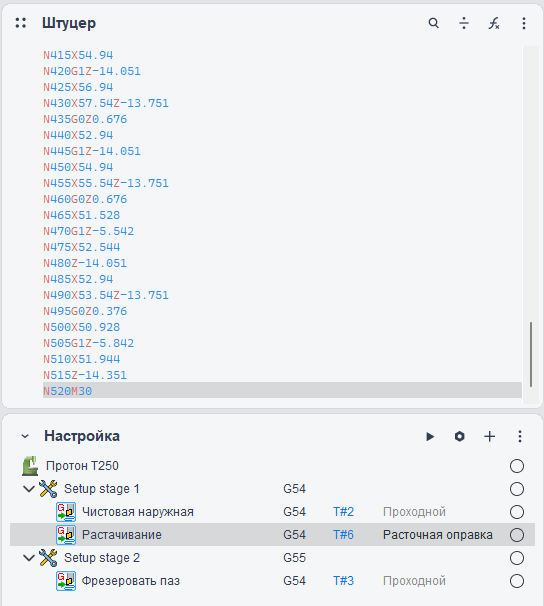

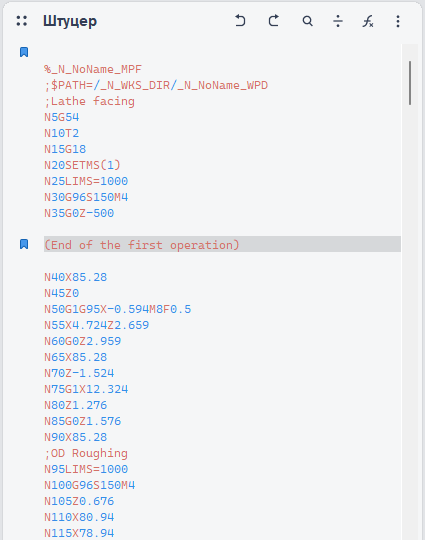

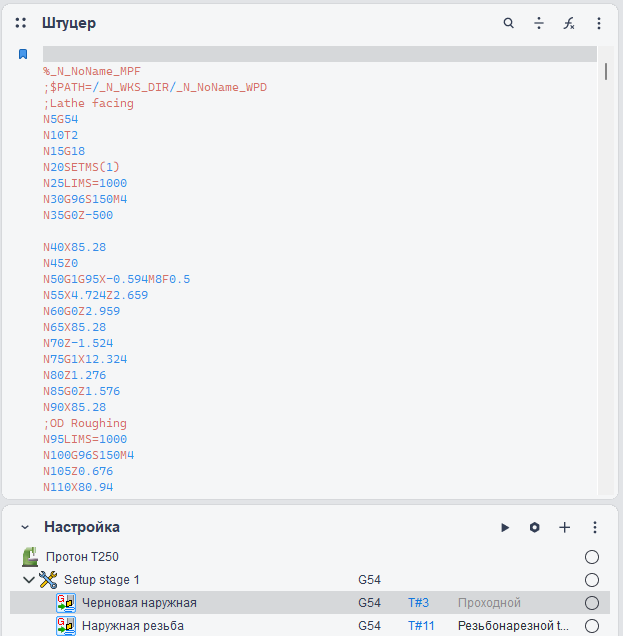

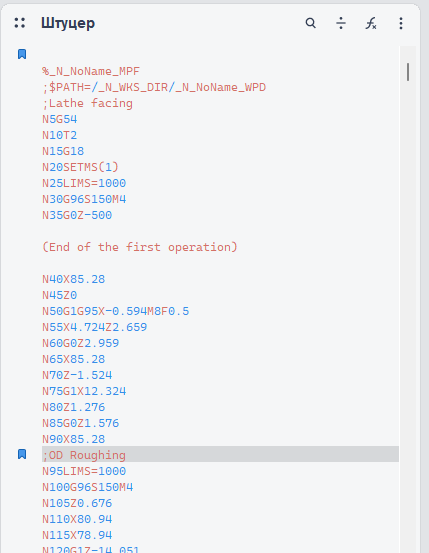

Панель редактирования УП отображает текст управляющей программы. Выполняя различные действия над ней можно моделировать рабочий процесс обработки детали. На панели имеется Панель для работы с УП (Узнать больше), которая предлагает широкий набор функций для редактирования кода управляющей программы. К ним относится, например, разбивка программы на операции, поиск символов в управляющей программе и т.п.

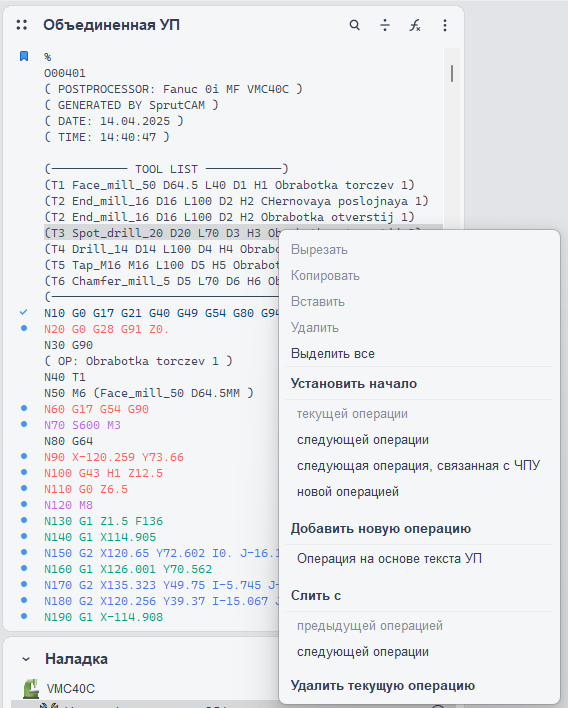

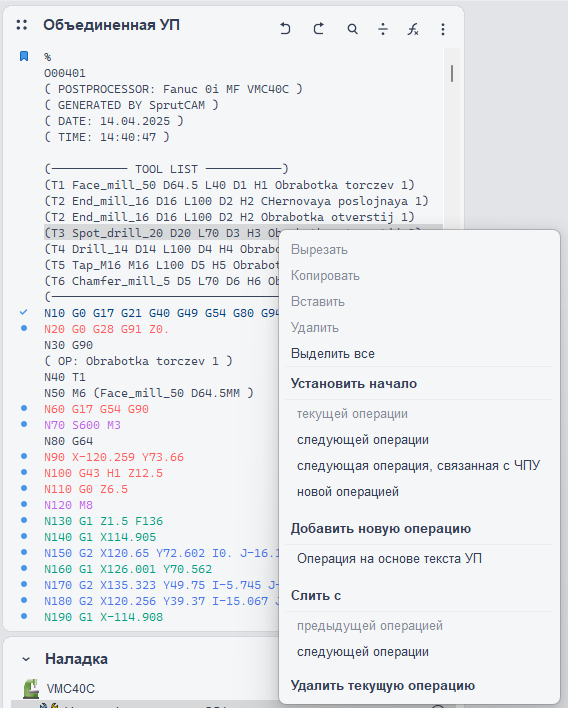

Кроме того, при клике правой кнопкой мыши появляется контекстное меню, предоставляющее возможности по быстрой разметке управляющей программы, например, выделение новых операций и подобные действия.
Команды для работы с текстом.
Для выделения, копирования и вставки в текст управляющей программы предусмотрены стандартные команды Windows.
Команды для формирования технологического процесса из текста управляющей программы.
Для быстрого создания технологического процесса, выделено четыре подраздела: Установить начало, Добавить новую операцию, Слить с, Удалить текущую операцию.
Установить начало:
текущей операции

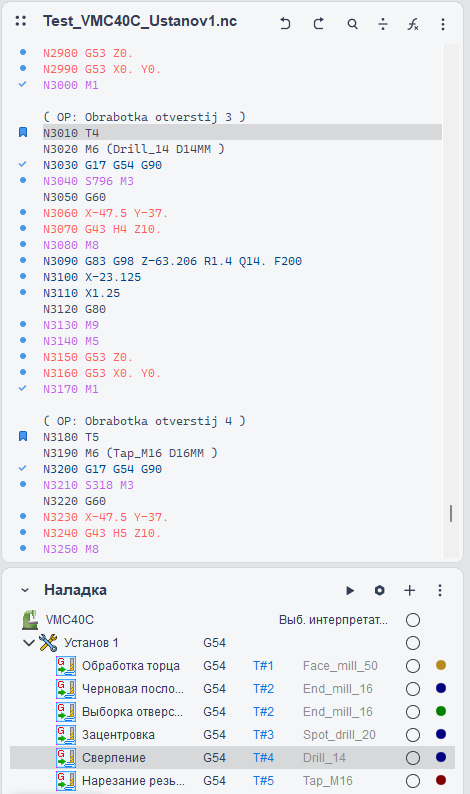

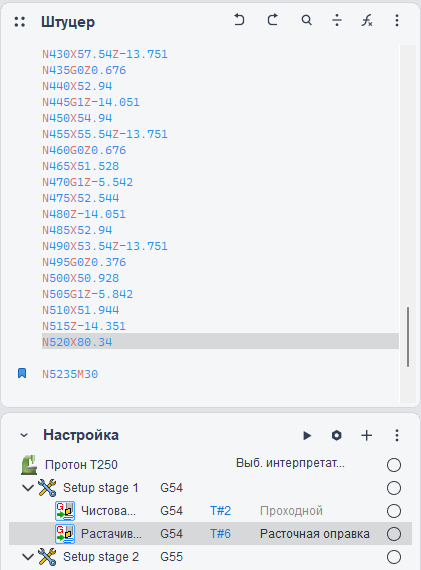

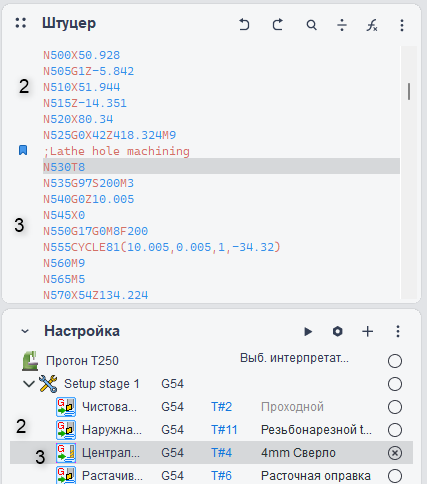

следующей операции. Начало следующей операции переносится на тот кадр, на котором стоит курсор.

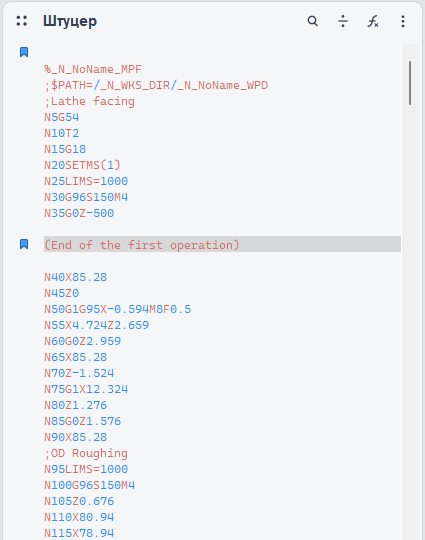

следующей операции, связанной с ЧПУ. На том кадре, где стоит курсор, устанавливается начало следующей Операции на основе текста УП.

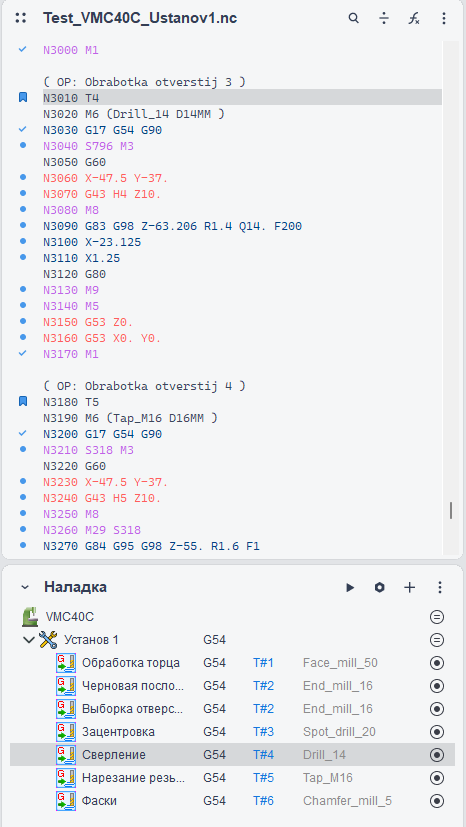

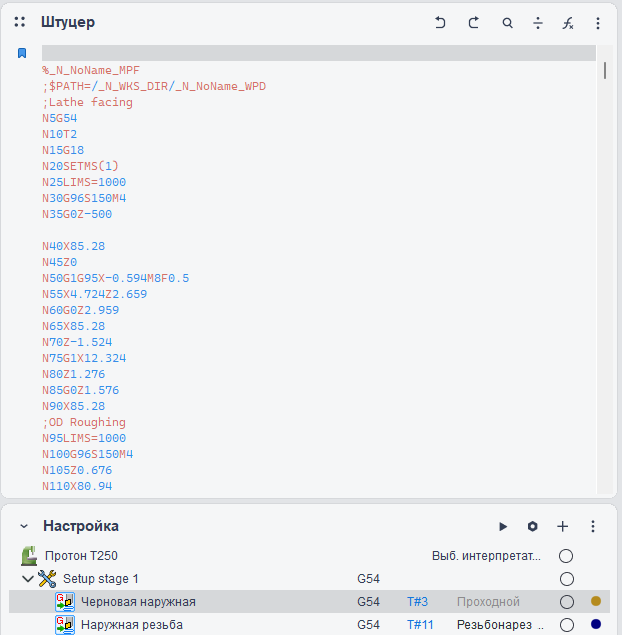

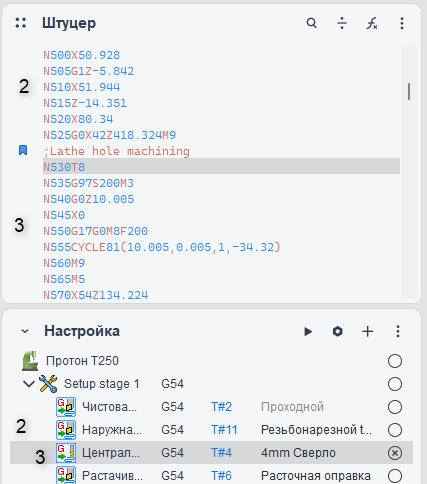

новой операции. С того кадра, на котором стоит курсор, вставляется новая операция. Эта операция вносится в список операций Главной панели, и охватывает кадры от текущего до метки начала следующей операции.
Добавить новую операцию:

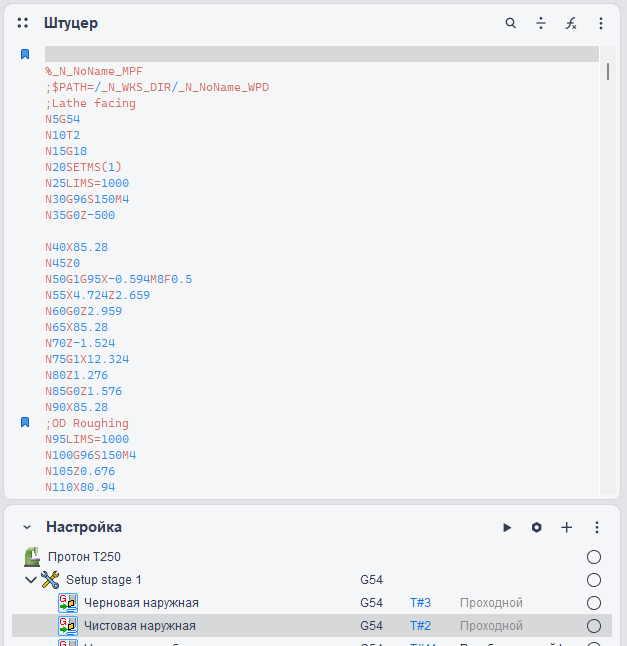

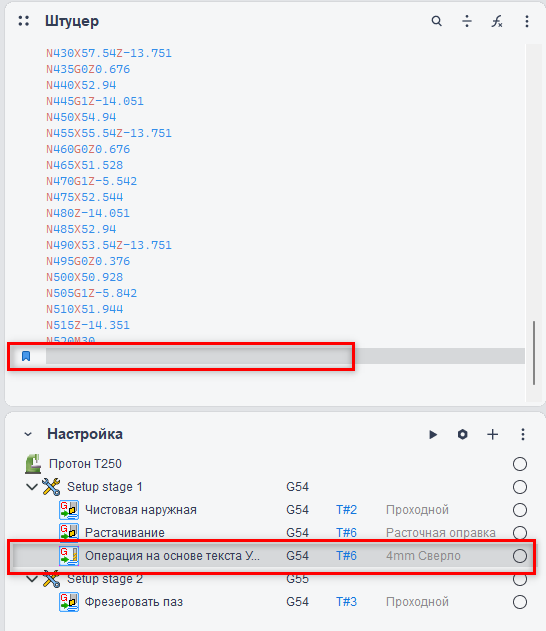

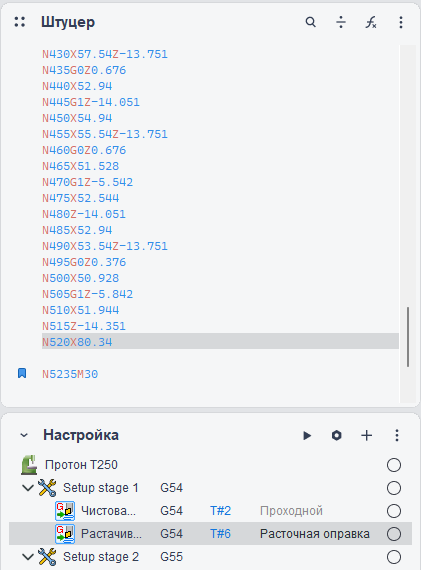

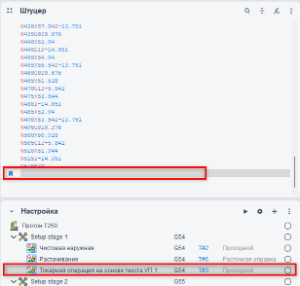

Операция на основе текста УП. После конца текущей операции, на кадре которой стоит курсор, вставляется новая Операция на основе текста УП. Она добавляется в список операций под новым именем. В Панели редактирования УП появляется свободное место, куда можно вставлять новые строки управляющей программы.

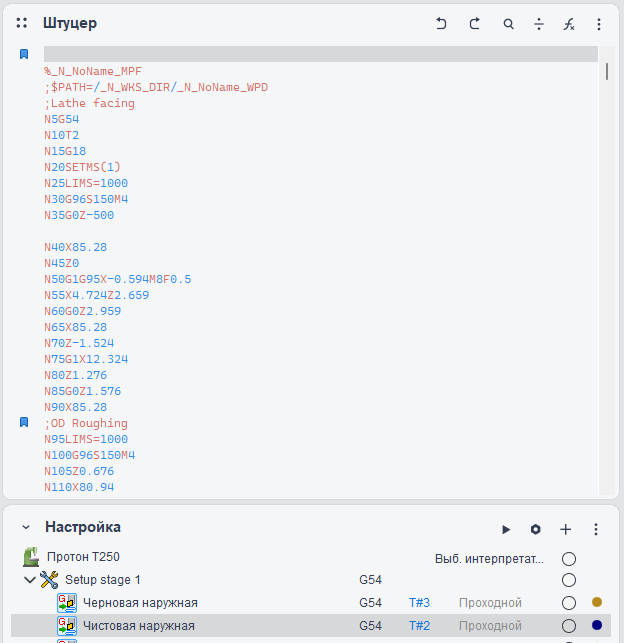

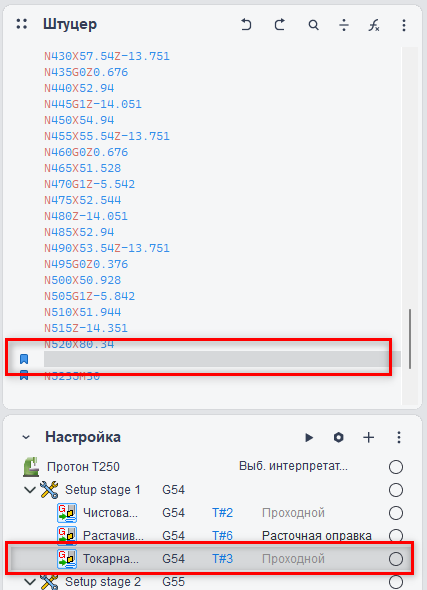

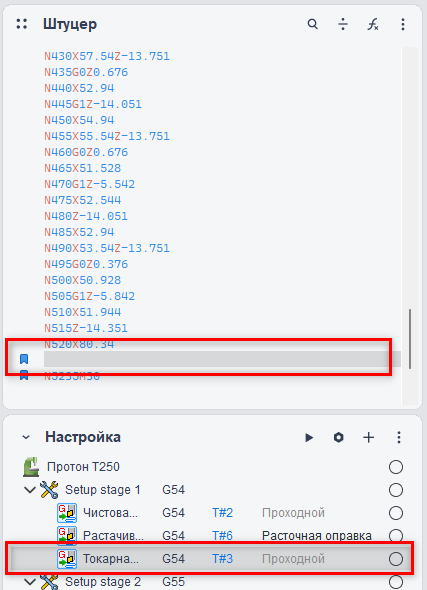

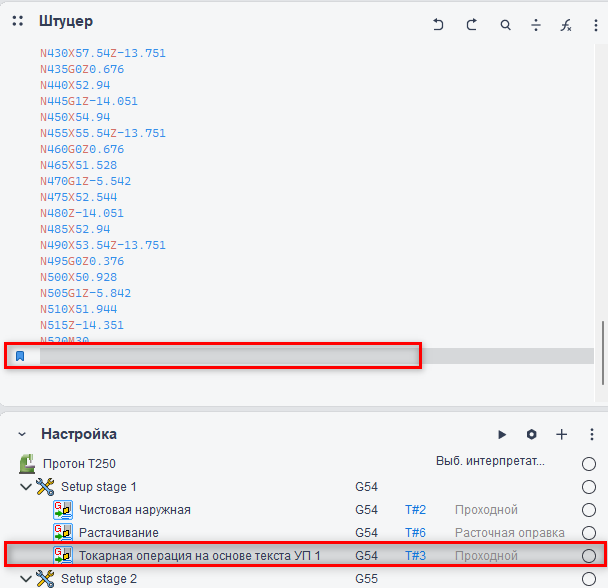

Токарная операция на основе текста УП. После конца текущей операции, на кадре которой стоит курсор, вставляется новая Токарная операция на основе текста УП.
Слить с:

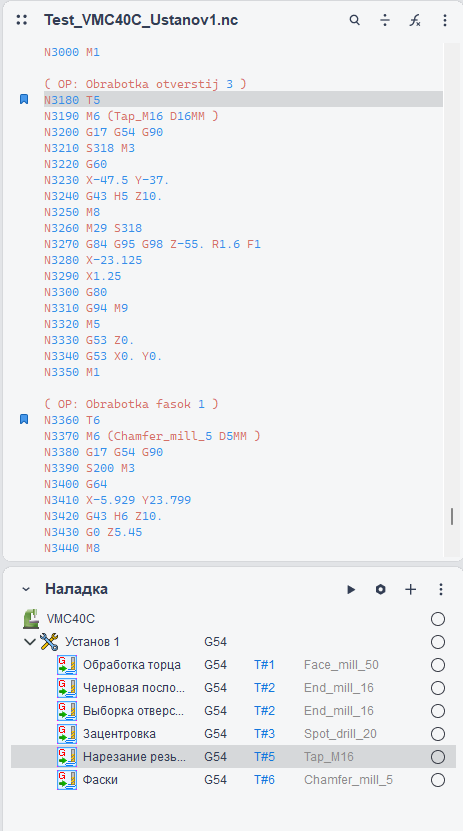

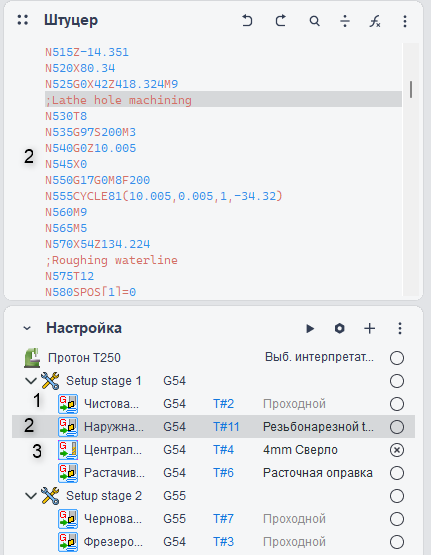

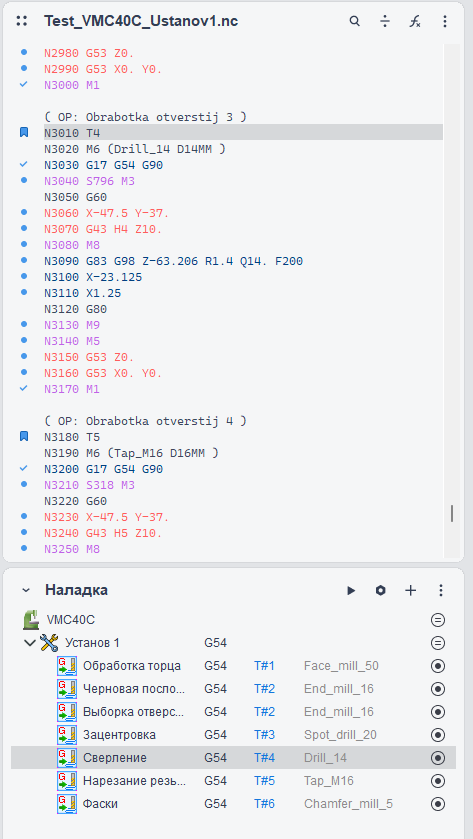

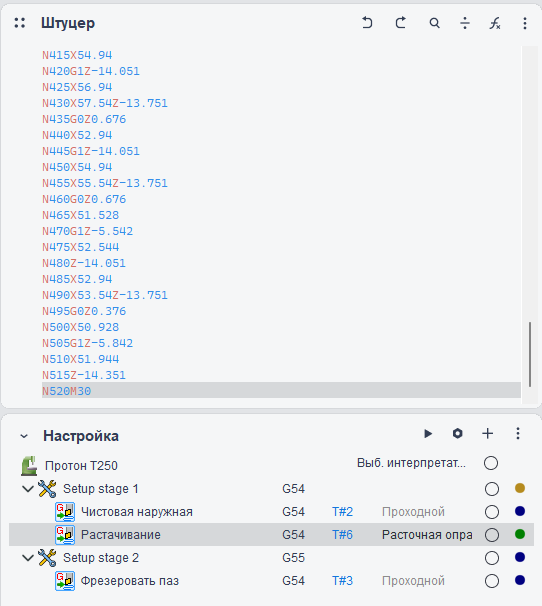

предыдущей операцией. По этой команде кадры, входящие в текущую операцию, присоединяются к предыдущей операции.

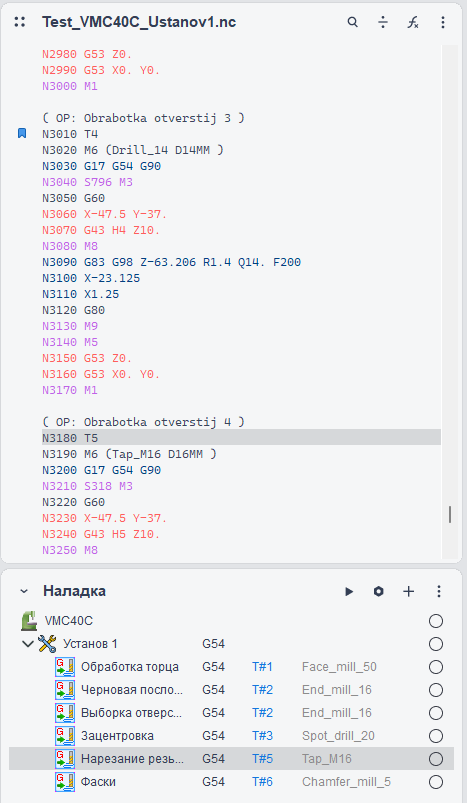

следующей операцией. По этой команде кадры, входящие в текущую операцию, присоединяются к следующей операции.

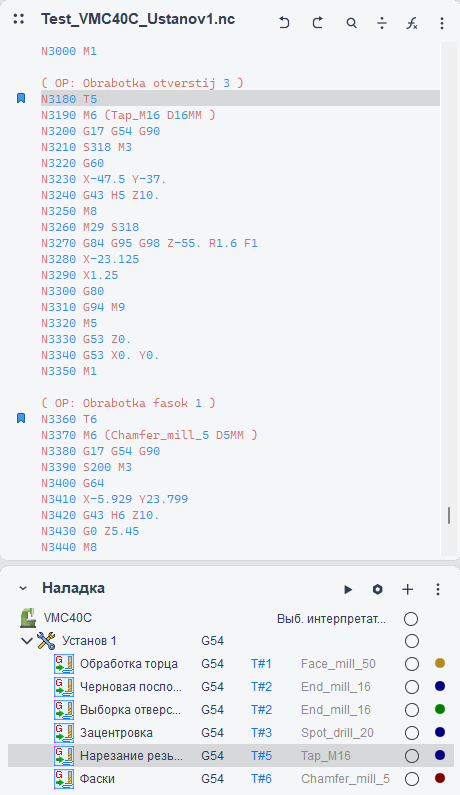

Удалить текущую операцию. По этой команде удаляются все кадры, входящие в данную операцию, и она удаляется из списка Главной панели.

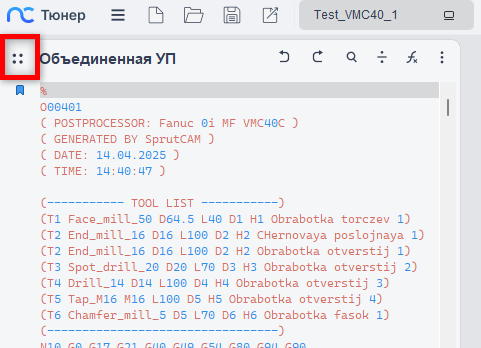

Также на этой панели есть кнопка раскрытия Панели Проводника, которая позволяет управлять несколькими управляющими программами, открыть файл управляющей программы, используя диалоговое окно проводника Windows, и т.п. Узнать больше.
Из контекстного меню файлов в Панели Проводника доступны следующие команды:
Разбить по операциям. Позволяет разделить текст текущей управляющей программы по операциям, В результате каждая операция будет сохранена в отдельном файле управляющей программы.
Разбить по строкам. Позволяет разделить текст текущей управляющей программы по заданному количеству строк, В результате будет сформировано несколько файлов, каждый из которых будет содержать заданное количество строк
Разбить по байтам. Позволяет разделить текст текущей управляющей программы по заданному количеству байт, В результате будет сформировано несколько файлов, каждый из которых будет содержать заданное количество байт.
Работа с несколькими управляющими программами.
Система позволяет работать с несколькими управляющими программами.

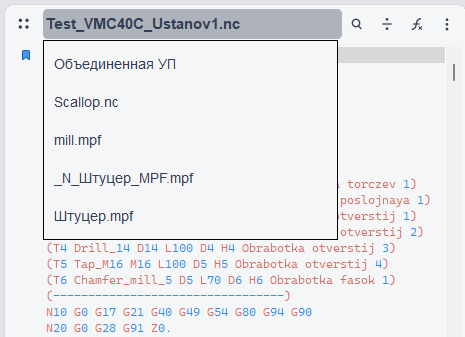

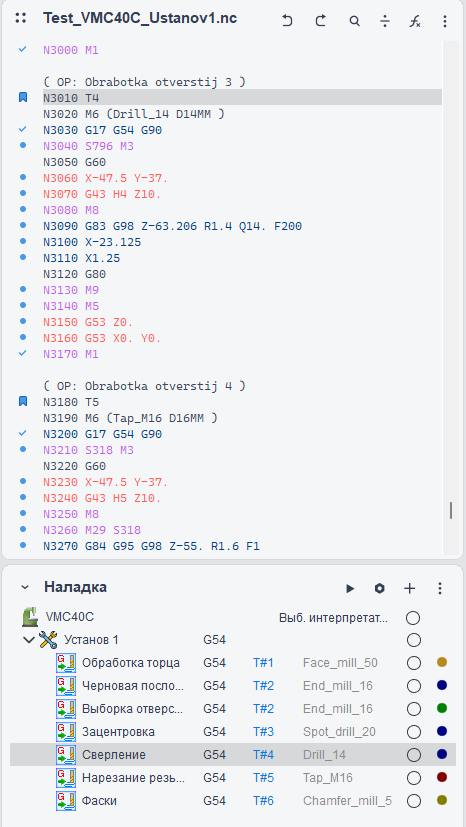

Для быстрого переключения между ними вы можете кликнуть на текущей программе и появится список с доступными управляющими программами.

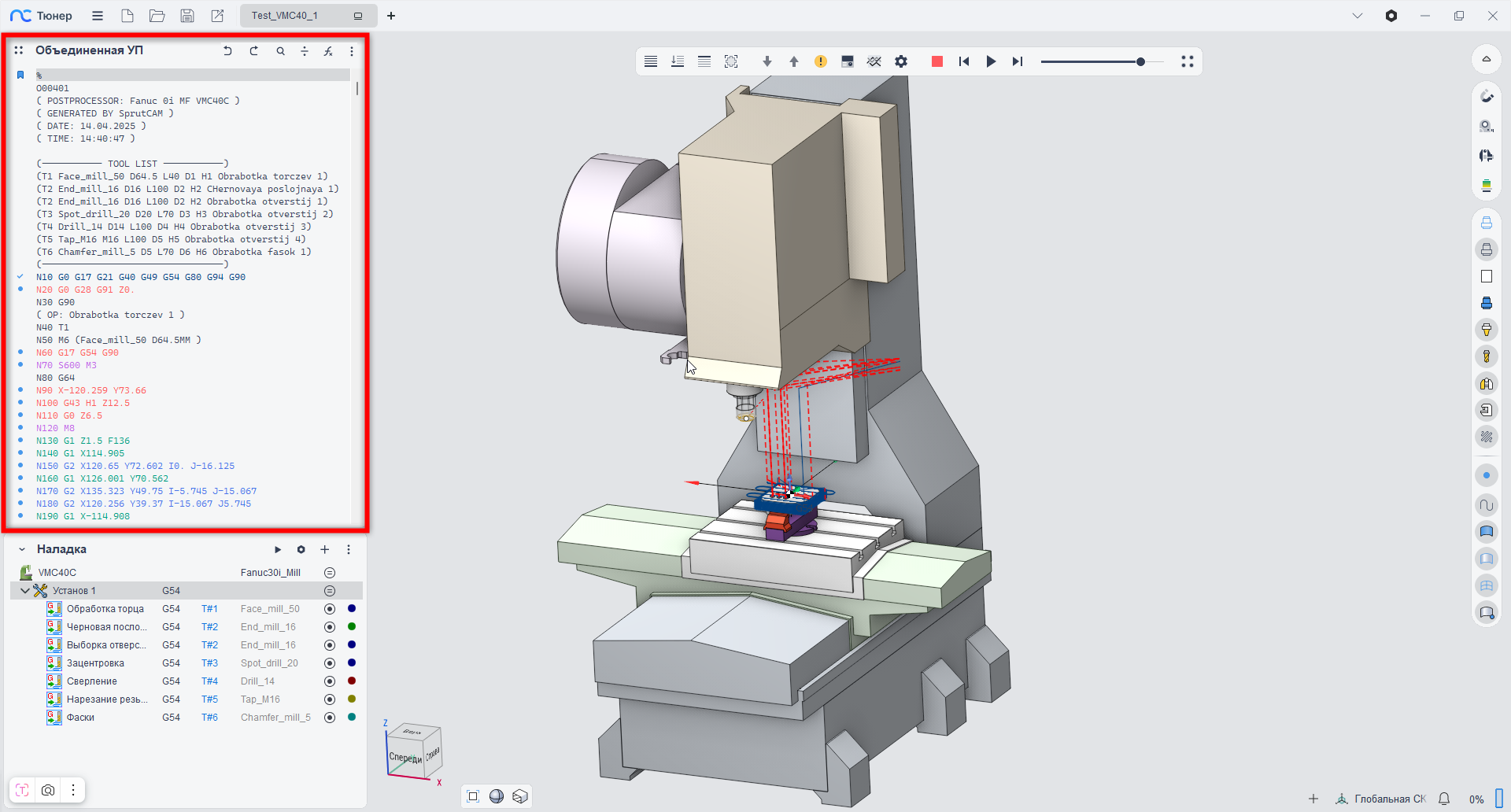

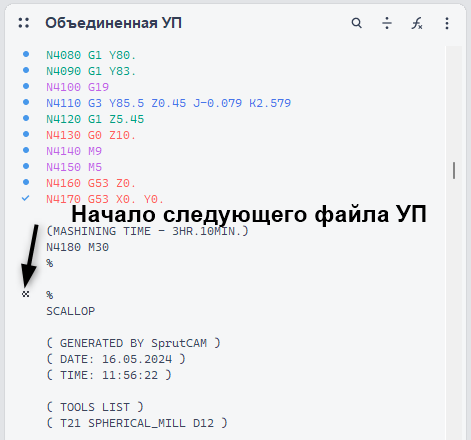

Это бывает полезно, когда вы работаете с одной деталью, но управляющая программа разделена на отдельные файлы для удобства пользования. Вы можете работать в рамках единой программы, которая поддерживает разделение на отдельные программы. Создана специальная метка, которая показывает, что следующие кадры принадлежат другому файлу.

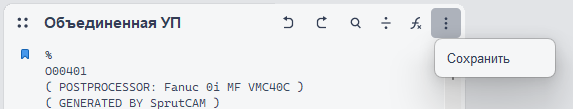

Кроме того, есть возможность сохранить объединенную управляющую программу. Для этого следует использовать Панель для работы с УП. Узнать больше.
