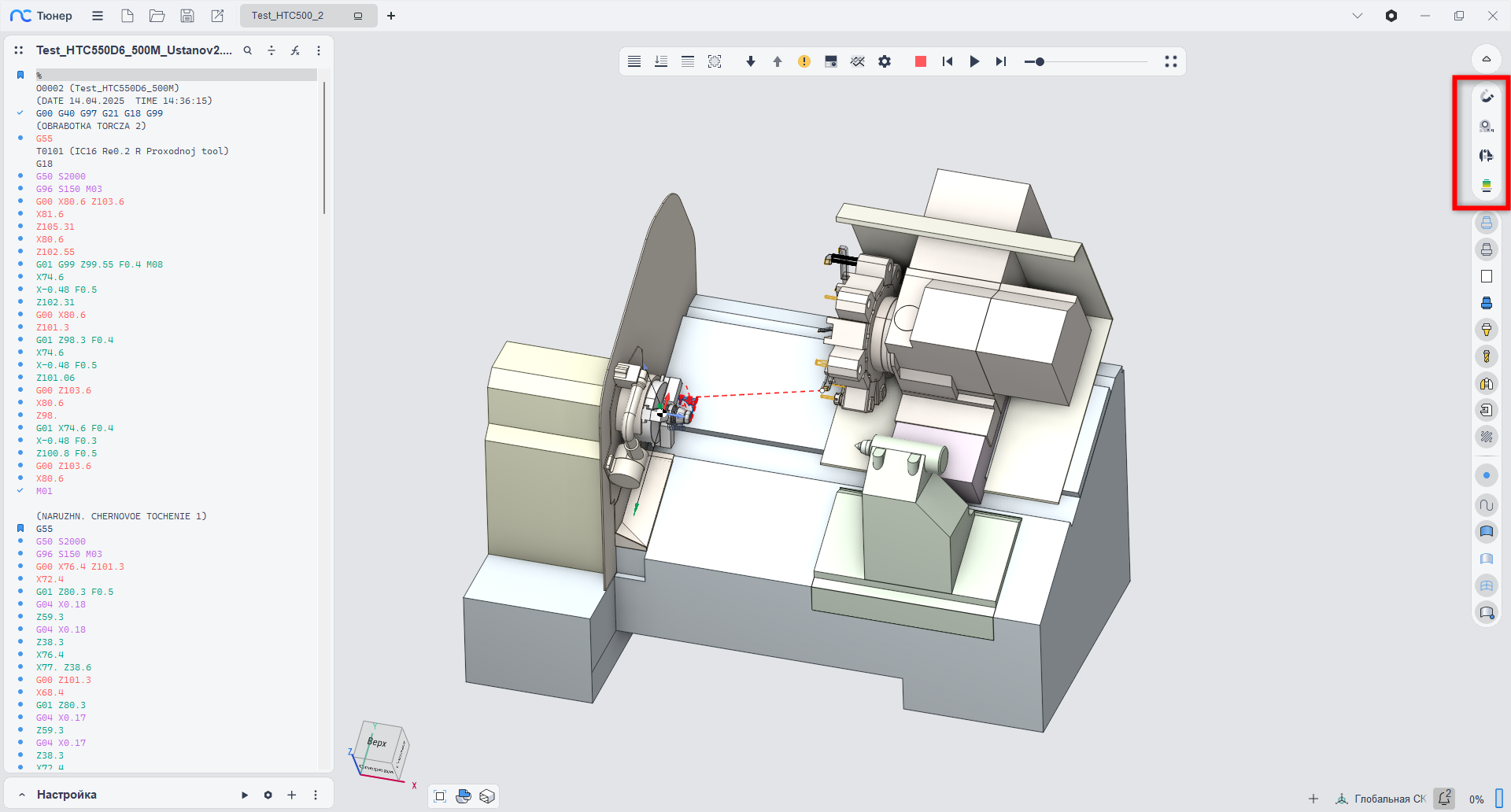

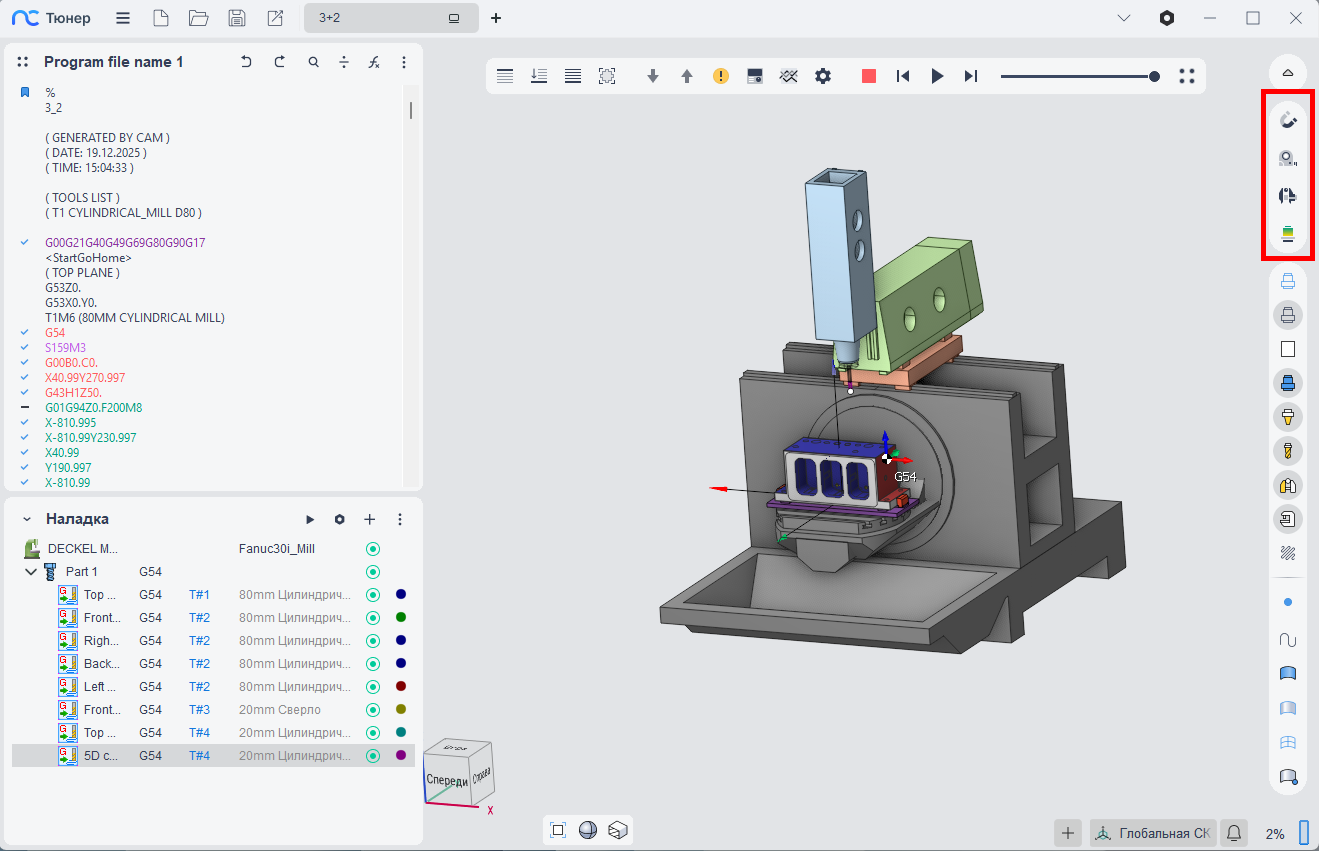

Панель инструментов приложения.
Область применения.
Панель представляет собой целевое пространство для размещения вспомогательных средств, помогающих в работе над проектом.
Умная привязка.
- Эта кнопка включает / отключает привязку (примагничивание) к узловым точкам объектов в графическом окне. Это может быть полезно при привязывании детали или приспособления к существующим узлам станка или при создании новых или при редактировании существующих геометрических объектов, таких как системы координат и т.п. Функция работает так же как и в САМ-системе. Узнать больше
Измерительный инструмент.
- Кнопка Измерительный инструмент включает режим измерения расстояний между двумя произвольными точками на экране. После включения выберите две точки в графическом окне. На экране появятся три ортогональных размера и один диагональный (нулевые размеры не отображаются). Ориентация размеров зависит от активной геометрической системы координат. Для дальнейших измерений выбирайте точки на экране попарно. Узнать больше
Геометрические измерения.
- Геометрические измерения помогают узнать основные геометрические размеры объекта, выделенного в графическом окне. При активации режима появляется дополнительное окно в котором можно выбрать тип измеряемого объекта (деталь, заготовка, результат обработки и т.д.) а также задать дополнительные параметры измерения. Затем при выборе объекта с экрана основные его размеры отображаются в графическом окне, а в окно измерений добавляется строка с параметрами точки, выбранной на экране. Узнать больше
Сравнение результатов обработки.
- Данный инструментарий позволяет отображать разницу между исходной деталью и результатом обработки в форме цветовой схемы, где каждый цвет ассоциирован с определенным диапазоном отклонения между сравниваемыми элементами. Функция работает так же как и в САМ-системе. Узнать больше
