Область применения:

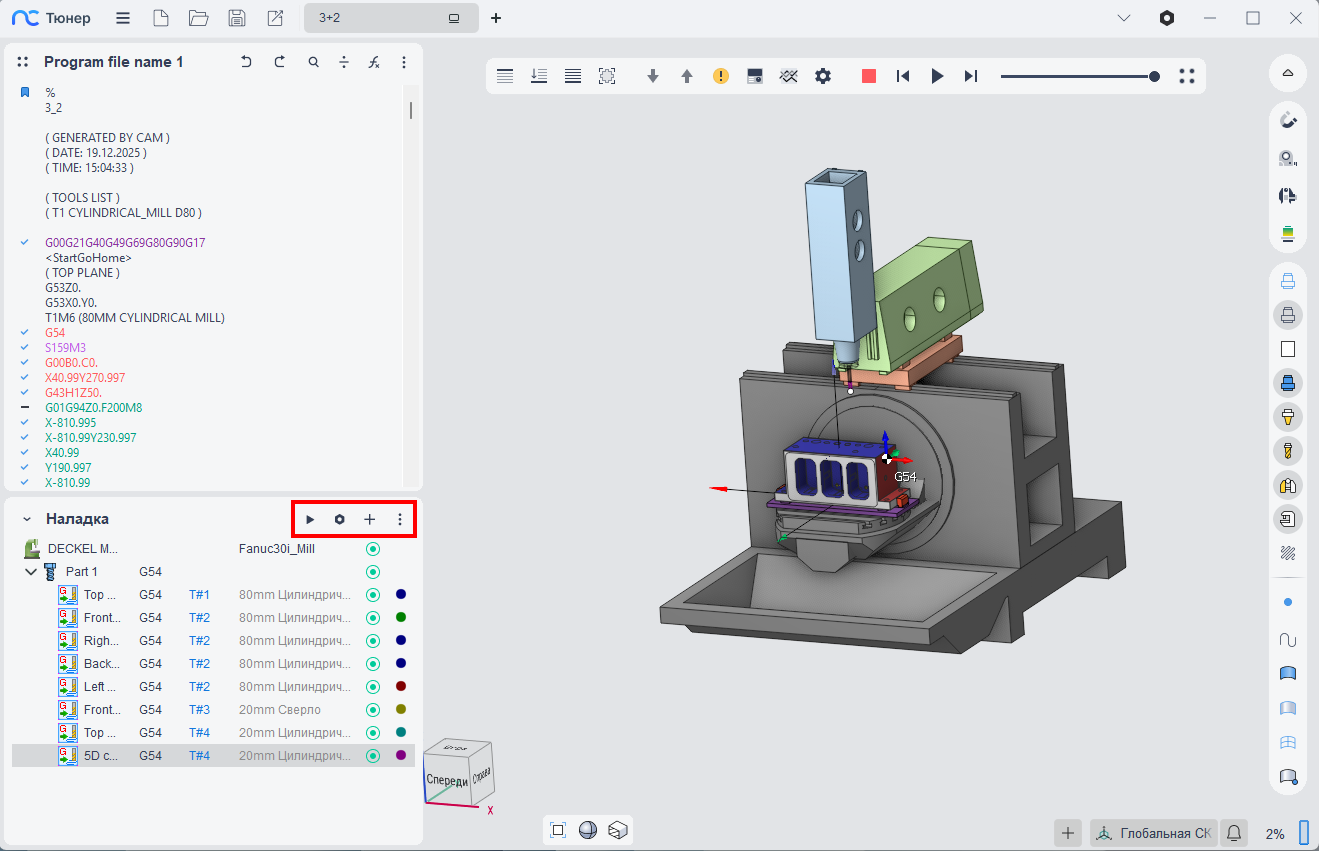

Эта панель позволяет управлять объектами технологического дерева: создавать операции, определять модель детали и т.п.

Рассчитать УП.

При нажатии на кнопку рассчитываются операции в окне Главной панели — появляются их траектории. В результате расчета меняется статус операции (Узнать больше), а также появляются метки в каждом кадре управляющей программы:

Нажмите здесь для раскрытия...

< > – траектория рассчитана, но моделирование не выполнено ;

< > – моделирование выполнено успешно, ошибок в данном кадре нет ;

< > – моделирование выполнено, в данном кадре выявлена ошибка;

< > – движение в кадре выполняется на быстром ходу Снятие припуска при таком движении не производится.

Во время процесса моделирования анализируется воздействие команды управляющей программы на заготовку. По результатам анализа кадру управляющей программы присваивается соответствующий статус.

Выявляются следующие виды ошибок:

— не допускается резание материала заготовки на ускоренной подаче. В случае если ход перемещения выполняется на ускоренной подаче и происходит резание, то ход помечается как ошибочный;

— не допускается столкновение державки (шпинделя) с заготовкой. В случае если в процессе перемещения было обнаружено столкновение державки (шпинделя) с заготовкой, то ход помечается как ошибочныйr;

— в процессе моделирования анализируется коррекция на радиус инструмента. Величина коррекции задается в окне Параметры на вкладке Инструмент для каждой операции. Если коррекция на радиус не может быть отработана для текущей команды, то ход помечается как ошибочный;

— врезание в материал под углом, превышающий предельный угол врезания для используемого инструмента;

— столкновение узлов станка;

— обнаружен зарез детали (появляется, если включена опция <Контроль зарезов> в инспекторе в Параметрах операции);

— перемещение оси за пределами ограничений. Узел станка выходит за пределы, назначенные в кинематической схеме станка;

— ошибка направления вращения инструмента и шпинделя.

Вышеописанные ошибки появляются как умные подсказки, если задержать курсор на кадре управляющей программы с ошибкой.

Параметры.

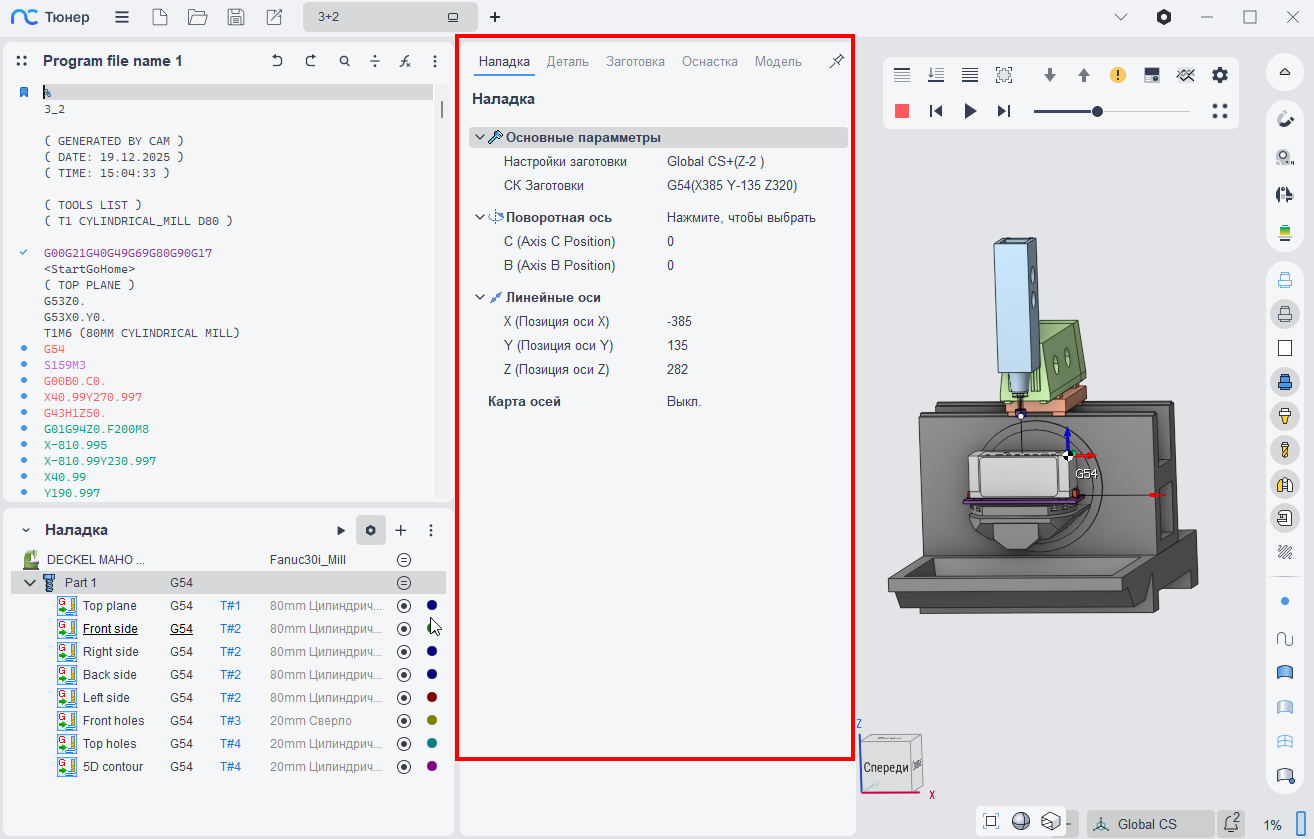

При нажатии на кнопку появляется панель с параметрами операции.

Нажмите здесь для раскрытия...

Инструменты для настройки параметров операции сгруппированы в следующие вкладки:

Наладка:

Вкладка Наладка используется для конфигурации основных параметров проекта. Это может включать в себя позиционирование детали на оборудовании, систему координат детали и многое другое. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше

Оборудование:

Данная вкладка необходима для настройки основных параметров проекта, в первую очередь связанных с кинематической схемой оборудования. Она доступна на уровне Оборудования. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше

Параметры:

Данная вкладка предназначена для настройки параметров вывода траектории. Она доступна на уровне Операции. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше. Но кроме того, есть специфические параметры:

Нажмите здесь для раскрытия...

Ускоренная подача:

Это подача, на которой производятся все ускоренные перемещения инструмента (позиционирование). Значение ее есть скорость быстрых перемещений, которая установлена в данном станке. Значение этой скорости используется только для точного расчета времени обработки.

Стратегия:

Использовать расширенные преобразования траектории. Данный параметр преобразует траекторию управляющей программы из машинной в геометрическую. Что, в свою очередь, даёт возможность выполнить корректировку траектории используя Шаг растеризации машинных перемещений. Если настройка отключена, то формируется конечная траектория (максимально точно повторяющая заданную в УП), без возможности её изменения.

Шаг растеризации машинных перемещений. Доступен только при Использовании расширенных преобразований траектории. В таком режиме на первом этапе траектория движения инструмента преобразуется в геометрическую кривую. На следующем этапе машинные перемещения растеризуются с заданным в текущем параметре шагом, для обеспечения максимального сходства с исходной траекторией. Чем меньше значение шага растеризации, тем выше точность построения и соответственно сходство с исходной траекторией.

Режим коррекции на радиус. Позволяет отключить или установить произвольное значение коррекции радиуса инструмента.

Выкл. Коррекция на радиус отключена. Команды G40, G41, G42 из исходного G-кода игнорируются.

Радиус инструмента. Коррекция на радиус равна радиусу инструмента. В токарных операциях коррекция радиуса резца равна радиусу при вершине инструмента

Отклонение от радиуса инструмента. Это дополнительное к значению радиуса смещение инструмента. Общее смещение рассчитывается как сумма радиуса инструмента и этого значения дополнительного смещения.

Произвольное значение. Коррекция на радиус определяется введенным пользователем значением.

Значение коррекции. Введите произвольное значение коррекции на радиус. По умолчанию значение равно радиусу инструмента — 50% от диаметра инструмента.

Инструмент:

Данная вкладка предназначена для настройки параметров инструмента. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше

Деталь:

Данная вкладка предназначена для создания и загрузки технологического объекта — Деталь. Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше

Заготовка:

Данная вкладка предназначена для создания и загрузки технологического объекта — Заготовка. Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал. То есть, задает форму, из которой путем обработки будет получена требуемая деталь. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше

Оснастка:

Данная вкладка предназначена для включения в проект и настройки кинематической схемы оснастки. Эта вкладка доступна на всех уровнях дерева технологических объектов. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше

Модель:

Данная вкладка предназначена для загрузки 3D моделей в проект. Расположение геометрических моделей представлено в дереве групп. Геометрические объекты разного назначения (деталь, заготовка, оснастка) помещаются в соответствующие группы. Работа с группами и моделями организована так же, как и в САМ-системе. Узнать больше

Добавить.

При нажатии на кнопку появляется список, из которого можно выбрать новый структурный элемент (установ, деталь, операция на основе текста УП) для добавления. Узнать больше.

Постпроцессор.

Создает новую управляющую программу на основе технологических операций, отображенных в окне Главной панели. При нажатии на кнопку открывается диалоговое окно постпроцессирования. Вид, его параметры и команды такие же как и в САМ-системе. Узнать больше

Автозапуск

Если параметр активен, то при изменении текста управляющей программы, автоматически будут пересчитаны операции в окне Панели наладки проекта.
