Область применения:

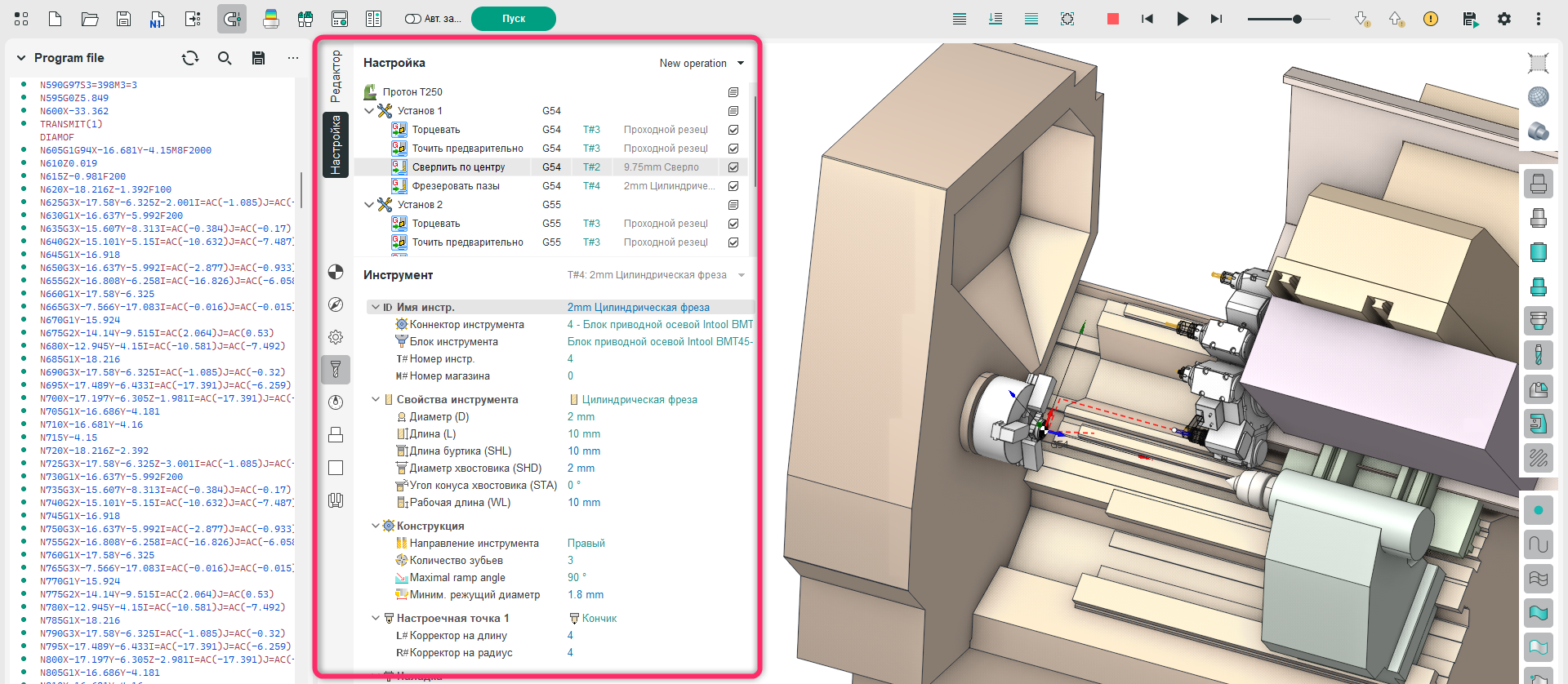

При переключении в режим настройки пользователь получает обширный набор инструментов для настройки и редактирования параметров технологических операций, представленных в окне Главной панели. Функции и команды для выполнения этих задач такие же как и в САМ-системе. Они зависят от того, какой уровень дерева операций в данный момент активен. Дерево технологических объектов включает следующие уровни:

• Оборудование. На этом уровне доступны инструменты для отображения и настройки параметров оборудования и оснастки.

• Установ/Деталь. Установ представляет собой часть технологического процесса, выполняемую при неизменном положении заготовки. Деталь используется в многодетальных проектах. Это могут быть несколько разных деталей (по конструктивным особенностям) или типовые детали, разделенные в технологии по принципу действия, аналогично "конвейеру"

• Операция. На этом уровне доступны инструменты для настройки параметров отдельной технологической операции.

Инструменты для настройки параметров операции сгруппированы в следующие вкладки:

Наладка:

Вкладка Наладка используется для конфигурации основных параметров проекта. Это может включать в себя позиционирование детали на оборудовании, систему координат детали и многое другое. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше

Оборудование:

Данная вкладка необходима для настройки основных параметров проекта, в первую очередь связанных с кинематической схемой оборудования. Она доступна на уровне Оборудования. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше

Стратегия:

Данная вкладка предназначена для настройки элементов траектории операции. Она доступна на уровне Операции.

Параметры:

Данная вкладка предназначена для настройки параметров вывода траектории. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше

Инструмент:

Данная вкладка предназначена для настройки параметров инструмента. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше

Режимы обработки:

Данная вкладка предназначена для настройки скорости резания и скоростей подачи. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше

Деталь:

Данная вкладка предназначена для создания и загрузки технологического объекта — Деталь. Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше

В отличие от аналогичной вкладки в САМ-системе, данная опция позволяет непосредственно импортировать трехмерную модель детали. Для этого в диалоговом окне Добавить поверхности можно открыть Проводник Windows и выбрать файл модели. Также из этого диалогового окна можно удалить модель из списка проекта.

Заготовка:

Данная вкладка предназначена для создания и загрузки технологического объекта — Заготовка. Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал. То есть, задает форму, из которой путем обработки будет получена требуемая деталь. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше В отличие от аналогичной вкладки в САМ-системе, данная опция позволяет непосредственно импортировать трехмерную модель заготовки. Для этого в диалоговом окне Добавить поверхности можно открыть Проводник Windows и выбрать файл модели. Также из этого диалогового окна можно удалить модель заготовки из списка проекта.

Оснастка:

Данная вкладка предназначена для включения в проект и настройки кинематической схемы оснастки. Эта вкладка доступна на всех уровнях дерева технологических объектов. Параметры этой вкладки такие же, как и в САМ-системе. Узнать больше
