Главная панель
Область применения:
Главная панель состоит из двух основных компонентов: иерархического дерева технологических объектов и набора инструментов для редактирования текста управляющей программы и взаимодействия ее с технологическими объектами.
Структура:

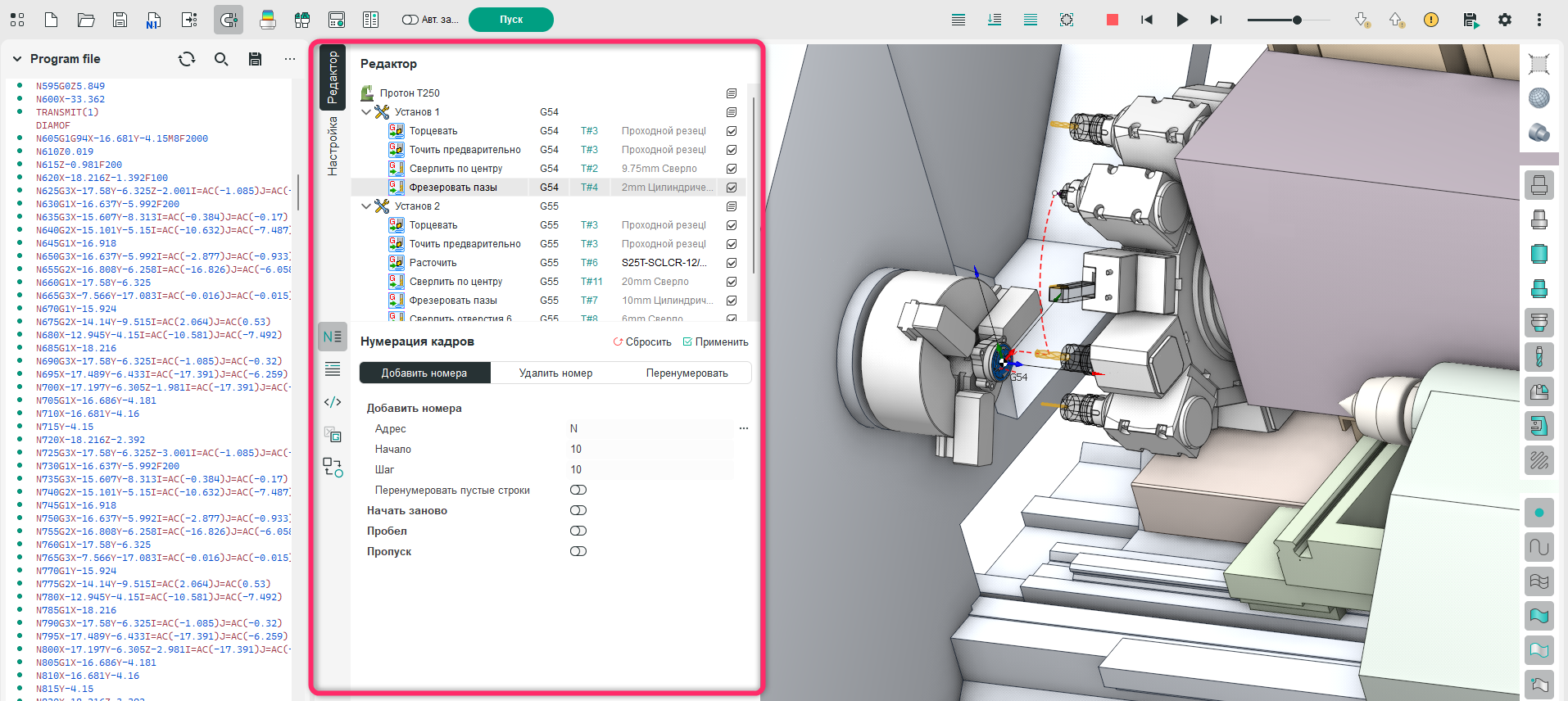

Объектом работы Главной панели является окно с древовидным иерархическое представлением технологической структуры проекта. Оно включает в себя установы, детали и операции проекта. Структура проекта формируется в результате процедуры разделения на операции. Данное окно работает с Панелью редактирования кода УП. При выделении какого-либо технологического объекта (например, операции), автоматически выделяется кадр в Панели редактирования кода УП, с которого начинается данный объект.
Окно содержит в себе следующие колонки:
Список технологических объектов. Содержит иерархическую структуру проекта с указанием названий , последовательности и вложенности операций, установов, деталей.
Система координат. Содержит адреса смещений нуля детали — системы координат детали (G54 – G59).
Номер инструмента. Указывает номер инструмента, применяемого в операции.
Название инструмента. Указывает название инструмента, применяемого в операции.
Статус операции. Указывает статус операции:
- операция выключена. Она не будет рассчитываться, выводиться в управляющую программу и учитываться операциями доработки остаточного материала. Включить или выключить операцию можно двойным нажатием мыши на иконку её статуса или из контекстного меню. Для этого нужно щелкнуть по ней правой кнопкой мыши и выбрать пункт «выключить». Группа операций выключена, если выключены все операции внутри нее;
– операция не рассчитана (не имеет траектории);
- операция рассчитана (имеет траекторию), но еще не отмоделирована. Группа операций рассчитана, если рассчитаны все операции внутри нее;
- операция рассчитана и частично отмоделирована, ошибок моделирования не обнаружено. Частично означает что симуляция была выполнена без контроля столкновений с узлами станка. При этом проверки на зарезы детали, столкновений с оправкой инструмента и выхода за пределы осей станка проведены успешно.
- операция рассчитана и полностью отмоделирована без ошибок. Зеленая отметка обозначает что моделирование было выполнено с контролем столкновений с узлами станка, а также всеми остальными проверками. Группа операций отмоделирована, если отмоделированы все операции внутри нее.
- в процессе моделирования операции были обнаружены ошибки. Группа операций помечается ошибочной, если внутри нее есть хотя бы одна ошибочная операция. Щелкните на иконку чтобы открыть панель статуса операции и получить детальную информацию о найденных ошибках.
Инструментарий:
Набор инструментов работы с операциями зависит от режима работы Главной панели.
