Панель управления моделированием
Область применения:

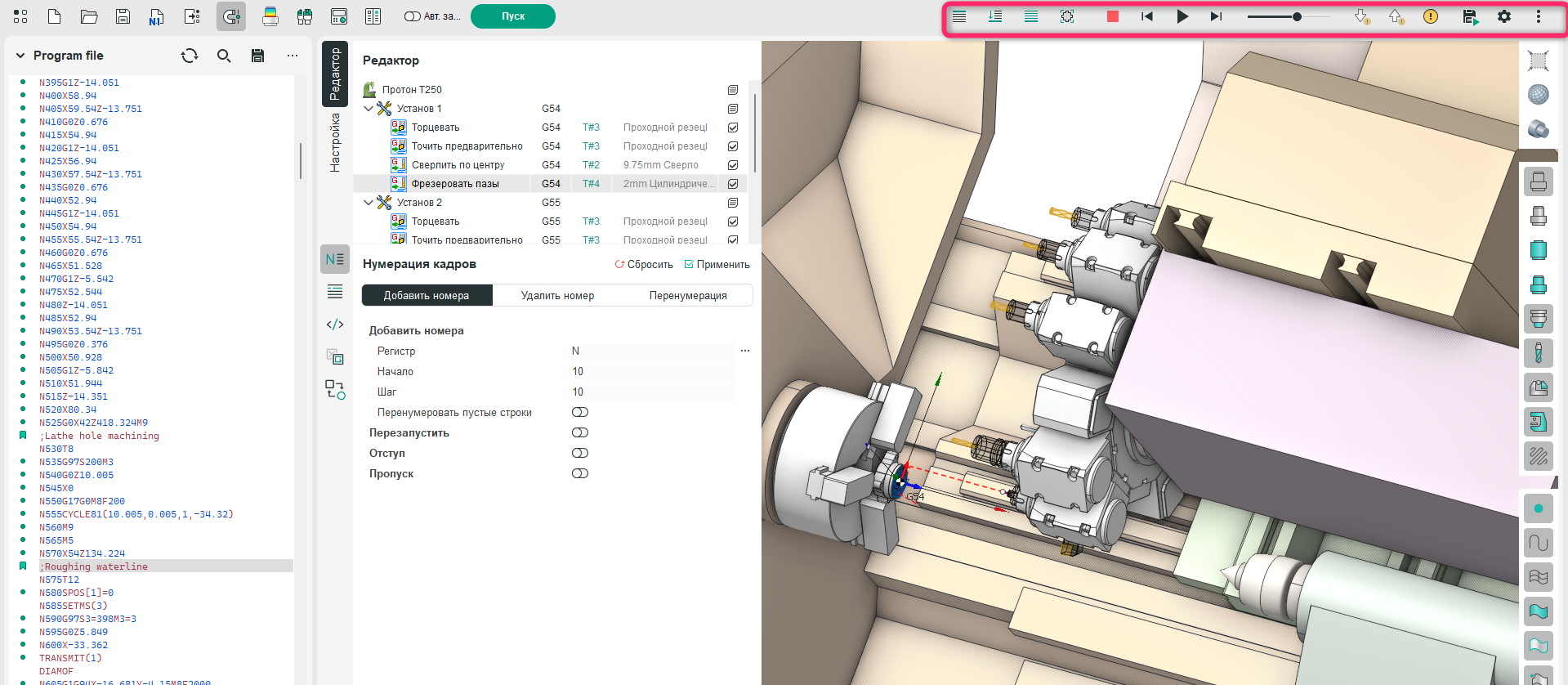

Содержит инструменты для изменения параметров моделирования и отображения его результатов. Режим моделирования обработки позволяет получить изображение обрабатываемой детали в процессе обработки, визуально проконтролировать качество обработки, проанализировать наличие остаточного материала и зарезов. Основные инструменты и функции этой панели такие же, как и в САМ-системе. Узнать больше
Управление движением инструмента:
Команды этой панели имеют такой же принцип действия, как и в САМ-системе. Узнать больше
Моделировать текущую операцию.
Функция запускает быстрое моделирование выбранной операции (узла траектории). Отрабатывают все технологические команды внутри выбранного узла. Процесс моделирования останавливается при достижении следующей операции (узла). Прорисовка выполняется один раз по завершению процесса моделирования.
Моделировать до текущей операции.
Функция запускает быстрое моделирование до текущей операции. Отрабатывают все технологические команды от начала техпроцесса и до выбранного узла траектории или операции. Прорисовка выполняется один раз по завершению процесса моделирования.
Моделировать все операции.
Функция запускает быстрое моделирование всего техпроцесса. Вне зависимости от выбранного узла отрабатывают все команды технологического процесса. Прорисовка выполняется один раз по завершению процесса моделирования.
Удалить остатки.
Данная функция удаляет остатки заготовки, которые не пересекаются с геометрией детали
Сбросить.
Обновляет начальное состояние заготовки. Начальная заготовка для моделирования инициализируется по заданной заготовке в корневом узле техпроцесса.
Шаг назад.
Данная команда выполняет команду управляющей программы, предшествующую текущей. Прорисовка зависит от выполнения траектории инструмента.
Запуск.
Команда запускает плавное моделирование от выбранного узла до конца техпроцесса. Перерисовка экрана происходит многократно в зависимости от заданного способа движения инструмента.
Стоп.
Команда выполняет остановку процесса моделирования.
Шаг вперед.
Команда запускает моделирование выбранного кадра управляющей программы. Процесс останавливается при переходе на следующий кадр.
Регулировка скорости.
Возможна регулировка визуальной скорости движения инструмента при помощи соответствующего движка. Крайнее левое положение движка соответствует наименьшей скорости движения, крайнее правое – наибольшей.
Анализ ошибок в процессе моделирования:
Команды этой панели имеют такой же принцип действия, как и в САМ-системе. Узнать больше
Следующая ошибка.
Переход к кадру управляющей программы, в котором содержится следующая ошибка;
Предыдущая ошибка.
Переход к кадру управляющей программы, в котором содержится предыдущая ошибка.
Параметры контроля столкновений.
Позволяет настроить, какие виды ошибок будут проверяться, и поведение моделирования при обнаружении ошибок.
Управление визуализацией и результатами моделирования:
Сохранить.
Функция сохраняет результат моделирования в STLфайл. В данном окне будет предложено ввести имя экспортируемого файла в формате STL. В дальнейшем полученный результат можно будет использовать для импорта геометрической модели, например в качестве заготовки для использования в другом проекте, либо в любой другой программе, поддерживающей импорт данного формата.
Параметры визуализации обработки.
Позволяет управлять точностью отображения траектории и модели при моделировании. Параметры настраиваются так же, как и в САМ-системе. Узнать больше
Плавное моделирование.
Управляет режимом непрерывности движения по траектории при моделировании. Если активирован метод <Плавно> ( опция включена), то инструмент будет двигаться плавно, с постоянной скоростью. В этом режиме возможна регулировка визуальной скорости движения инструмента при помощи соответствующего движка. Крайнее левое положение движка соответствует наименьшей скорости движения, крайнее правое – наибольшей. Если активирован метод <По кадрам> ( опция отключена), то инструмент будет двигаться от кадра к кадру программы, с отрисовкой только в промежуточных точках.
Ускоренное перемещение.
Позволяет установить относительную скорость моделирования участков траектории с холостыми ходами.
Кривая коррекции.
В операциях, где присутствует коррекция на радиус инструмента в режиме <Стойка>, включение этой опции отображает траекторию центра инструмента.
Тип.
Управляет отображением 3D модели заготовки при моделировании.
