Область применения:

NC Тюнер – это программное обеспечение, предназначенное для работы с управляющими программами для станков с ЧПУ и промышленных роботов. Являясь переходным звеном между CFV-системой и системой ЧПУ, оно заполняет нишу работы с управляющими программами на цеховом уровне. NC Тюнер позволяет выполнять их симуляцию, отладку, редактирование перед их передачей на станок.

Для реализации этих задач, в NC Тюнере имеются следующие функции:

симуляция отработки управляющей программы с широким набором средств контроля ее выполнения. NC Тюнер позволяет отслеживать аварийные ситуации и состояние полуфабриката после каждой операции. Можно симулировать процессы резания, аддитивной и гибридной обработки, с применением воксельных или твердотельных моделей (Узнать больше);
создание цифрового двойника технологической системы для симуляции управляющих программ с применением 3D моделей оборудования, оснастки, инструмента, детали и заготовки. Цифровые двойники могут быть сохранены как шаблоны для использования с другими файлами управляющих программ (Узнать больше);
визуализация результата обработки по программе с возможностью сравнения с целевой 3D моделью детали (Узнать больше);
возможность отслеживания положения осей станка во время симуляции (Узнать больше);
возможность работы одновременно с несколькими файлами управляющих программ с широким набором средств манипулирования ими, такими как добавление, удаление, замена, переименование файлов (Узнать больше);
сравнение содержимого файлов управляющих программ с целью отслеживания ревизий файлов, их изменений или несоответствий (Узнать больше);
редактирование команд в ручном режиме (Узнать больше);
отображение траектории перемещения инструмента в процессе написания управляющей программы (Узнать больше);
автоматизированная вставка готовых шаблонов адресов, таких как номера кадров (Узнать больше);
автоматизированное редактирование адресов в управляющей программе, при этом учитываются также связанные адреса, например, ссылки на номера кадров (Узнать больше).
возможность автоматизированного изменения не только адресов, но и значений команд (Узнать больше);
получение справочной информации о диапазонах значений команд, например, координат (Узнать больше);
преобразование траекторий, например, смещение на заданную величину, поворот на заданный угол, зеркальное отражение (Узнать больше);
преобразование управляющей программы в формат другой системы ЧПУ (Узнать больше);
создание САМ-проектов для дальнейшей работы в среде CAM-системы из существующих файлов управляющих программ. такая возможность может быть применена также для обработки библиотек управляющих программ, например, полученных из неподдерживаемых САМ-систем.

Рабочий процесс:

Работа с управляющими программами ведется всегда в среде проекта NC Тюнер. Каждый проект использует:

одну или несколько управляющих программ (Узнать больше);
интерпретатор для преобразования G-кода в технологические операции и команды CLDATA (Узнать больше);
постпроцессор для преобразования отредактированных операций в G-код (Узнать больше);
инструменты для редактирования управляющих программ (Узнать больше);
дерево технологических объектов с инструментами для их редактирования (Узнать больше);
инструменты для симуляции программ и технологических операций (Узнать больше).

В соответствии с поставленными целями, работа в NC Тюнер может быть организована в виде следующих процедур:

Создание новой управляющей программы.

При запуске NC Тюнер автоматически создается новый проект, в котором можно с нуля создать новую управляющую программу. В новом проекте автоматически создается новое окно Панели редактирования кода УП. В Главной панели загружается станок, использованный в предыдущем проекте.

Нажмите здесь для раскрытия...

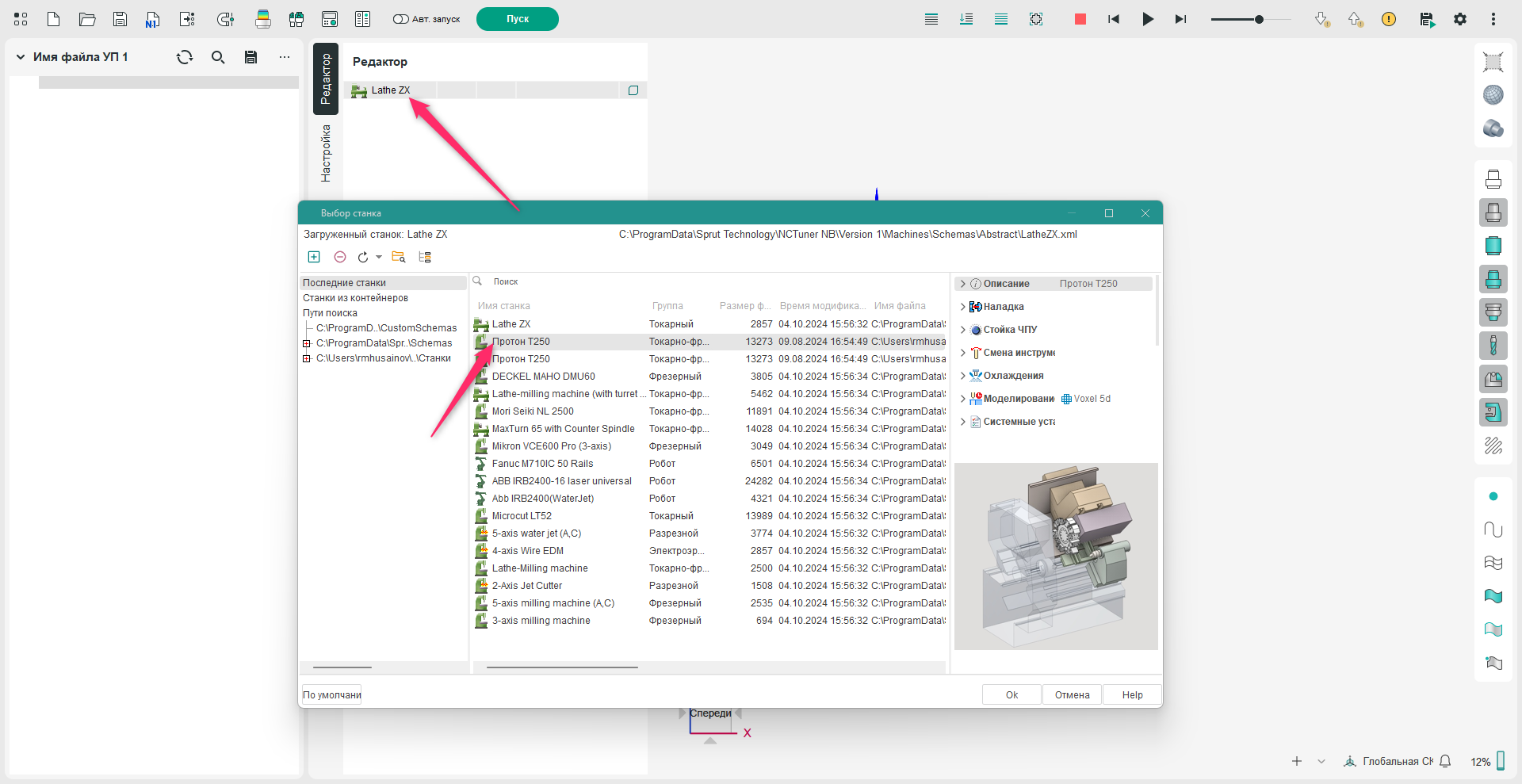

Загрузите станок, в котором вы планируете выполнять обработку.

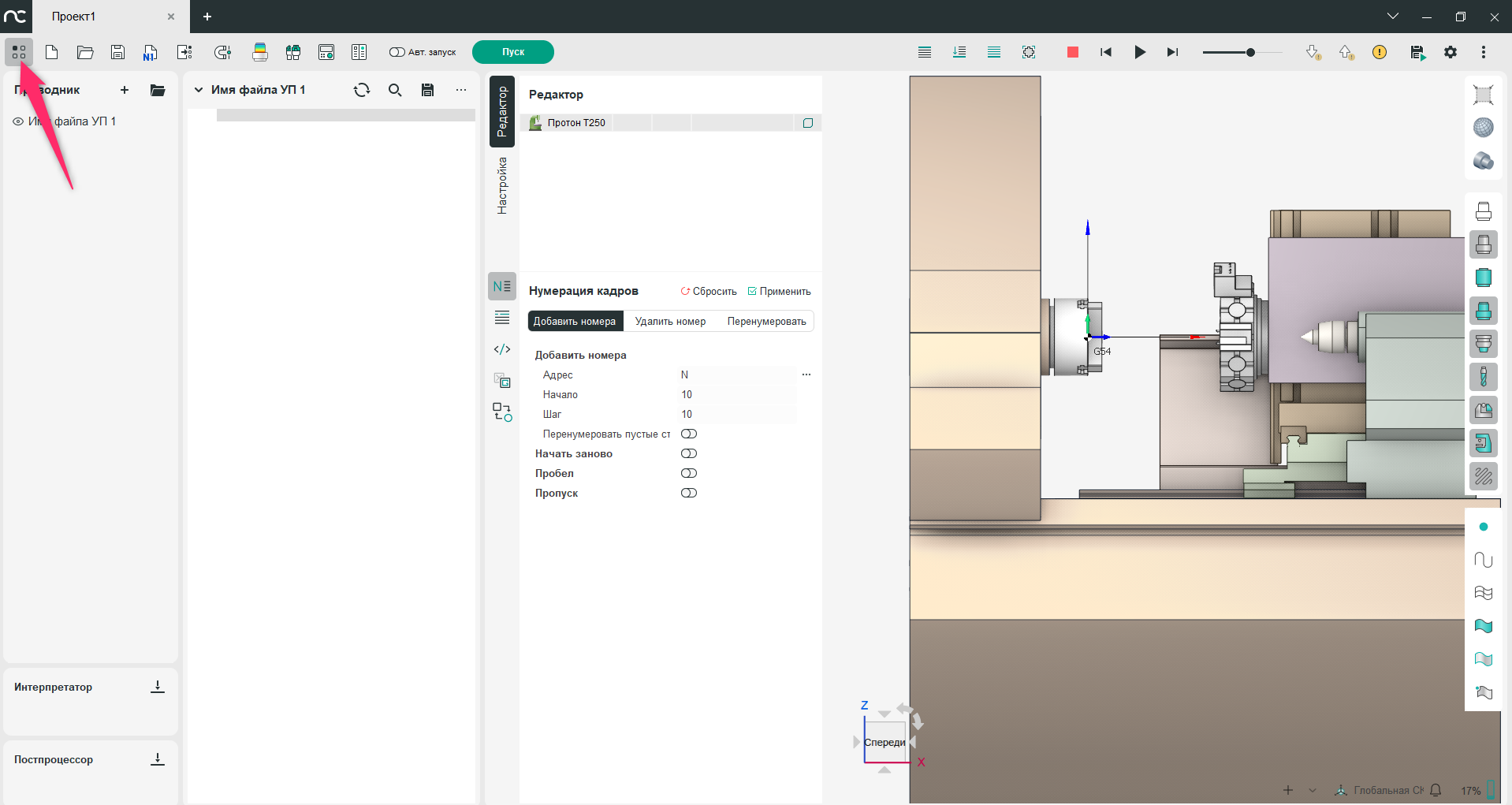

2. Кликните на кнопке Проводник для работы с Панелью проводника.

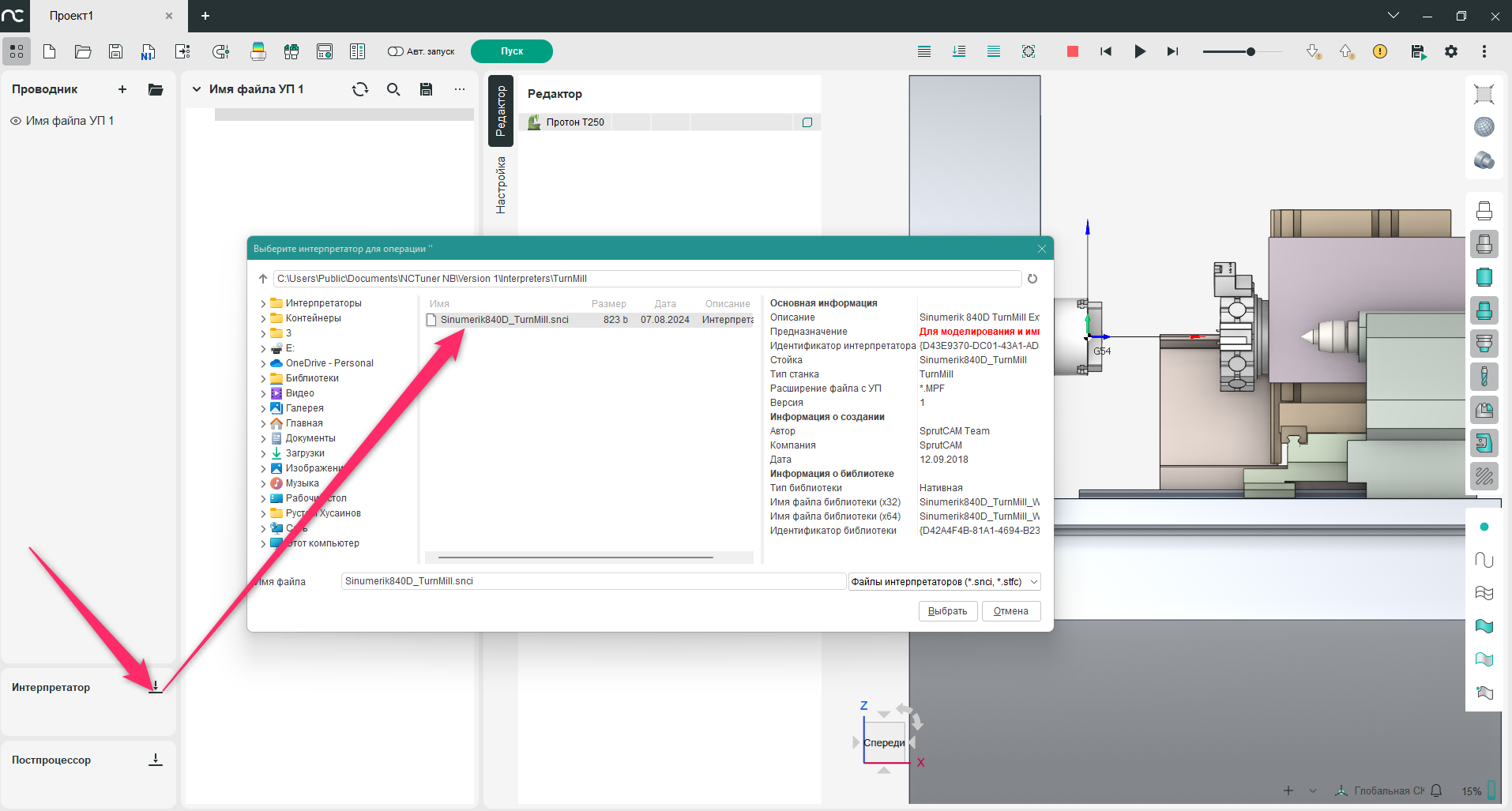

3. Загрузите файл интерпретатора, соответствующего системе ЧПУ, для которой вы собираетесь писать управляющую программу.

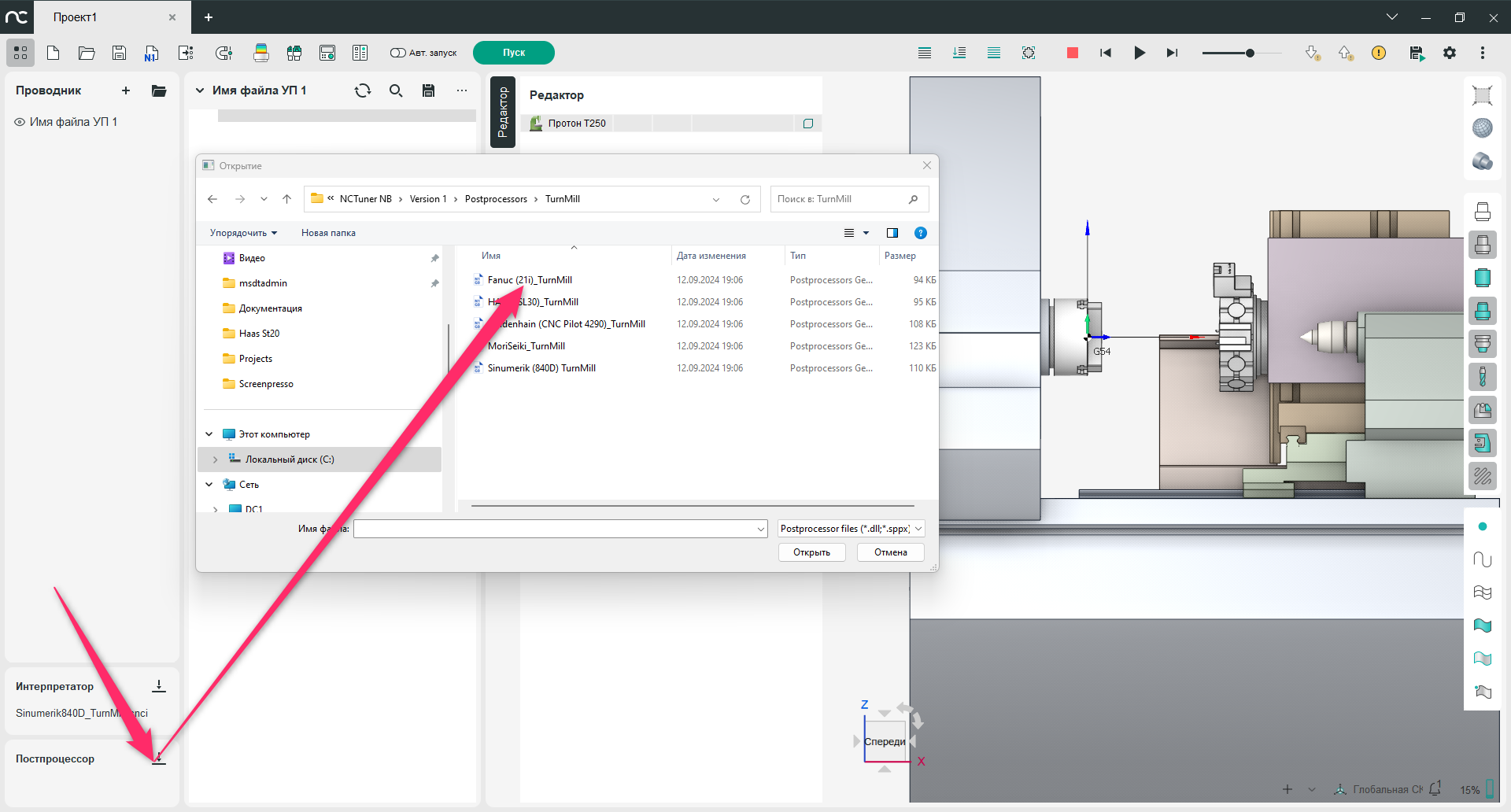

4. Если вы хотите перевести управляющую программу в формат других систем ЧПУ, загрузите соответствующий файл постпроцессора.

5. Наберите УП в Панели редактирования кода УП. В процессе набора программы необязательно сразу прописывать номера кадров, это можно сделать позже, используя инструменты вкладки Нумерация кадров Главной панели в режиме Редактора. По мере набора программы, вы можете вручную разбивать ее на операции, используя команды из контекстного меню.

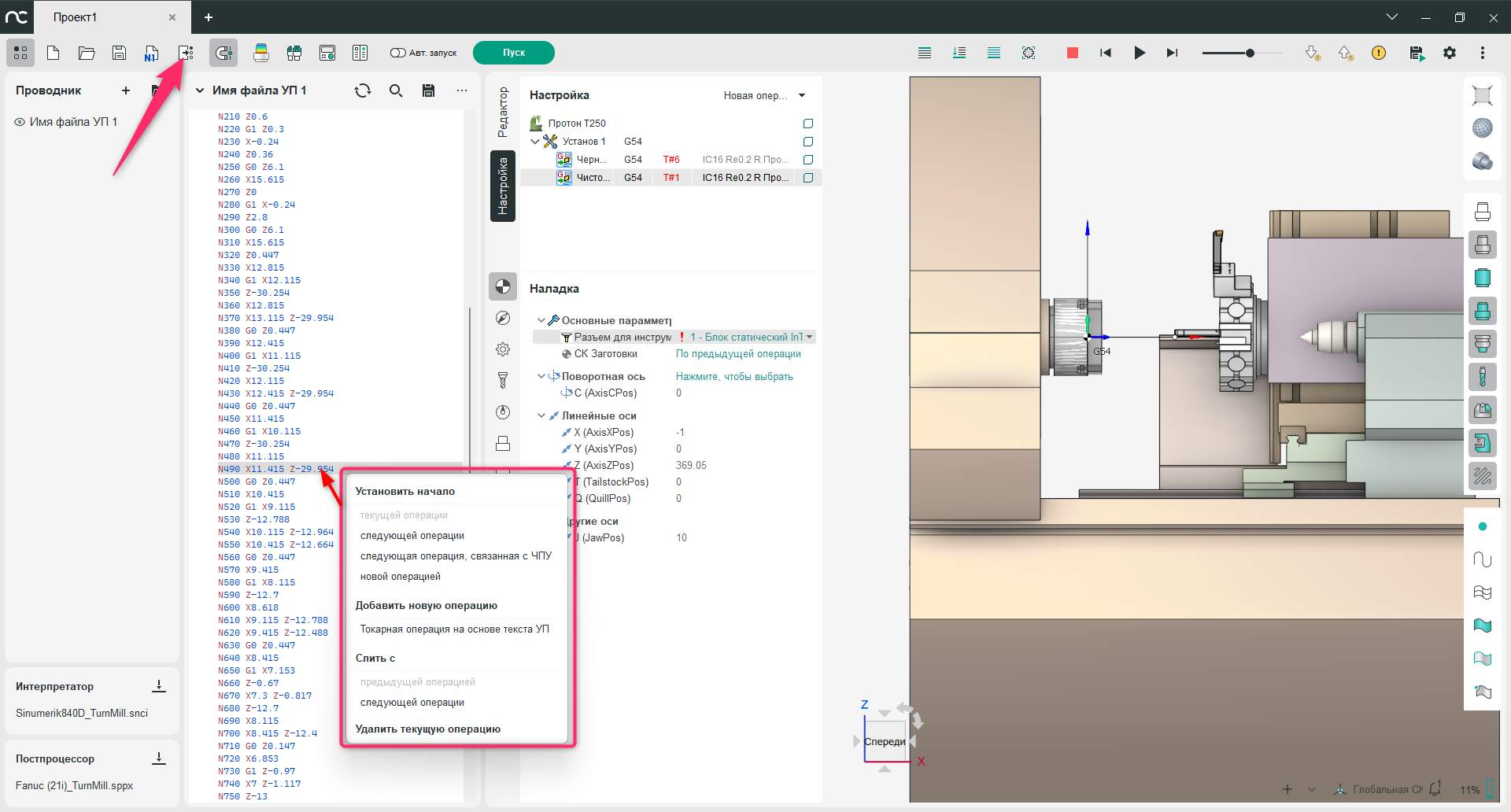

6. По окончании набора УП вы можете разбить ее на операции, используя команду Разбить на Панели управления проектом. В случае, если автоматическое разделение вас не устроило, вы можете изменить разбивку на операции, используя команды контекстного меню в Панели редактирования кода УП.

7. При необходимости выполните редактирование и оформление УП в нужном вам стиле, используя инструменты Главной панели в режиме Редактора.

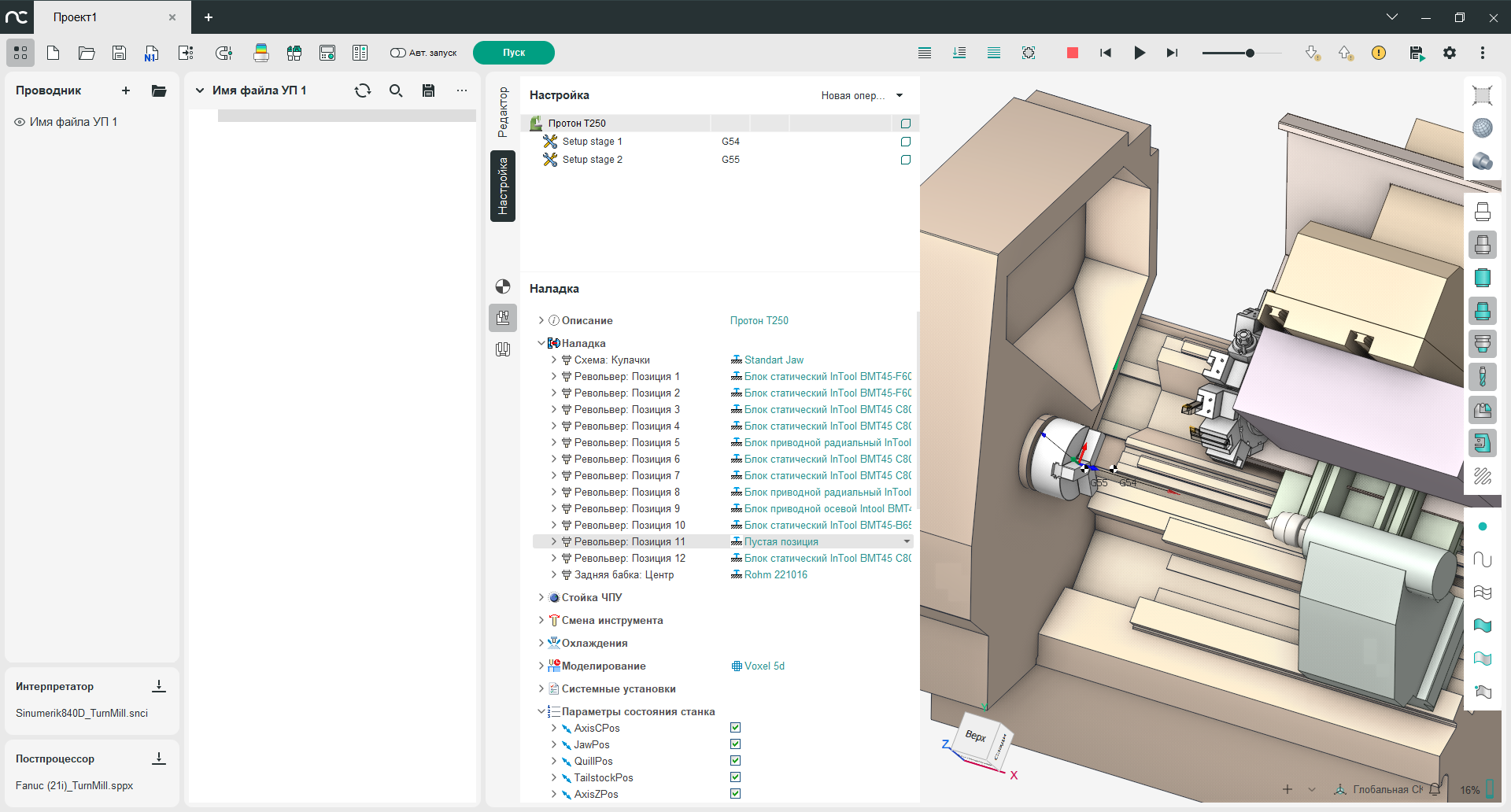

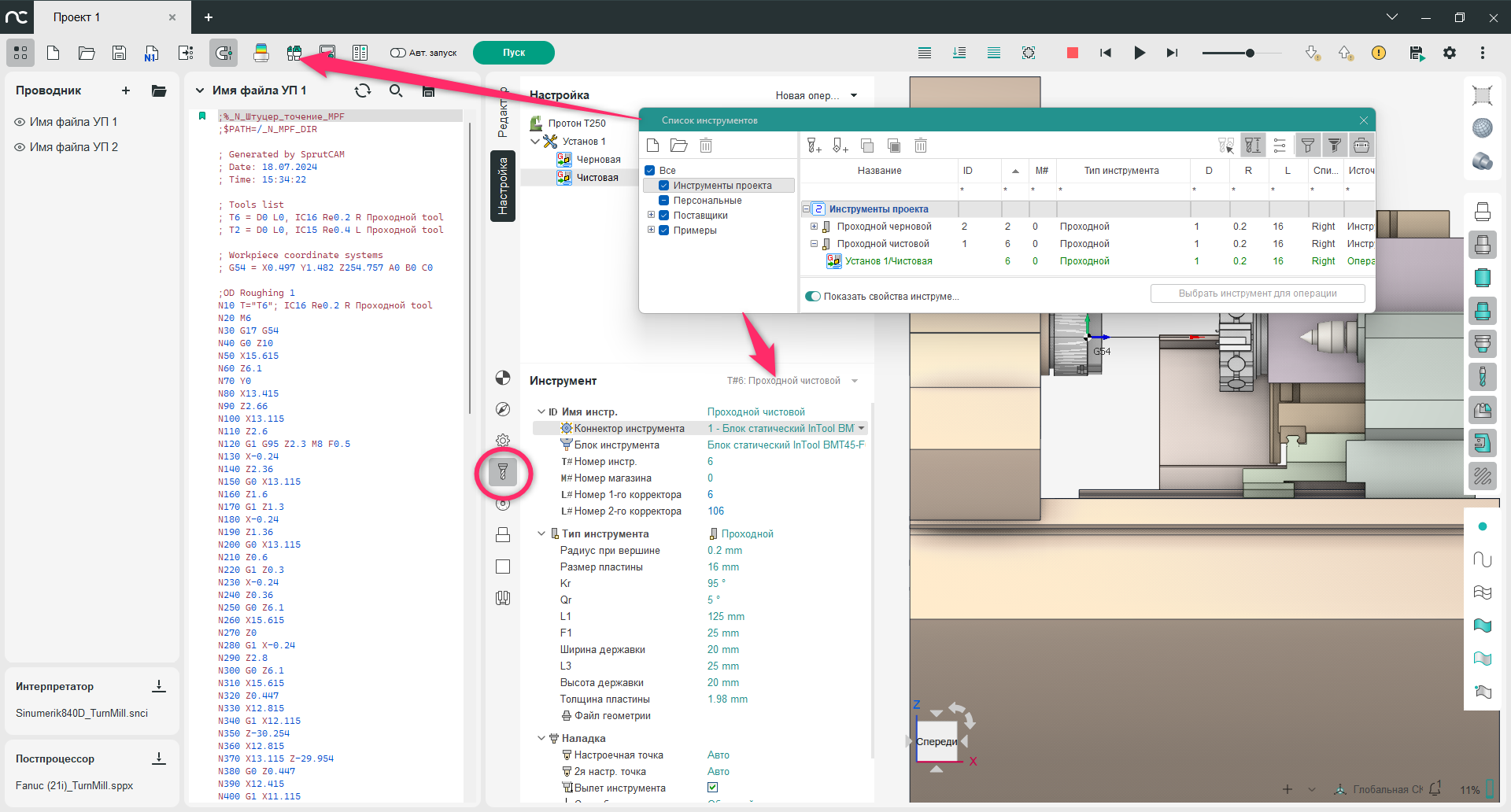

8. Выполните настройки технологических операций, используя инструменты Главной панели в режиме Настройки. При необходимости вы можете переназначить инструменты для технологических операций, используя Инструменты на Панели управления или вкладку Инструменты Главной панели. Если вы ранее в проекте САМ системы подготовили свою библиотеку инструментов, вы можете ее загрузить, используя команду Импортировать инструменты в проект на Панели управления проектом.

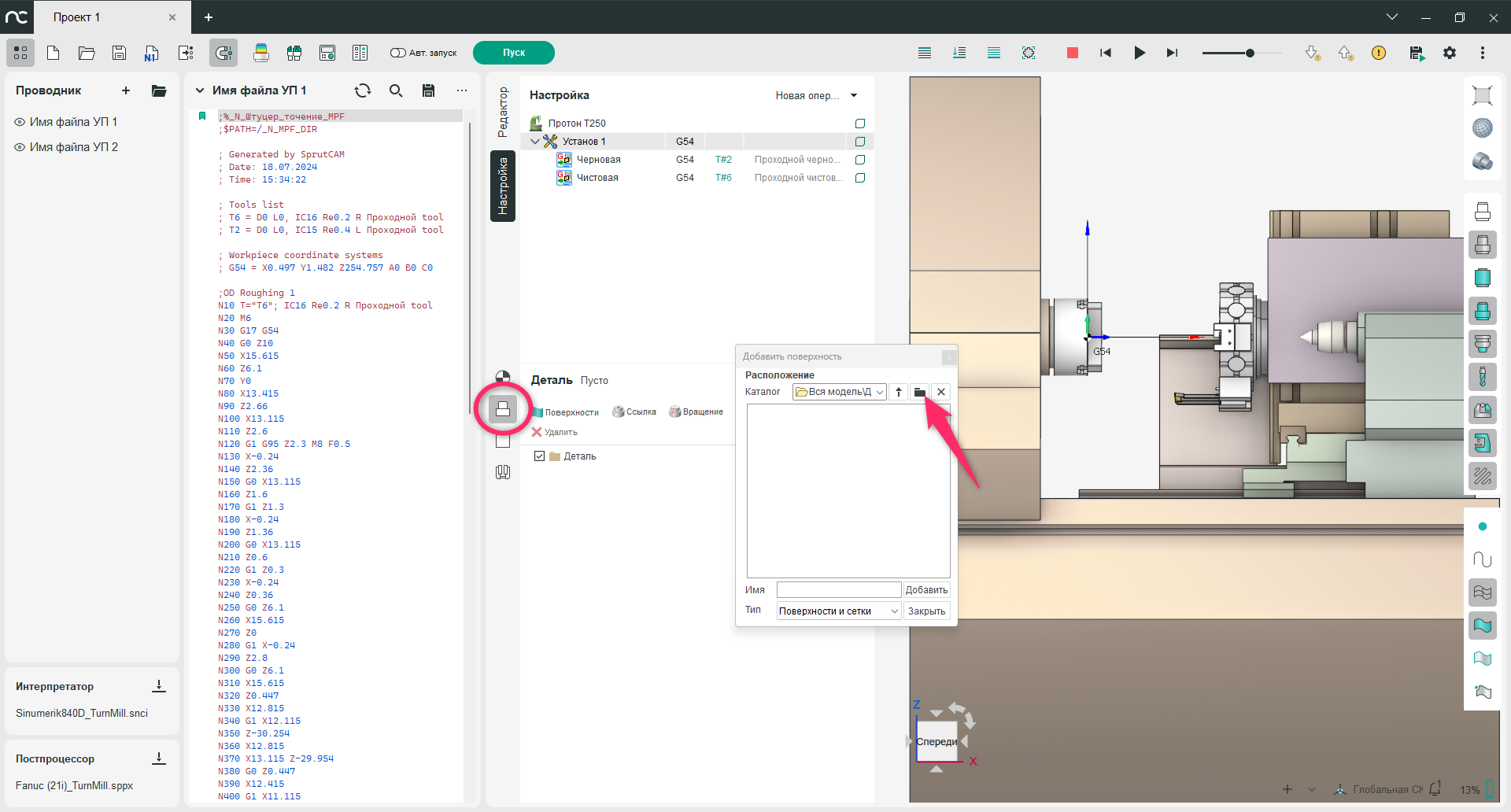

9. Для более эффективной отладки и моделирования УП вы можете загрузить трехмерные модели детали, заготовки, приспособления а также создать заготовку и приспособление на соответствующих вкладках Главной панели в режиме Настройки.

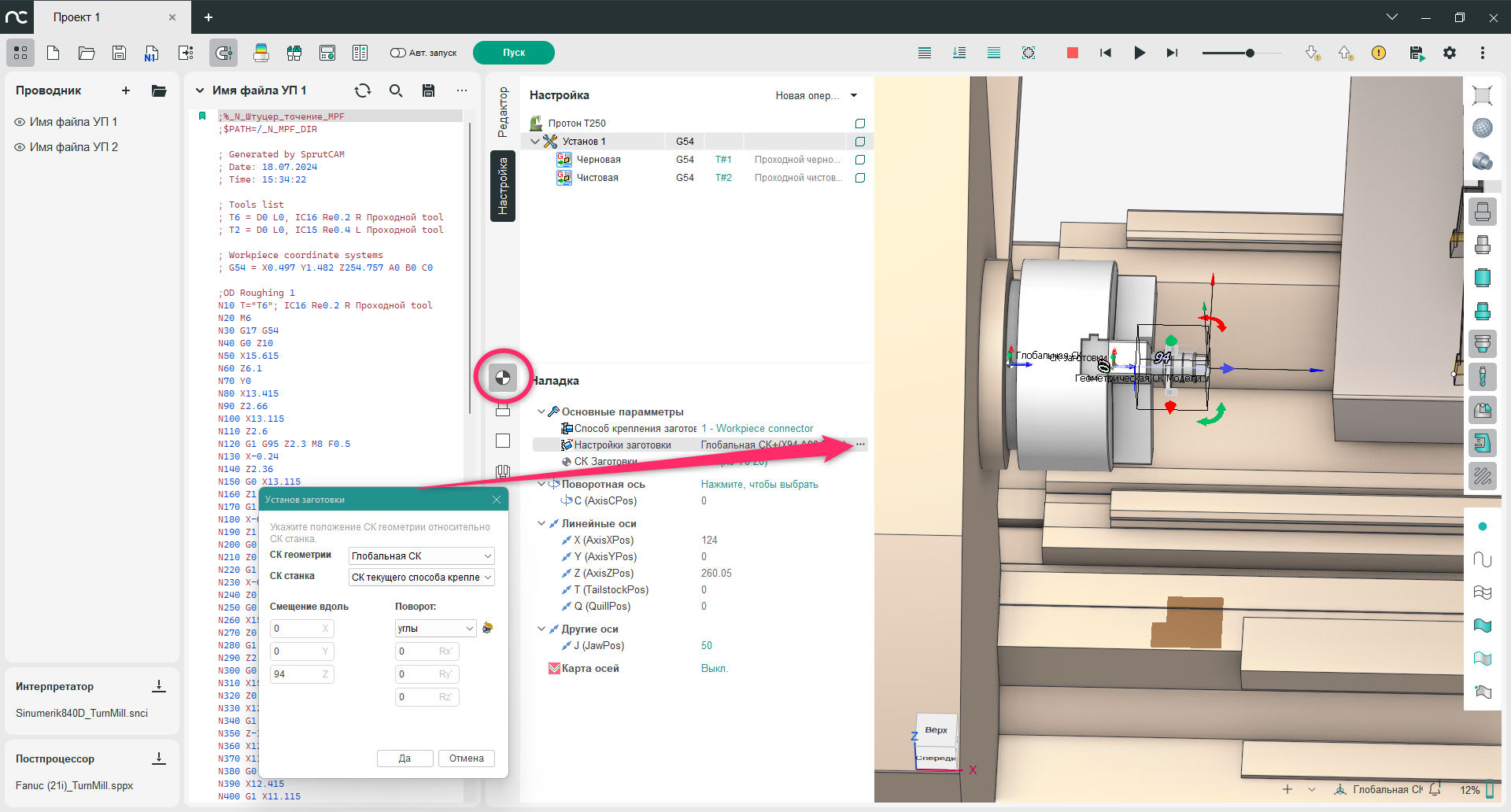

10. Разместите деталь на станке, используя Настройки заготовки на вкладке Наладка Главной панели. Для точной привязки объектов к узлам станка включите режим Умная привязка на Панели управления проектом.

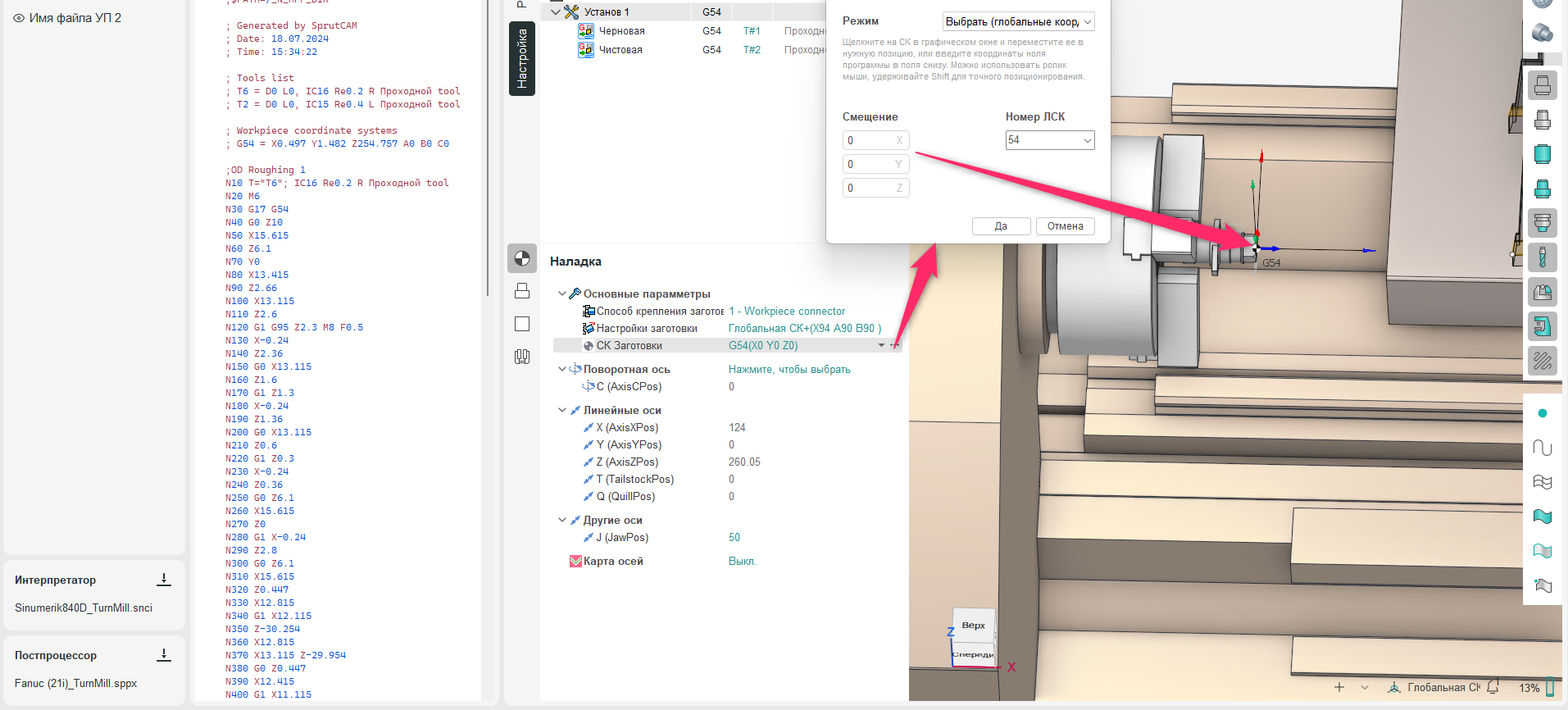

11. Настройте систему координат детали (G54...G59), используя СК заготовки на вкладке Наладка Главной панели. При настройке можно создавать и использовать локальные системы координат, используя Панель управления геометрическими системами координат.

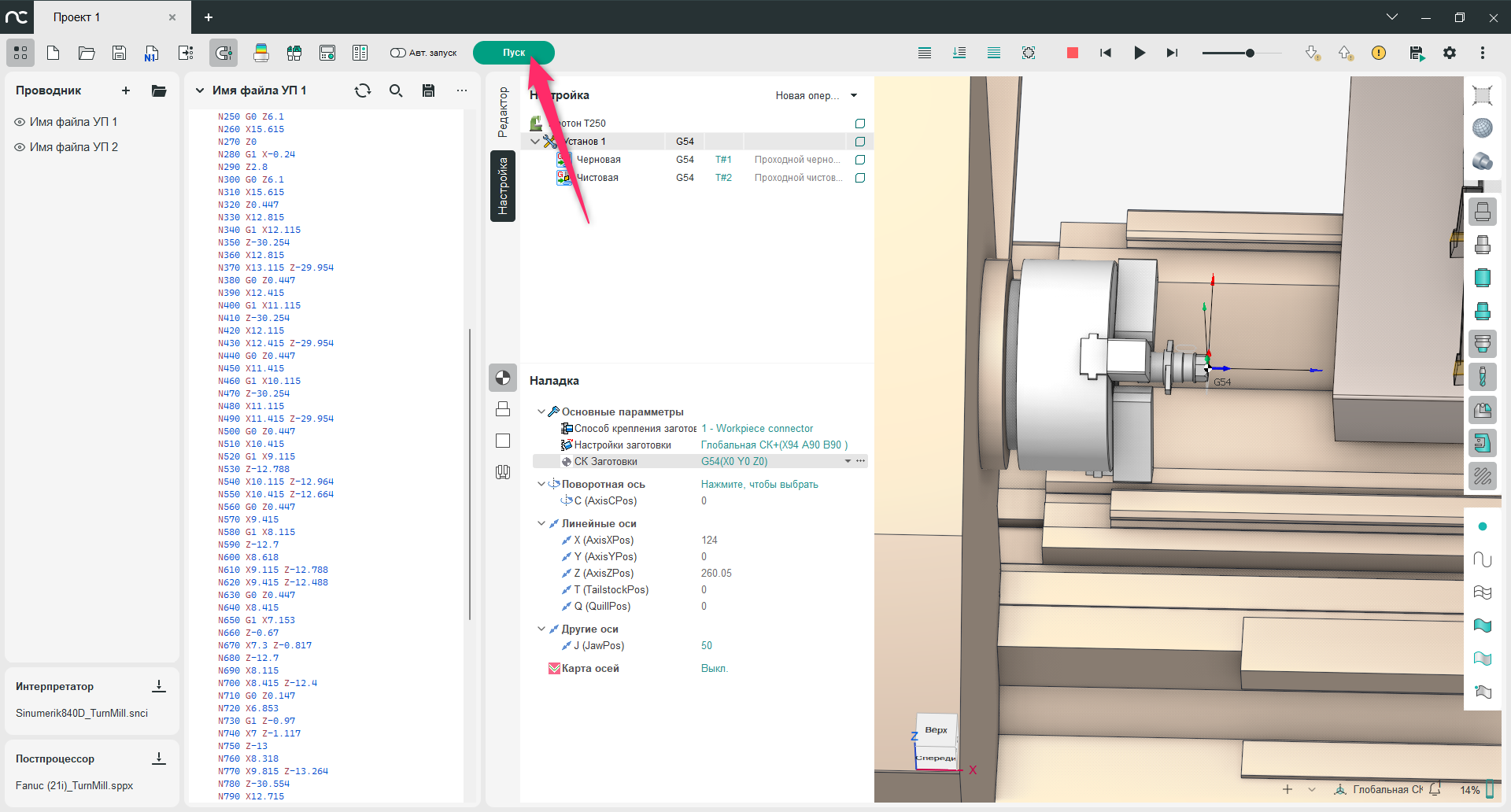

12. Выполните расчет траекторий операций, используя кнопку Пуск, если не была выбрана опция Авт. запуск.

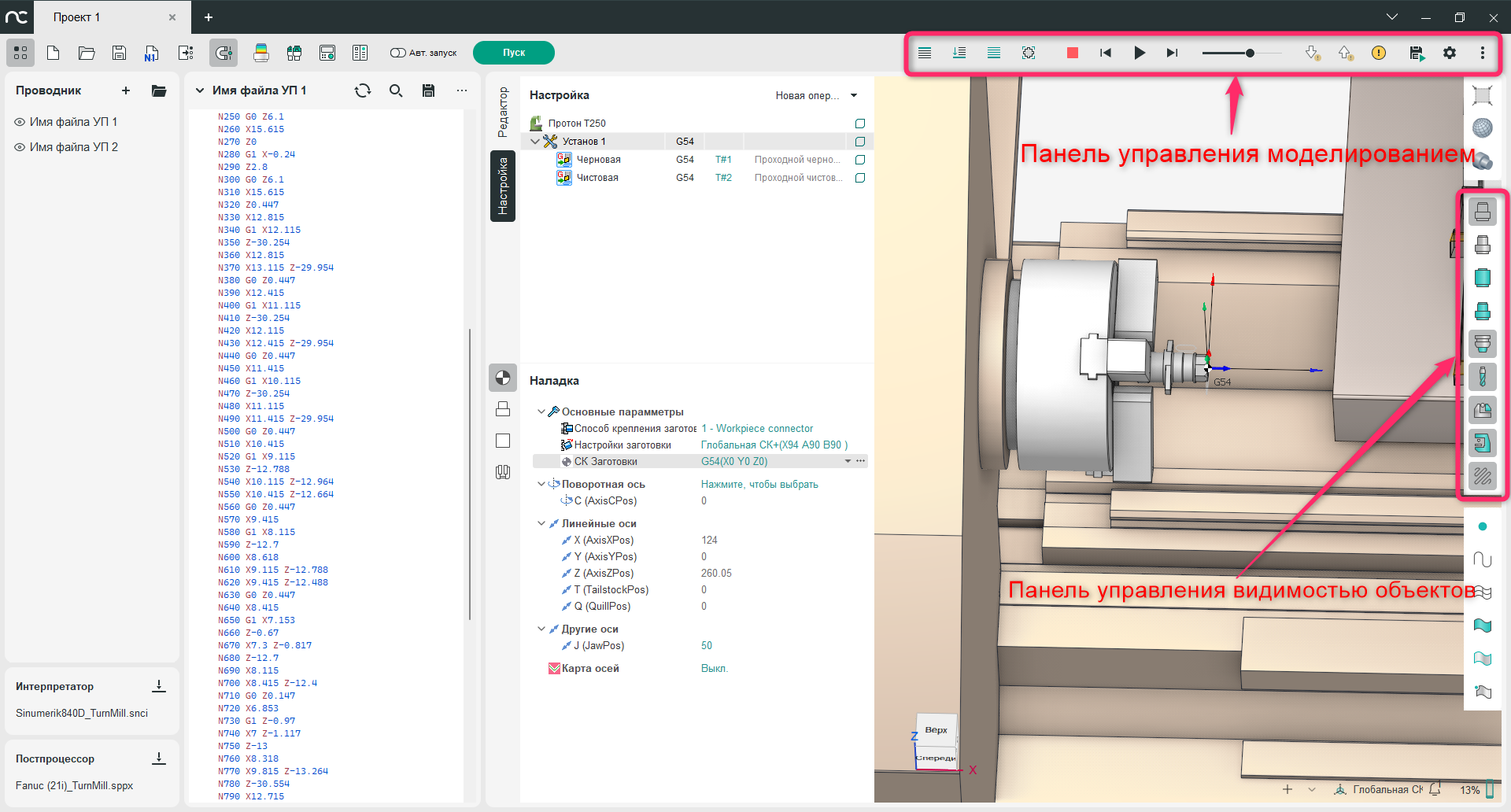

13. Вы можете управлять видимостью объектов в графическом окне, используя фильтры Панели управления видимостью объектов.

14. Выполните настройки процесса моделирования, используя инструменты Панели управления моделированием.

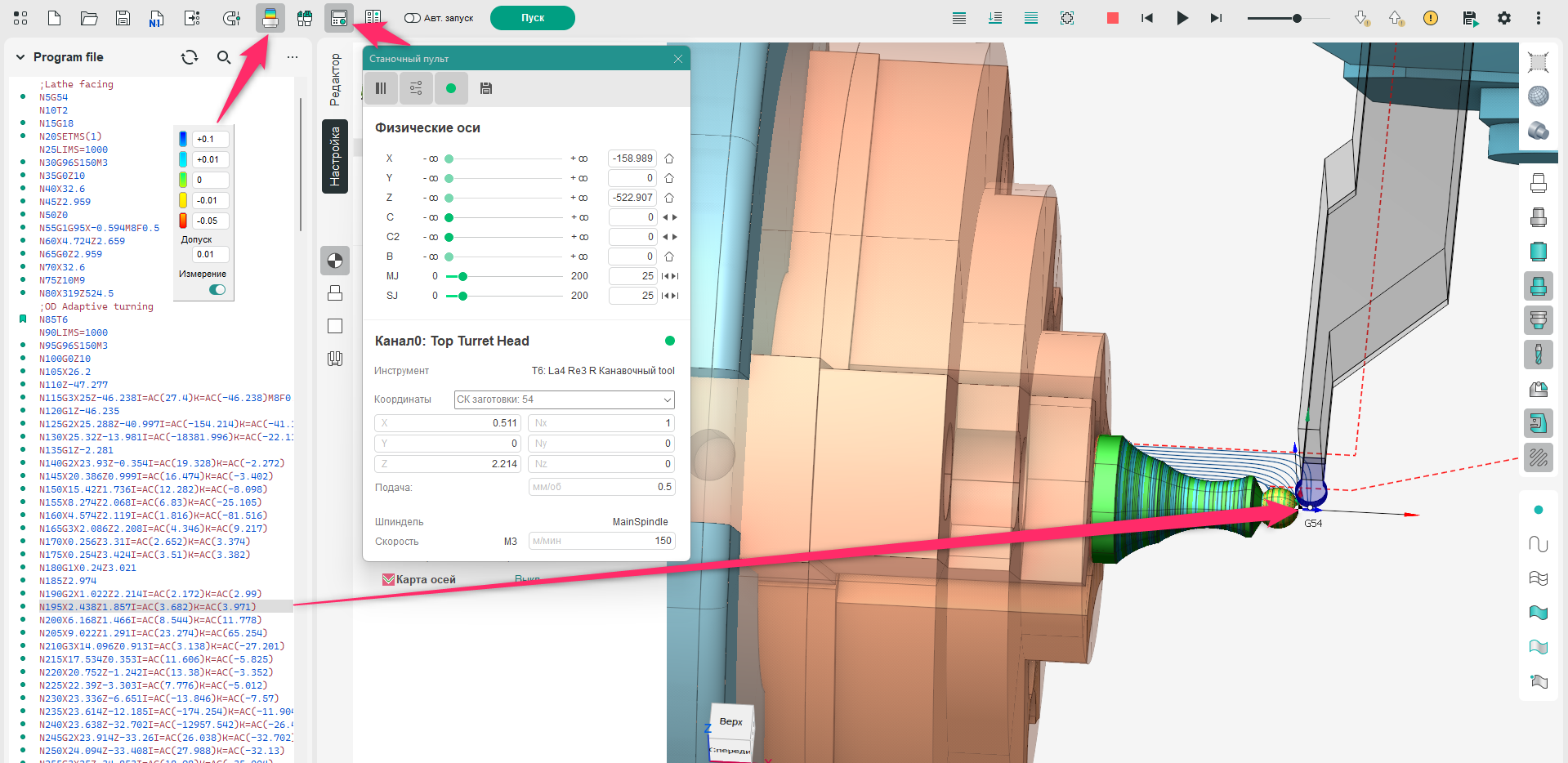

15. Выполните моделирование технологических операций, используя инструменты Панели управления моделированием. Для дополнительного контроля осей станка используйте Станочный пульт на Панели управления проектом. Вы можете сравнить результат обработки с заданной моделью на предмет остаточного материала / зарезов с помощью Сравнения результатов обработки на Панели управления проектом. По результатам моделирования в Панели редактирования кода УП, в каждом кадре появляются метки, характеризующие его статус. При необходимости проанализируйте и скорректируйте ошибки, выделяя соответствующие кадры УП. Инструмент и узлы станка будут приведены в положение, соответствующее этому кадру.

16. При необходимости перегенерируйте УП в новый формат, сохраните ее, сохраните файл проекта.

Работа с существующей управляющей программой.

Порядок работы в этом случае аналогичен предыдущему, за исключением следующего пункта:

Нажмите здесь для раскрытия...

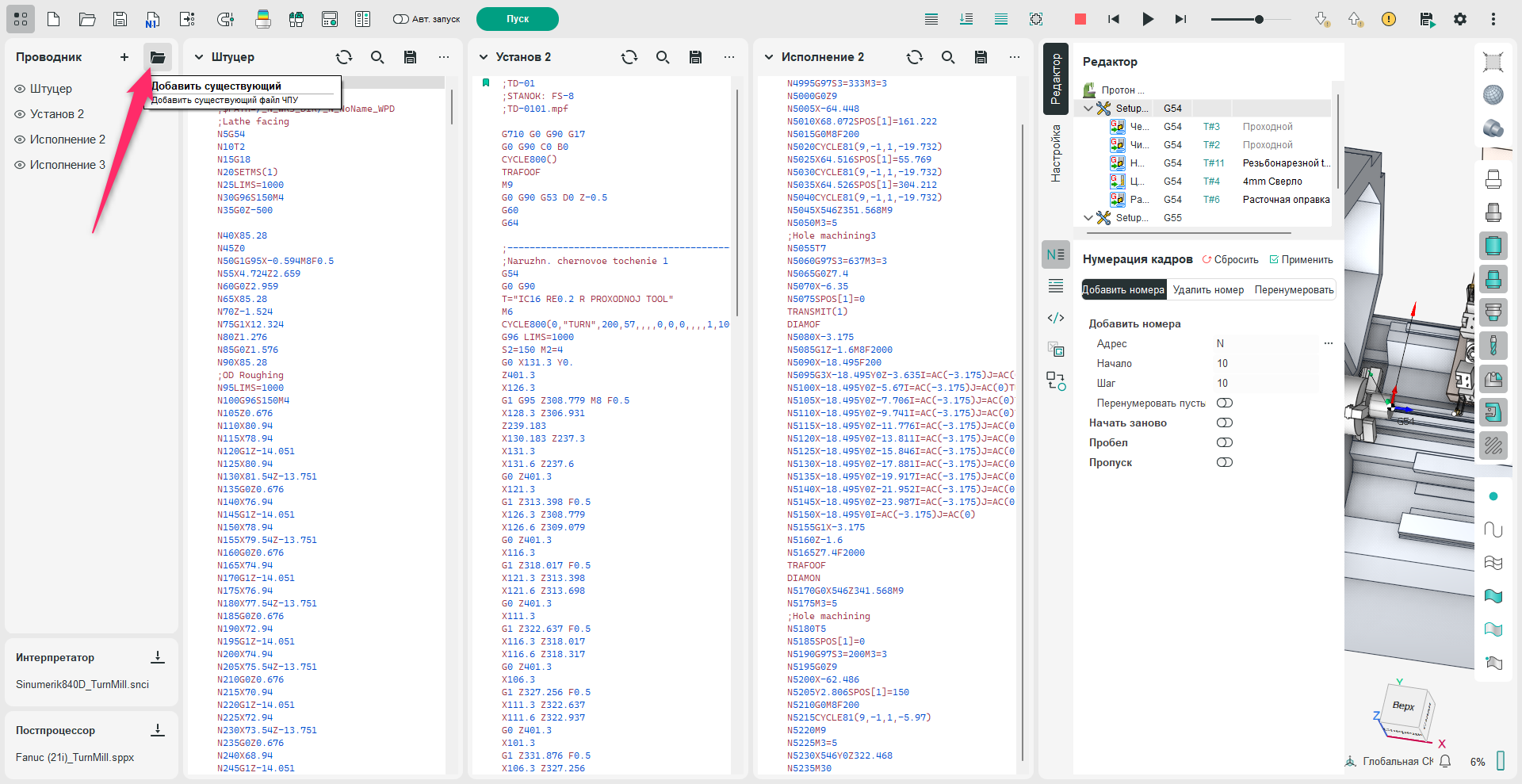

5. Откройте файл управляющей программы, используя команду Добавить существующий на Панели проводника. Можно открыть несколько файлов, если они относятся к одному проекту (технологическому процессу изготовления одной детали на одном станке). Каждый новый файл будет открыть в новой Панели редактирования кода УП. Также можно написать новый код УП на пустой Панели редактирования кода УП.

Если загружено несколько файлов УП, то при разделении программ на операции, формирование операций будет производиться в том порядке, в котором файлы УП расположены в Панели проводника. Изменить порядок расположения файлов можно их захватом левой кнопкой мыши и перетаскиванием в нужное положение.

Работа с проектом САМ системы.

Вы можете использовать NC Тюнер для отладки управляющей программы в среде настроенного проекта САМ системы.

Нажмите здесь для раскрытия...

Выберите команду Открыть САМ проект в новой вкладке из Панели управления файлами. В диалоговом окне выберите нужный файл. Если ранее в проекте САМ было выполнено постпроцессирование, то откроется сформированный файл управляющей программы. В противном случае, будет сформирована новая пустая Панель редактирования кода УП. В Главной панели будет сформирован список операций, как он был в данном проекте. Также будут загружен станок, если он был сохранен в проекте, загружены деталь и заготовка, использованные в проекте.
Кликните на кнопке Проводник для работы с Панелью проводника.
Если в проекте не был изначально загружен интерпретатор, то загрузите файл интерпретатора, соответствующего системе ЧПУ.
Если в проекте не был изначально загружен постпроцессор, то загрузите файл постпроцессора, соответствующего системе ЧПУ.
Если управляющая программа не была сформирована ранее, то вернитесь в САМ-программу и выполните постпроцессирование. После чего загрузите в NC Тюнер сформированную УП через Панель проводника командой Добавить существующий. Выполнить постпроцессирование в NC Тюнер можно только после того, как будут сформированы и рассчитаны операции.
На Главной панели отображается тот список операций, который был сформирован в САМ-системе. Вы можете сразу перейти к расчету траекторий. Если существующий список операций вас не удовлетворяет, то вы можете сформировать новый список операций, используя команду Разбить на Панели управления проектом. Существующий список операций будет изменен в соответствии с правилами NC Тюнер. Обратите внимание на возможности разделения операций в открывшемся диалоговом окне:

если в диалоговом окне выбрать Да, то все существующие операции и инструменты в них будут заменены новыми, на основе правил идентификации, принятых в NC Тюнер
если в диалоговом окне выбрать Нет, то существующие операции будут сохранены. Связи между операциями и текстом управляющей программы будут удалены. Текст управляющей программы будет проанализирован на предмет связей операций и фрагментов УП, и по возможности, созданы новые связи. Если будет невозможно установить соответствие между текстом УП и существующими операциями, то будут созданы новые установы и операции.

В случае, если автоматическое разделение вас не устроило, вы можете изменить разбивку на операции, используя команды контекстного меню в Панели редактирования кода УП.

Дальнейший порядок работы такой же, как и при Создании новой управляющей программы.

Создание нового проекта из файла наладки САМ-системы.

Если вы хотите выполнить отладку управляющей программы с применением ранее определенного в САМ-системе шаблона, то загрузите файл наладки с расширением .stms. Этот файл наладки представляет собой шаблон, в котором, выполнены определённые установки, например, определены инструменты и оснастка для обработки однотипных деталей.

Нажмите здесь для раскрытия...

Откройте команду Создать из файла наладки станка в новой вкладке. В новом проекте будут определены, если они были ранее созданы в САМ-системе:

интерпретатор;
постпроцессор;
список инструментов проекта;
станок;
установы и деталь как группа операций;
оснастка (включая положение);
список систем координат заготовки;
типы блоков инструмента, размещение инструмент в револьвере.

В этом шаблоне можно заново писать новую управляющую программу или отлаживать существующую. Дальнейшая работа выполняется так же, как и при Создании новой управляющей программы или при Работе с существующей управляющей программой.

Если вы хотите применить такой шаблон для существующего проекта NC Тюнер, то следует выбрать команду Импорт из файла наладки. В этом случае в активном проекте будут применены из выбранного файла наладки:

список инструментов проекта;
установы и деталь как группа операций;
оснастка (включая положение);
список систем координат заготовки;
типы блоков инструмента, размещение инструмент в револьвере.
