Панель управления проектом
Область применения:
Содержит инструменты для создания и визуализации операций проекта, их параметров и управляющих программ

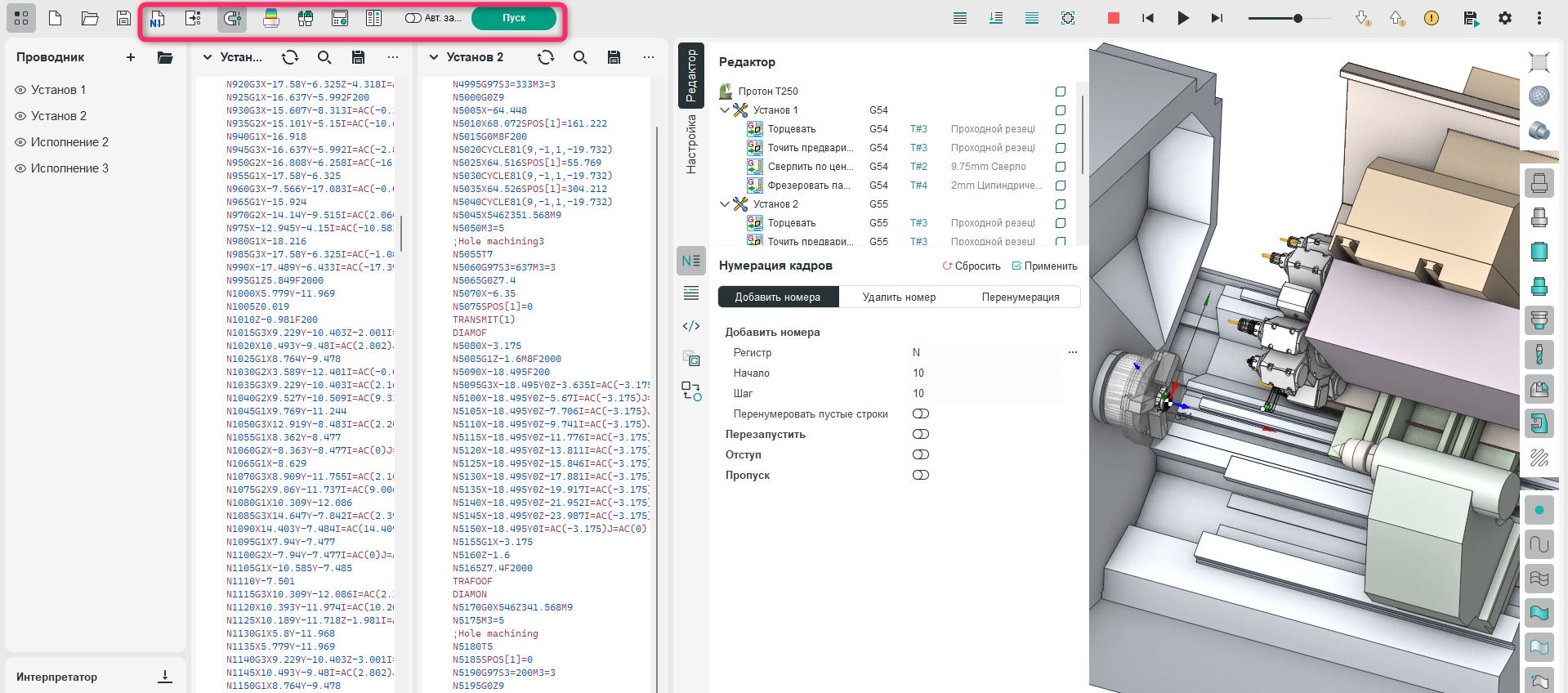

Инструменты проекта:
Постпроцессор.
Создает новую управляющую программу на основе технологических операций, отображенных в окне Главной панели. В Панели проводника должен быть загружен постпроцессор. При нажатии на кнопку открывается диалоговое окно постпроцессирования. Вид, его параметры и команды такие же как и в САМ-системе. Узнать больше
Разбить.
Создает технологические операции, которые будут отображены в окне Главной панели, на основе загруженных файлов управляющих программ. Предварительно, в Панели проводника должен быть загружен файл интерпретатора. Функция выполняет разделение загруженных управляющих программ. Разделение происходит по номерам инструментов и адресам смещений нуля. Появление в программе каждого нового инструмента и нового адреса смещения нуля трактуется как начало новой операции. Но, если смена инструмента и задание смещения нуля в управляющей программе находятся рядом, то они обрабатываются как одна операция. Разделение на технологические операции можно скорректировать с помощью команд контекстного меню в Панели редактирования кода УП.
Умная привязка.
Эта кнопка включает / отключает привязку (примагничивание) к узловым точкам объектов в графическом окне. Это может быть полезно при привязывании детали или приспособления к существующим узлам станка или при создании новых или при редактировании существующих геометрических объектов, таких как системы координат и т.п. Функция работает так же как и в САМ-системе. Узнать больше
Сравнение результатов обработки.

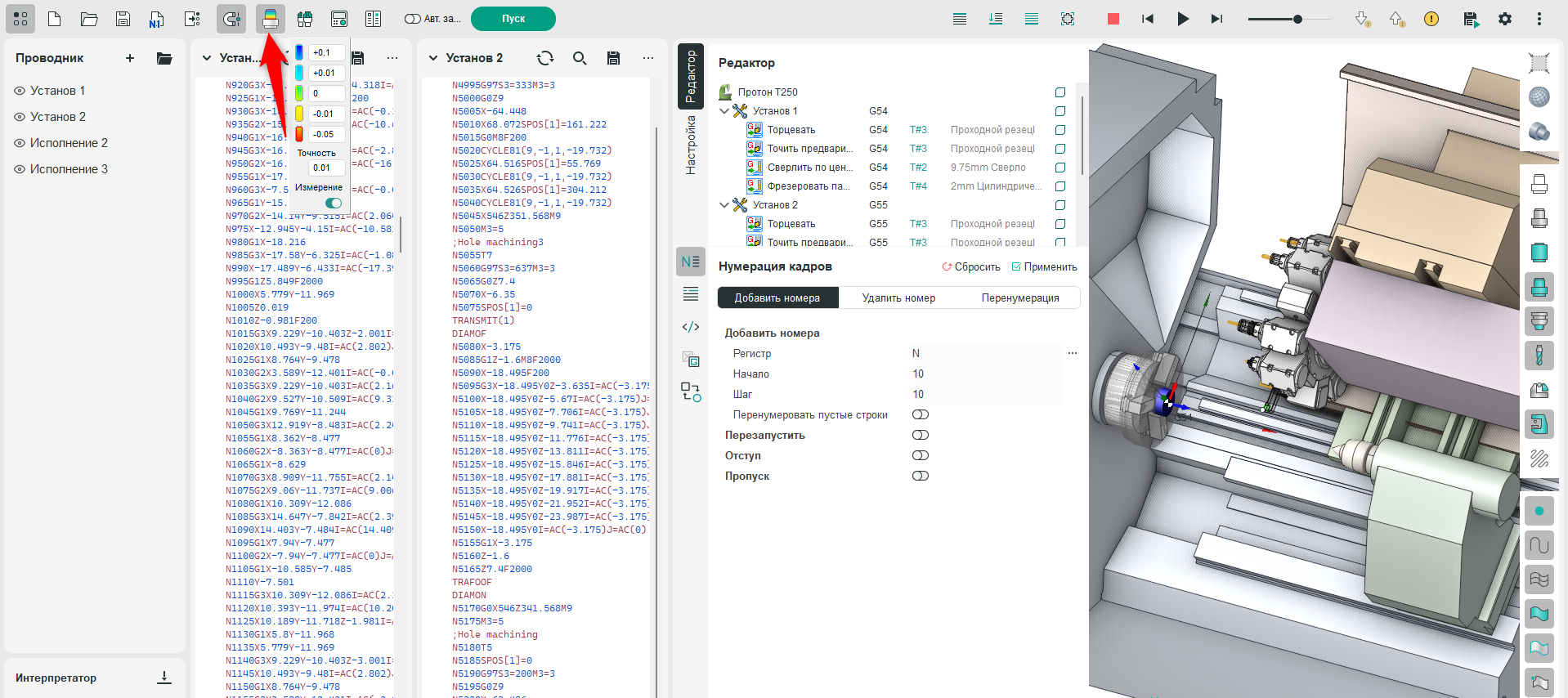

Данный инструментарий позволяет отображать разницу между исходной деталью и результатом обработки в форме цветовой схемы, где каждый цвет ассоциирован с определенным диапазоном отклонения между сравниваемыми элементами. Функция работает так же как и в САМ-системе. Узнать больше
Инструменты.

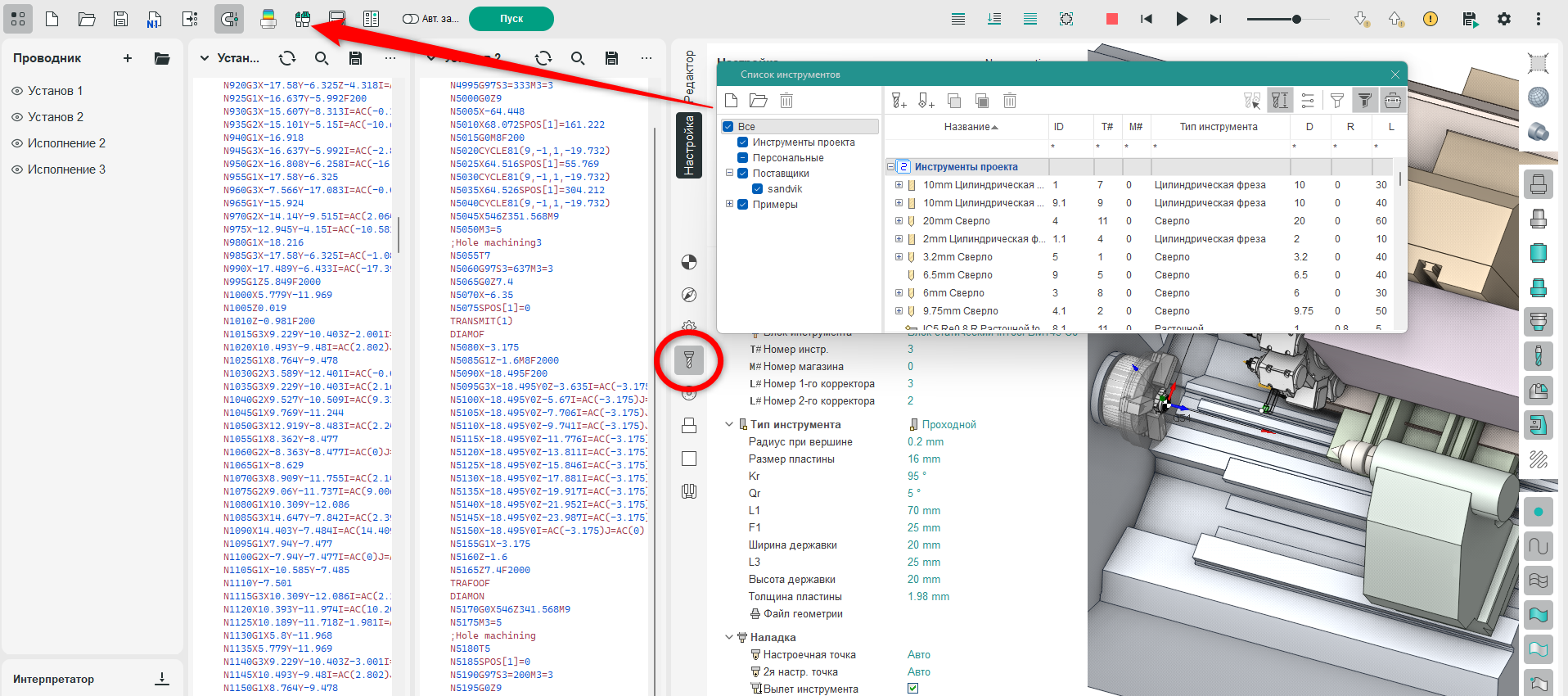

Назначение окна Инструменты - просмотр и редактирование инструментов проекта, инструментов операций, создание и заполнение библиотек инструментов. Функция работает так же как и в САМ-системе. Узнать больше
Станочный пульт.

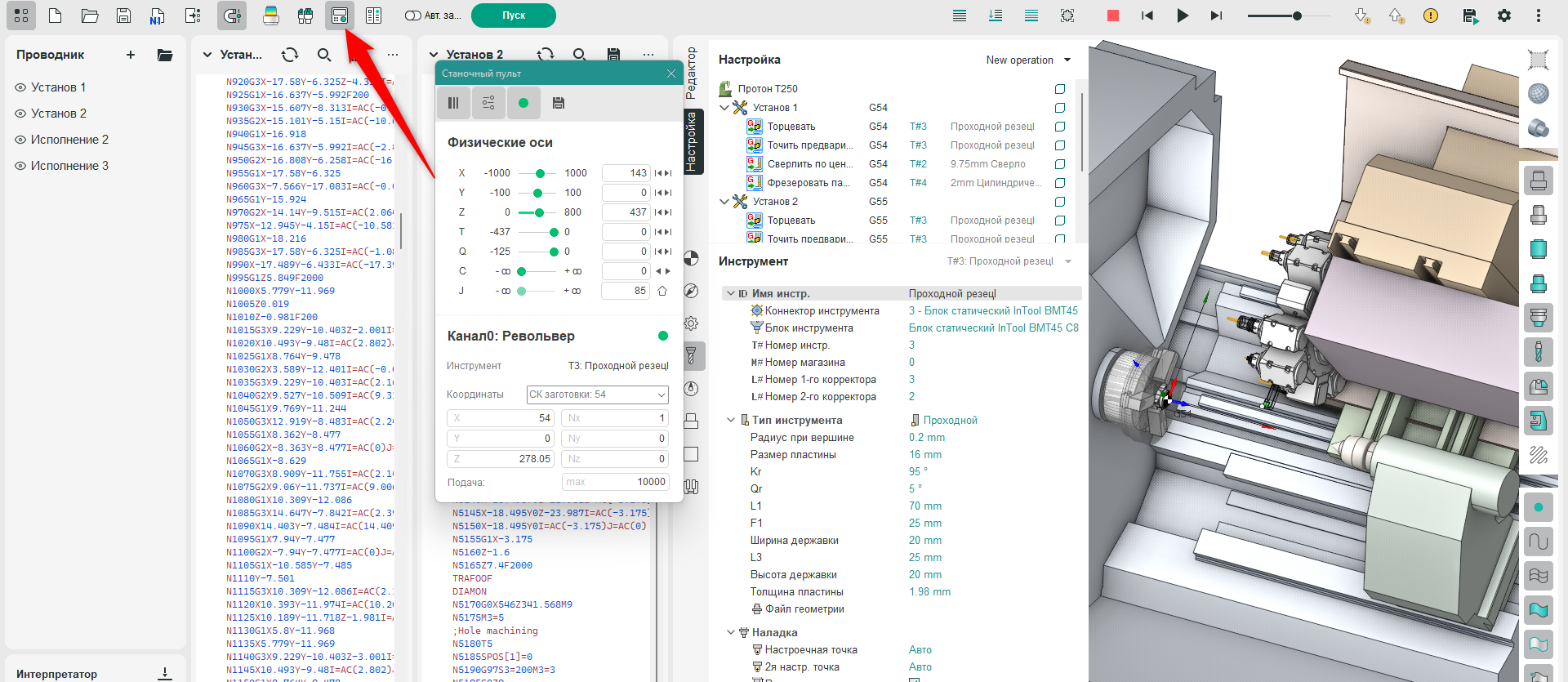

Окно управления положением осей станка/робота Станочный пульт позволяет наблюдать и изменять текущие значения всех координат станка (робота). Включить видимость данного окна можно при помощи кнопки на главной панели инструментов. Его использование удобно при анализе траектории перемещений инструмента в режиме моделирования, при построении ручных подходов-отходов, при определении начального положения станка для расчета технологической операции. Функция работает так же как и в САМ-системе. Узнать больше
Сравнение.

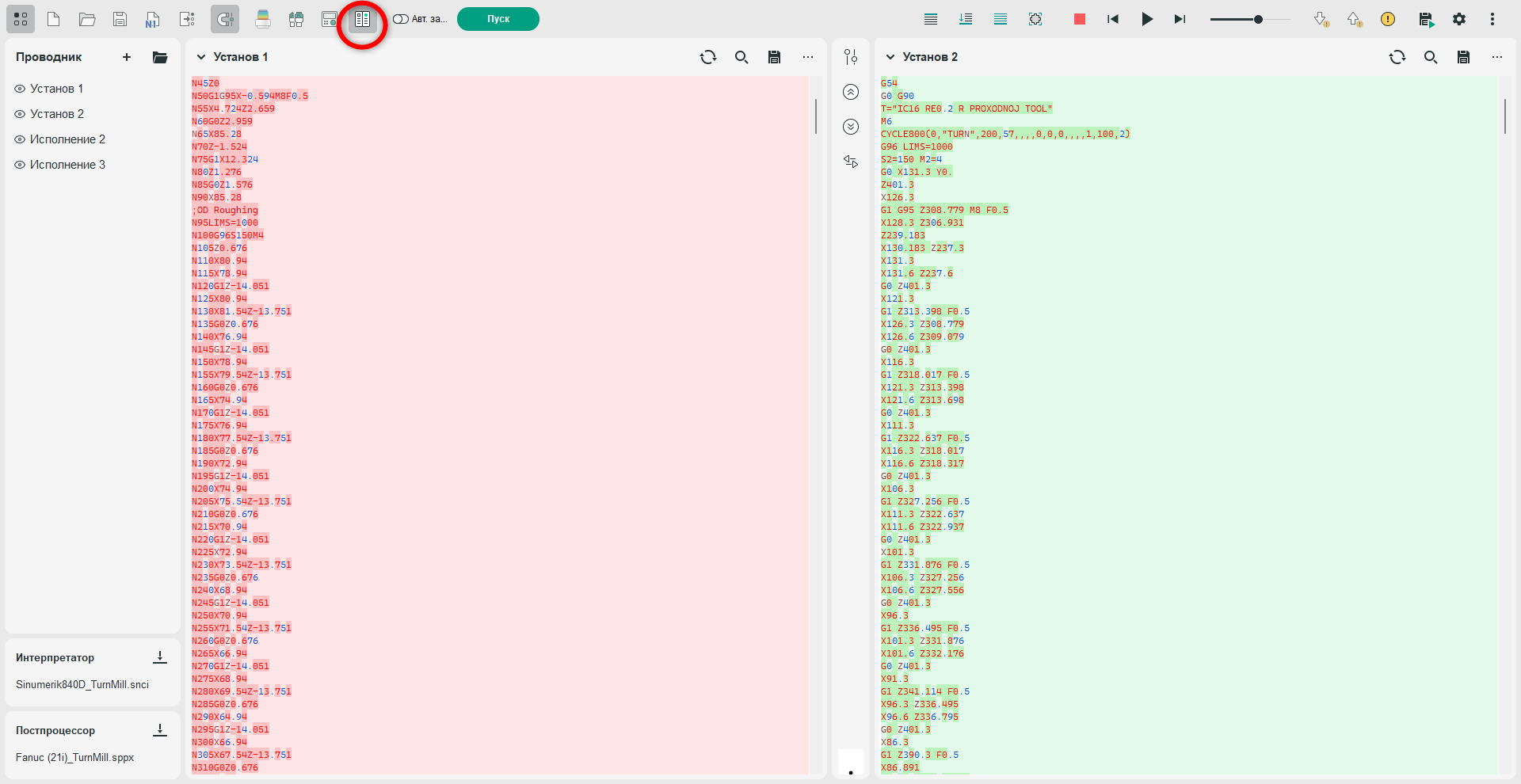

Позволяет выполнить сравнение текстов двух управляющих программ, открытых в разных Панелях редактирования кода УП. Кадры, в которых имеется разница между двумя открытыми управляющими программами, выделяются цветом — в левой панели красным, в правой панели — зеленым. В режиме сравнения управляющих программ доступны следующие команды:
Авт. запуск
При изменении текста управляющей программы, автоматически будут пересчитаны операции в окне Главной панели.
Пуск.
При нажатии на кнопку рассчитываются операции в окне Главной панели — появляются их траектории. В результате расчета меняется статус операции (см. ссылку), а также появляются метки в каждом кадре управляющей программы:
<
> – траектория рассчитана, но моделирование не выполнено ;\
<
> – моделирование выполнено успешно, ошибок в данном кадре нет ;
<
> – моделирование выполнено, в данном кадре выявлена ошибка;
<
> – движение в кадре выполняется на быстром ходу Снятие припуска при таком движении не производится.
Во время процесса моделирования анализируется воздействие команды управляющей программы на заготовку. По результатам анализа кадру управляющей программы присваивается соответствующий статус.
Выявляются следующие виды ошибок:
— не допускается резание материала заготовки на ускоренной подаче. В случае если ход перемещения выполняется на ускоренной подаче и происходит резание, то ход помечается как ошибочный;
— не допускается столкновение державки (шпинделя) с заготовкой. В случае если в процессе перемещения было обнаружено столкновение державки (шпинделя) с заготовкой, то ход помечается как ошибочныйr;
— в процессе моделирования анализируется коррекция на радиус инструмента. Величина коррекции задается в окне Параметры на вкладке Инструмент для каждой операции. Если коррекция на радиус не может быть отработана для текущей команды, то ход помечается как ошибочный;
— врезание в материал под углом, превышающий предельный угол врезания для используемого инструмента;
— столкновение узлов станка;
— обнаружен зарез детали (появляется, если включена опция
в инспекторе в Параметрах операции);
— перемещение оси за пределами ограничений. Узел станка выходит за пределы, назначенные в кинематической схеме станка;
— ошибка направления вращения инструмента и шпинделя.
