Токарная отрезка с перехватом
Область применения:

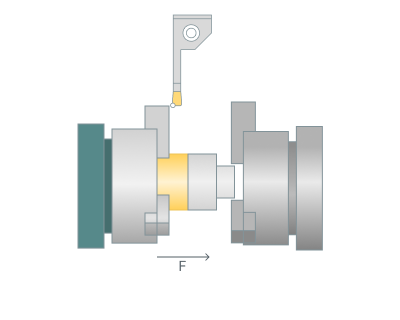

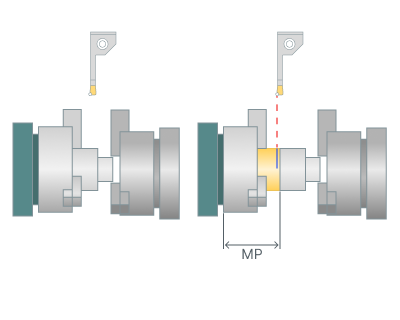

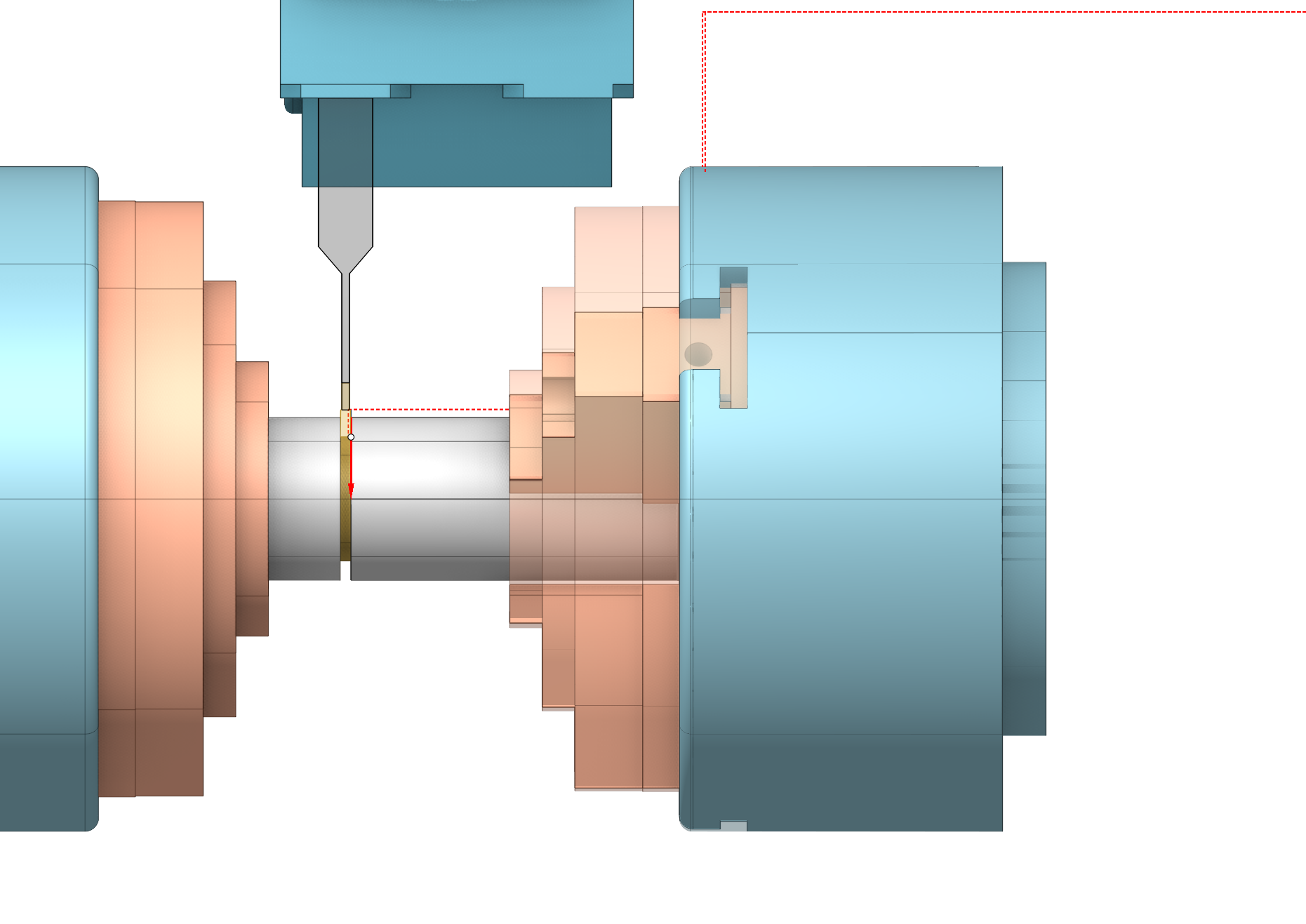

Целью этой операции является отсечение обрабатываемой детали от остатков материала заготовки с одновременным формированием задней части детали, в том числе созданием на ней фаски или радиуса. Перед отрезкой заготовку можно подготовить, например, обработав канавку. Отличается от операции Токарная отрезка тем, что в конце операции заготовка перемещается в другой шпиндель.
Наладка:
Вкладка Наладка используется для настройки основных параметров проекта. Это может быть позиционирование детали на оборудовании, система координат детали и многое другое. Узнать больше.
Рабочее задание:
Отрезка. Выполняет отрезка обрабатываемой детали от остатков материала заготовки, а также обработку задней поверхности детали. Система генерирует контур рабочего цикла в виде вертикальной линии, соединяющей внешний и внутренний диаметры детали с правой или левой стороны.
Контур. Формируется единичный проход, траектория которого идентична геометрическому контуру детали. Могут выполняться пристыковка подхода и отхода, смещение на заданные припуски, исключение теневых зон, недостижимых заданным инструментом, компенсация радиуса инструмента. Узнать больше
Простая канавка. Оптимизирован для обработки простых прямоугольных канавок за минимальное число действий. Узнать больше
Канавка. Этот цикл аналогичен черновой обработке, но процесс обработки выводится в программу ЧПУ как цикл, аналогичный ISO G71/G72. Узнать больше
Зигзаг. Инструмент удаляет черновую заготовку слой за слоем. В каждом слое он погружается вниз на глубину резания и совершает горизонтальное движение. Таким образом, горизонтальные проходы в чередующихся направлениях удаляют всю черновую заготовку слой за слоем. Узнать больше
Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.
Удалить. Удаляет выбранный элемент из списка.
Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше
Параметры цикла:
Часть параметров работает аналогично операции Токарная отрезка. Узнать больше
Часть параметров работает аналогично операции Токарный перехват. Узнать больше
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше
Деталь:
Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше
Заготовка:
Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
