Токарный перехват
Область применения:

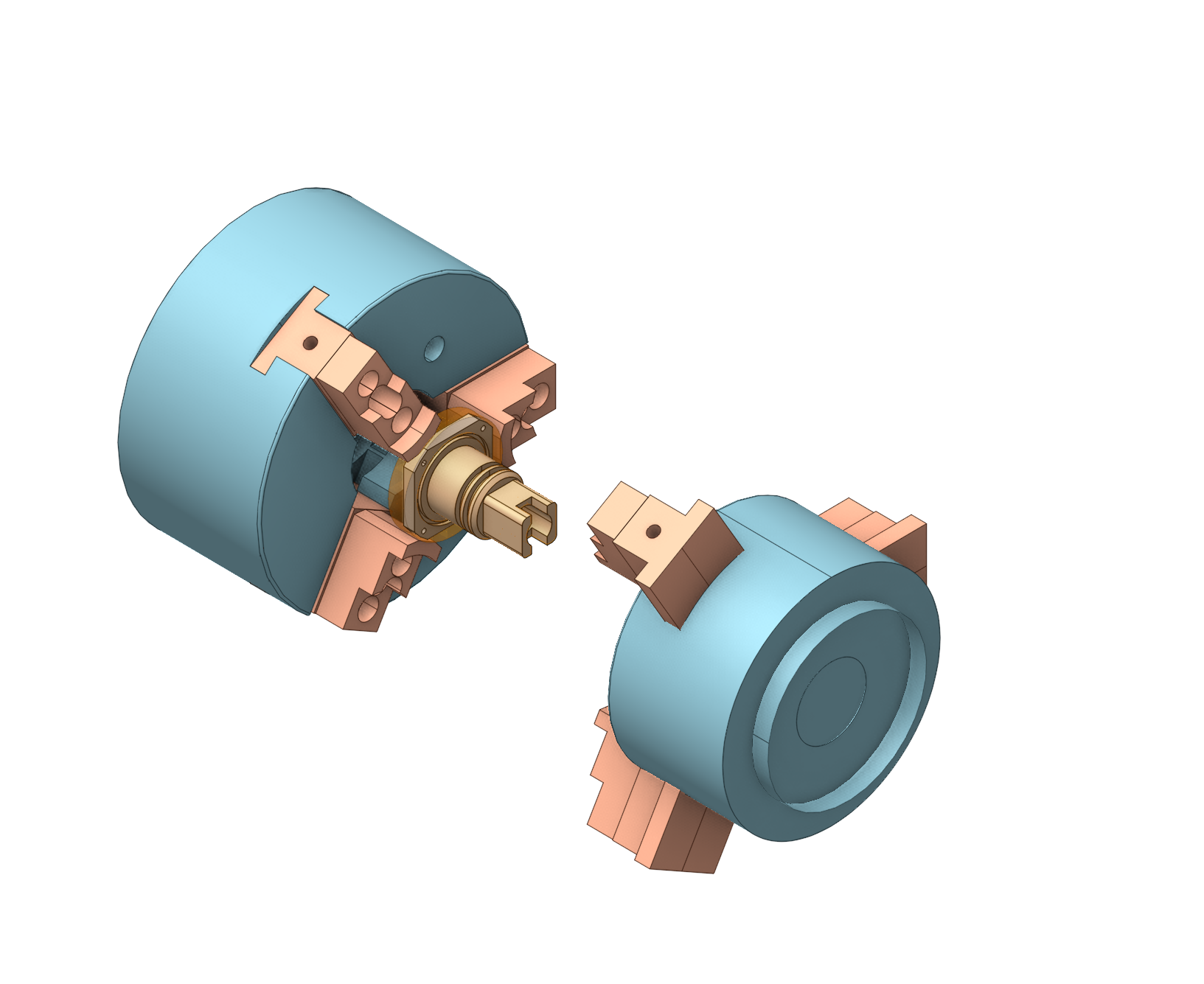

Токарный перехват — это особый вид операции захвата и размещения, предназначенный для использования в шаблоне проекта токарного или токарно-фрезерного станка. Основное отличие операции Токарный перехват от операции Захват и перемещение (Узнать больше) заключается в том, что соединитель заготовки и настройка СК автоматически перенимаются из следующей части проекта. Также набор рабочих параметров адаптирован специально для токарного или токарно-фрезерного типа обработки.
Наладка:
Вкладка Наладка используется для конфигурации основных параметров проекта. Это может включать в себя позиционирование детали на оборудовании, систему координат детали и многое другое. Узнать больше
Стратегия:

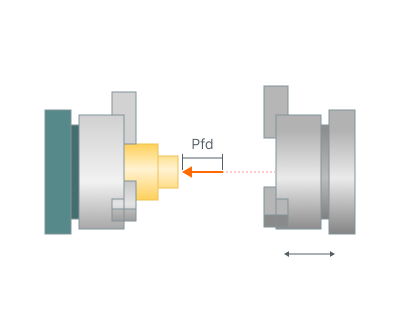

Расстояние подачи захвата.
Длина движения шпинделя на подаче «Подвода» перед захватом детали.

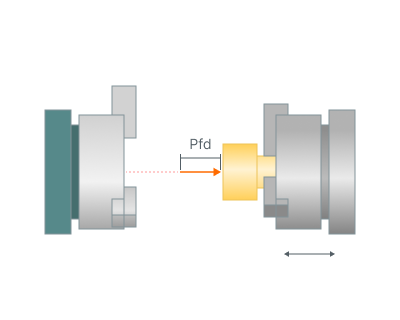

Расстояние подачи возврата.
Длина движения шпинделя на подаче «Отвода» после захвата детали..
Использовать постоянный цикл
Система выведет операцию в виде цикла.
Синхронизировать с
Операция перемещения будет синхронизирована с выбранной операцией отрезки.
Вывод в станочных координатах.
Команды и координаты «Multigoto» или «Goto» генерируются для перемещения осей станка.

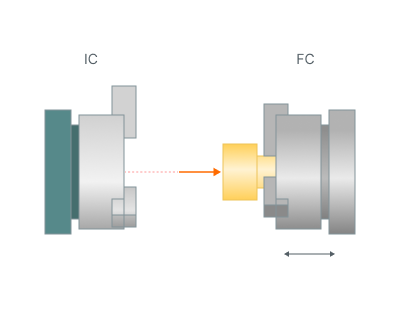

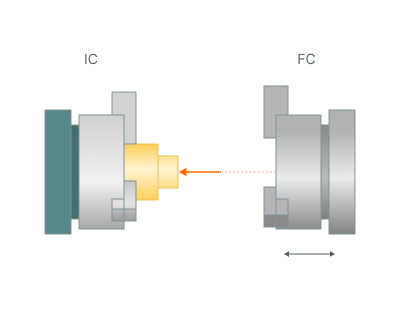

Исходный зажим (IC)/Конечный зажим(FC)
Зажимное устройство, которое изначально удерживает деталь (IC) / удерживающая деталь после переноса (FC). Специальные команды CLData для зажима/разжима устройства выводятся автоматически

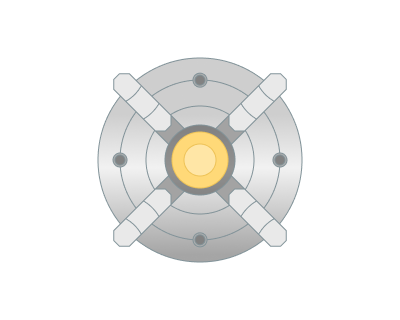

Положение зажатия. Положение оси зажима, соответствующее<Зажато> состоянию устройства

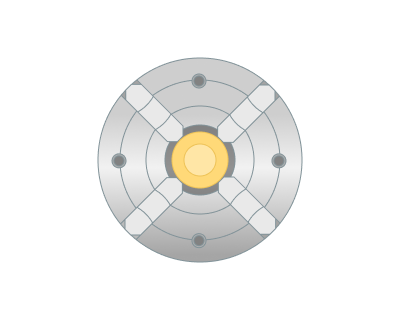

Положение разжатия. Положение оси зажима, которое соответствует (полностью)<Разжатому> состоянию устройства.
