Обработка торца

images/download/attachments/147761667/image2024-3-12_11-55-19.png

Область применения:

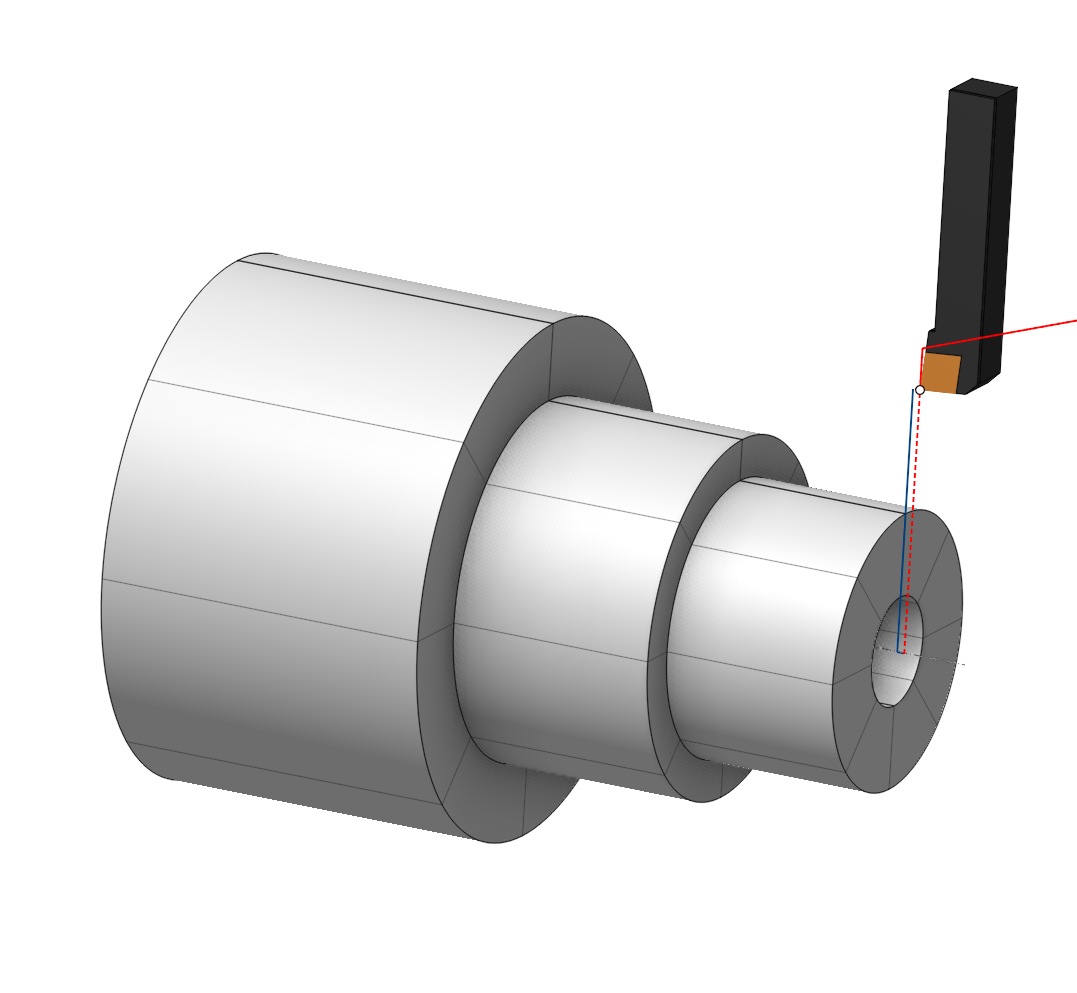

Операция предназначена для подготовки неровной грани заготовки (левой или правой). Материал удаляется вертикальными движениями инструмента, ход за ходом.

Наладка:

Вкладка Наладка используется для настройки основных параметров проекта. Это может быть позиционирование детали на оборудовании, система координат детали и многое другое. Узнать больше

Рабочее задание:

Обработка торца. Это позволяет программировать обработку торца заготовки одной командой. Траектория формируется так же, как и при задании циклов Контура или Повтора контура. Однако траектория рассчитывается автоматически на основе текущей заготовки и заготовки, обеспечивая правильную обработку левого или правого торца. Узнать больше

Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.

Удалить. Удаляет выбранный элемент из списка.

Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше

Параметры цикла:

Эта группа параметров работает аналогично Наружное и внутреннее черновое точение. Узнать больше

Режимы обработки:

Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше

Преобразования:

Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше

Деталь:

Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше

Заготовка:

Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше

Оснастка:

Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
