Столкновения

сли вы используете неточные 3D-модели, CAM система может обнаружить ложные столкновения между узлами. Вы можете добавить эти узлы в список игнорирования, чтобы CAM система не обнаруживала ложные столкновения.

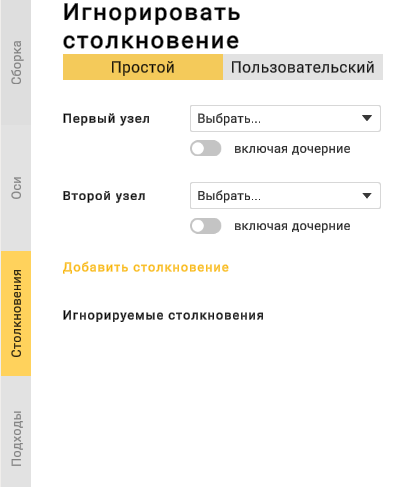

Нажмите кнопку чтобы открыть панель параметров сборки. Затем перейдите на вкладку "Столкновения".

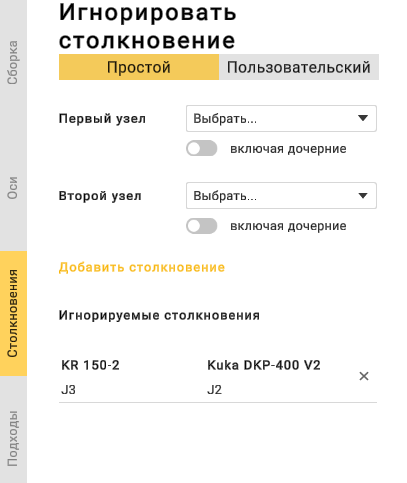

Выберите первый и второй узлы и нажмите кнопку Добавить столкновения. Используйте переключатель включая дочерние, чтобы добавить дочерние узлы в список игнорирования. Используйте кнопку чтобы удалить ранее добавленное столкновение из списка игнорирования.

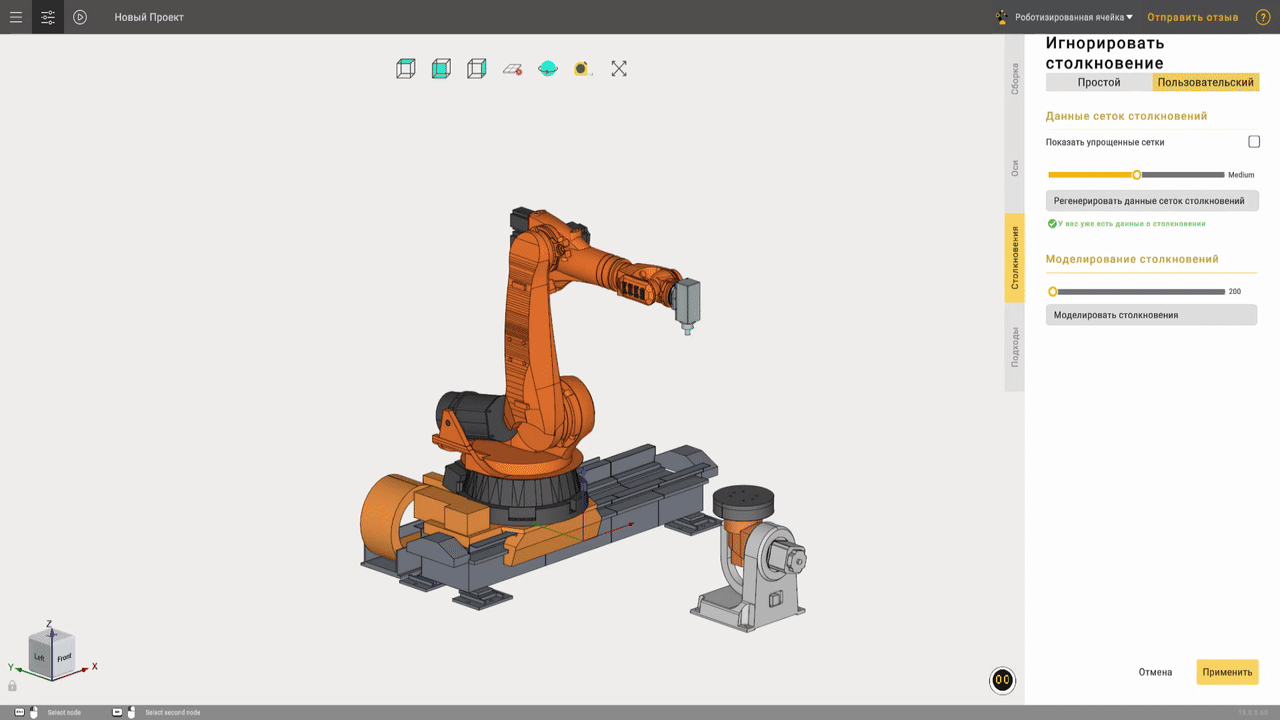

В пользовательской вкладке столкновений вы можете вручную рассчитать столкновения используя свои настройки. Здесь вы можете указать точность сеток каждого узла механизма для алгоритма обнаружения столкновений.

Если нажать кнопку "Подготовка данных сеток столкновений", то приложение рассчитает количество позиций механизма при поиске столкновений.

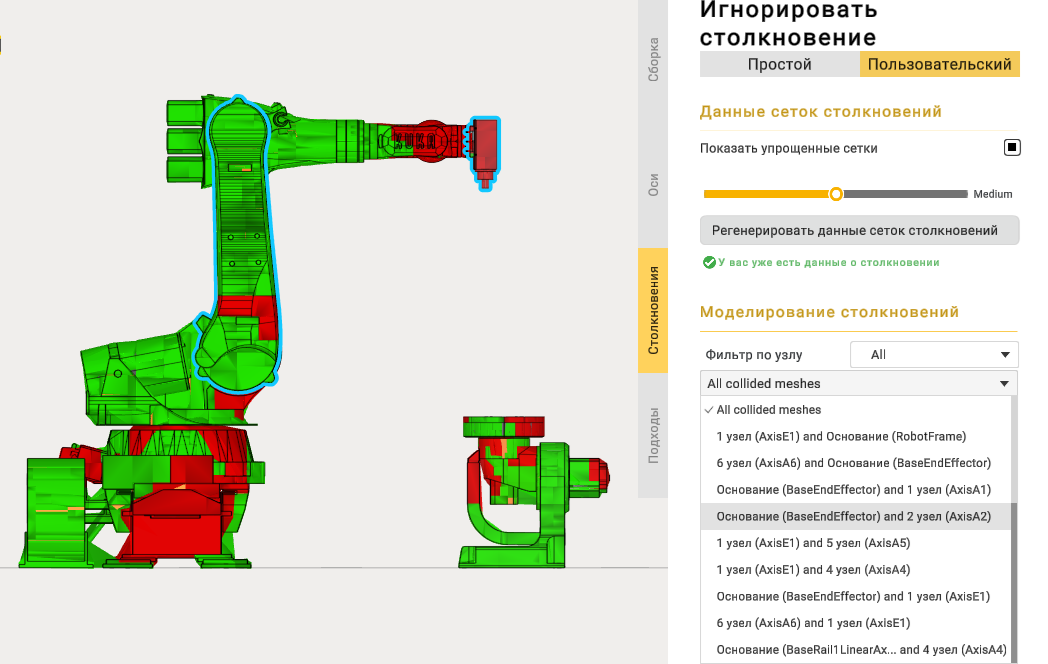

После расчёта количества позиций механизма вы сможете сортировать по узлам и визуально увидеть столкновения на механизмах.
