Редактирование списка игнорируемых столкновений.


images/download/attachments/147758395/image2025-7-22_9-41-47.png images/download/attachments/147758395/image2025-7-22_9-42-48.png

Область применения:

Реализовано прямое редактирование раздела CDIgnoreList в схеме станка непосредственно из CAM-системы. Ранее для редактирования требовался ручной ввод данных в Блокноте или использование MachineMaker.

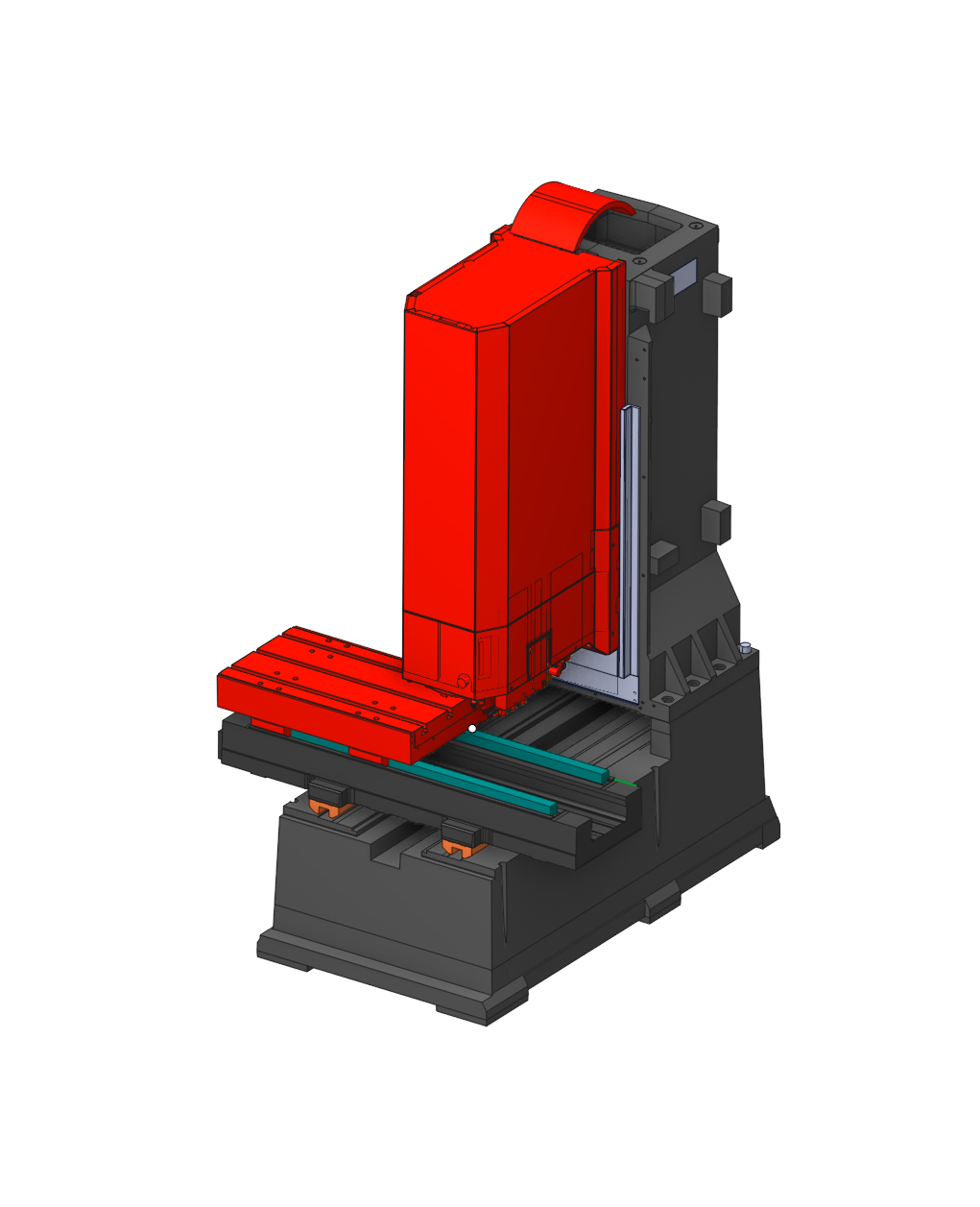

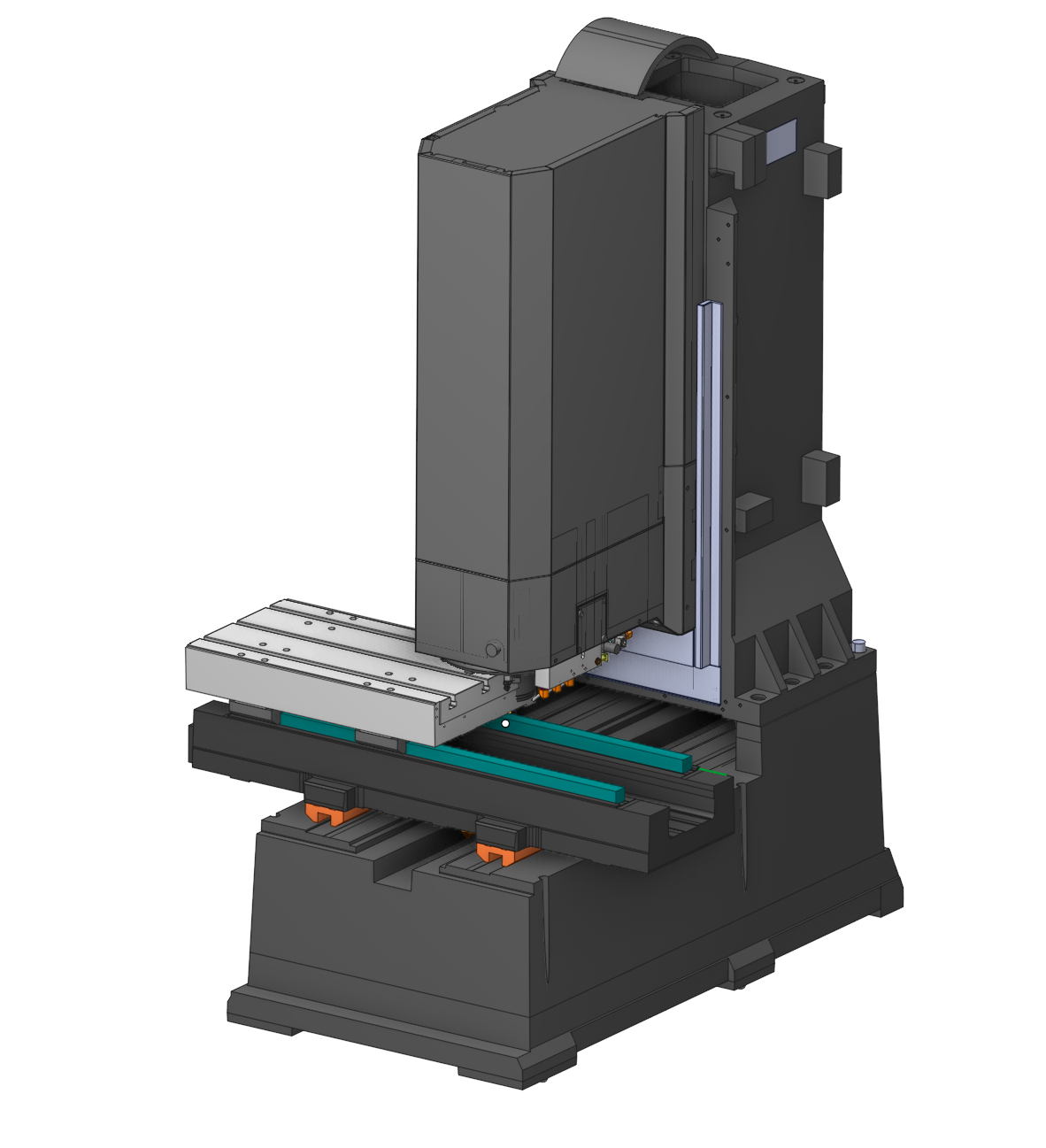

При возникновении столкновения во время симуляции появляется уведомление, указывающее на столкновение между узлами. К этому уведомлению добавлены кнопки Игнорировать или Игнорировать только в текущей сессии.

Функциональность:

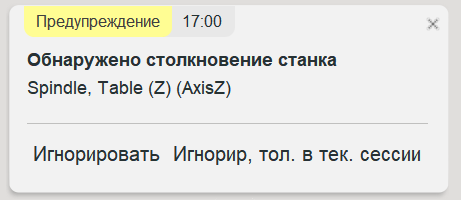

1. При обнаружении столкновения во время симуляции пользователю отображается уведомление, указывающее на столкнувшиеся узлы (например, узел X и узел Y). Это уведомление включает кнопки Игнорировать или Игнорировать только в текущей сессии. Нажатие кнопки Игнорировать добавляет выявленную пару узлов в CDIgnoreList, это позволяет игнорировать будущие столкновения между этими конкретными узлами

images/download/attachments/147758395/image2025-9-5_12-31-34.png

В первом случае рядом с файлом кинематики станка создается файл с расширением “.cdil”. Если файл не существует, он создается.

При создании нового CAM-проекта система ссылается на станок. Если рядом с файлом станка существует файл списка игнорирования, данные загружаются из него; в противном случае данные загружаются непосредственно из файла станка.

Во втором случае файл не создается. Все работает только в рамках текущей сессии.

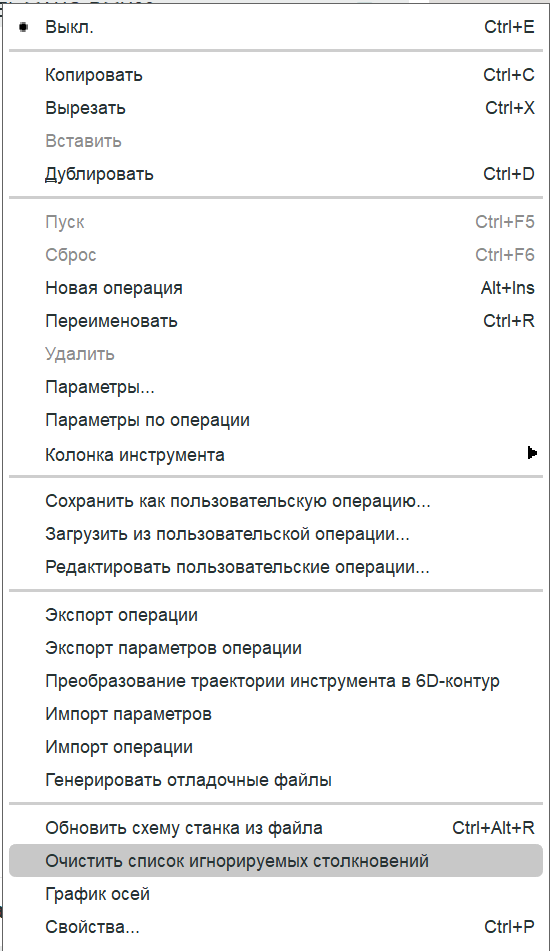

2. Файл можно очистить через всплывающее меню станка (на вкладке Технология).

images/download/attachments/147758395/image2025-9-5_12-40-15.png
