Область применения:

Функция проверки столкновений в фоновом моделировании автоматически верифицирует траектории инструмента на наличие физических помех со станком и оснасткой, не прерывая рабочий процесс пользователя. После завершения расчёта траектории во вкладке Технология отображается не только рассчитанная траектория инструмента, но и модель заготовки после обработки. Дополнительно система выдаёт оповещения о выявленных зарезах или проблемах с компонентами станка. Данная функциональность особенно полезна для простых проектов либо для сценариев, где отсутствуют операции финишной обработки с малым шагом подачи. Благодаря этому пользователь может продолжать проектирование технологического процесса непосредственно во вкладке Технология, не запуская отдельную симуляцию обработки, и сразу оценивать итоговый результат. Вместе с тем расчёт результатов фоновой симуляции требует значительных вычислительных ресурсов и времени, задействуя существенную часть мощности центрального процессора (CPU) и объёма оперативной памяти (RAM). Это приводит к заметному увеличению времени симуляции результатов обработки и контроля траектории в случаях, когда необходимо пересчитать большое количество зависимых операций, много переустановов детали либо провести финишную обработку с очень малым шагом подачи.

У вас есть возможность отключить все расчёты фонового моделирования. В этом случае CAM‑система сгенерирует траекторию инструмента исключительно на основе 3D‑модели. Проверить результаты обработки затем можно на более позднем этапе во вкладке Симуляция. Однако в CAM‑системе предусмотрены отдельные автоматизированные операции, для выполнения которых необходимы результаты предыдущего этапа обработки. К таким операциям относятся:

• Черновая послойная;

• Черновая построчная;

• Выборка;

• Обработка отверстий;

• Все токарные операции.

Для этих операций CAM‑система автоматически активирует расчёт результатов предыдущего этапа обработки при генерации траекторий — даже если фоновая симуляция в остальных случаях отключена.

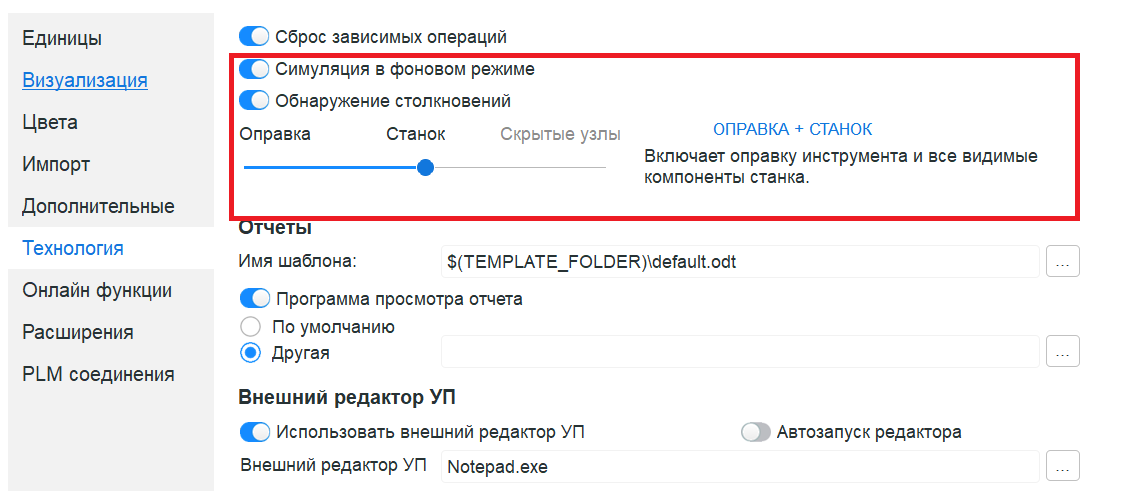

На вкладке Технология в настройках есть два переключателя, управляющих фоновым моделированием.

1. Симуляция в фоновом режиме необходима для расчёта промежуточной заготовки. Она также покажет, выполняется ли обработка заготовки на подачах, не предназначенных для резания; однако она не обнаружит столкновений с оправкой, оснасткой или элементами станка. Для обнаружения ошибок требуется настройка соответствующих фильтров.

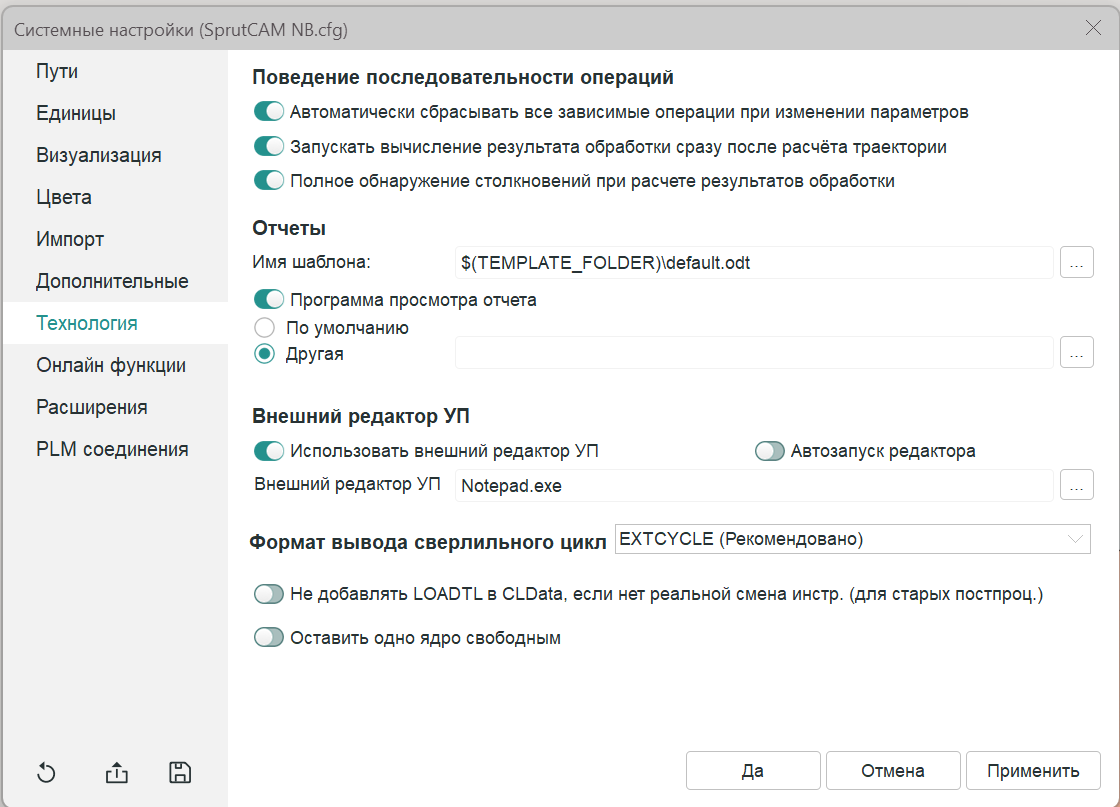

2. Для того, чтобы включить Обнаружение столкновений в фоновом режиме, необходимо активировать опцию Обнаружение столкновений в настройках системы. После включения этой опции становится доступен список критериев проверки. Пользователь может выбрать один из следующих режимов проверки на столкновения:

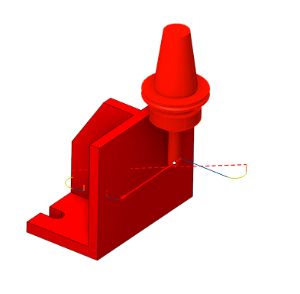

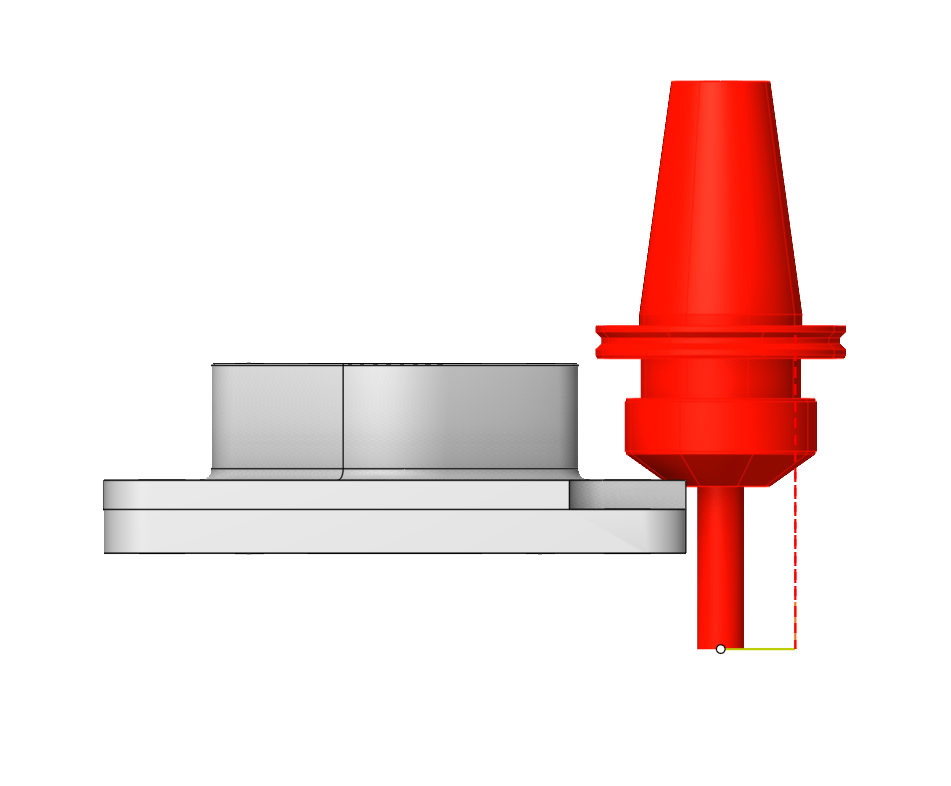

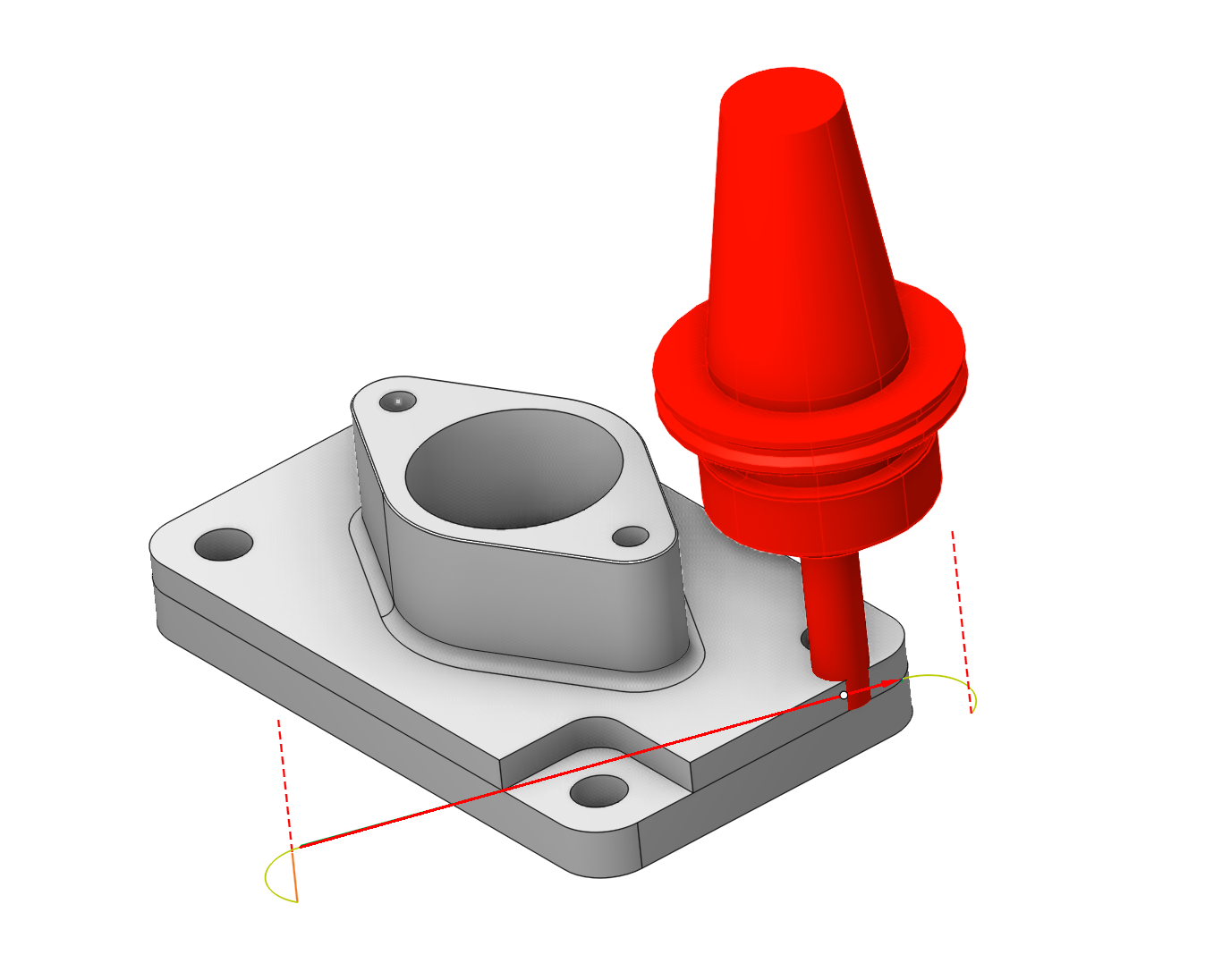

• Оправка — проверка столкновений только с оправкой инструмента. Самый быстрый расчет.

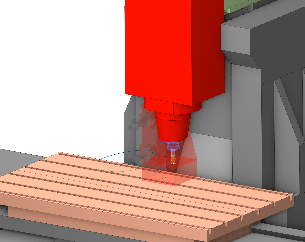

• Станок (Оправка + Станок) — учитываются оправка инструмента и все видимые компоненты станка.

• Скрытые узлы (Оправка + Станок + Скрытые узлы) — полная проверка: включает оправку инструмента, станок и скрытые узлы станка, заданные пользователем по умолчанию.

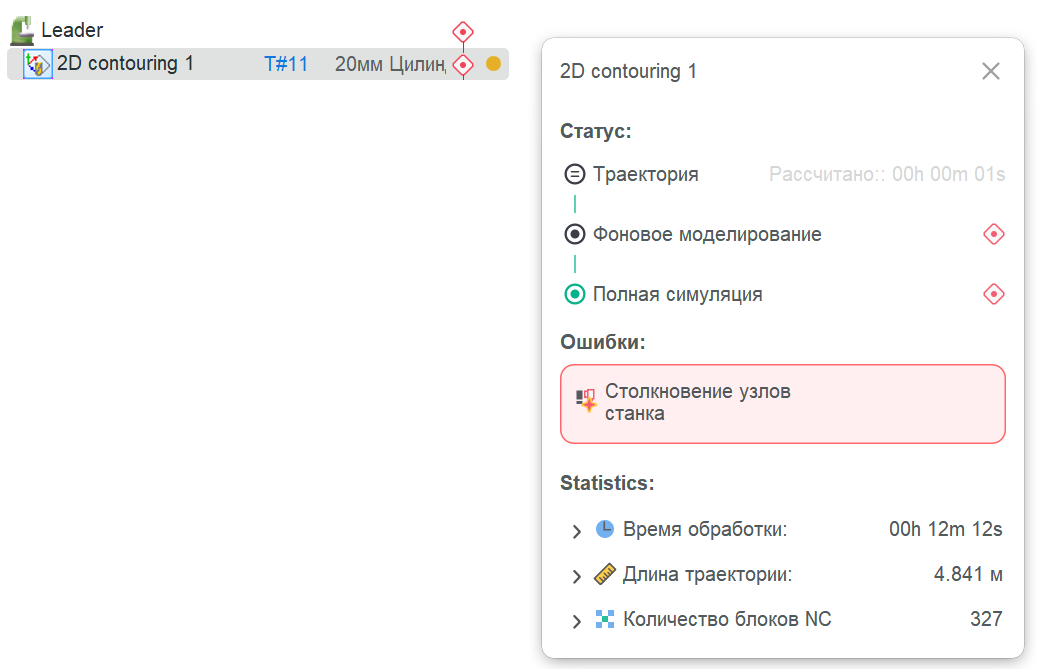

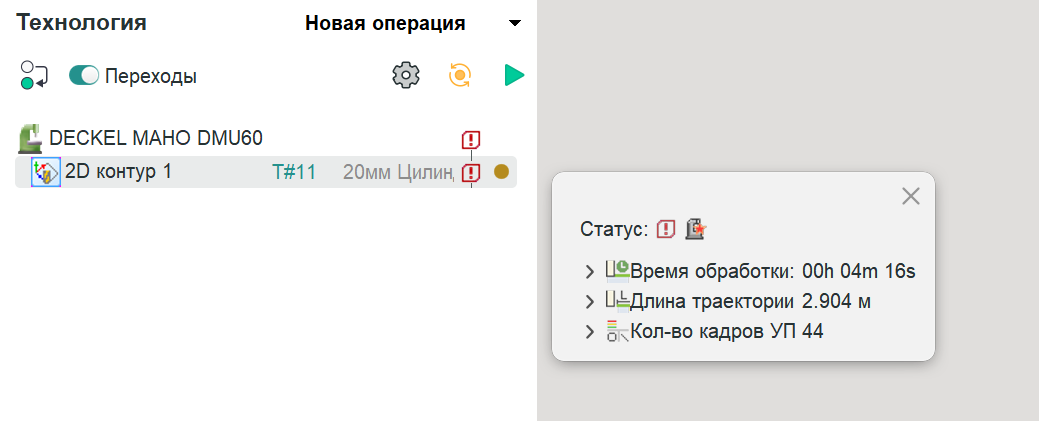

Чем больше элементов включено для проверки, тем дольше будет выполняться расчёт операции. После завершения проверки пользователю предоставляется статус каждой операции. Узнать больше

В дополнение к режиму фоновое моделирование предусмотрена возможность выполнения пошаговой симуляции во вкладке Симуляция. Основные принципы взаимодействия между режимами фоновой и пошаговой симуляции подробно описаны в отдельном разделе документации. Узнать больше
