Главное окно
Область применения:
Содержание элементов главного окна зависит от выбранного 2D- или 3D-режима работы.

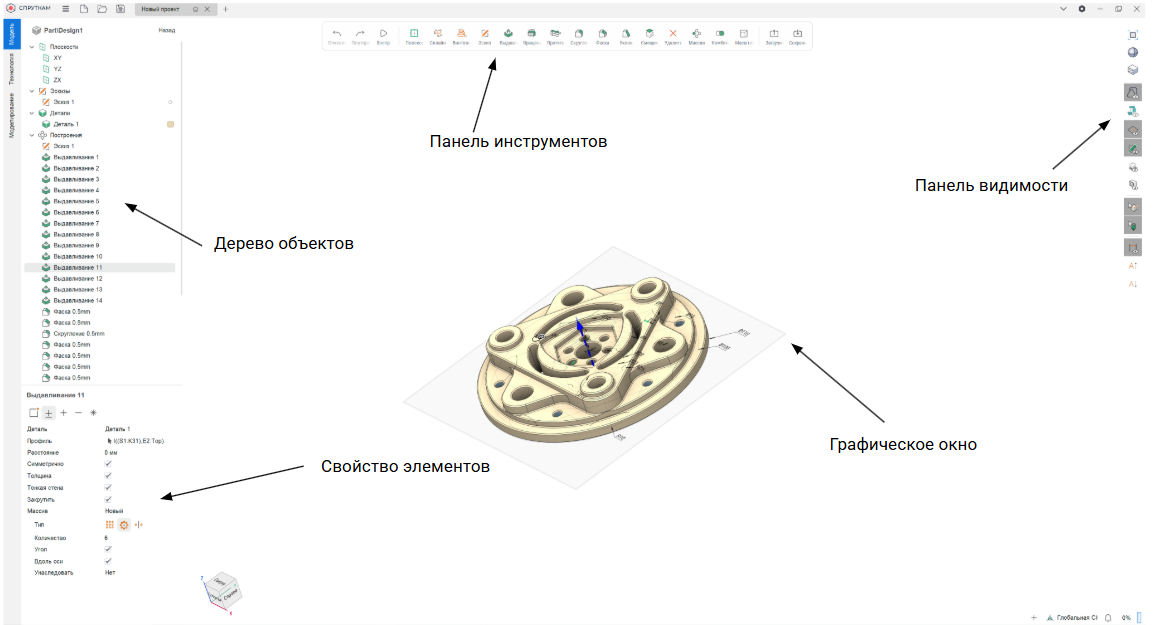

Главное окно состоит из дерева объектов, панели инструментов, свойств элементов и панели видимости.
Дерево объектов.
Дерево объектов отображает хронологическую последовательность операций, выполненных для создания 3D-модели. Важно отметить, что дерево объектов строго последовательное. Поэтому невозможно создать два непересекающихся выдавливания в рамках одного тела — система потребует создать новое тело.
Дерево состоит из трёх базовых плоскостей, эскизов, тел и операций.
Эскизы. Определяет чертёж в дереве построения.
Плоскости создаются с помощью контекстного меню (при нажатии правой или левой кнопки мыши на поверхности или плоскости). Его содержимое меняется в зависимости от выбранного элемента.
Затем необходимо нажать на кнопку Эскиз.
Методы определения плоскости описаны в другой главе. Узнать больше
Рядом с каждым эскизом в дереве построения находится переключатель видимости, который позволяет показывать или скрывать эскиз в 3D-режиме.

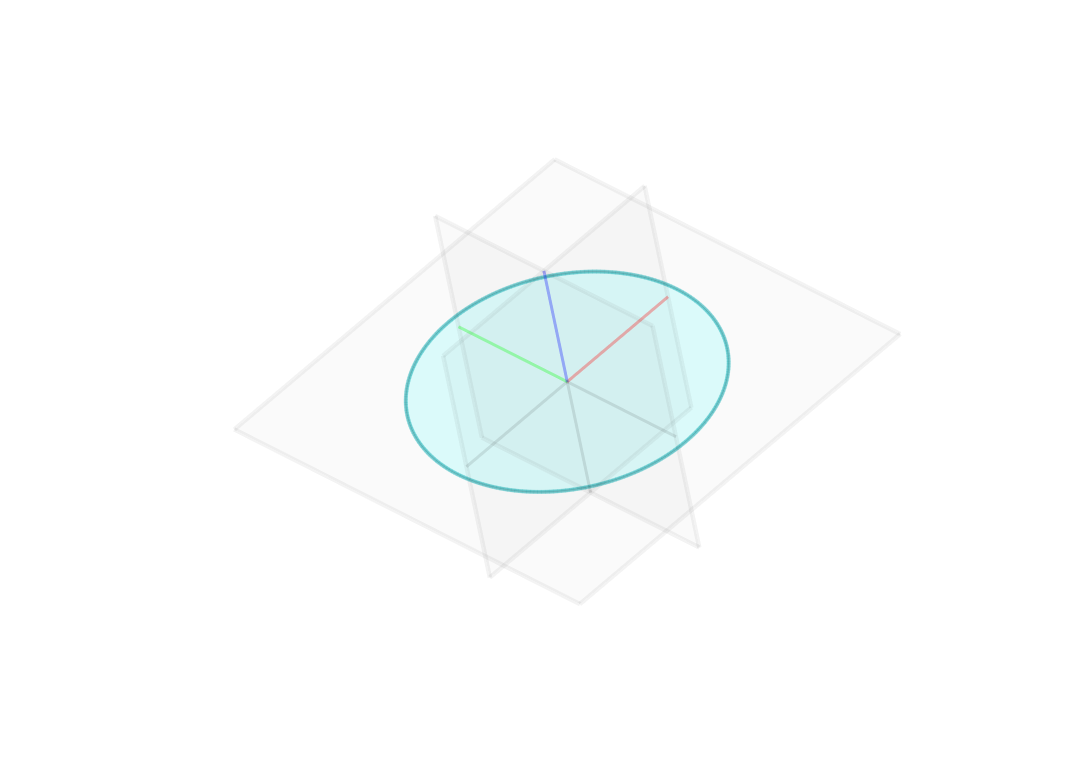

Если контур является замкнутым, система выделяет его, сигнализируя о том, что можно выполнить булеву операцию.
Если контур не выделяется для выдавливания, проверьте:
видимость эскиза в дереве построения
замкнутость контура
Кривые. Они представляют собой пространственные кривые (спираль, сплайн). Узнать больше

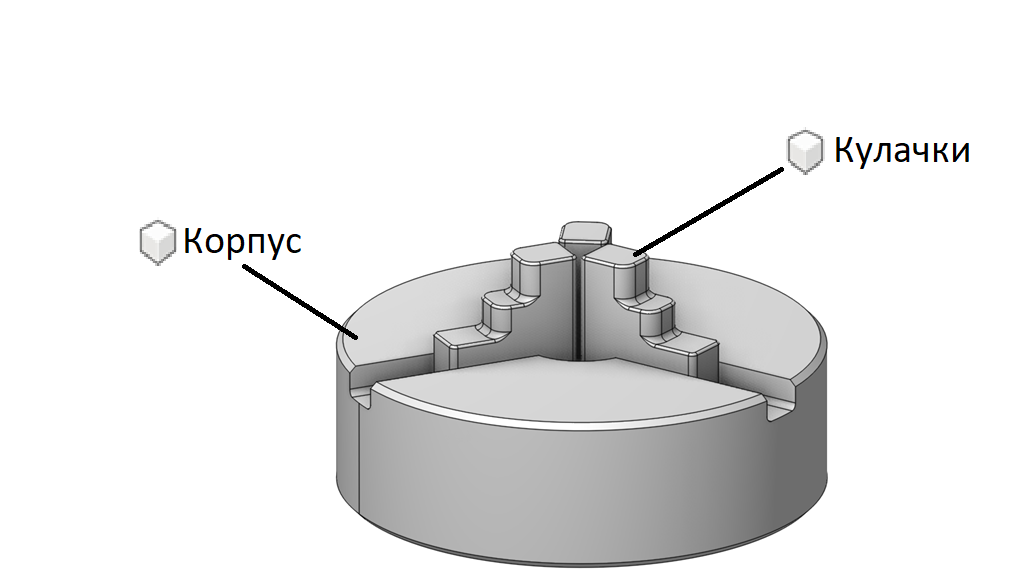

Детали. Конструкция может состоять из нескольких деталей (по умолчанию — одна). Это позволяет создавать сборки из отдельных деталей. Это необходимо для создания сборок (например, трёхкулачковый патрон состоит из кулачков и корпуса). Узнать больше

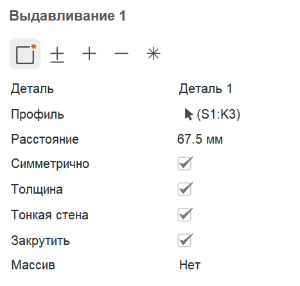

Кнопка Создать деталь расположена на панели Свойства элемента при выполнении команды Выдавливание.

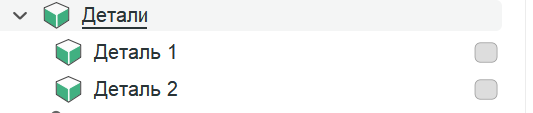

Чтобы в дереве появились две детали, нужно создать как минимум два эскиза и выполнить операцию Выдавливания для каждого из них.

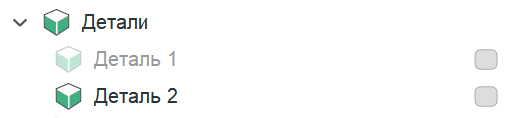

Видимость детали управляется с помощью щелчка по её значку (иконке) в дереве построения.

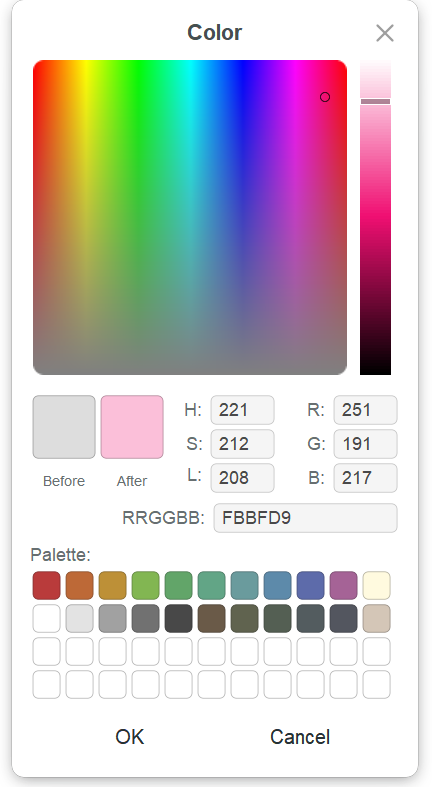

Вы также можете изменить цвет модели.
Построения. Содержит различные элементы (эскизы, операции выдавливания и другие).
Панель инструментов.
Это панель инструментов для 2D (Узнать больше) или 3D (Узнать больше) режима. Содержимое панели инструментов меняется в зависимости от выбранного режима.
Свойство элементов.
Эта панель позволяет изменять свойства элементов.
Панель видимости.
Эта панель позволяет управлять видимостью различных элементов (таких как станок, плоскости, эскизы и другие).
Графическое окно.
Это главное окно, в котором отображается чертёж, модель или сборка.
