Операция 3D смещения
Область применения:

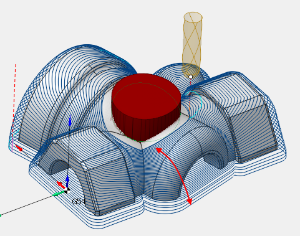

Траектория операции 3D смещения начинается с кривых, лежащих на детали, и строится путем последовательно смещения этих кривых вовнутрь на расстояние шага обработки до тех пор, пока кривые не схлопнутся. Таким образом, траектория напоминает эквидистантную выборку за исключением того, что смещение строится не на плоскости, а в 3D пространстве на поверхности детали. В результате, операция позволяет получать постоянную высоту гребешка в независимости от наклона поверхностей обработки. Операция хорошо подходит для получистовой и чистовой обработки сложных деталей с минимальным количеством холостых перемещений, при соблюдении попутного или встречного типа фрезерования.
Рабочее задание:
Обрабатываемые поверхности. Поверхности, для обработки которых строится траектория. Начальные кривые определяются как кривые контакта инструмента с заданными поверхностями.
Кривая наклона.
Кривая, к которой направлен вектор оси инструмента при задании ориентации инструмента
Через кривую
.
Рабочая зона. Определяет области детали, ограниченные 2D геометрией, внутри которых должны быть сформированы рабочие проходы. Узнать больше.
Зона ограничений. Задаются области детали, которые не должны быть обработаны на текущей операции. В зависимости от выбранного вами параметра, траектория может быть ограничена или обрезана Узнать больше.
Свойства. Отображает свойства выбранного элемента. Можно дополнительно добавить припуск. Можно вызвать меню Свойства двойным щелчком мыши на выбранном элементе.
Удалить. Удаляет выбранный элемент из списка.
Ограничения. Это позволяет вам ограничивать области, которые не должны быть обработаны. Узнать больше
Стратегия:
Стратегия:
Группа параметров, определяющих геометрические характеристики процесса обработки.
Начинать с. Параметры, определяющие построение начальных кривых траектории.
Дна. Траектория начинается на Нижнем уровне обработки.
Верха вертикальных поверхностей. Траектория начинается с кривых силуэта (набора ребер и кривых, ограничивающих Рабочее задание).
Шаг . Максимально допустимая ширина резания. Узнать больше.

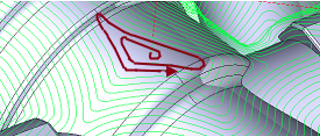

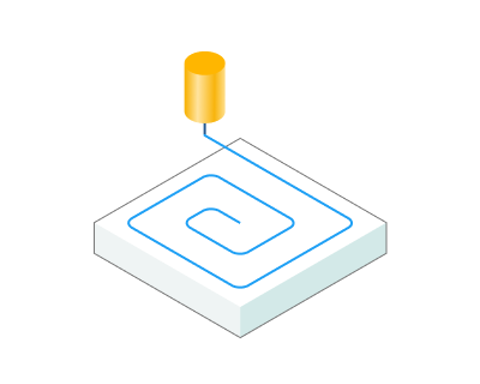

Спиральная обработка. При установке флага траектория формируется как непрерывная спираль с целью минимизации переходов.

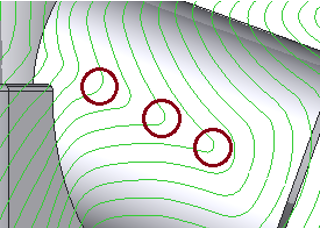

Сглаживать углы. При установке флага, острые углы в траектории сглаживаются.
Морф проходы. Установка флага изменяет стратегию формирования траектории, генерируя проходы с постоянным шагом. Также, при наличии необрабатываемых "островов" внутри обрабатываемых поверхностей, установка флага позволяет генерировать траектории с плавным переходом от контура "островов" к наружному контуру обрабатываемых поверхностей.
Тип фрезерования:
Позволяет пользователю контролировать необходимый тип фрезерования (попутное или встречное) в процессе расчета траектории.
Параметры, определяющие Тип фрезерования, такие же, как в Черновой послойной операции. Узнать больше.
Сортировка:
Управляет порядком прохождения проходов траектории инструмента при обработке поверхности.
Направление обработки. Управляет направлением движения инструмента по кривым траектории.

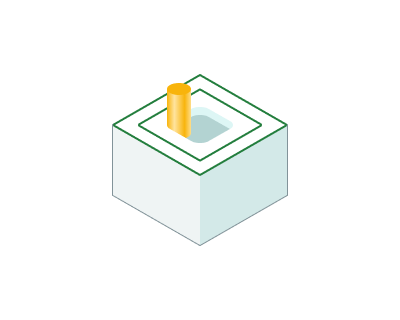

Изнутри наружу. Инструмент перемещается от центральных кривых траектории к наружным.

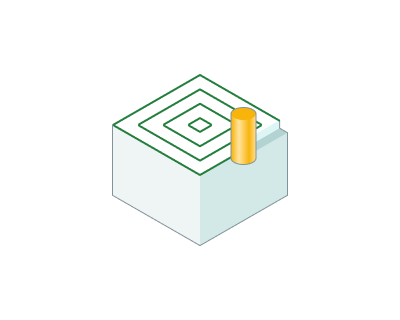

Снаружи вовнутрь. Инструмент перемещается от наружных кривых траектории к центральным.

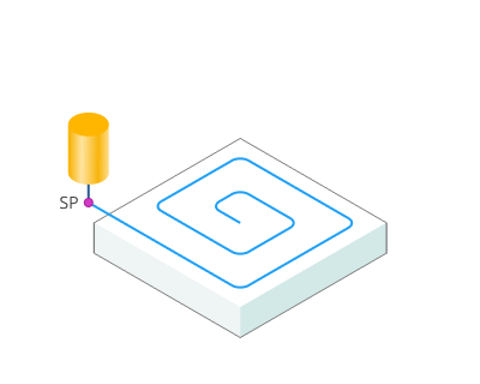

Начальная точка. Точка, определяющая начало погружения.
Уровни обработки:
Определяет диапазон обработки по оси инструмента. Узнать больше.
Нижний уровень определяется так же, как и в Черновой послойной операции. Узнать больше.

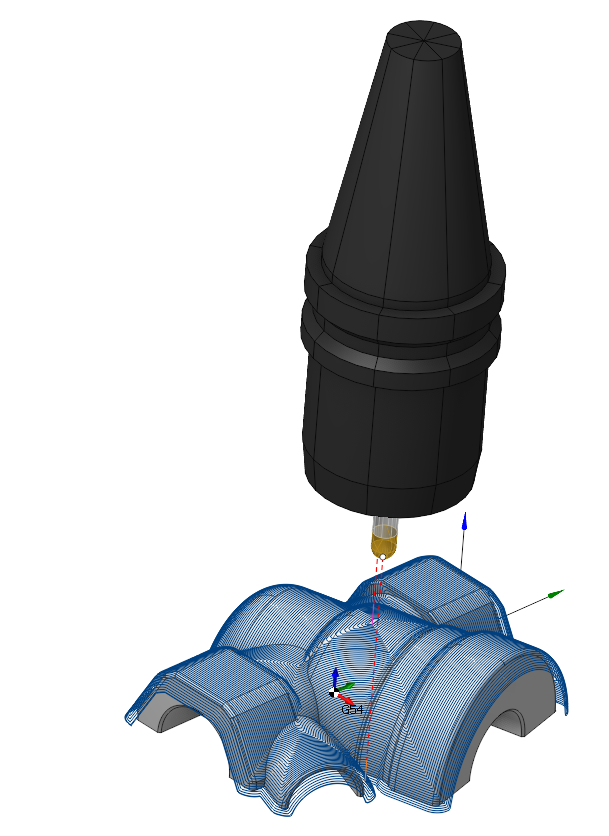

5-ти осевое преобразование:
Вы можете управлять положением инструмента при применении операции на пятикоординатном станке. Узнать больше.
Параметры Ориентации инструмента определяются так же, как в операции 5-ти осевая по поверхностям. Узнать больше.
Пределы углов поворота:
При установленном флаге и включенной опции 5-ти осевое преобразование задает предельные значения углов расположения инструмента относительно осей. Параметры, устанавливающие Пределы углов поворота такие же, как в операции 5-ти осевая по поверхностям. Узнать больше.
Обрезка.
Создает возможности для пропуска поверхностей, не предназначенных к обработке. Параметры Обрезки такие же, как в Черновой послойной операции. Узнать больше.
Переходы:
Во вкладке Переходы вы определяете параметры быстрых перемещений. Эти перемещения включают подвод инструмента из позиции смены инструмента, подвод к началу рабочего хода, отвод после последнего режущего хода, переходы между рабочими проходами и возврат в точку смены инструмента. Вы можете настроить последовательность движений по координатам, траекторию этих движений и величину перемещений.
Состоит из:
Подвод/отвод. Параметры, которые используются для создания подводов и отводов из/в позицию смены инструмента. Узнать больше.
Переходы. Определяет правила, регулирующие переходы «Захода/Выхода» и переходы между рабочими перемещениями. Узнать больше.
Подходы. Позволяет добавлять к рабочим ходам дополнительные подходы и отходы с использованием своей подачи. Узнать больше.
Безопасные перемещения. Эта группа параметров устанавливает вид Поверхности безопасности, а также расстояние до нее от заготовки. По этой поверхности производятся переходы между обрабатываемыми поверхностями или проходами инструмента, а также до нее выполняется первый этап подвода или отвода. Узнать больше.
Расширенные настройки переходов. Эта группа параметров определяет особенности построения траекторий переходов, в основном, пятикоординатных операций, с учетом оптимального движения по круговым координатам. Узнать больше.
Расстояния. Расстояния, используемые в правилах Переходов. Узнать больше.
Режимы обработки:
Используя данное диалоговое окно, пользователь может определить скорость вращения шпинделя; значение скорости быстрого перемещения и значения подачи для различных областей траектории инструмента. Скорость вращения шпинделя может быть определена как обороты в минуту, так и как скорость резания. Определяющее значение будет подчеркнуто. Второе значение будет пересчитано относительно определяющего значения с учетом диаметра инструмента. Узнать больше
Преобразования:
Набор параметров операции, позволяющих выполнить преобразования координат для рассчитанной в операции траектории инструмента. Узнать больше
Деталь:
Деталь – набор геометрических элементов, определяющий зону пространства, которая контролируется на предмет недопущения зарезов. Узнать больше
Заготовка:
Модель заготовки операции определяет тот объем, который занимает обрабатываемый материал Узнать больше
Оснастка:
Как оснастка, обычно указываются крепежные приспособления, такие как патроны, захваты, зажимы и т. д., а также ограничительные области любого другого характера. Узнать больше
