Что нового в СПРУТКАМ 19
-
Добавлена опция “Оптимизация подачи в перекрестных отверстиях”.
В карте робота добавлена возможность вращение траектории вокруг локальных систем координат.
Добавлен новый параметр для управления 6-й осью - “Фиксированное направление угла опережения”.
Добавлен новый параметр для проверки державки - “Фиксированное направление наклона”.
Добавлена новая опция в графике осей - График объема удаленного материала.
Добавлена опция обнаружение столкновений станка при фоновом расчете результатов обработки
В CAM-системе реализована поддержка прямого редактирования списка игнорируемых столкновений.
Общие улучшения.
Интерфейс.
Добавлена Стартовая страница.
Стартовая страница включает ссылки на проекты, с которыми недавно выполнялась работа, библиотеку проектов, последние новости о системе. Узнать больше

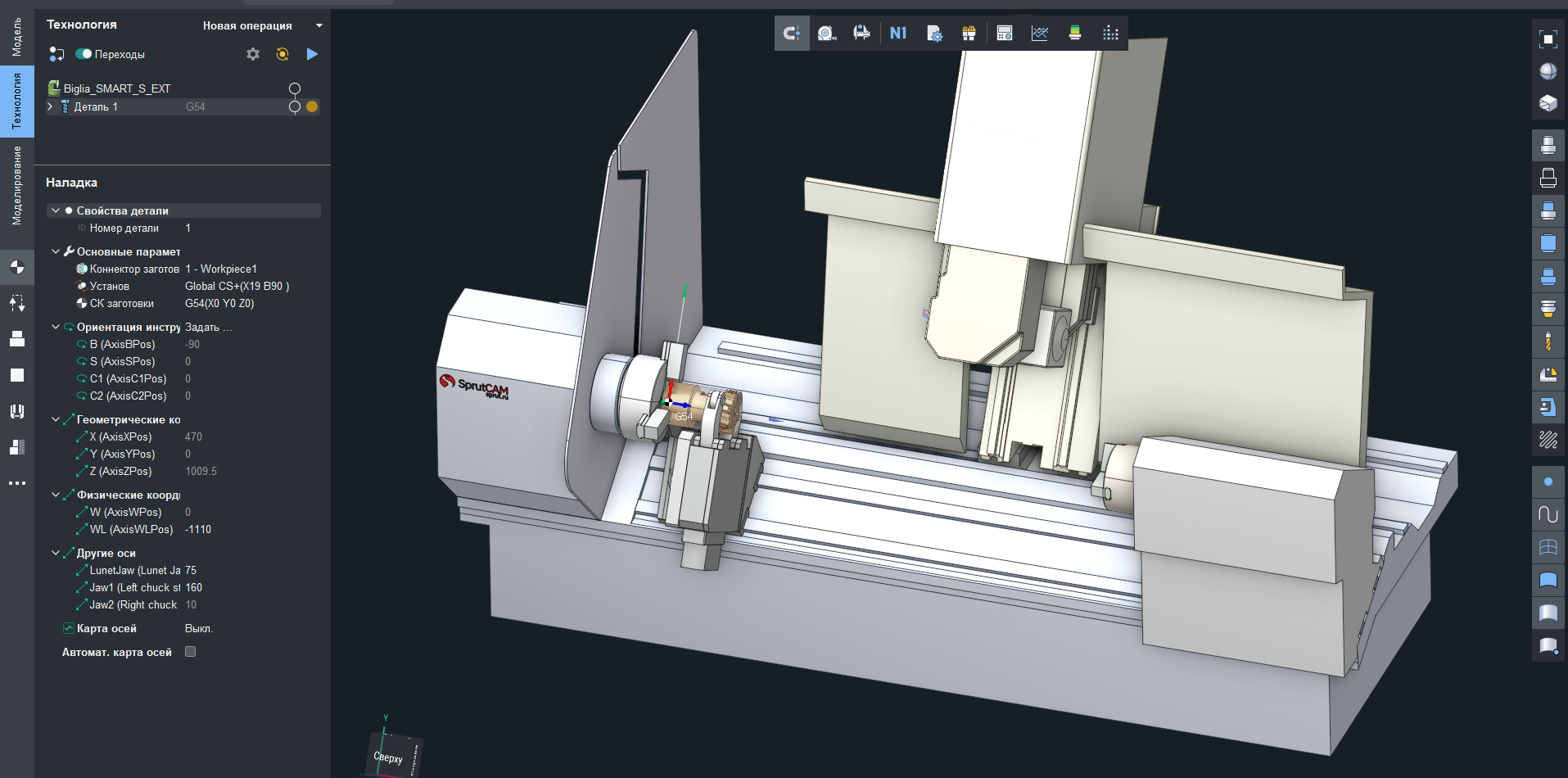

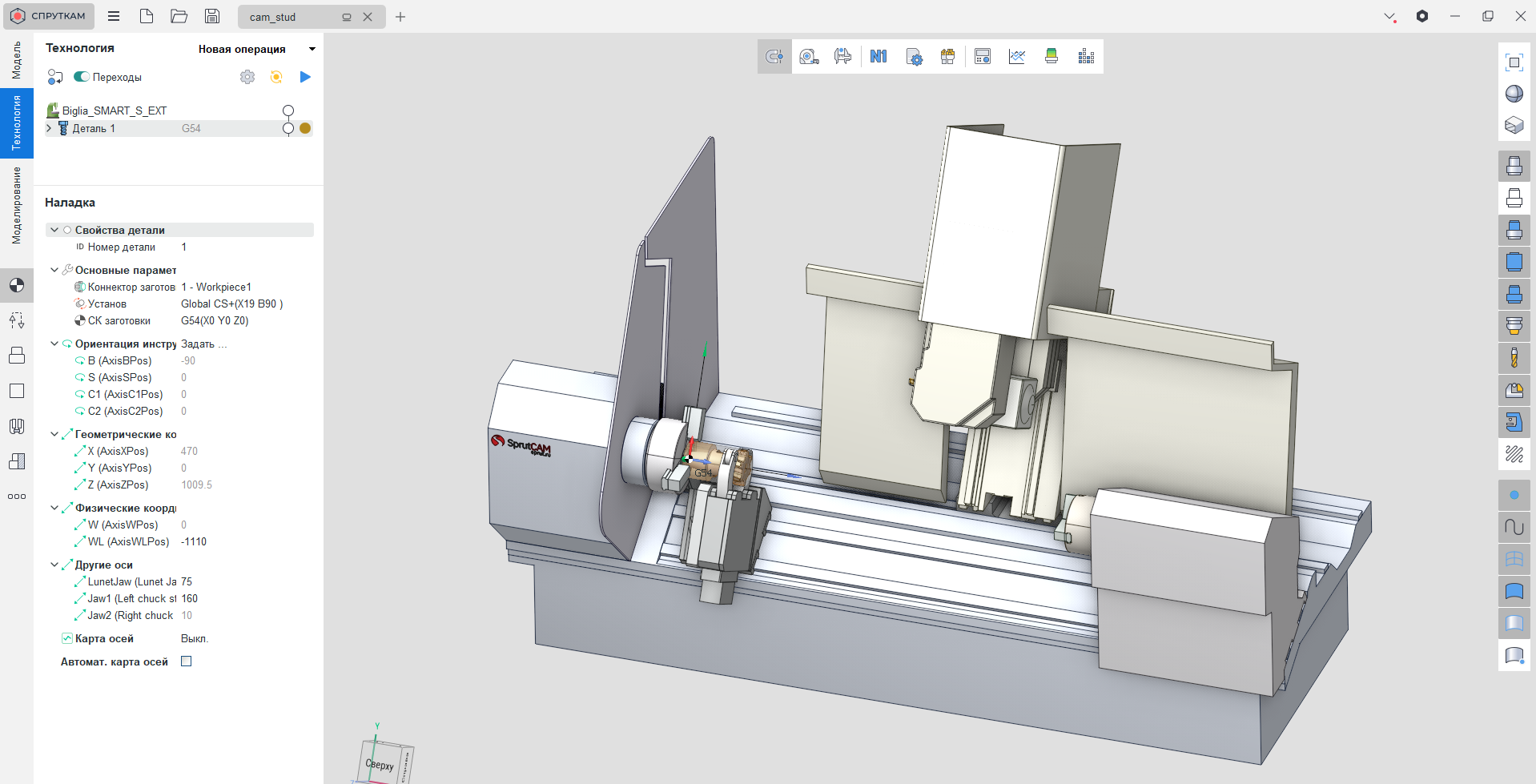

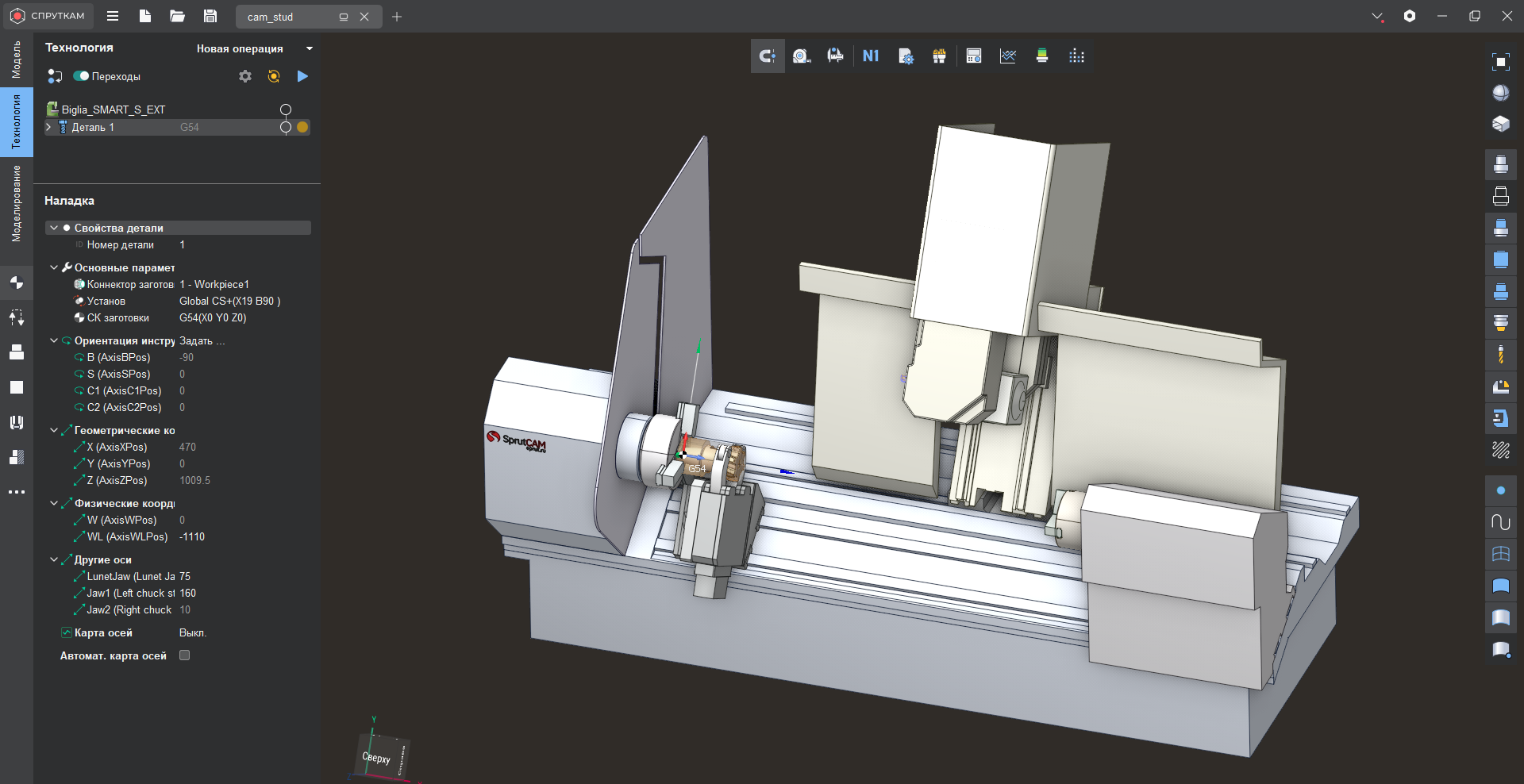

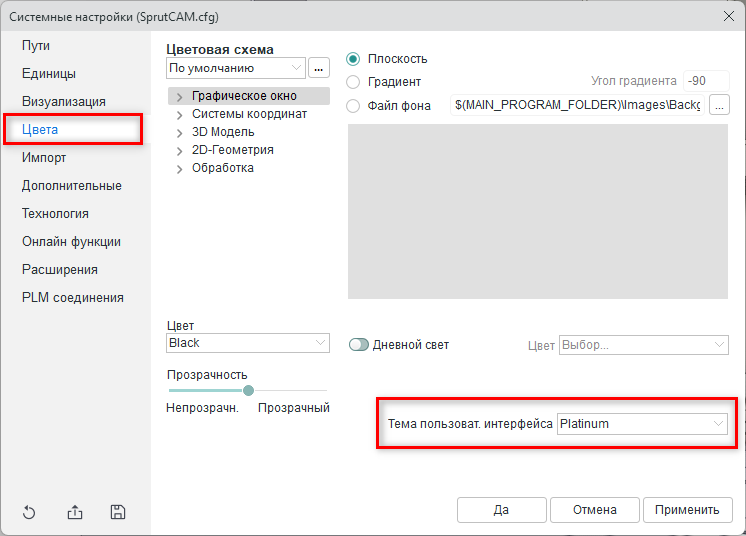

Добавлены Темы пользовательского интерфейса.
Доступны три темы:
Platinum - Gunmetal - Dark Charcoal.
Для изменения темы перейдите в Настройки - Цвета - Тема пользовательского интерфейса.
CAM система теперь запускается быстрее.
Разработчиками были предприняты улучшения с целью повышения производительности запуска. В результате главное окно системы открывается существенно быстрее.
Технологические обновления
Добавлена группа параметров “Контроль углов”.
Эта функция позволяет контролировать подачу в углах траектории инструмента. Теперь доступна для “Контурных”, “Аддитивных”, “Покрасочных” операций и других. Узнать больше.

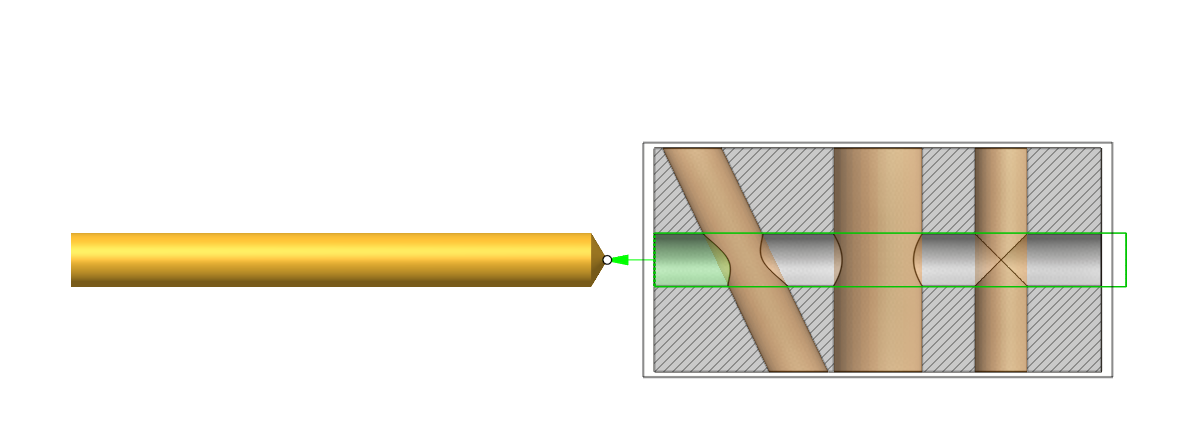

Добавлена опция “Оптимизация подачи в перекрестных отверстиях”.
Опция “Оптимизация подачи в перекрестных отверстиях” добавлена для операции сверления (работает только с форматом УП: развернутый). Узнать больше.
Эта технология также доступна в сверлении с распознаванием отверстий (FBM) (Узнать больше). Разработаны правила для операций сверления . Предусмотрена возможность добавления пользовательских правил для обработки.
Операция FBM фрезерование была значительно улучшена.

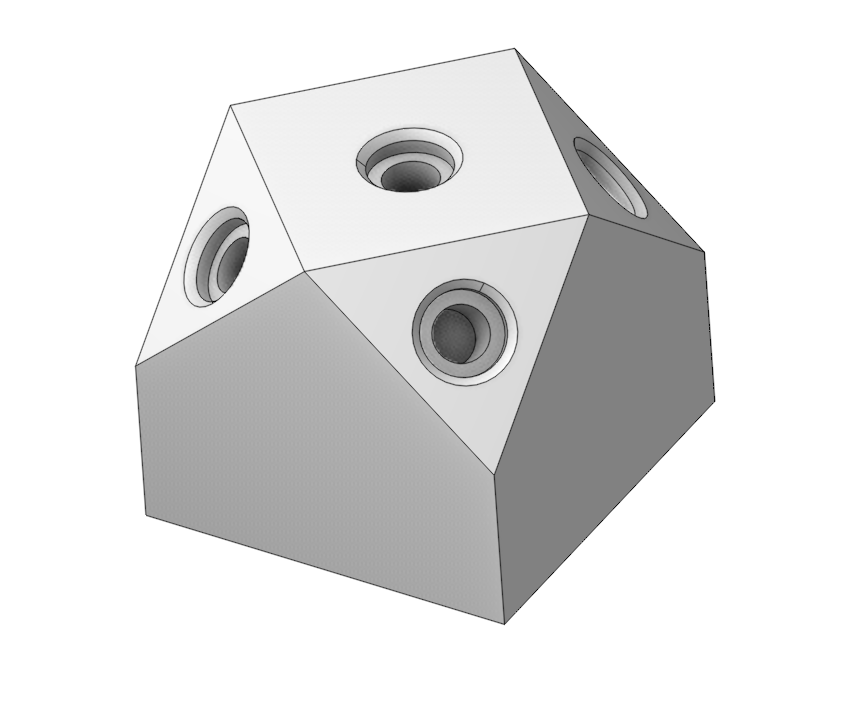

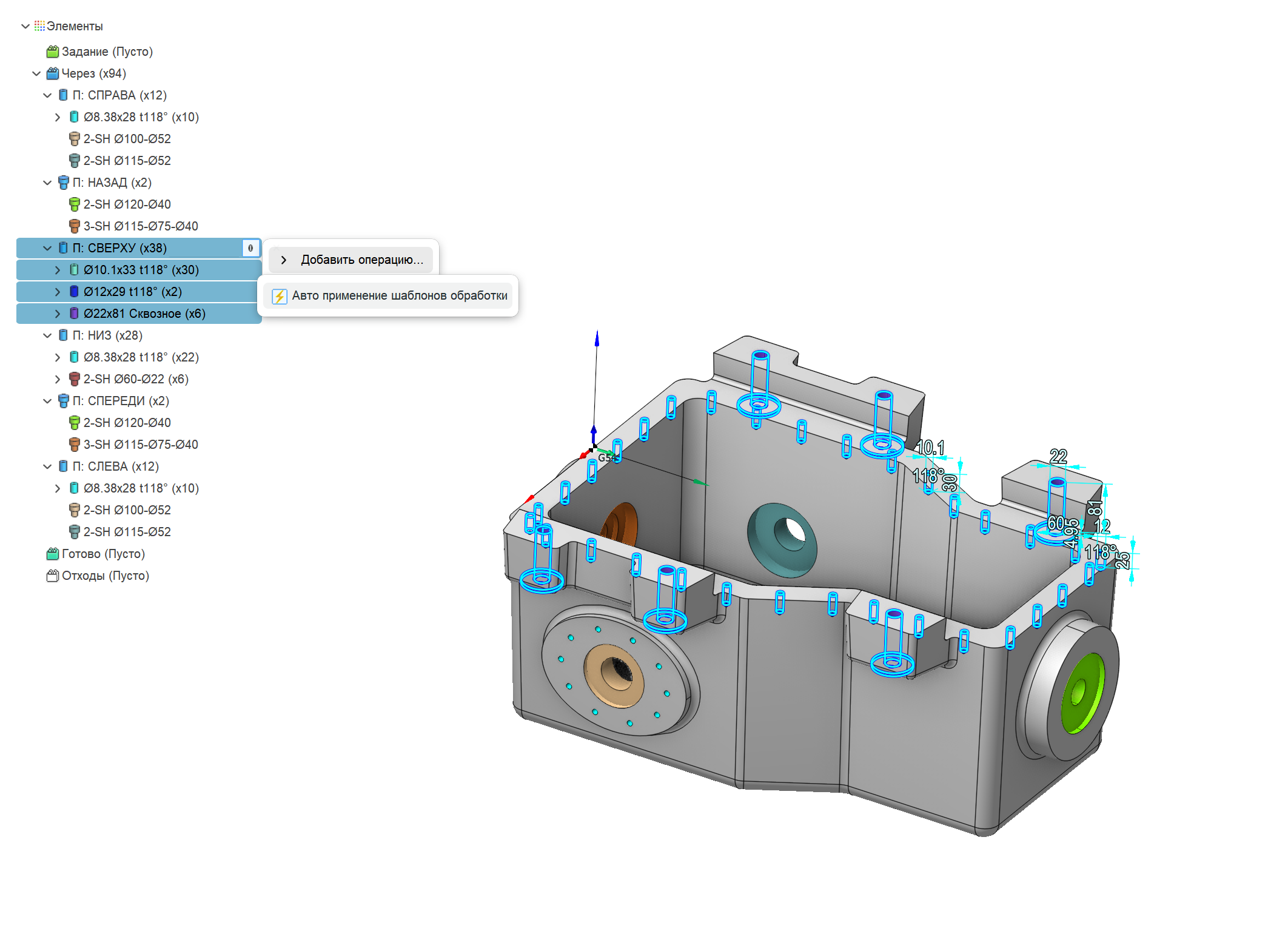

Добавлена возможность автоматического назначения правил обработки для группы отверстий на определенной плоскости (Авто применение шаблонов обработки ). Узнать больше
Операции фрезерования карманов и сверления ступенчатых отверстий были улучшены.

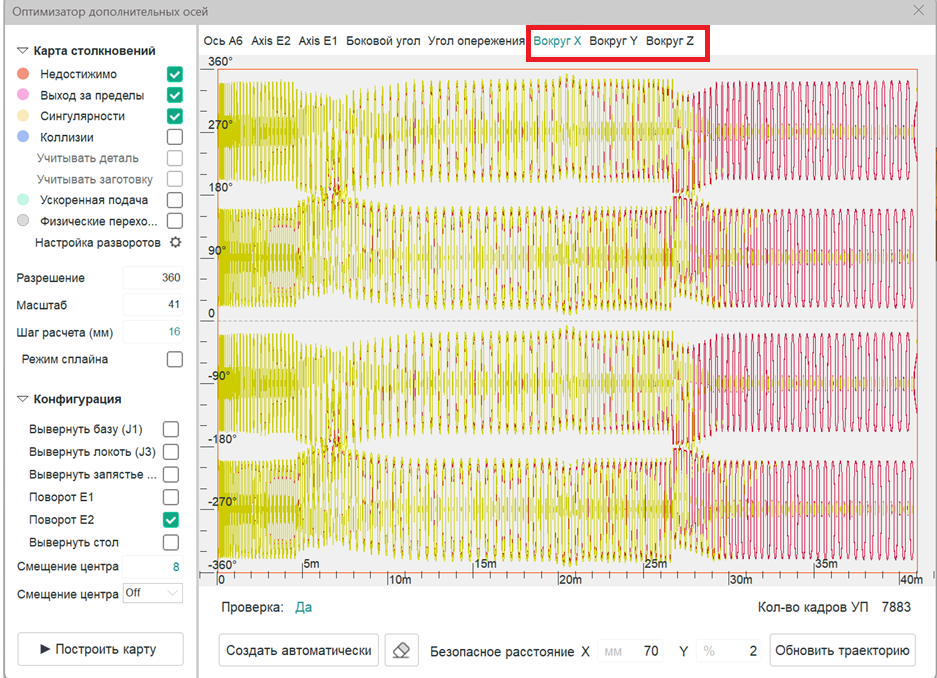

В карте робота добавлена возможность вращение траектории вокруг локальных систем координат.
Добавлена возможность вращения траектории вокруг системы координат пользователя (в карте вокруг X,Y,Z). Узнать больше

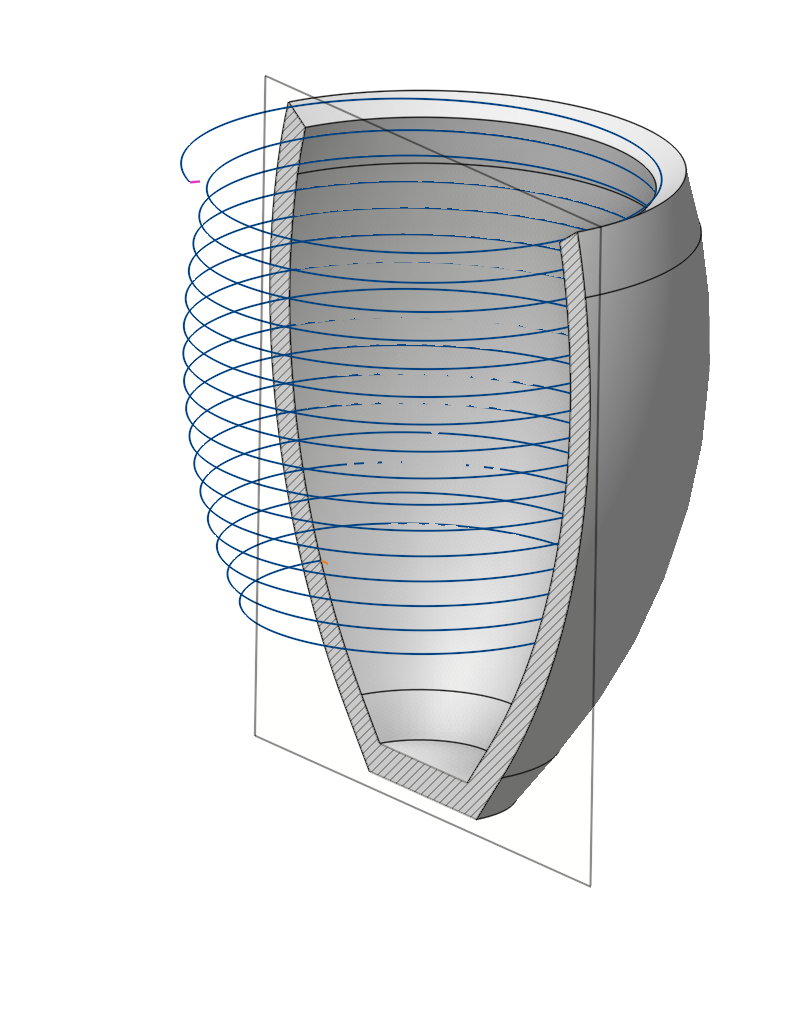

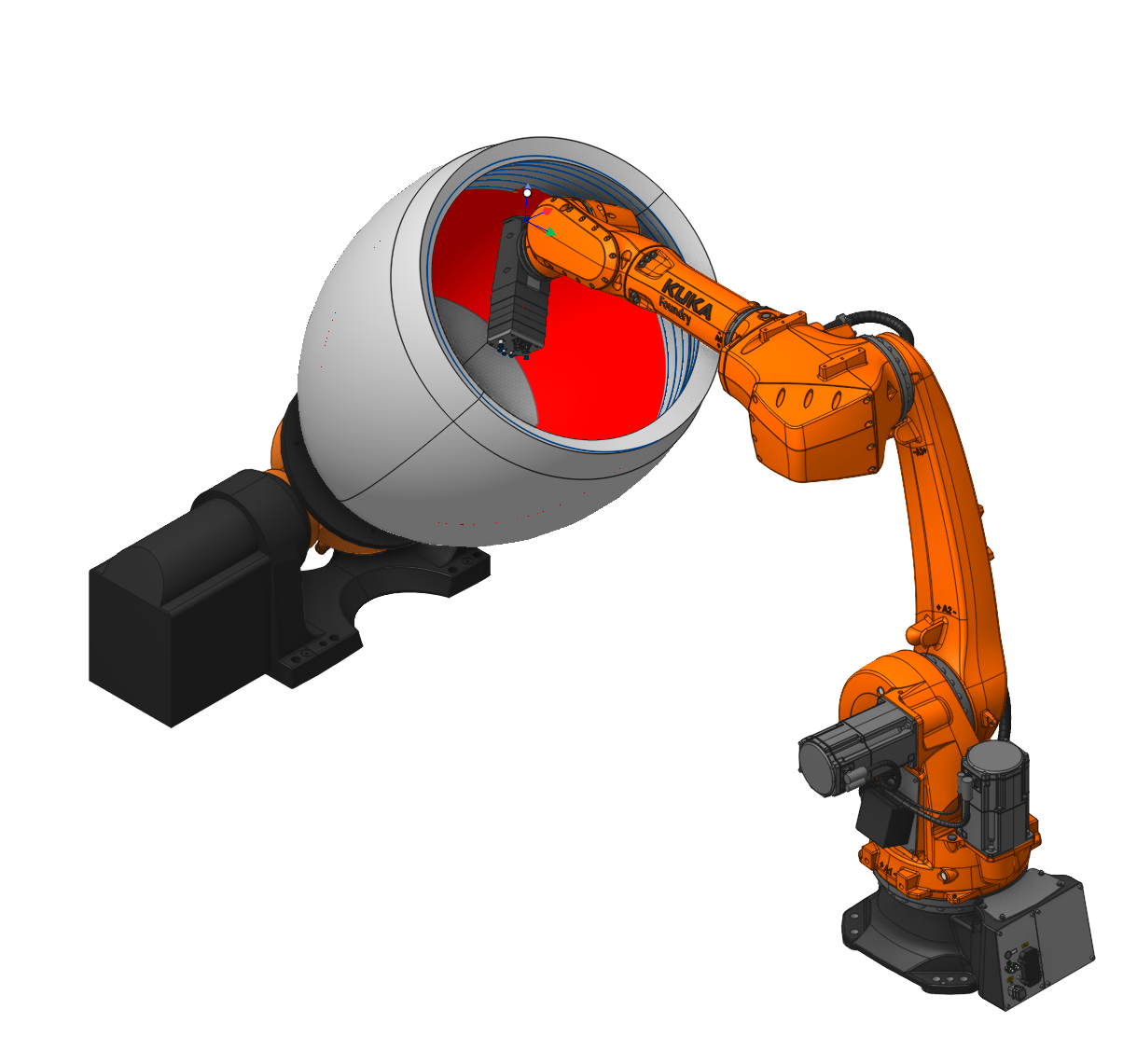

Добавлен новый параметр “Обработка изнутри”.
Этот параметр позволяет обрабатывать внутренние поверхности детали. Находится в разделе Рабочая зона. Узнать больше
Доступно в следующих операциях:
Ротационная обработка (Покраска ротационная)
Морфинг между двумя кривыми (Покраска морф)
6D Контур (Покраска по контуру)
5D По поверхностям (Покраска по поверхности)
Добавлен новый параметр для управления 6-й осью - “Фиксированное направление угла опережения”.
Он фиксирует движение инструмента под выбранным углом в карте (Угол наклона, Угол опережения) относительно выбранной глобальной системы координат.. Узнать больше
Добавлен новый параметр для проверки державки - “Фиксированное направление наклона”.
Работает аналогично параметру “Фиксированное направление угла опережения”. Отличается тем, что угол наклона и угол опережения регулируются зазорами, указанными в параметрах проверки державки. Узнать больше

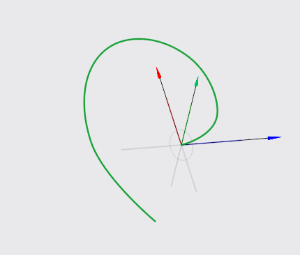

Улучшения во взаимодействии с 5D-кривыми.
Добавлено вращение вектора по двум осям и улучшена функциональность множественного выбора. Узнать больше

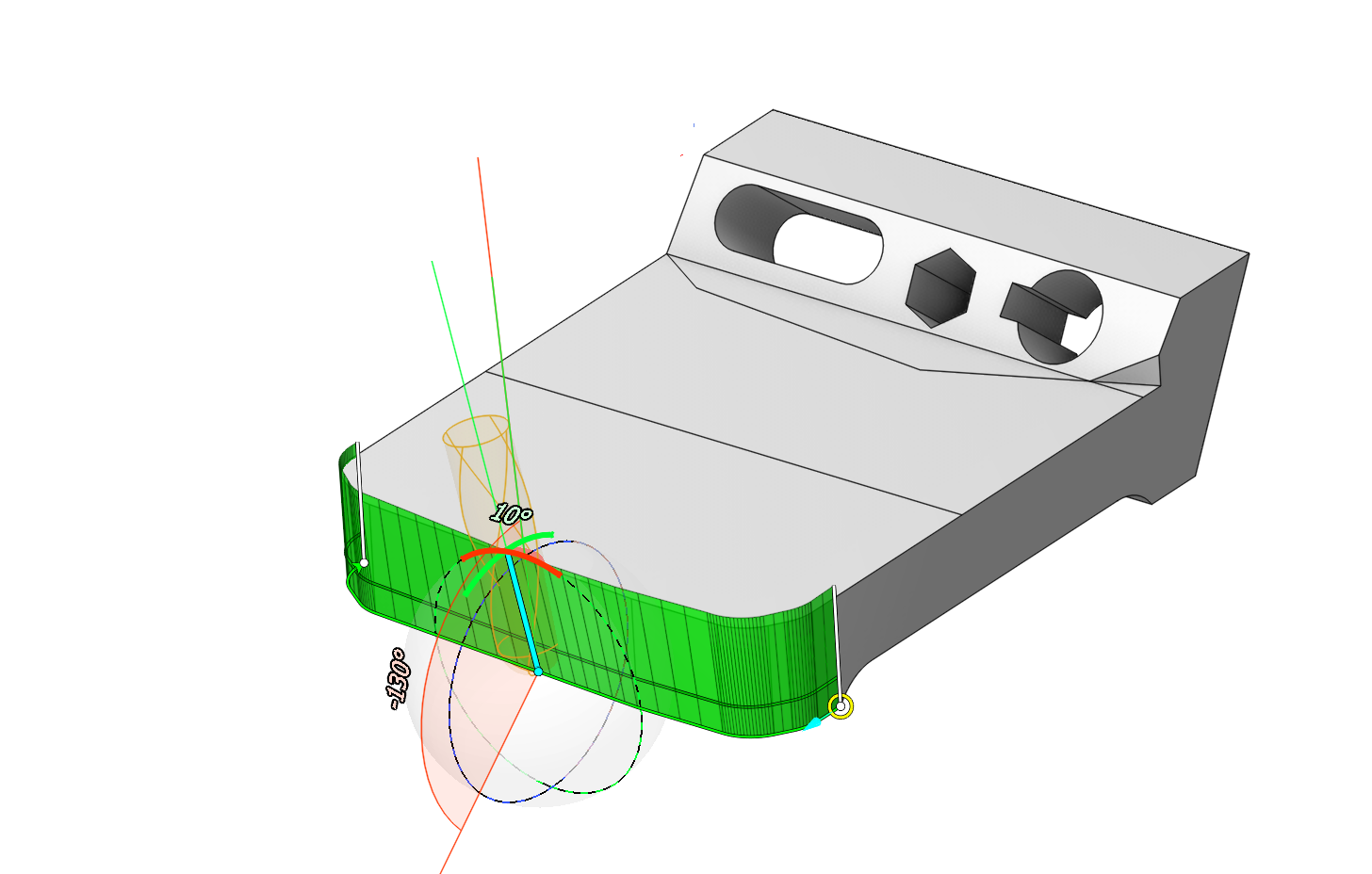

Добавлены интерактивные элементы.
В операциях 5D по поверхностям, Морфинг между двумя кривыми, 6D контур и 3D смещение добавлены интерактивные элементы для параметров Поворотная ось, Боковой угол и Конечный боковой угол.

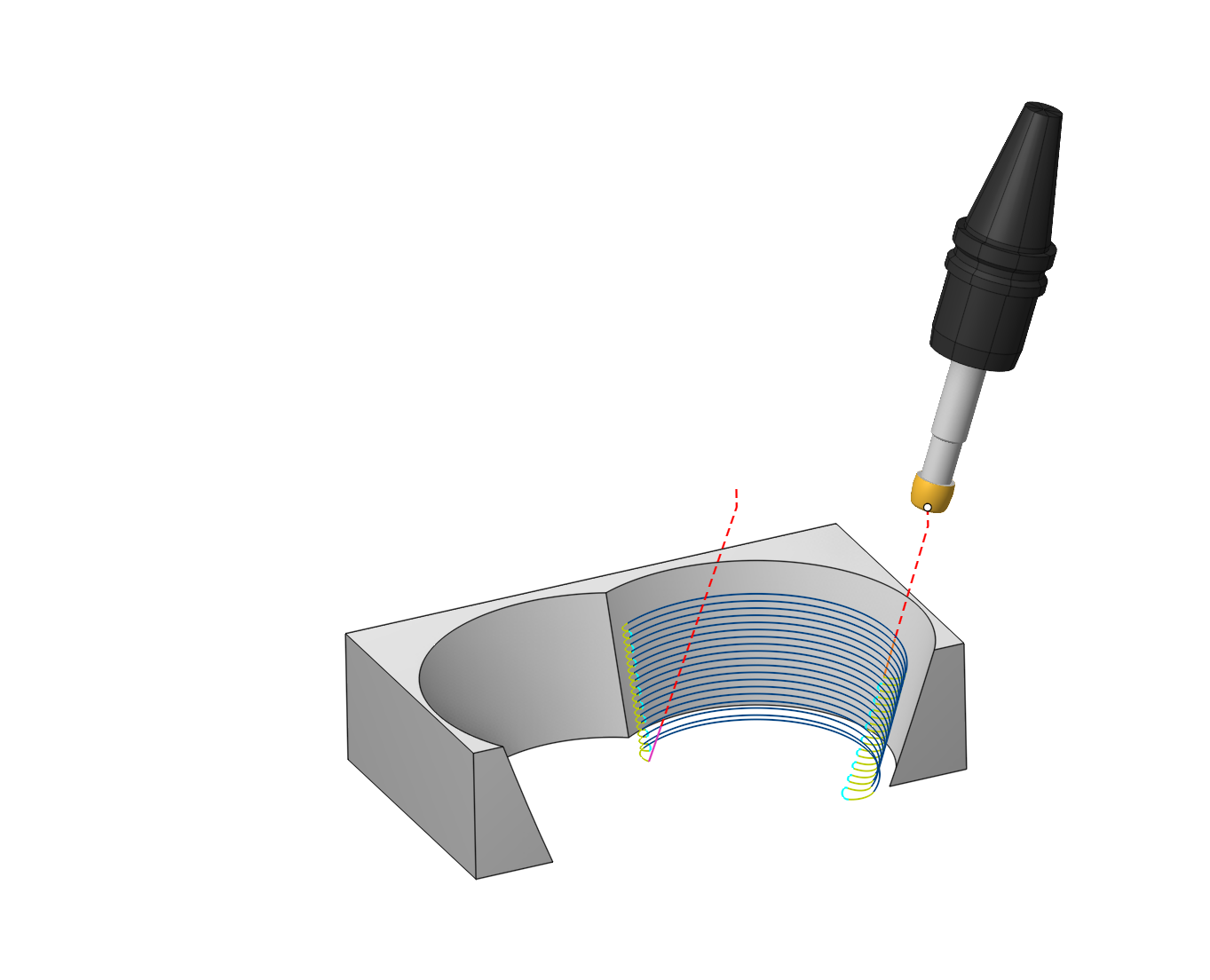

Улучшение в операции 5D Стенки.
Работа с Бочкообразными фрезами в операциях 5D Стенки была оптимизирована.
Операция 5D Стенки теперь поддерживает бочкообразные фрезы, что расширяет ее функциональные возможности. Узнать больше

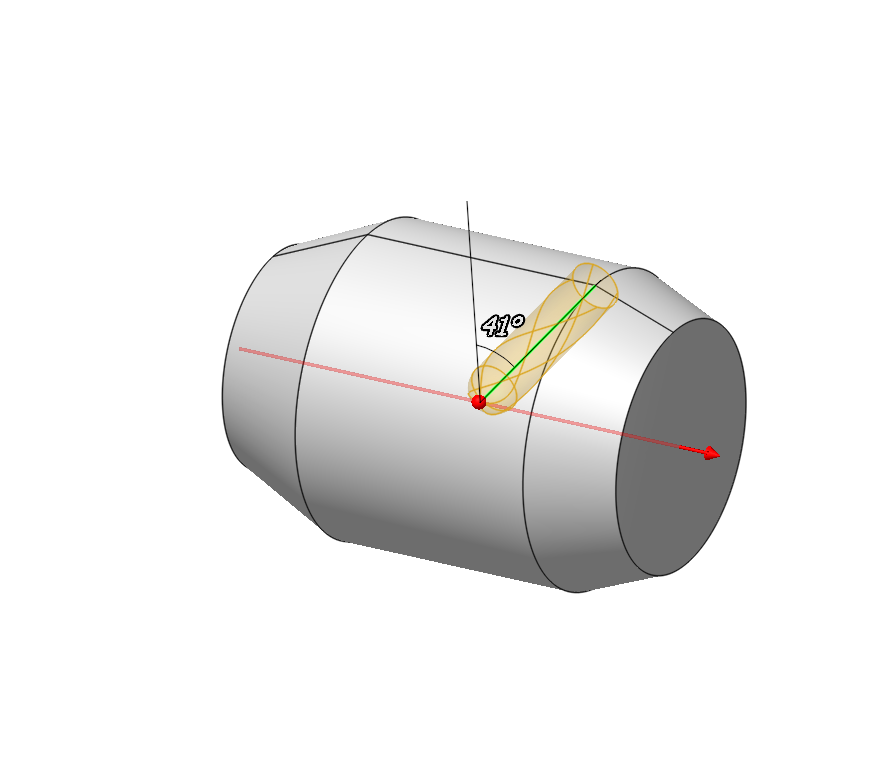

Точки контакта.
Функция точек контакта позволяет установить две точки контакта между инструментом и поверхностью. Каждый вертикальный проход постепенно изменяет наклон инструмента от начального параметра до конечного параметра. Узнать больше
Улучшения для операции 5D по поверхностям
Точки контакта.
В этой операции появилась возможность равномерно изменять точку контакта инструмента от начальной линии до конечной. Подходит для инструментов типа Бочкообразная фреза. Доступно для операций 5D по поверхностям (находится в группе Ориентация инструмента). Узнать больше

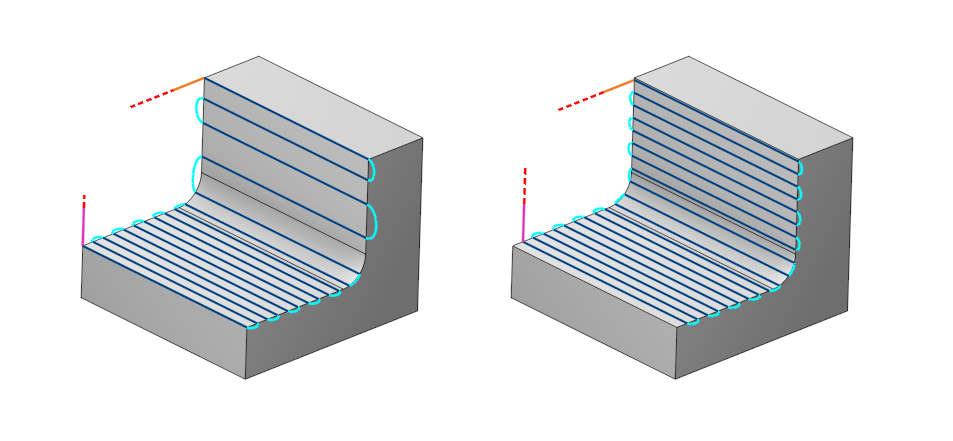

Адаптивный шаг
В операции 5D по поверхностям улучшен Адаптивный шаг для стратегии Параллельно кривой. Теперь, при включенном адаптивном шаге, проходы генерируются с равномерным шагом.

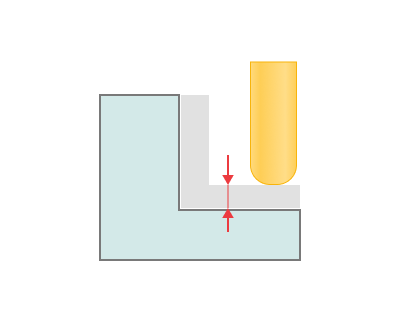

Радиальный/Осевой припуск
В операции 5D по поверхностям припуск разделен на осевой и радиальный.

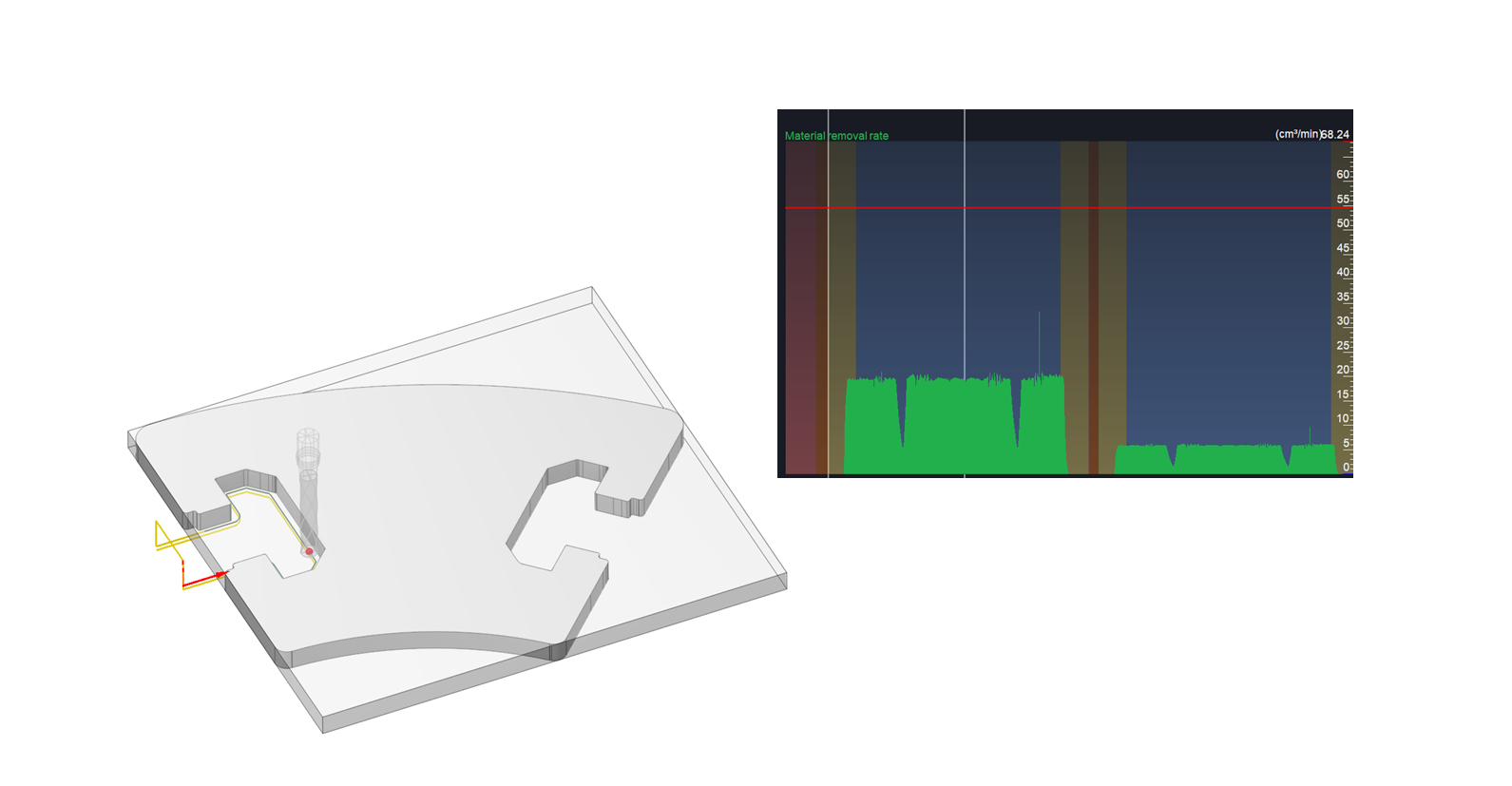

Добавлена новая опция в графике осей - График объема удаленного материала.
Анализируя график объема удаленного материала для различных настроек параметров обработки (например, разные скорости резания, подачи и глубины реза), можно определить оптимальные параметры, обеспечивающие максимальную скорость съема материала при сохранении требуемого качества детали.

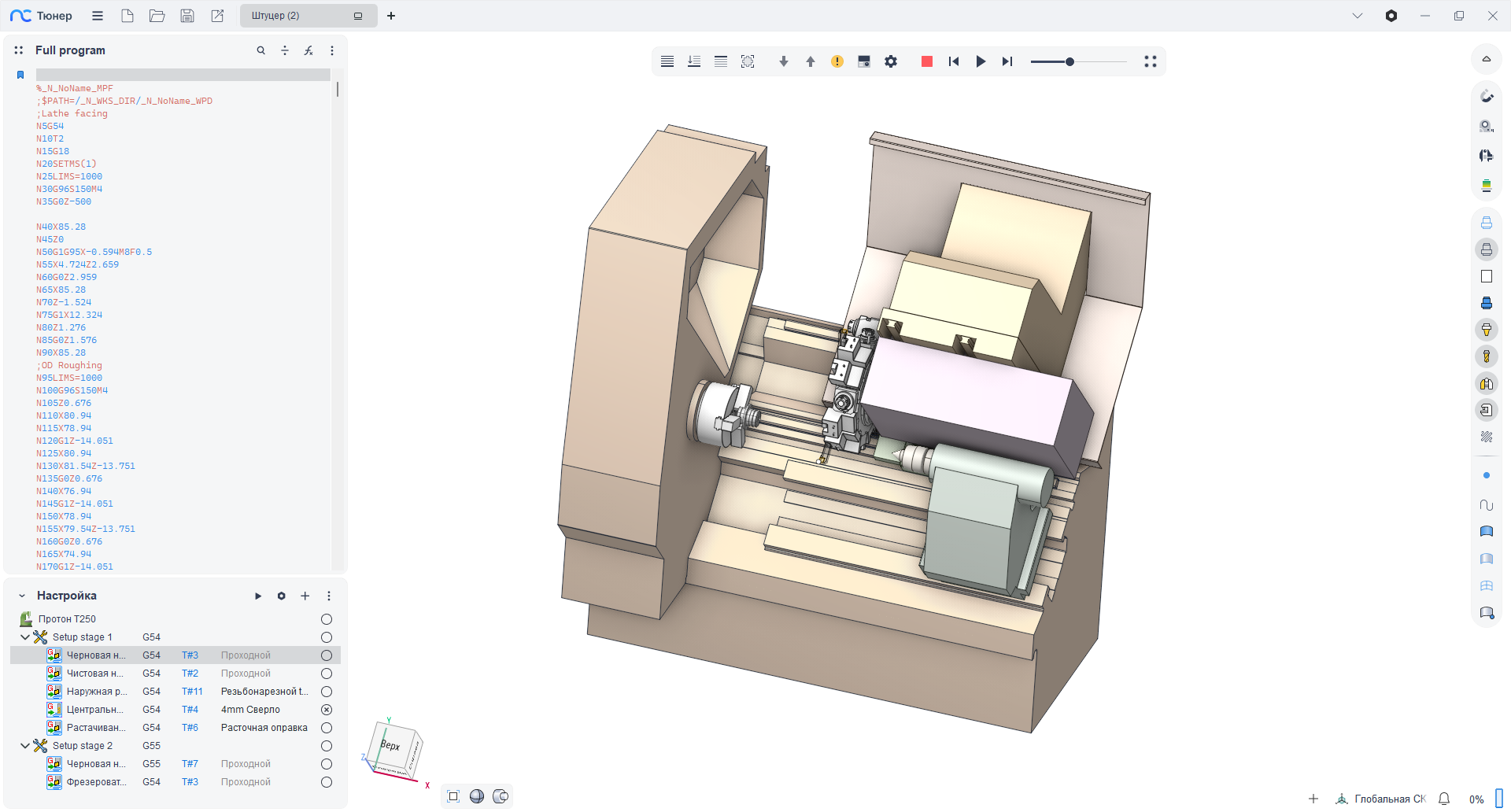

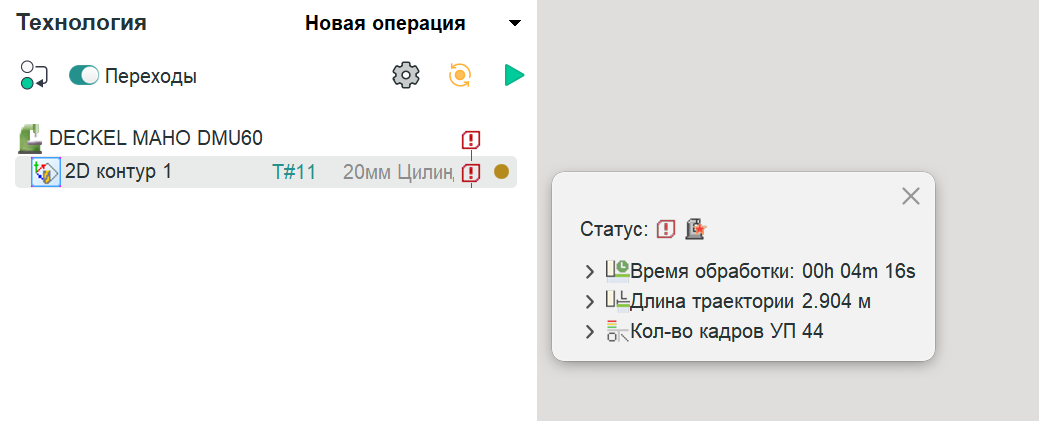

Добавлена опция обнаружение столкновений станка при фоновом расчете результатов обработки
Алгоритм фонового расчета результатов обработки переработан. Узнать больше
Результаты фонового расчета обработки позволяют просматривать их сразу после завершения:
Столкновение инструмента с моделью
Столкновение держателя с моделью
Столкновение станка с моделью
В CAM-системе реализована поддержка прямого редактирования списка игнорируемых столкновений.
Реализовано прямое редактирование раздела CDIgnoreList в схеме станка непосредственно из CAM-системы. Ранее для редактирования требовалось ручное внесение данных в блокноте или использование MachineMaker.

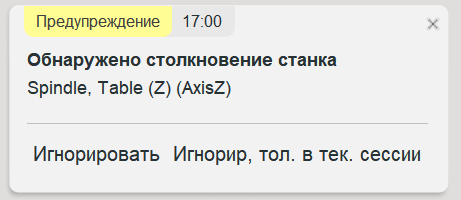

При возникновении столкновения во время симуляции появляется уведомление о столкновении узлов. В это уведомление добавлены кнопки “Игнорировать” и “Игнорировать только в текущей сессии”. Узнать больше
Обновление по работе с моделью

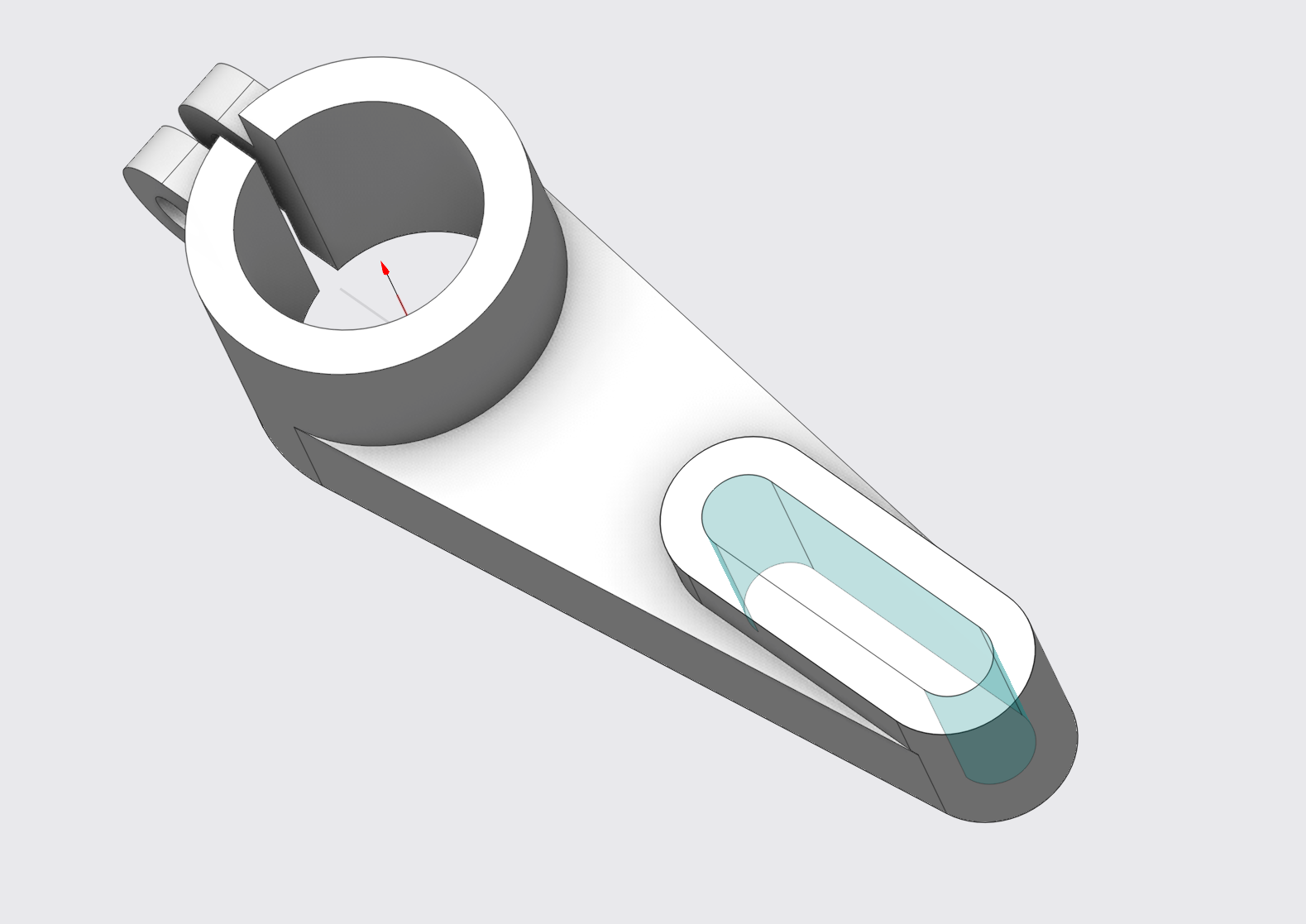

Добавлена опция продление поверхности.
Мы добавили опцию Продление поверхности в режиме Модель. Её можно использовать для всех операций. Узнать больше .
Точки рисования
Добавлена возможность отрисовки точек на геометрической модели. Эти точки можно использовать в некоторых случаях при дальнейшей настройке операций (например, при назначении рабочего задания, настройке параметров стратегии и т. д.).

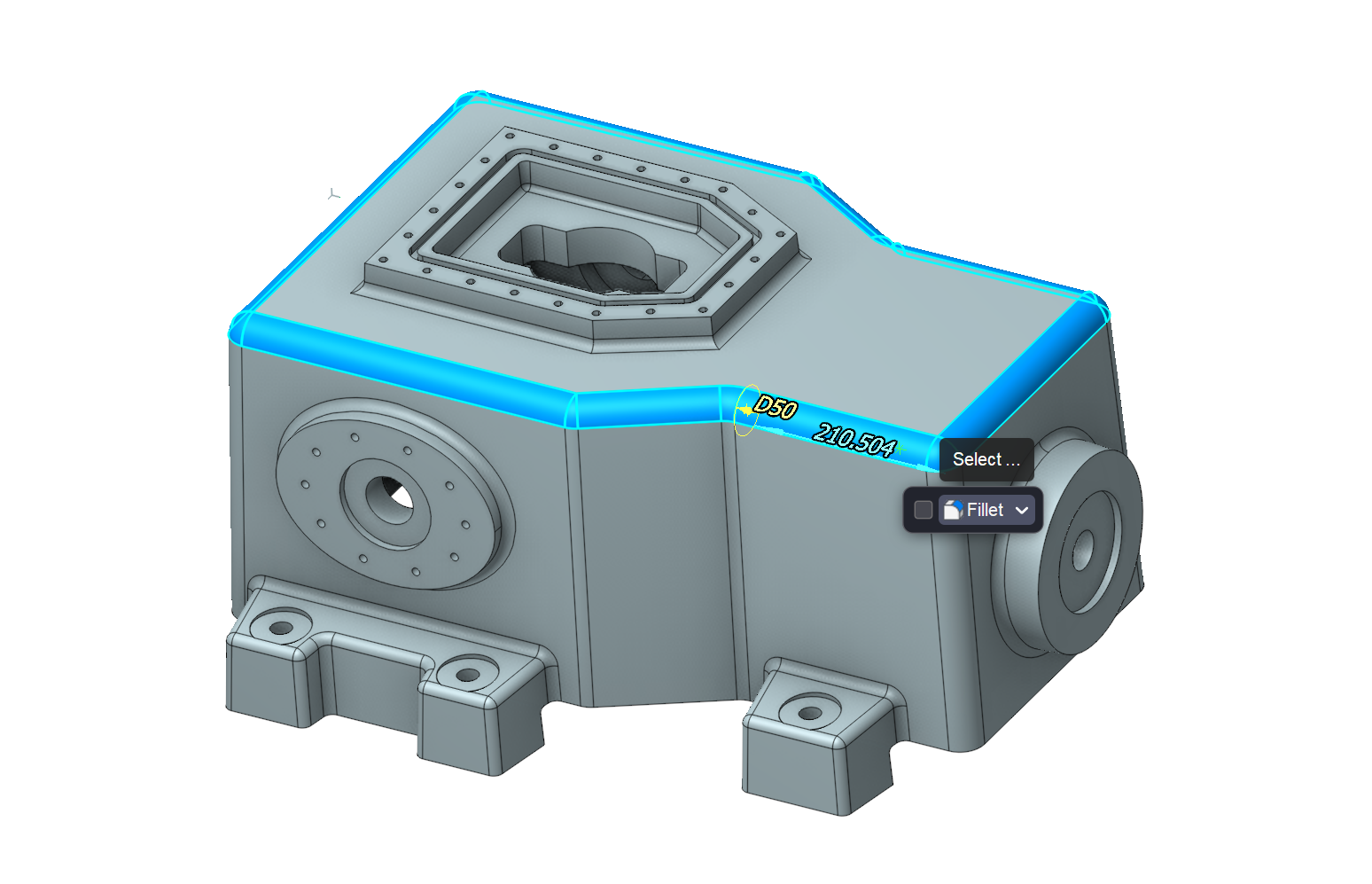

Добавлены новые способы выбора элементов детали (Распространение)
Добавлены новые правила для более быстрого выбора поверхностей. Щёлкните правой кнопкой мыши по поверхности, чтобы активировать режим. Помимо выбранных элементов, доступен набор контекстных фильтров для более гибкого использования функционала. Узнать больше

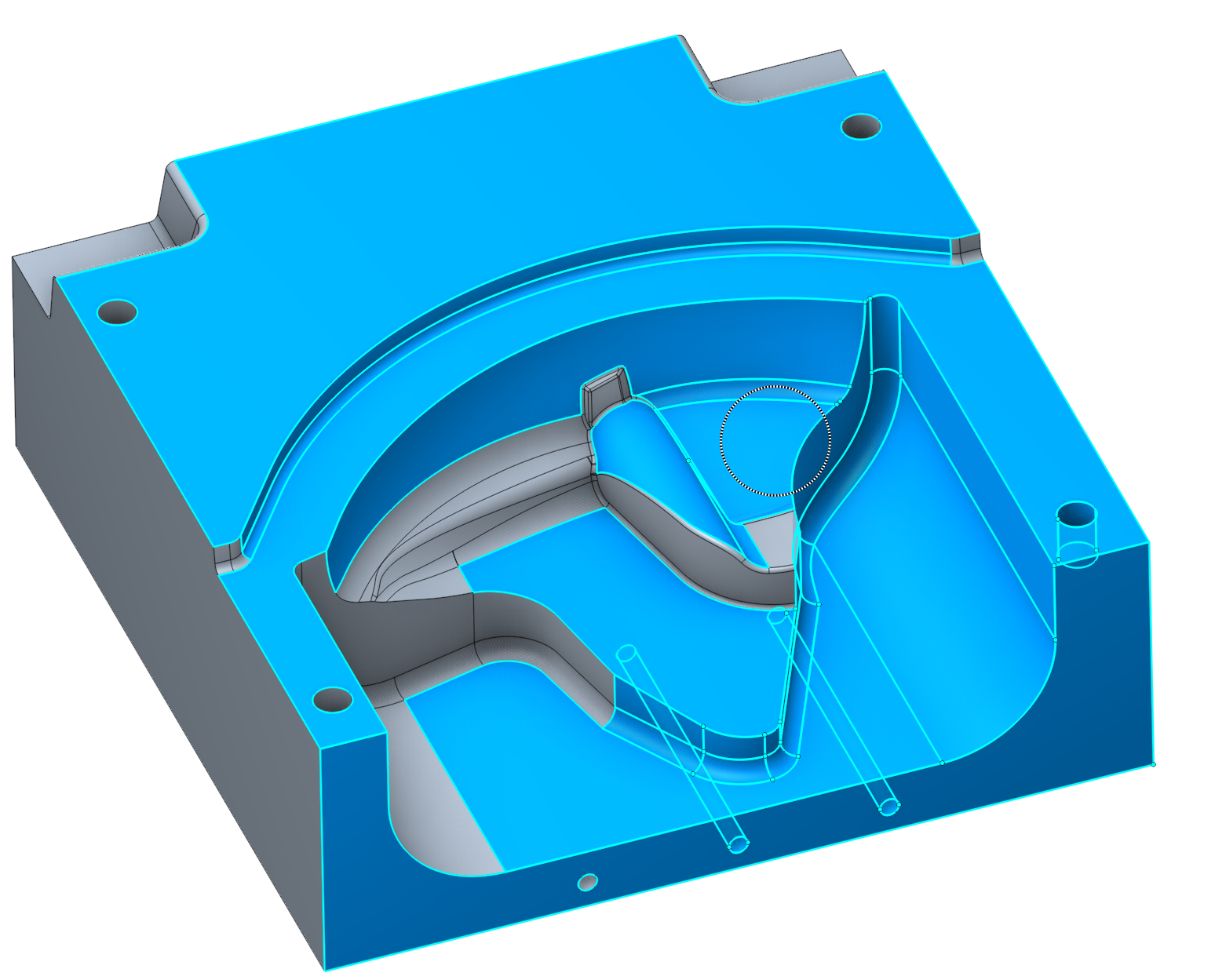

Добавлены новые способы выбора элементов детали (выбор поверхности с помощью покраски)
Новый метод позволяет быстро выделять поверхности кистью. Узнать больше
Улучшена опция преобразования в модель
Опция позволяет преобразовать модель и открыть её в режиме моделирования. В нём можно упростить модель, используя инструменты режима моделирования для удаления поверхностей. Узнать больше
Это позволит вам быстро создать заготовку или упростить модель (удалить отверстие, карман и т.п.) для упрощения обработки.
Улучшения в модуле "Модель"

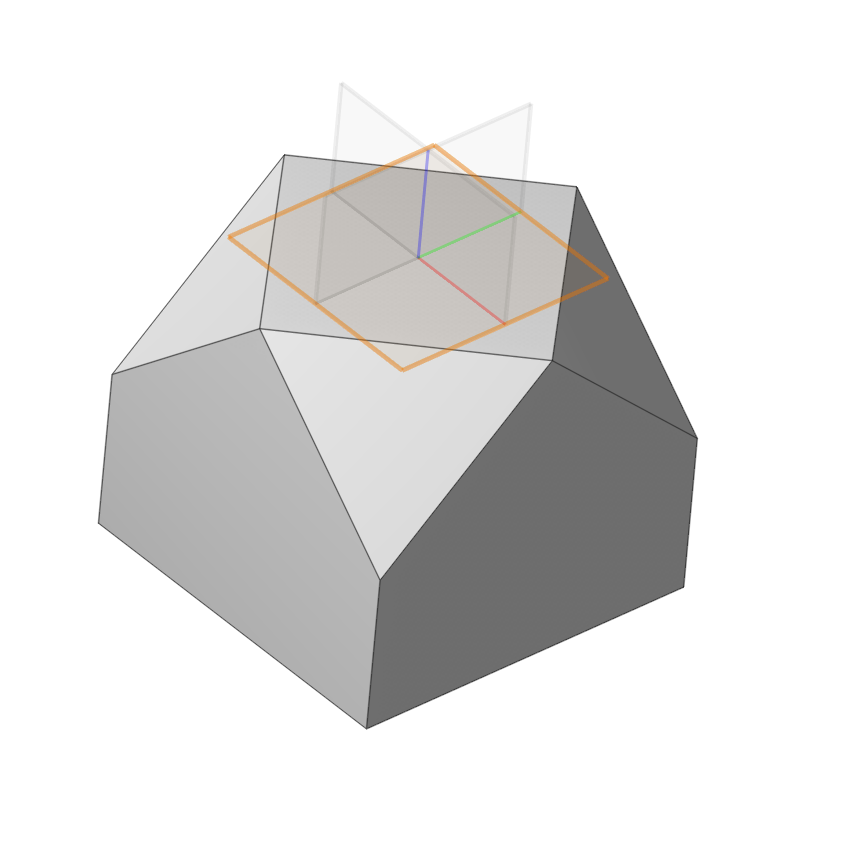

Проектирование в 2D-режиме.
Поля для ввода координат точек.
Добавлены поля для ввода координат точек для следующих элементов:
Контур
Дуга по двум точкам
Прямоугольник по двум точкам
Прямоугольник из центра
Окружность
При создании контура добавлена возможность вставки координат набора точек из буфера обмена.. Узнать больше
Проектирование в 3D-режиме.

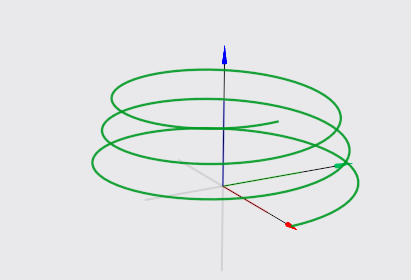

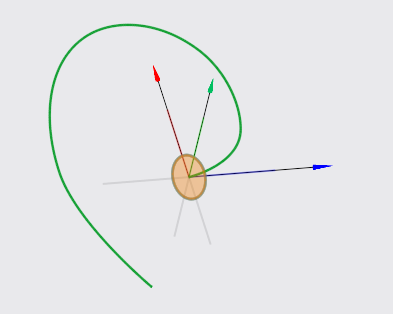

Добавлен сплайн.
Пространственная кривая, которая может быть сплайном, полилинией и винтовой линией. Узнать больше

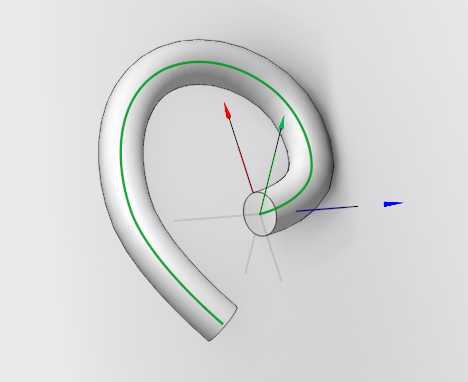

Добавлена развертка.
Растяжение профиля вдоль траектории. Профиль может быть замкнутым или разомкнутым контурным эскизом. В качестве контура могут выступать контуры эскиза, пространственные кривые и ребра тел. Узнать больше

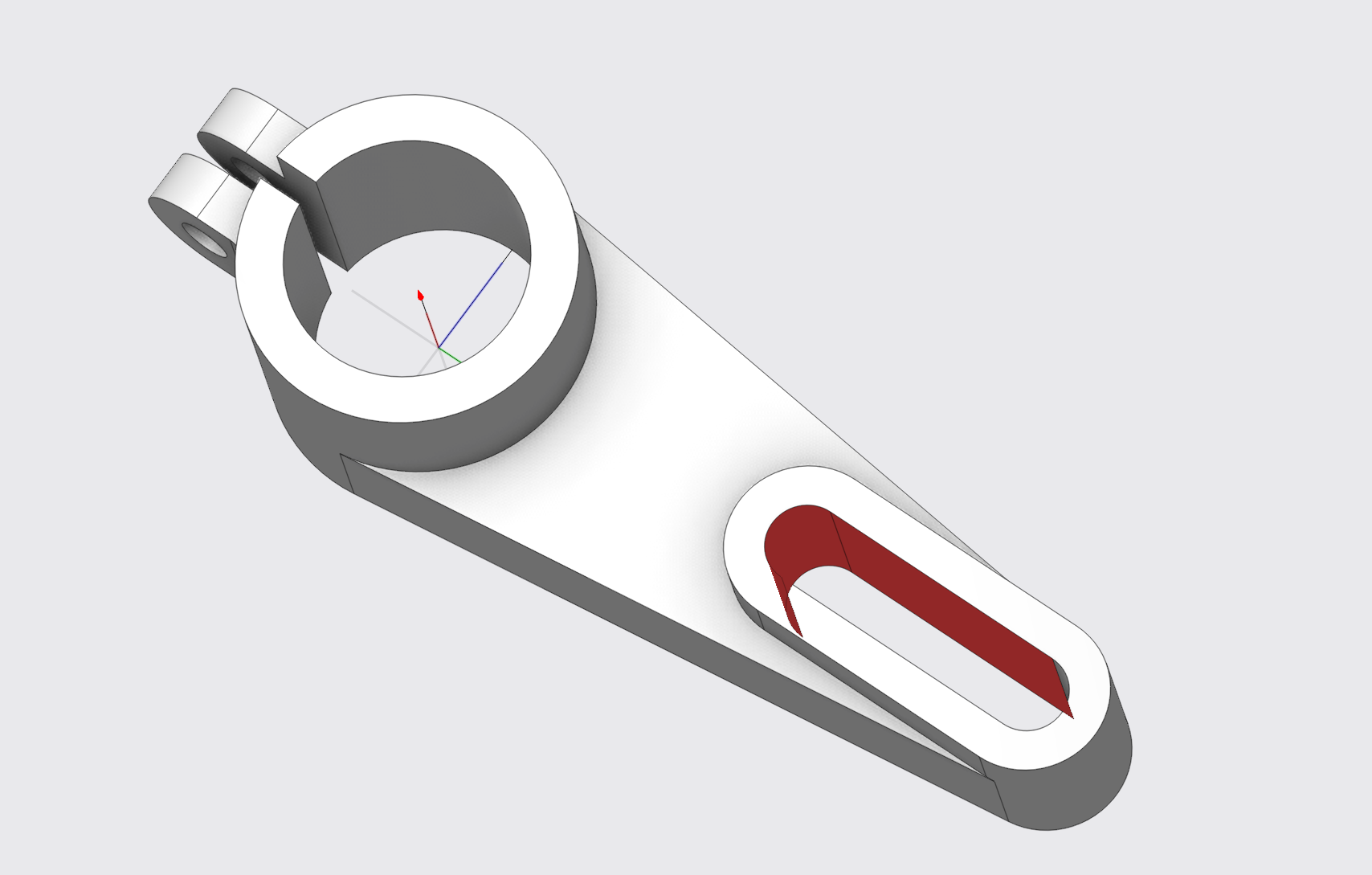

Реализована функция удаления поверхности.
Позволяет удалять элементы детали (отверстия, канавки, фаски и т. д.) Узнать больше
Улучшения в работе функций Выдавливание и Развертка:
Реализована возможность создания тонкостенных элементов. Узнать больше
Введена возможность скручивания по нормали к эскизу. Узнать больше
Другие обновления

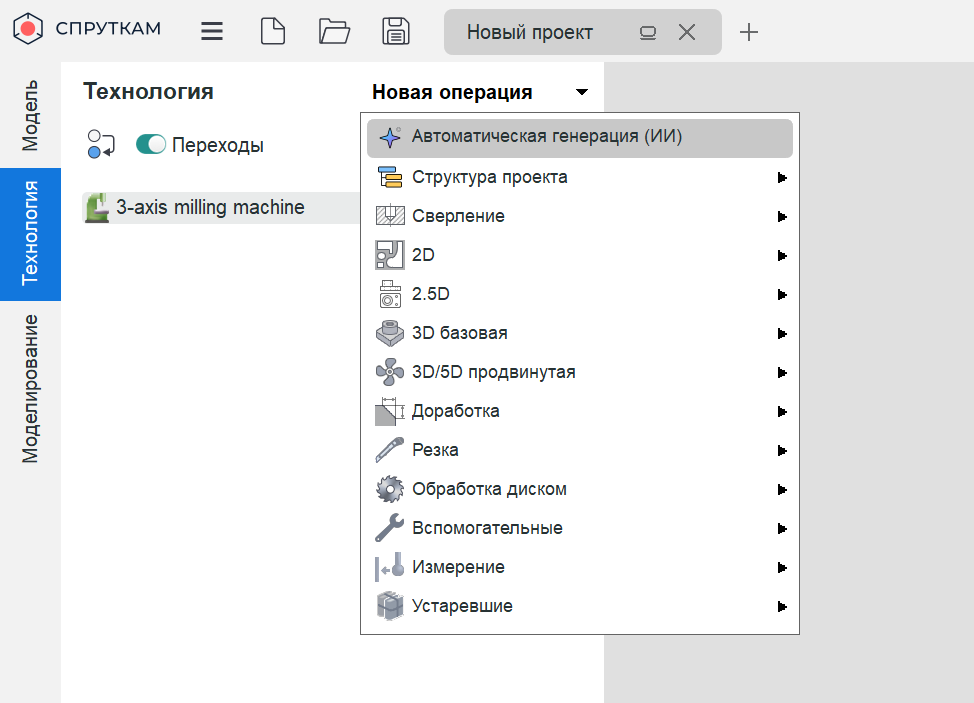

Добавлена функция автоматической генерации (ИИ)
В текущий проект интегрирована функциональность анализа моделей деталей. Это улучшение позволяет автоматически включать операции из нашей базы знаний на основе искусственного интеллекта, что упрощает создание стандартных производственных процессов.
Опция активируется в настройках и доступна при создании операции.
Обновлен MachineMaker.
Доступна новая версия NC Tuner 2
Новый пользовательский интерфейс. С новой, улучшенной, интуитивно понятной навигацией, пользователи могут найти информацию существенно быстрее.

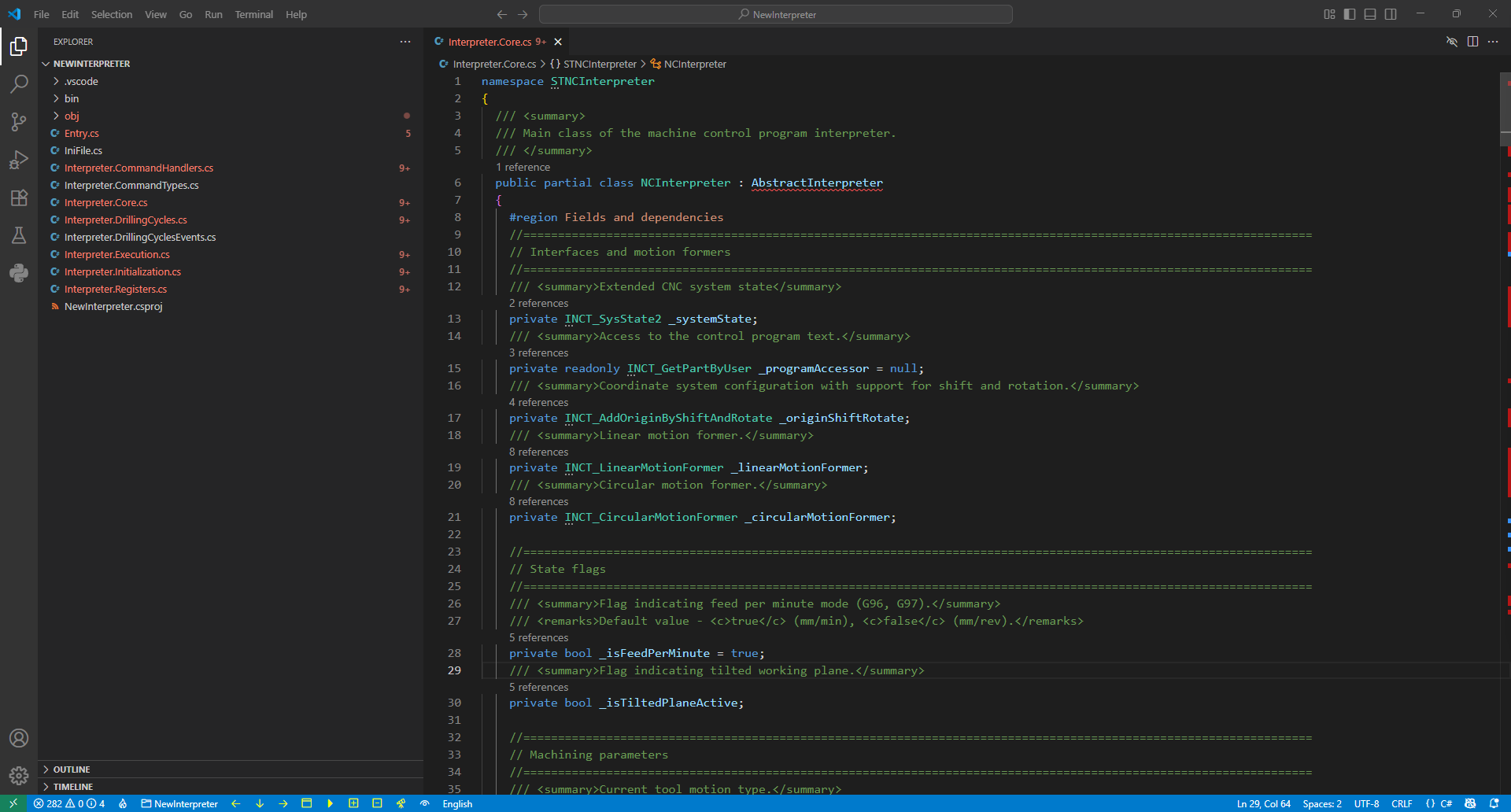

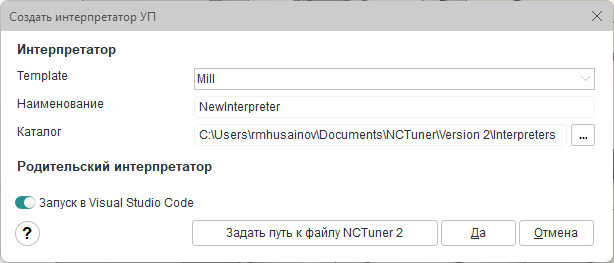

Добавлены шаблоны типовых интерпретаторов для среды C# (C Sharp).

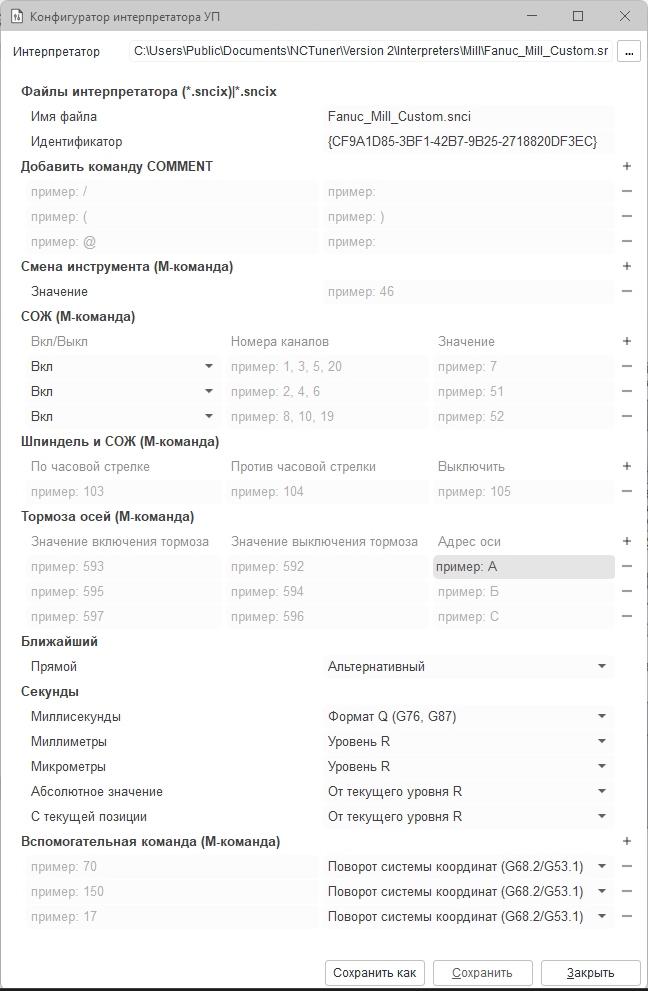

Конфигуратор интерпретатора. Обеспечивает легкое создание интерпретаторов без применения программирования. Создаются универсальные интерпретаторы с возможностью ручной настройки через пользовательский интерфейс (с применением текстовых полей или списков).

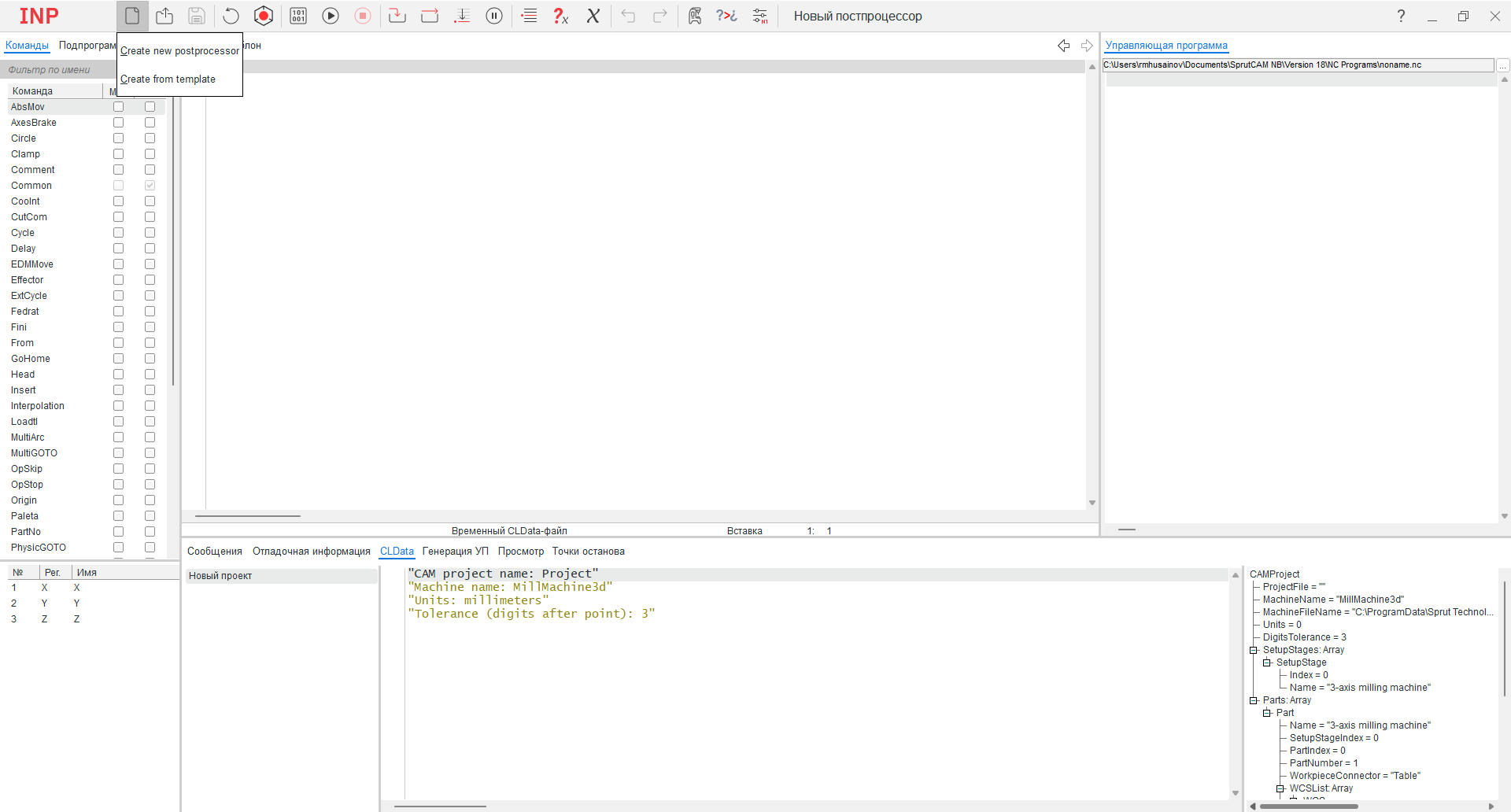

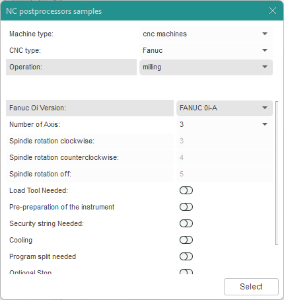

Шаблоны в Генераторе постпроцессоров
В новой версии появилась новая функция — возможность создавать постпроцессоры на основе настраиваемого шаблона.
Теперь пользователи могут открыть новое окно для выбора типа постпроцессора (например, робот или станок с ЧПУ) и определить основные параметры с помощью интуитивно понятного интерфейса.
Основные преимущества:
Быстрое и простое создание базового постпроцессора без необходимости вникать в детали;
Стандартизированный шаблон упрощает работу разработчиков, ускоряя как создание, так и обслуживание постпроцессоров.
